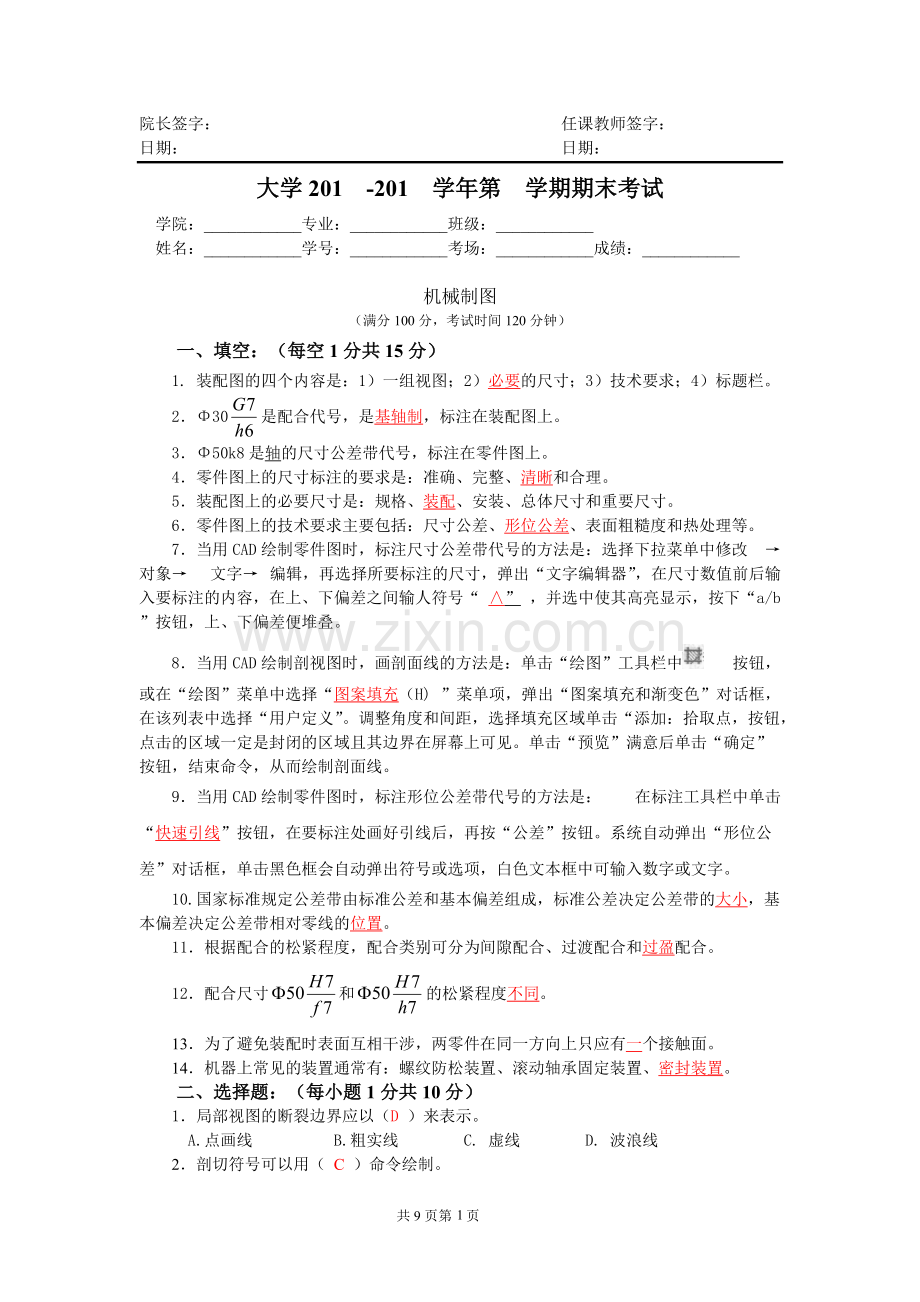

共 9 页第 页1院长签字：任课教师签字：日期：日期：大学大学 201 -201 学年第学年第 学期期末考试学期期末考试 学院：_专业：_班级：_姓名：_学号：_考场：_成绩：_机械制图（满分 100 分，考试时间 120 分钟）一、填空：（每空一、填空：（每空 1 分共分共 15 分）分）1.装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。230是配合代号，是基轴制，标注在装配图上。67hG350k8 是轴的尺寸公差带代号，标注在零件图上。4零件图上的尺寸标注的要求是：准确、完整、清晰和合理。5装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。6零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。7当用 CAD 绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单中修改 对象 文字 编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“”，并选中使其高亮显示，按下“a/b”按钮，上、下偏差便堆叠。8当用 CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H)”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览”满意后单击“确定”按钮，结束命令，从而绘制剖面线。9当用 CAD 绘制零件图时，标注形位公差带代号的方法是：在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。10.国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。11根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。12配合尺寸和的松紧程度不同。7750fH7750hH13为了避免装配时表面互相干涉，两零件在同一方向上只应有一个接触面。14机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。二、选择题：（每小题二、选择题：（每小题 1 分共分共 10 分）分）1局部视图的断裂边界应以（D）来表示。A.点画线 B.粗实线 C.虚线 D.波浪线2剖切符号可以用（C）命令绘制。共 9 页第 页2A.直线 B.构造线 C.多段线 D.样条曲线 3对称或基本对称的视图，可以采用（C）视图来表示外形和内部结构、形状。A.全剖 B.局部剖 C.半剖 D.任意剖 4下列断面图中错误的一个是（B）。5孔的基本尺寸为 30，上偏差为+0.037,下偏差为+0.016，则下列叙述正确的是（B）A.最终加工后测得尺寸为 30.038，则该零件为合格品；B.最终加工后测得尺寸为 30.038，则该零件为不可修复废品；C.最终加工后测得尺寸为 30.038，则该零件为可修复不合格品；D.以上答案均不对。6国家标准规定基本偏差共有（C）种。A.20 B.24 C.28 D.267下列内螺纹的画法中正确的是（C ）A B 共 9 页第 页3C D8下面那种螺纹的标注是：普通外螺纹，公称直径为 12，螺距为 1.5，右旋，中等旋合长度,中顶径公差为 6h。（B ）。A.Tr121.5-6h-LH B.M121.5-6h C.M121.5-5h6h D.M121.5-6H 9.齿轮的齿面是（A）。A.渐开线 B.圆弧线 C.双曲线 D.延伸线 10.斜二测轴测图的轴向伸缩系数为（C）。A.2p=q=r=1 B.p=q=2r=1 C.p=2q=r=1 D.p=q=r=1 三、判断题：（每小题三、判断题：（每小题 1 分共分共 10 分）分）1箱体类零件比较复杂，所以只要画两个视图就可以画清楚零件的形状和结构。（）2零件图中根据基准的作用不同，分为设计基准、工艺基准和测量基准。（）3普通螺纹标记中的公称直径是指螺纹外径的基本尺寸。（）4我国标准齿轮的压力角为 20。（）5形位公差共有 12 个项目，分别为直线度、圆度、圆柱度、平面度、平行度、垂直度、倾斜度、对称度、同轴度、位置度、圆跳动、全跳动。（）6当齿数一定时，模数越大，分度圆直径越大，承载能力越大。（）7某配合尺寸为，不用查表可断定为间隙配合。（7850kH 共 9 页第 页4）8在零件图上，某配合尺寸标注为，则该配合为基孔制的过盈配合。7850sH（）9现行的极限与配合标准中，标准公差分为 28 个等级。（）10标准公差数值即与公差等级有关也与基本尺寸有关。（）四、补漏线：四、补漏线：（共（共 10 分）分）1补画主视图上的漏线。（4 分分）2补漏线，并标注尺寸（粗牙普通螺纹，1:1 测量）（6 分分）五、补视图：（每题五、补视图：（每题 5 分共分共 10 分）分）1已知主视图与俯视图补画左视图 共 9 页第 页5 2参考轴侧图补画第三视图 六、剖视图：（六、剖视图：（10 分）分）3将主视图画成旋转剖视图 共 9 页第 页6七、分析题：（共七、分析题：（共 25 分）分）1完成齿轮啮合的主、左视图。（5 分）2已知轴与孔的基本尺寸为，采用基轴制，轴的公差等级是 IT6，上偏差为 0，35下偏差为-0.016；孔的公差等级是 IT7，偏差代号为 N，上偏差为-0.008，公差为0.025mm。要求在零件图上注出基本尺寸和极限偏差，在装配图上注出基本尺寸和配合代号。（5 分）共 9 页第 页73已知孔和轴的配合为 35H7/n6，基本尺寸在3040mm 时，IT7=0.025mm，IT6=0.016mm，偏差代号 n 的基本偏差为下偏差，其值为+0.017 画出轴和孔的公差带图，并判断配合性质。（8 分）公差带图：孔的上下偏差为：ES=+0.025，EI=0 轴的上下偏差为：es=+0.033，ei=+0.017 由公差带图可知，该配合为过渡配合4根据装配图上的尺寸标注，分别在零件图上注出相应的基本尺寸和极限偏差，并解释配合代号的意义。（7 分）共 9 页第 页8 八、读零件图回答问题：（八、读零件图回答问题：（1010 分）分）1.共 9 页第 页9（1）用箭头分别注出零件长度、高度和宽度方向的主要尺寸基准；（2）主视图采用 剖视图，俯视图采用 剖视图。（3）本零件中所用螺纹使粗牙还是细牙螺纹？是标准螺纹吗？（4）该零件的表面粗糙度共有几种要求，其中最高的表面 Ra 值为 ,其中最低的表面 Ra 值为 ,35H7 的下偏差为 。共 9 页第 页10（1）用箭头分别注出零件长度、宽度和高度方向的主要尺寸基准；（2）主视图采用 全剖 剖视图，俯视图采用 局部剖 剖视图。（3）本零件中所用螺纹使粗牙还是细牙螺纹？是标准螺纹吗？是粗牙、标准螺纹（4）该零件的表面粗糙度共有 5 要求，其中最高的表面 Ra 值为 1.6 ,其中最低的表面 Ra 值为 不用去除材料方法得到的表面 ,35H7 的下偏差为 0 。
