初中物理中考电功率计算题(含答案)-(2).doc

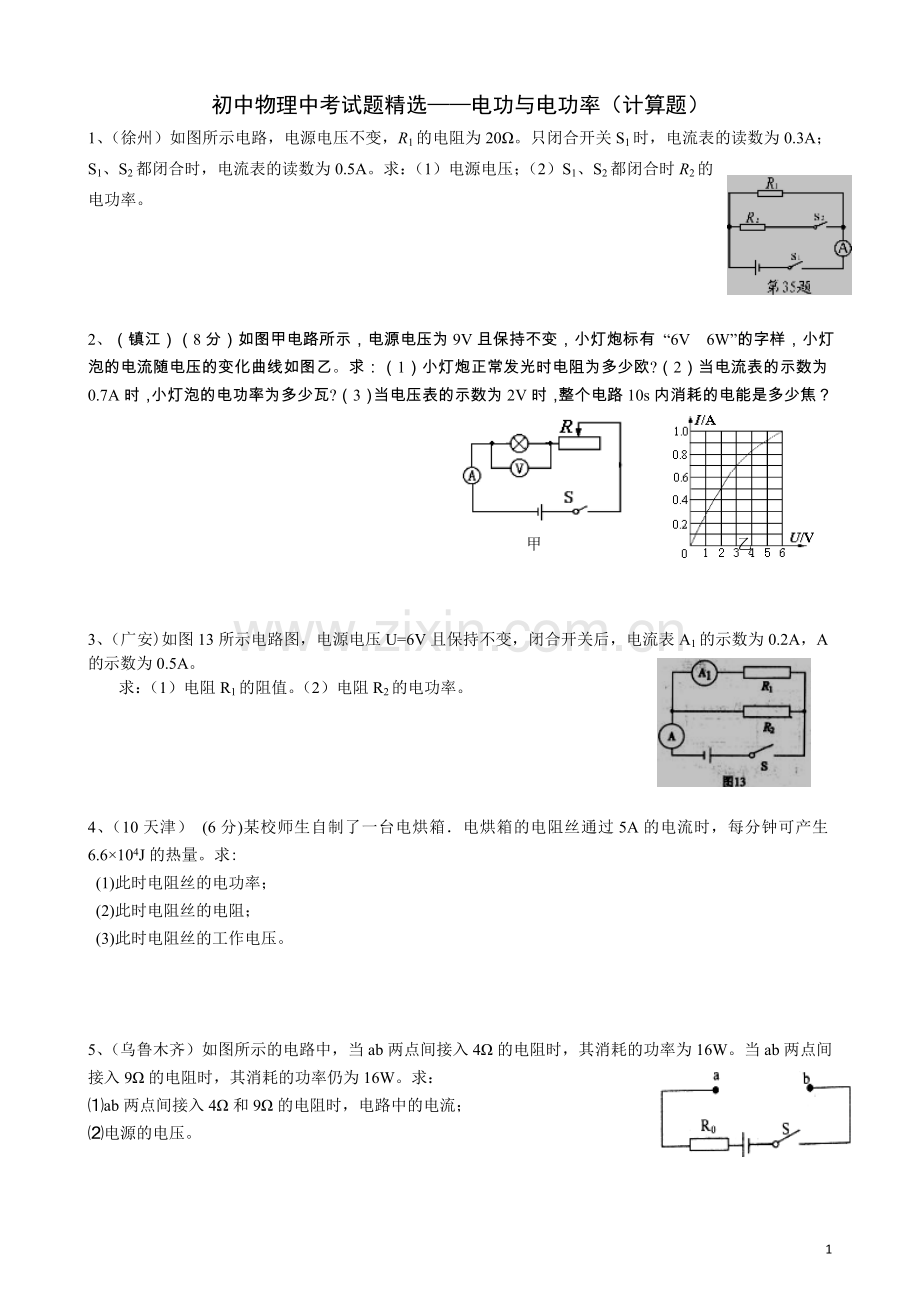

初中物理中考试题精选电功与电功率（计算题）1、（徐州）如图所示电路，电源电压不变，R1的电阻为20。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。2、（镇江）（8分）如图甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？甲 乙3、（广安)如图13所示电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A。求：（1）电阻R1的阻值。（2）电阻R2的电功率。4、（10天津） (6分)某校师生自制了一台电烘箱电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6104J的热量。求: (1)此时电阻丝的电功率； (2)此时电阻丝的电阻； (3)此时电阻丝的工作电压。5、（乌鲁木齐）如图所示的电路中，当ab两点间接入4的电阻时，其消耗的功率为16W。当ab两点间接入9的电阻时，其消耗的功率仍为16W。求：ab两点间接入4和9的电阻时，电路中的电流；电源的电压。6、（扬州） (7分)如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20，定值电阻R1 = 10，R2= 15，电流表的量程为0.6A。 (l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少? (2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。 7、（大连）（6分）小明制作了一个简易电加热器，其电路图如图10所示。R1、R2是发热电阻，开关S接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。电源电压是12V，变阻器R的最大电阻是10，R2的电阻是32。试求：（1）开关S接“1”时，变阻器的滑片在a端，R1的功率是8W。则R1的电阻是多少？（2）开关S接“2”时，变阻器的滑片在b端，则R1和R2的总功率是多少？8、(滨州)物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图所示。电路中电源电压为12V，且保持不变，R1是供加热的电阻丝，R2是一个定值电阻。当开关S1、S2都闭合时，电流表示数为0.8A；当开关S1闭合、S2断开时，电压表示数为7.5V。求：（1）电阻丝R1的阻值。（2）开关S1闭合、S2断开时，电流表的示数及R2的阻值。（3）开关S1、S2都闭合时，这个模型处于加热状态还是保温状态？请计算出此状态下它的功率。9、（黔东南州）如图l 5所示的电路图中，R1=30，R2=20，电源电压不变。(设小灯泡的电阻不变)(1)当S1、S2都闭合时，电流电A1的示数为0.5 A，小灯泡恰好正常发光，求电源电压。来源:Zxxk.Com(2)当S1、S2都断开时，电流表A2的示数为0.2A，求小灯泡的电阻和实际功率。来源:Zxxk.Com (3)小灯泡的额定功率是多少?11、（10大理）如图所示的电路中，电源电压恒定不变，R2=30，通过R1的电流随它两端电压变化关系如图所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率。12、(10海南)一只“220V 100W”的灯泡，接在照明电路中，则(1)正常发光时，通过灯泡的电流多大 ( 计算结果保留两位小数 ) ？ (2)正常发光时，通电 1min 灯泡消耗的电能是多少？(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W ，则输电线上消耗的功率多大 ( 电源电压为220V) ？ 14、（10乐山）如图所示电路，电源电压保持不变，在甲图中，闭合开关S，电压表的示数为4V，电流表示数0.2A；乙图中，闭合开关S，电压表示数为6V。求：（1）R1、R2的电阻；（2）乙图中裂变示数I乙（3）甲、乙两电路的总功率之比P甲：P乙。图1816、（10菏泽）（7分）如图18所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：（1）灯泡的电阻 （2）电源电压（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率 详细答案1、解：（1） （3分）（2） （1分） （2分）2、解：1）RL=UL2/PL=(6V)2/6W=6 2)P实=U实I实=3V0.7A=2.1W 3)电压表示数为2V时，由图可知此时电路中的电流为0.5A,则： W=UTt=9V0.5A10s=45W3、解：（1）U1=U2=U=6V R1=30 （2）I2=I-I1=0.5A-0.2A=0.3A P2=U2I2=6V0.3A=1.8W 答：略4、（1）1100W （2）44 （3）220V5、解：ab两点间接入4电阻时，电路中的电流I1=2A(1分) ab两点间接入9电阻时，电路中的电流I2= A(1分) 设电源电压为U UIlR0=4I1(1分) UI2R0=9I2(1分)解得U=20V(1分)或者=2A (1分)= A (1分) 解得U=20V(1分)7、（1）18 （2）2W11、答案：20；6U；0.23W12、解： (1) (2) W=Pt=0.1kw1h=0.1kwh 或 W=Pt=100 w3600s=3.6 105 J (3) 解法1：灯泡的额定电流为I额 =P额/U额=100W/220V=0.45A 电阻为R=U额2 /P额 =（220V）2 /100W=484此时通过灯泡的电流为I实=总功率为P总=U额I 实 =220V 9/22A=90W所以导线上消耗的电功率为： 90W-81W=9W 解法2：由U额2 /U实2=P额/P实，可算出灯泡的实际电压为198V13、（1）2V （2）2W14、答案：（1）20；10（2）0.9A（3）2：916、解：（1）由（1分） 得（1分）（2）当S1、S2闭合，P滑到最右端时，R和L并联 因L正常发光，所以电源电压U=UL=6 V（2分）（3）当S1闭合、S2断开时，P滑到最左端，L和R串联1分） A（1分） W（1分）5
