机械识图基础知识考试试题及答案.doc

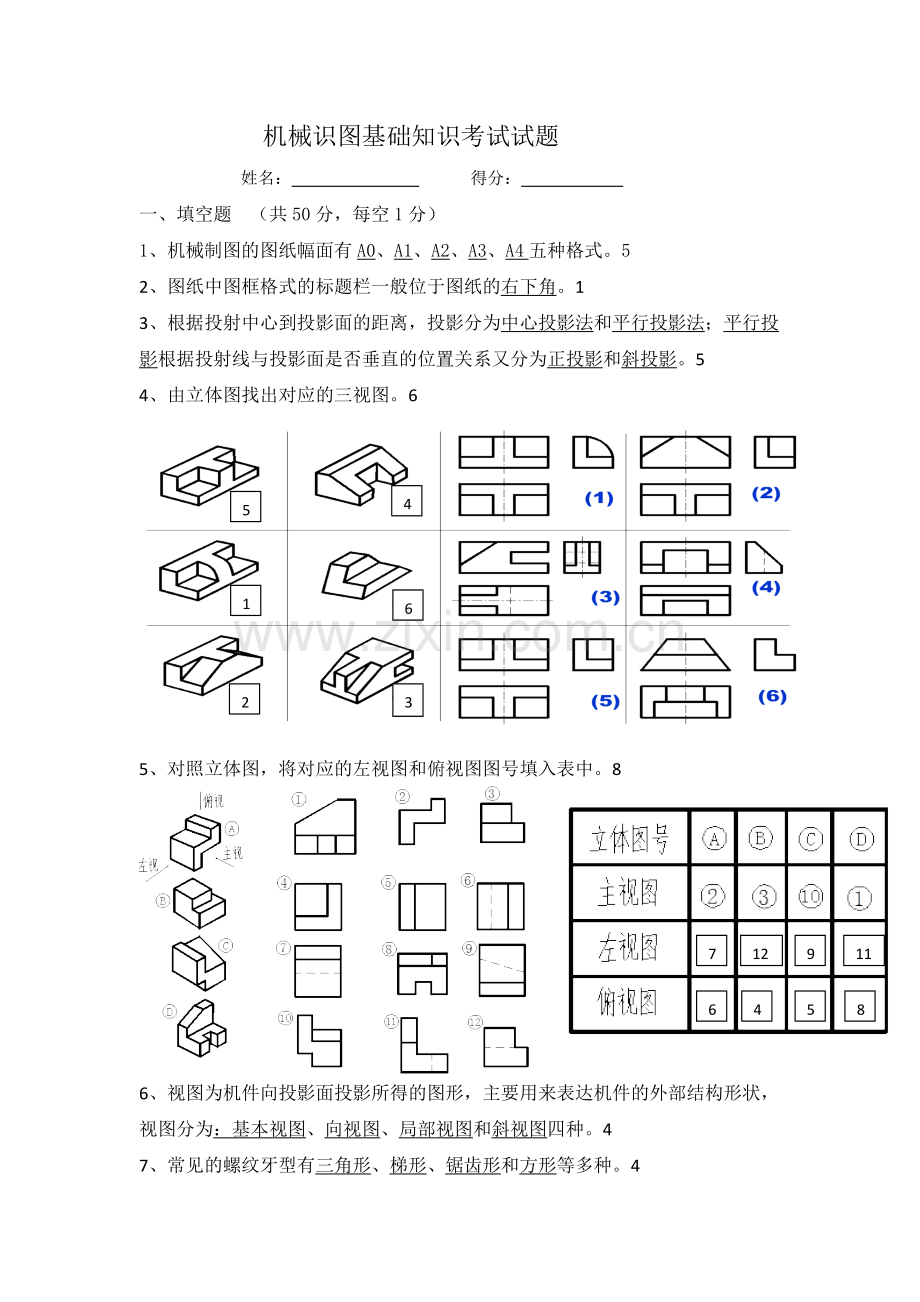

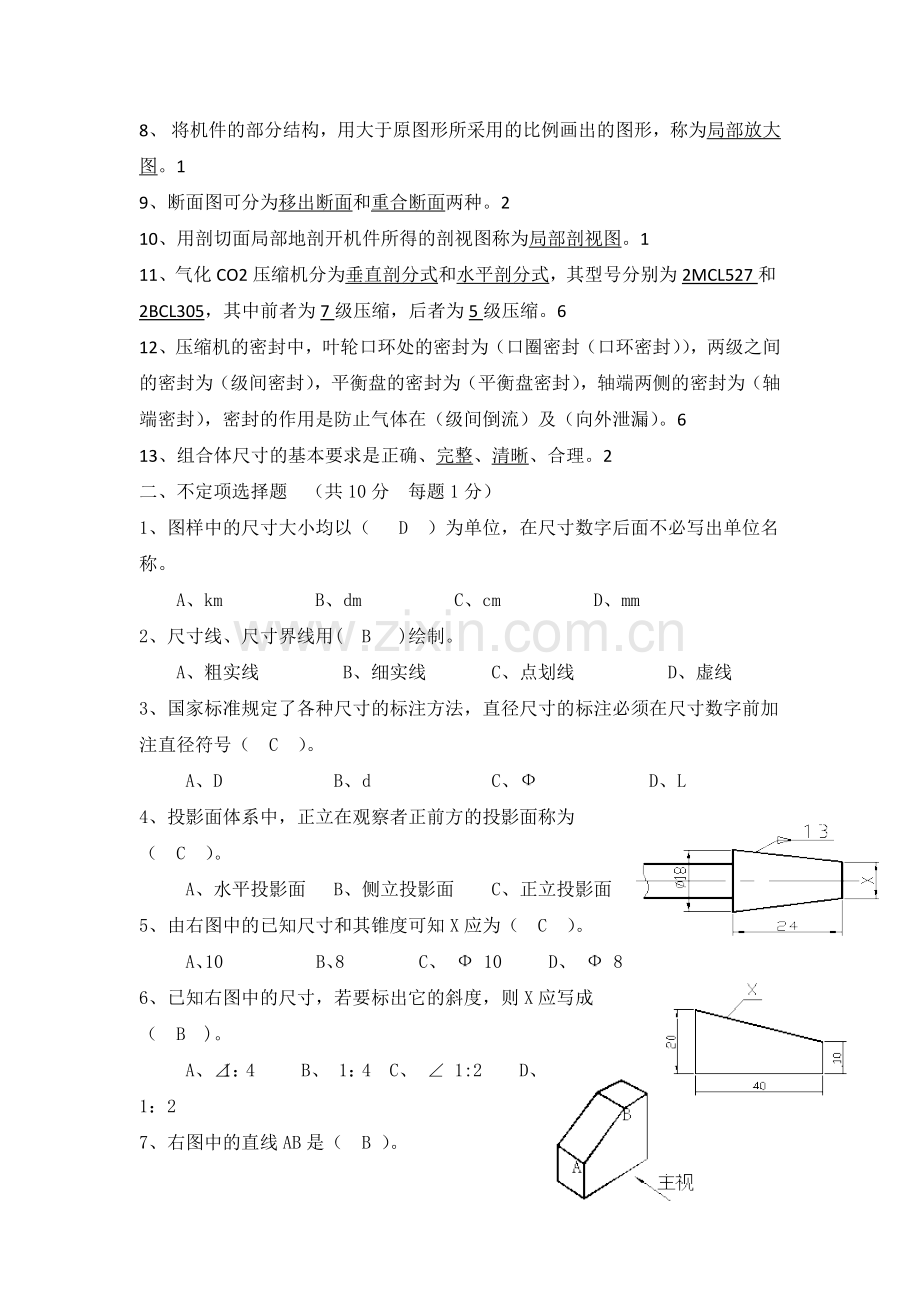

机械识图基础知识考试试题姓名： 得分： 一、 填空题 （共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。52、图纸中图框格式的标题栏一般位于图纸的右下角。13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。5454、由立体图找出对应的三视图。636215、对照立体图，将对应的左视图和俯视图图号填入表中。859412118676、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。48、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。19、断面图可分为移出断面和重合断面两种。210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。111、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。613、组合体尺寸的基本要求是正确、完整、清晰、合理。2二、不定项选择题 （共10分 每题1分）1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。A、km B、dm C、cm D、mm2、尺寸线、尺寸界线用( B )绘制。A、粗实线 B、细实线 C、点划线 D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。A、D B、d C、 D、L4、投影面体系中，正立在观察者正前方的投影面称为（ C ）。A、水平投影面 B、侧立投影面 C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（ C ）。A、10 B、8 C、 10 D、 86、已知右图中的尺寸，若要标出它的斜度，则X应写成（ B )。A、1：4 B、 1：4 C、 1:2 D、 1：27、右图中的直线AB是（ B ）。A、侧平线 B、正平线 C、水平线8、下列法兰图片中属于带劲平焊法兰的是（ C ）。A、 B、C、 D、9、下列哪项不是阀门的作用（ C ）。A、接通和截断介质 B、调节介质的流量 C、调节介质的粘度 D、调节管道压力10、（ D ）是只能承受径向载荷的轴承。A、深沟球轴承； B、调心球轴承； C、角接触球轴承； D、圆柱滚子轴承三、判断题 （共12分 每题1分）1、斜度、锥度符号的方向应与斜度、锥度的方向一致。 （ ）2、在三面投影体系中正立投影面，简称正(平)面，用字母W表示；水平投影面，简称水平面，用字母V表示；侧平投影面，简称侧(平)面，用字母H表示。 （ ）3、圆柱体的三视图是由一个圆和两个矩形来表述。 （ ）4、棱柱体的三视图是由一个正多边形和两个矩形来表述。 （ ）5、斜视图仅用于表达机件倾斜部分的实形，其它部分在斜视图中不反映实形，故不必画出，其断裂边界线以波浪线表示。 （ ）6、半剖视图的标注方法与全剖视图相同。 （ ）7、为满足生产的需要，零件图的一组视图一般采用相同的视图及表达方法。（ ）8、选择主视图的投射方向要能清楚地表达主要形体的形状特征。 （ ）9、选择视图的时候，必须从多种方案中进行择优选用。 （ ）10、三视图的建立包括正立投影面、反立投影面和水平投影面组成。 （ ）11、三视图中，主视图反应物体的宽度和高度。 （ ）12、作图时，看得见的线画实现，看不见的线画虚线 。 （ ）四、简答（共20分，每题7分）1、三视图包括哪些？各反应哪些基本参数？它们之间有什么关系？答：主视图反映：长度和高度俯视图反映：长度和宽度左视图反映：宽度和高度它们之间的关系是：主视俯视长相等且对正、主视左视高相等且平齐俯视左视宽相等且对应。长对正、高平齐、宽相等。2、写出识读零件图的一般方法和步骤。答：（1）首先看标题栏，概括了解零件；（2）分析研究视图，想象结构形状；（3）分析所有尺寸，弄清尺寸要求；（4）分析技术要求，综合看懂全图。3、一张完整的零部件图应包括哪些内容？答：（1）、图形 用一组图形来表达零件的结构形状，可以采用视图、剖视图、断面图、局部放大图和简化画法等。（2）尺寸 正确、完整、清晰、合理地标注出零件各形体大小及相对位置的全部尺寸。（3）技术要求 用规定的符号、标记、代号和文字说明零件在制造和检验时所应达到的各项技术指标。如表面粗糙度、尺寸公差、形状和位置公差、热处理等各项要求。（4）标题栏说明零件的名称、材料、质量、比例及设计者、审核者的责任签名等内容。零件图上的标题栏要严格按国家标准进行填写，教学过程中，可采用简化的标题栏。4、简述气化炉结构部件有哪些？答：航天炉主要由气化炉外壳、螺旋盘管式水冷壁和激冷室内件组成。气化炉外壳为三类压力容器。螺旋盘管式水冷壁由气化室主盘管、渣口盘管和炉盖盘管三部分组成。盘管内水循环为强制循环，通过汽包副产中压饱和蒸汽。水冷壁向火侧有耐火材料，一方面为了减少热损失，另一方面为了挂渣，充分利用渣层的隔热功能，以渣抗渣，保护水冷壁。 气化炉上段为气化段，下部为熔渣激冷段。气化段为圆柱形反应室，激冷段内有激冷环、下降管、上升管和渣池水分离挡板等主要部件。
