XX大学画法几何及机械制图考试试卷(1)答案
机械系机电一体化专业机械制图及计算机绘图课程
班级 姓名 学号 得分

题号
一
二
三
四
五
六
七
八
九
总分
得分

阅卷人

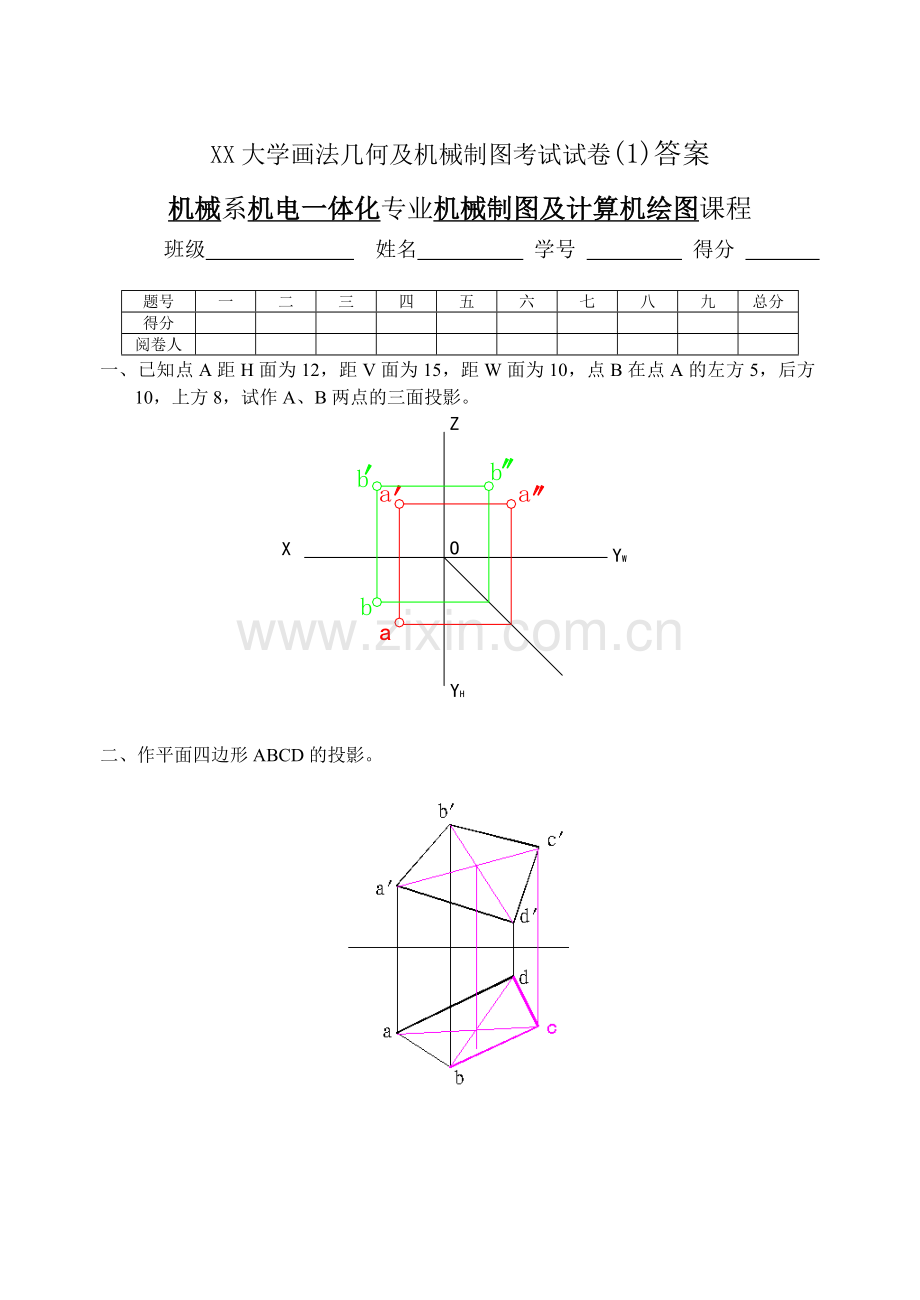

一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

二、作平面四边形ABCD的投影。

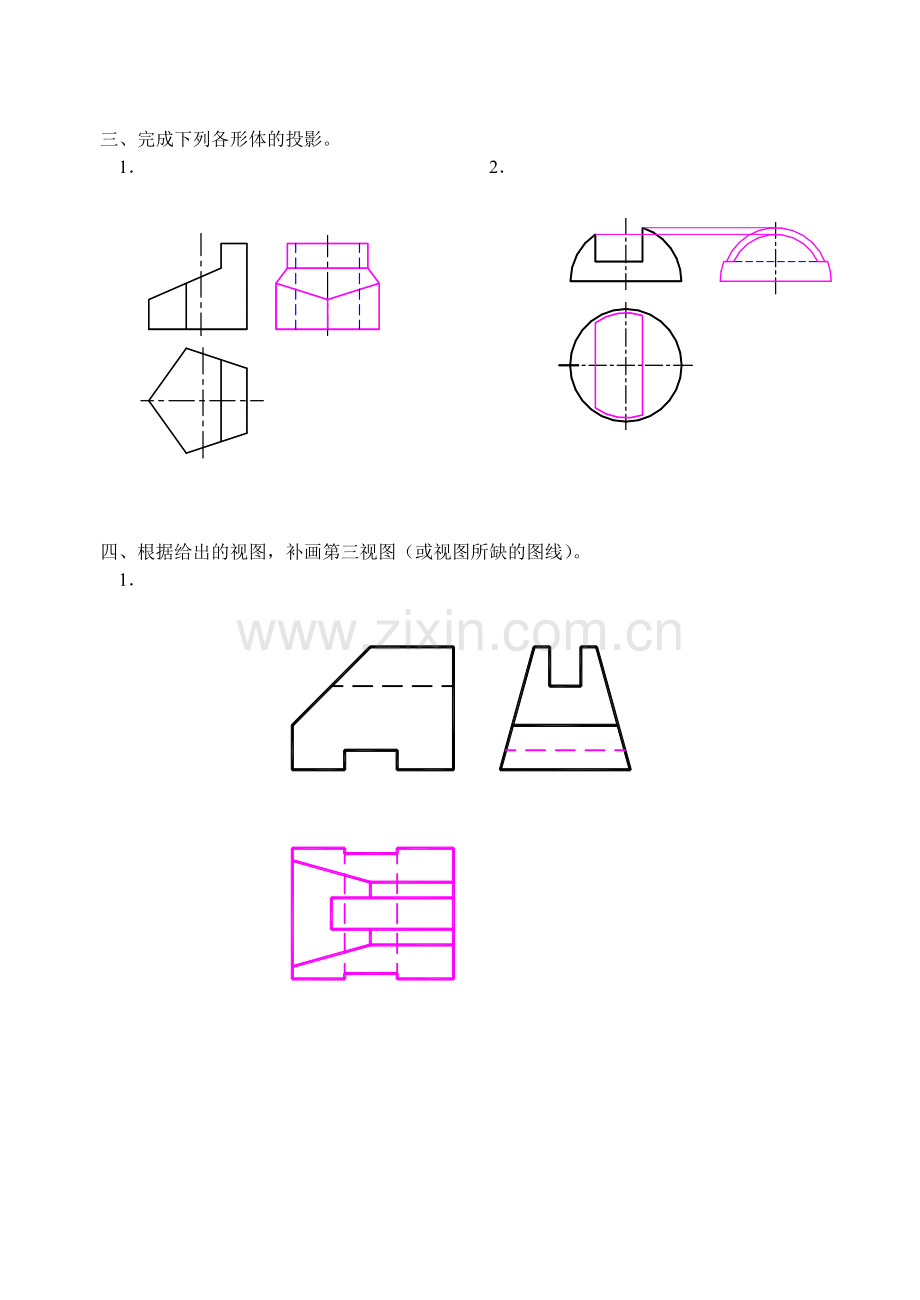

三、完成下列各形体的投影。
1． 2．

四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．

2．

五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。
（1）该零件采用了哪些视图、剖视图和剖面图？
（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
（3）图中G1/2"表示： 螺纹，1/2"表示 ，是 螺纹（内、外）。
（4）Φ36H8表示：Φ36是 ，H8是 又是 ，H是 ，8是 。

（5）说明符号 的含义。

（6）试画出主视图的外形。

答案：
（1）该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
（2）高度方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度方向基准是宽度方向的对称线。
（3）非螺纹密封的管 ，公称直径 ， 内 。
（4）基本尺寸 ， 公差带代号 ， 基本偏差代号 ， 公差等级 。
（5）前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示是由不去除材料的方法获得的零件表面。
（6）（图形从略）。
