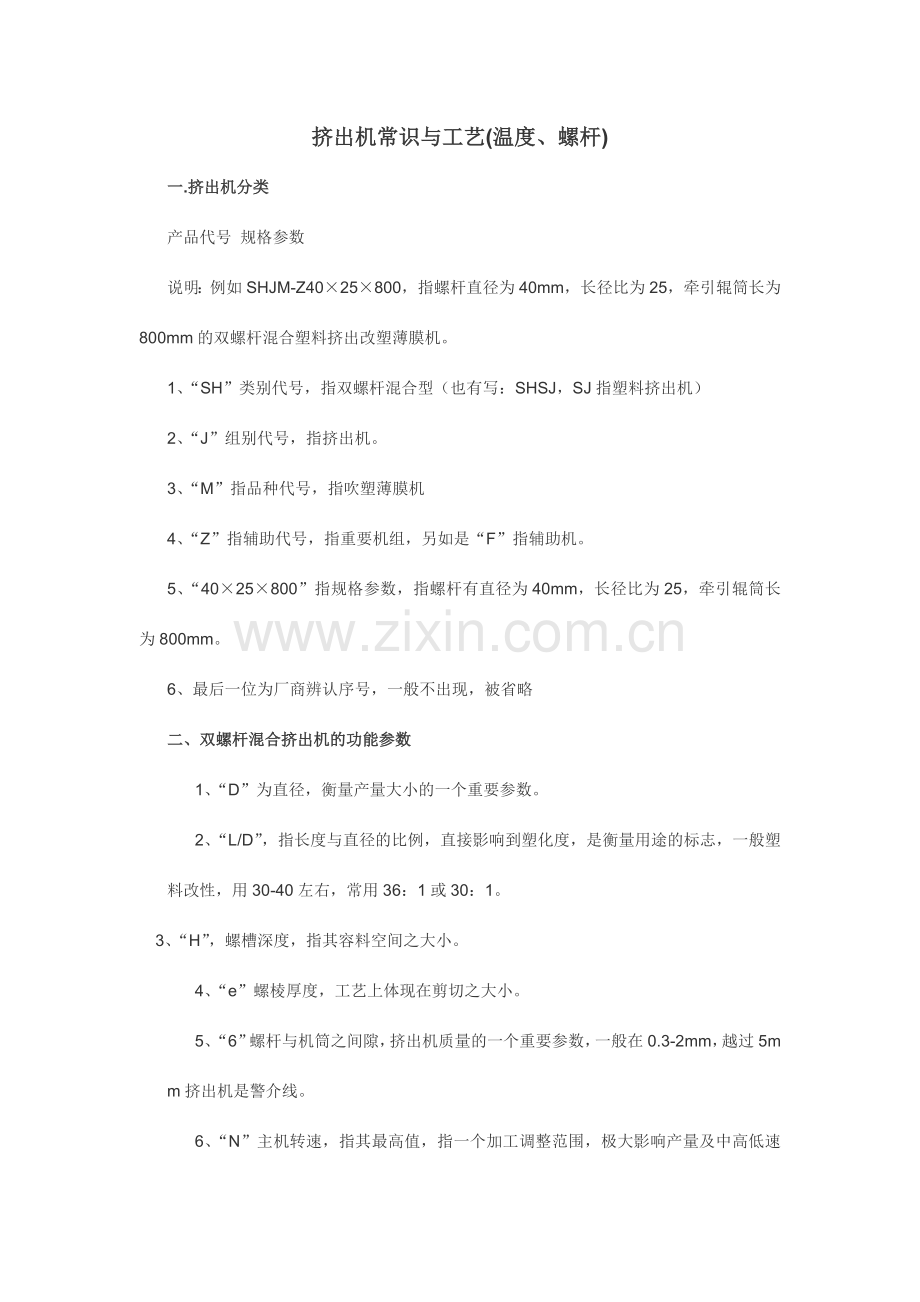

挤出机常识与工艺(温度、螺杆)
一.挤出机分类
产品代号 规格参数
说明：例如SHJM-Z40×25×800，指螺杆直径为40mm，长径比为25，牵引辊筒长为800mm的双螺杆混合塑料挤出改塑薄膜机。
1、“SH”类别代号，指双螺杆混合型（也有写：SHSJ，SJ指塑料挤出机）
2、“J”组别代号，指挤出机。
3、“M”指品种代号，指吹塑薄膜机
4、“Z”指辅助代号，指重要机组，另如是“F”指辅助机。
5、“40×25×800”指规格参数，指螺杆有直径为40mm，长径比为25，牵引辊筒长为800mm。
6、最后一位为厂商辨认序号，一般不出现，被省略
二、双螺杆混合挤出机的功能参数
1、“D”为直径，衡量产量大小的一个重要参数。
2、“L/D”，指长度与直径的比例，直接影响到塑化度，是衡量用途的标志，一般塑料改性，用30-40左右，常用36：1或30：1。
3、“H”，螺槽深度，指其容料空间之大小。
4、“e”螺棱厚度，工艺上体现在剪切之大小。
5、“6”螺杆与机筒之间隙，挤出机质量的一个重要参数，一般在0.3-2mm，越过5mm挤出机是警介线。
6、“N”主机转速，指其最高值，指一个加工调整范围，极大影响产量及中高低速之划分。（国产机一般500-600r/min）
如：max:600r/min，低速：350r/min、中速230-240r/min、 高速450-600r/min。
7、“P”，电机功率及加热功率。
三、螺杆排列及其工艺设定
①螺杆的分段及其功能
（1）螺杆一般分：输送段、熔融段、混炼段、排气段、均化段5个段。
1、输送段，输送物料，防止溢料。
2、熔融段，此段通过热传递和摩擦剪切，使物料充足熔融和均化。
3、混炼段，使物料组分尺寸进一步细化与均匀，形成抱负的结构，具分布性与分散性混合功能。
4、排气段，排出水汽、低分子量物质等杂质。
5、均化（计量）段，输送和增压，建立一定压力，使模口处物料有一定的致密度，同时进一步混合，最终达成顺利挤出造粒的目的。
（2）分布（分派）与分散混合之段别
1、分布混合，使熔体分割与重组，使各组分空间分布均匀，重要通过度离，拉伸（压缩与膨胀交替产生）、扭曲、流体活动重新取向等应力作用下置换流动而实现。
2、分散混合，使组分破碎成微粒或使不相容的两组分分散相尺寸达至规定范围，主靠剪切压力和接伸应力实现。
②输送元件，螺纹式的
• 表达法：如“56/56”输送块，前一个”56”指导程为56MM,后一个”56”指长度为56MM。
• 大导程，指螺距为1.5D~2D
• 小导程，指螺距为0.4D左右。
• 其使用规律：随着导程增长，螺杆挤出量增长，物料停留时间减少，混合效果减少。
• A、选用大导程螺纹的场合，以输送为主的场合，利于提高产量；热敏性聚合物，缩短停留时间，减少降解；排气处，选用（也有选用浅槽），增大表面积，利于排气，挥发等。
• B、选用中导程螺纹场合，以混合为主的场合，具不同的工作段逐渐缩小的组合，用于输送和增压。
• C、选取用小导程螺纹的场合，为一般是组合上逐渐减小，用于输送段和均化计量段，起到增压，提高熔融；提高混合物化限度及挤出稳定。
③混炼元件，有两大类，“K”系列与“M”系列（齿状）
• “K”系列
• 表达法：如K45/5/56”，属于剪切块，带“Ｋ”指片状剪切块，“４５”指片拼成的角度，“５”指共有５片， ”56”指长度为56MM ，螺棱宽度为56/5=11.2mm ），其参数：
• A、方向，有正向和反向——反向，对物料的输送有阻碍作用，起到延长时间，提高填充增大压力，大大提高混炼效果的作用。
• B、角度，一般有“30°、45 ° 、60 ° 、90 °”之分，其作用与效果:
• a、正向时，增大交错角，将减少输送能力，延长停留时间，提高混炼效果，但越易漏流。对于分布混合与分散混合而言，分布混合随着角度大而更加有效，分散混合在角度45。时最佳，另一方面是30。，最差是 60。。
• b、反向时，增大角度，将减少聚合物之有效限制，但越易漏流。
• C、螺棱宽度一般有7mm、11mm、11.2mm、14mm、 19mm等等，这是衡量剪切大小和混合大小的一个最重要参数之一，宽度越大剪切越大混合越小；宽度越小剪切越小混合越大。对于分布混合与分散混合而言，分布混合，随宽度增大而有效性减少，分散混合随宽度增而有效性增大；宽度越小，物料轴向有效流量和径向有效流量之比随之增大。
• D、头数，一般单头、双头、三头。其作用效果：
• a、正向时，头数越少，挤出输送能力越大，扭矩越大，混合特性也越优，但剪切作用越少。
• b、反向时，头数越少，挤出输送能力越小，混合特性越优。
• c、二头螺纹可主来挤塑，受热均匀且又是短，自洁性能好（常用的）。
• d、三头螺纹，能灵活选择物料在机角的压力和温度分布，加纤稳定，排气表面更新效果好，但产量低。
• “M”系列：齿形状，重要起到搅乱料流，能使物料加速均化。齿越多混合越强。——但使用时注意，高剪切的破坏性。(表达法，如国内和台湾地区的“M80”、 “ＷＰ”的ＳＭＥ４５／４５、“ＢＥＲＳＴＤＲＦＦ”的ＺＢ４５／３／１１)
四、螺杆各段螺杆排布与温度设定
• 1、塑料的物理变化特性及温度设定原则：
• ⑴塑料的物理变化特性：
• A非结晶性塑料
• 随温度逐渐升高有三个物态特性如：
• 　　 高弹态　　　　粘流态
• 　　Tg 　　　　Tf 　　　 Td
• (玻璃化温度) （ 熔融温度） （分解温度）
• 其熔融在剪切流动引起粘性耗散下进行。
• B结晶性塑料，
• 随温度逐渐升高有二个物态特性，且变化都较为忽然如：
• Tm Td
• (熔融温度) （分解温度）
其熔融经历：固态床的形成、破裂、形成大量颗粒漂浮于熔体中，后逐渐融化。
⑵温度设定原则：
• ①共混合金各组分熔点及其比列：以共混组分熔点为依据以连续相熔点为调整范围。
• ②塑料的热性能，如熔融吸热放热、热降解历程及热氧化难易。
• ③塑料各组分熔点范围内，流动性能及形态变化。
• 如PC/ABS（6：4），PC：熔点230度左右，分解点350度左右；ABS：熔点180~190度左右，分解点245-290度左右——因此PC/ABS加工温度230-250度——考虑到其他助剂，如相容剂，润滑剂的热稳定性等等
⑶物料温度升高的来源：
• 1，螺杆的剪切和物料粒子间互相摩擦生热——大部分。
• 2，筒体的传热。
（2）各段螺杆排布与温度设定
螺杆组合的作用：
①输送物料
②提供剪切——使加工物料获得物理变化和化学变化所需的能量使组分间分散和分布。
③建压
• 物料颗粒熔融过程的分析：
• 聚合物自由输送与预热——全充满或部分充满固体塞——固体摩擦、耗散与固态密集“海岛”结构的生成——固态稀疏“海岛”结构—— 成型挤出。
螺杆排布分段与温度设定：
• 1、输送段
• A、螺杆排布思绪有：
• a深槽正向螺纹
• b中档螺槽大导程正向螺纹，且螺槽容积由大变小，即螺纹导程由大向小渐变。
• B、温度设定思绪
• a不宜太高，影响物料在此段输送和受剪切的； 也不宜太低，螺杆受力过大或卡死
• b一般略接近熔融，按梯度排列。
2、熔融段
• A、螺杆排布：
． 物料在此段要达成的目的是:
使加工物料获得物理变化和部分化学变化所需的能量，使组分间分布均匀和初步分散,做到组分均质化、粘度接近。
．一般规定物料承受较大的剪切和机筒传热，使之熔融＿一般设立捏合块，剪切元件或反螺纹，且注意相间排列配合。
• B、温度设定
• a玻纤系，温度太低，树脂半融，到后段玻纤包覆性差；温度太高，树脂流动 提高，温炼与剪切作用变小，甚至出现高温降解，其设定原则：
• 1、据基料不同和玻纤含量不同；
• 　2、扣除螺杆剪切输入的热量，略高于基料熔点范围内；
• 　3、熔融段后段（即玻纤加入口）熔体流动状况。
• b填充系，（提供强剪切使填充物，充足分散），熔融段高出基料熔点10~20℃（尽量提高），使物料充足熔融均匀分布。
• c阻燃系，(保护好阻燃剂)，其温度要偏低，特别是白色材料，尽也许减少。
• d玻纤增强阻燃系，设定温度介于前面两者间，以物料基本熔点为依据。
• b合金系，以两组熔融温度为依据，同时考虑组分比例及组分之热敏性等，适当调整温度
3、混炼段
• A、螺杆组分排布
• 物料在此段要达成的目的是：
1。细化分散，形成抱负的尺寸和结构。
2。注意保护成品抱负的结构不被破坏。
• 一般有两典型思绪：1、增强型，二兴和三头组合；2、兼分布与分散的高剪切与高分流以捏合块为主体，螺纹块为辅助咸高剪切。－－－较好方法：不同厚度，不同差痊角的捏合块组合，加上输送螺丝块——使物料受高剪切而分散又保存时间与返混，但保证不降解。
• B、温度设定
• a玻纤系，温度太低，物料流动性能差，粘度大，摩擦变大，生热高，会出现局都过热；温度太高，树脂降解，剪切度小玻纤分散变差，其设定原则：
• 1、据基料和玻纤含量不同而不同。
• 2、略筒于基料熔点范围内。
• 3、据成品带条的光泽度而拟定。
• b填充系，（提供强剪切使填充物，充足分散），混炼段高出基料熔点10~20℃（尽量提高），使物料充足熔融均匀分布，保证混合体是流体状态。
• c阻燃系， (保护好阻燃剂)共混温度在偏低，特别是白色材料，尽也许减少。
• d玻纤增强阻燃系，温度设定以物料基本熔融为依据，保护好阻燃剂。
• e合系化，以组分的熔融温度为依据，同时考虑组分比例及组分热敏性而调整。
4、排气段
螺杆组合排列
• 一般排气口入口处，设立反向螺纹咸反向捏合块，将熔体密封建立起，是高压；用大导程螺纹元件以形成低充满度和懂熔体层，使物料暴露自由表面或采用多头小导程螺纹，以增长熔体表面更新速度，利于气体排除与挥发 ——总的思绪：反螺纹（R-LH）或反向棍合块（KG）+输送螺纹+大导程或多头小导程螺纹。
５．均化（料量）段
• A螺杆组合
• 螺纹块导程渐变小或螺槽渐变小来实现增压，减少背压段长度，同时注意采用单头螺纹与宽螺棱螺纹来提高排料能力，避免冒料。
• B温度设定，
• 以适当减少温度，但模头高温利于排料。
• 在熔融段温度基础上，适当减少温度，其原则：根据带光泽降度而定
五、转速问题：
• 转速越高，剪切越大，将分散相均匀分散于基体之中；剪切越大，分散相尺寸越细，但转速过大，摩擦大易引起热降解，同时停留时间变短，混合不均。
• 转速越低，剪切越小，分散不均匀，同时停留时间长，对易分解聚合物不利。
• 转速与螺杆结构都是与剪切分散有关，因此必须两者作为整体考虑。
• ⑴加纤增强类，
• 影响到玻纤的长度和直径，影响到树脂与玻纤的分散包裹问题，从而影响增强效果。
• ⑵合金类，
• 必须考虑，转速剪切对树脂间的结构的生成和破坏问题。如PC/ABS合金，属于类似海绵的“海岛”结构。
• ⑶阻燃类，
• 必须考虑，阻燃剂的热性能，如熔融吸热放热、热降解历程及热氧化难易。
