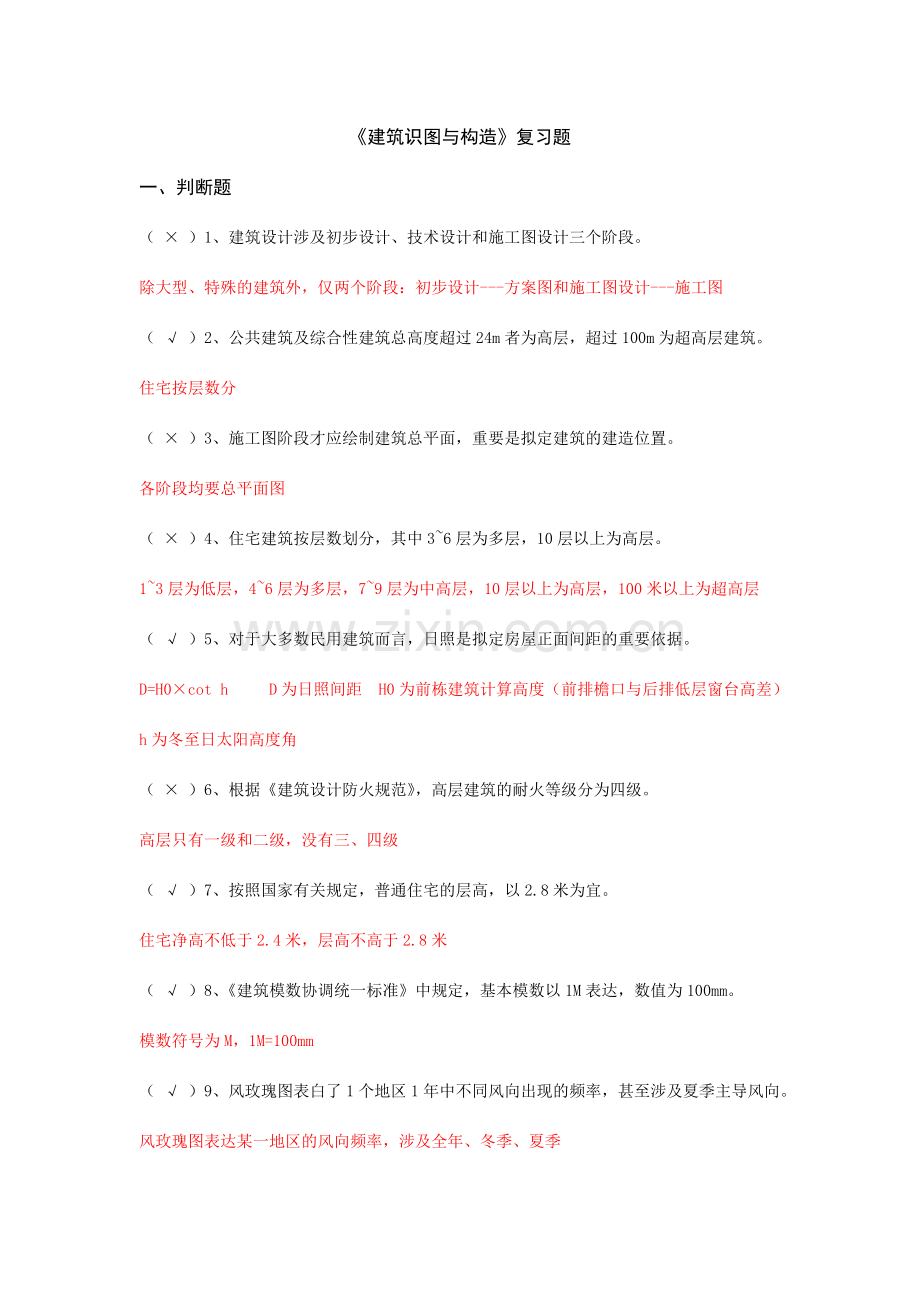

《建筑识图与构造》复习题
一、判断题
（ × ）1、建筑设计涉及初步设计、技术设计和施工图设计三个阶段。
除大型、特殊的建筑外，仅两个阶段：初步设计---方案图和施工图设计---施工图
（ √ ）2、公共建筑及综合性建筑总高度超过24m者为高层，超过100m为超高层建筑。
住宅按层数分
（ × ）3、施工图阶段才应绘制建筑总平面，重要是拟定建筑的建造位置。
各阶段均要总平面图
（ × ）4、住宅建筑按层数划分，其中3~6层为多层，10层以上为高层。
1~3层为低层，4~6层为多层，7~9层为中高层，10层以上为高层，100米以上为超高层
（ √ ）5、对于大多数民用建筑而言，日照是拟定房屋正面间距的重要依据。
D=H0×cot h D为日照间距 H0为前栋建筑计算高度（前排檐口与后排低层窗台高差）h为冬至日太阳高度角
（ × ）6、根据《建筑设计防火规范》，高层建筑的耐火等级分为四级。
高层只有一级和二级，没有三、四级
（ √ ）7、按照国家有关规定，普通住宅的层高，以2.8米为宜。
住宅净高不低于2.4米，层高不高于2.8米
（ √ ）8、《建筑模数协调统一标准》中规定，基本模数以1M表达，数值为100mm。
模数符号为M，1M=100mm
（ √ ）9、风玫瑰图表白了1个地区1年中不同风向出现的频率，甚至涉及夏季主导风向。
风玫瑰图表达某一地区的风向频率，涉及全年、冬季、夏季
（ √ ）10、如建筑物设有散水构造，可以在建筑底层平面图中看到。
（ √ ）11、楼梯平台的宽度应大于或等于梯段宽度。
平台净宽不小于梯段净宽，且不小于1.2米
（ × ）12、建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。
平面图无法作为分层依据，分层数据体现在剖面图、立面图
（ × ）13、在施工图阶段，建筑设计涉及照明设计、给排水设计。
照明设计、给排水设计属设备专业设计
（ √ ）14、建筑立面图重要表达建筑物体型和外貌，以及外分构件的形状,位置和互相关系。
（ × ）15、施工图的总平面加上配景和色彩，更直观易懂。
不应加与施工无关的内容
（ √ ）16、房屋的剖面图通常只有一个或两个，一般选在通过楼梯间、门窗洞口等部位。
（ × ）17、中学校普通教室面积的大小，一般由学校决定。
《中小学校建筑设计规范》
（ × ）18、位于建筑物下部支承建筑物重量的土壤层叫基础。
土壤层叫地基，基础为结构的组成部分，材料有砖石、混凝土等
（ × ）19、按照有关规范，建筑内部装修材料按其使用部位和功能，分为6类。
不同部位对装修材料燃烧性能的规定不相同，分为七类，即顶棚装修材料、墙面装修材料、地面装修材料、隔断装修材料、固定家具、装饰织物及其他装饰材料
（ √ ）20、地基分为人工地基和天然地基两大类。
二、填空题
1、建筑的基本要素有三个方面,即建筑功能、建筑技术和建筑形象。
2、建筑构成三要素中，建筑功能居于主导地位，建筑技术是建造房屋的手段。
3、从广义上讲，建筑是指建筑物与构筑物的总称。
4、建筑物的耐火等级分为 四 级。
5、按建筑的规模和数量可分为大量性建筑和大型性建筑。
6、建筑物根据 建筑物的性质 拟定耐久年限。
7、拟定建筑耐火极限的三个条件是失去支持能力、完整性被破坏、失去隔火作用。
8、模数数列指以 基本模数 、 扩大模数 、 分模数 为扩展成的一系列尺寸。
9、我国现行基本模数的数值 100mm ，表达符号为 M ，房屋的开间、进深采用 3M 。
10、住宅建筑按层数划分为： 1～3 层为低层； 4～6 层为多层；
7～9 层为中高层； 10层及10层以上为高层（涉及底层设立商业服务网点的建筑）
11、中小学普通教室设计房间面积指标为 1.12 ㎡/人，一般教室办公室，窗地面积比宜
为 1/7 左右。
12、在建筑设计过程中,各空间的平面组合方式有 走廊式 、 套间式、 大厅式 、 单元式 和混合式等五种方式。
三、单项选择题
1、声场分存最不均匀的房间形状为（ C ）。
A．矩形 B．钟形 C．圆形 D. 扇形
2、一间容纳50人的教室，第一排桌前沿距黑板距离不应小于（ A ）。
A．2m B．3m C．2.5m D. 1.5m
《中小学校建筑设计规范》
3、当房建面积≥ 60m2，人数≥于50人时，需设计（ B ）门。
A．1个 B．2个 C．3个 D．4个
4、根据建筑功能规定，（ B  ）的立面适合采用以虚为主的解决手法。
A．电影院 B．体育馆 C．博物馆 D．纪念馆
墙体为实，门窗为虚
5、防火规范规定防建设两个门的条件是( D )。
A. 房间面积大于60平方米,人数多于60人。
B. 房间面积大于50平方米,人数多于50人。
C. 房间面积大于50平方米,人数多于60人。
D. 房间面积大于60平方米,人数多于50人。
6、 通过消防车的道路宽度不小于（ C ）
A．4m B. 5m C. 3.5m D. 7m
7、套间式组合一般合用于（C ）建筑类型。
A．住宅、学校 B．火车站、体育馆
C．展览馆、陈列馆 D．幼儿园、住宅
套间式指各房间之间顺序性较强，不需要单独分隔
8、建筑物之间的距离重要依据（ A ）的规定拟定。
Ⅰ.防火安全 Ⅱ.地区降雨量 Ⅲ.地区日照条件 Ⅳ.水文地质条件
A．Ⅰ Ⅲ B．Ⅱ Ⅲ C．Ⅰ Ⅱ Ⅲ Ⅳ D．Ⅲ Ⅳ
9、建筑立面的虚实对比，通常是由（ D ）来体现的。
Ⅰ.建筑色彩的深浅变化 Ⅱ.门窗的排列组合
Ⅲ.装饰材料的粗糙与细腻 Ⅳ.形体凹凸的光影变化
A．Ⅰ Ⅲ B．Ⅱ Ⅲ C．Ⅰ Ⅱ Ⅲ Ⅳ D．Ⅱ Ⅳ
10、由（ D ）形成的骨架承重结构系统的建筑称之为框架结构建筑。
A．桩、梁、柱 B．墙、梁、柱 C．梁、柱 D．梁、板、柱
11、一般走道均为双向人流，一股人流宽（ A ）mm 左右。
A．550 B．600 C．700 D．500
12、民用建筑的重要楼梯一般布置在（ B ）。
A．建筑物次要入口附近 B．门厅中位置明显的部位
C．一定要在房屋的中间部位 D．一定要在房屋的端部
13、已知某建筑三层普通房间标高为6.0m，卫生间标高应为（ B ）。
A．5.80m B．5.98m C．6.0m D．6.02m
14、建筑物的六大组成部分中属于非承重构件的是( B )。
A. 楼梯 B. 门窗 C. 屋顶 D. 吊顶
有些顶棚为上人顶棚
15、建筑物地下室墙身防潮，应在墙面外侧填（ B ）。
A．高渗透性土壤 B．低渗透性土壤 C. 任意土壤 D.素混凝土
16、一刚性基础，墙宽240㎜，基础高600㎜，刚性角控制在1：1.5，则该基础宽度为（ D ）。
A．1800㎜ B．800㎜ C．800㎜ D．1040㎜
600÷1.5×2+240=1040
17、砖基础采用等高大放脚的做法，一般为每2皮砖挑出 ( D )的砌筑方法。
A. 一皮砖 B. 3/4砖 C. 1/2砖 D. 1/4砖
60mm
18、地基中需要进行计算的土层称为( B )。
A. 基础 B. 持力层 C. 下卧层 D. 人工地基
19、混凝土基础刚性角正切值(宽高比)的控制范围为( C )。
A. ≤1:1.5 B. ≥1:1.5 C. ≤1:1 D. ≥1:1
20、地基（ B ）。
A．是建筑物的组成构件 B．不是建筑物的组成构件
C．是墙的连续部分 D．是基础的混凝土垫层
21、一～六层建筑贴邻一已有三层建筑建造，基础底相差1.5m，则两基础水平距离最小应为（ A ）。
A．1.5m B．1.8m C．3.0m D．5.0m
尽量不要大于原有建筑物基础，当大于时，应保证两基础间间距宜为（1~2）倍基础高差
22、地基土质均匀时，基础应尽量浅埋，但最小埋深应不小于（ B ）
A．300mm B．500mm C．800mm D．1000mm
23、墙体按材料分为（ A ）
A．砖墙、石墙、钢筋混凝土墙 B．砖墙、非承重墙
C．实体墙、复合墙、空体墙 D．外墙、内墙
24、当室内地面垫层为碎砖或灰土等透水性材料时，其水平防潮层的位置应设在（ C ）
A．室内地面标高±0.00处 B．室内地面以下－0.06m处
C．室内地面以上+0.06m处 D．室外地面以下－0.06m处
垫层为透水材料时，防潮层高于室内地面，反之则低于室内地面
25、为防止雨水污染外墙墙身，应采用的构造措施称为（C ）
A．散水　　 B．踢脚　　 C．勒脚　 D．墙裙
踢脚及墙裙位于室内，散水是防止雨水下渗墙根
26、通常称呼的37墙，其实际尺寸为（ A ）。
A．365mm B．370mm C．360mm D. 375mm
一砖半墙，240+115+10=365
27、承重墙的最小厚度为（ C ）。
A．370mm B．240mm C．180mm D. 120mm
28、在墙体设计中，为简化施工，避免砍砖，凡墙段长度在1.5米以内时，应尽量采用砖模即（ D ）。
A. 60mm B. 120mm C. 240mm D. 125mm
115+10=125 墙段长度超过1.5米时，用灰缝8~12调整
29、钢筋混凝土过梁在洞口两侧伸入墙内的长度，应不小于（ D ）
A.120mm B.180mm C.200mm D.240mm
30、为增强建筑物的整体刚度可采用（ A ）等措施。
Ⅰ.构造柱 Ⅱ.变形缝 Ⅲ.预制楼板 Ⅳ.圈梁
A．Ⅰ Ⅳ B．Ⅱ Ⅲ C．Ⅰ Ⅱ Ⅲ Ⅳ D．Ⅲ Ⅳ
四、简答题
1、建筑中交通联系部分的作用是什么？涉及哪些空间？
交通联系部分解决房间与房间之间水平与垂直方向的联系、建筑物室内与室外的联系。交通联系部分涉及水平交通空间（走道），垂直交通空间（楼梯、电梯、坡道），交通枢纽空间（门厅、过厅）等。
2、在民用建筑设计中，拟定矩形平面房间的开间和进深尺寸应考虑哪些规定？
家具布置的规定，采光、通风等环境的规定，结构布置的合理性、施工方便和我国现行的模数制。
3、拟定民用建筑中门的位置应考虑哪些问题？
室内人流活动特点和家具布置的规定，尽也许缩短室内交通路线，避免人流拥挤和便于家具布置。面积小、家具少、人数少的房间，门的位置最重要考虑家具的布置，争取室内有较完整的空间和墙面。面积大、家具布置较灵活，人数多的房间，门的位置重要考虑人流活动和疏散的方便。
4、什么是层高、净高？举例说明拟定房间高度应考虑的因素？
层高——从房屋楼地面的结构层表面到上一层楼地面结构表面之间的距离。
净高——从室内的楼地面到顶棚或其他构件如大梁底面之间的距离。
房间高度应考虑的因素：① 人体活动及家具设备的使用规定； ② 通风、采光的规定； ③ 室内空间比例； ④ 结构构件、设备管件及电器照明设备所占用的高度。
5、建筑的基本组成部分有哪些？各部分有何作用？
基础：建筑物最下部的承重构件，将房屋上部的荷载传给地基。
墙体（或柱）：建筑物垂直方向的承重构件。
楼板层及地坪层：水平方向承重构件，并分隔建筑物竖向空间。
楼梯：建筑物的垂直交通构件。
屋顶：围护、承重、美观、保温、隔热、防水等功能。
门窗：提供内外交通、采光、通风、隔离的围护构件。
6、影响建筑构造的重要因素有哪些？
1）外界环境的影响：指自然界和人为的影响，涉及外力作用的影响；2）建筑技术条件的影响，如建筑材料、结构形式、施工技术；3）经济条件的影响。
7、增长墙体的保温性能的措施有哪些?
增长墙体厚度；选择导热系数小的墙体材料；采用隔热措施。
8、寒冷地区保温墙体为什么要设隔蒸汽层？隔蒸汽层常采用哪些材料？
寒冷地区室内温差大，室内具有水蒸气的热空气传至外墙时，墙体内的温度较低，蒸汽在墙体内形成凝结水导致墙体保温能力急剧下降。为了避免这种情况产生，在室内靠高温一侧设立隔蒸汽层，阻止水蒸气进入墙体。隔蒸汽层常采用卷材、防水涂料或薄膜等材料。
