人防门制造工艺.doc

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号

产品名称
双扇防护密闭门
零件名称
安装<I>
材料

型号种类

每台件数

总件数

备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕

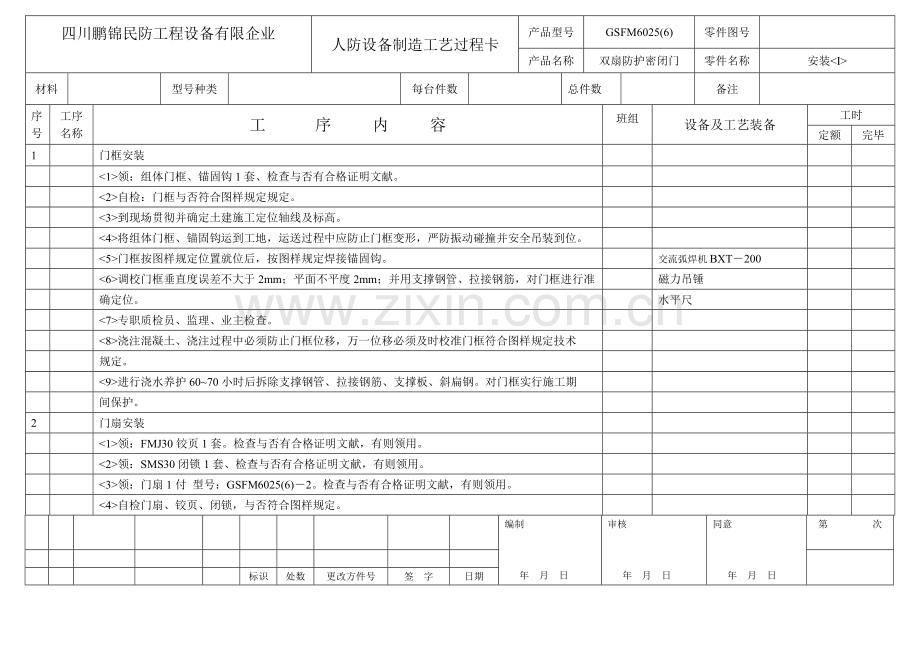

1

门框安装

<1>领：组体门框、锚固钩1套、检查与否有合格证明文献。

<2>自检：门框与否符合图样规定规定。

<3>到现场贯彻并确定土建施工定位轴线及标高。

<4>将组体门框、锚固钩运到工地，运送过程中应防止门框变形，严防振动碰撞并安全吊装到位。

<5>门框按图样规定位置就位后，按图样规定焊接锚固钩。

交流弧焊机BXT－200

<6>调校门框垂直度误差不大于2mm；平面不平度2mm；并用支撑钢管、拉接钢筋，对门框进行准

磁力吊锤

确定位。

水平尺

<7>专职质检员、监理、业主检查。

<8>浇注混凝土、浇注过程中必须防止门框位移，万一位移必须及时校准门框符合图样规定技术

规定。

<9>进行浇水养护60~70小时后拆除支撑钢管、拉接钢筋、支撑板、斜扁钢。对门框实行施工期

间保护。

2

门扇安装

<1>领：FMJ30铰页1套。检查与否有合格证明文献，有则领用。

<2>领：SMS30闭锁1套、检查与否有合格证明文献，有则领用。

<3>领：门扇1付 型号：GSFM6025(6)－2。检查与否有合格证明文献，有则领用。

<4>自检门扇、铰页、闭锁，与否符合图样规定。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号

产品名称
双扇防护密闭门
零件名称
安装<II>
材料

型号种类

每台件数

总件数

备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕

<5>将门扇、铰页、闭锁等零部件运到工地，运送过程中应防止门扇变形，严防振动和碰撞。

<6>安装铰页：上下铰座孔中心线应在同一铅垂线上、垂直度公差为1mm。

<7>安装门轴钢管、门轴钢管中心线应在同一铅垂线上、垂直度公差为1mm。

<8>闭锁、铰页进行调整，使门扇关闭锁后与门框紧密接触，其贴合面部间隙2mm以内，并保证

密封条压缩均匀。密封条压缩量为12mm。

<9>门扇启闭应灵活、启闭力应不大于P启=110 N。

弹簧拉力称

<10>闭锁操纵应牢固可靠、关锁操纵力应不大于P关=250 N。

<11>处露金属表面涂防锈漆二道、灰色面漆二道

<12>漆：厂名、门旳型号、标志、安装日期。

<13>全面自检、互检。

<14>专职质检员、检查。

<15>工程验收评级。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
产品名称
双扇防护密闭门
零件名称
门扇 <I>
材料

型号种类

每台件数

总件数

备注
组装
序号
工序名称
工 序 内 容
班组

设 备
工艺装备
工时
定额
完毕
1

下料 δ=8

气割、卷尺、直尺

a. 1085 x 2324 对角公差2mm 1件

鏨子、鎯头、打磨机

b. 1130 x 2324 对角公差2mm 1件

c. 35 x 50 9件

d.去毛刺飞边、校直、校平。

2

组焊：

<1>将1-1；1-2；1-3组焊为框架，对角公差±1.5mm 平面度公差1mm。

电焊机、T422电焊条

<2>焊接处面板与框架、焊缝应符合图样规定。

平台、钻床、钻头

<3>焊接内面板四面（先点焊、后对角焊、再全焊防止变形）

<4>划钻孔线在内面板上。钻孔30－Φ及2－Φ20按图样规定焊接。

Z512-2

<5>打磨焊边和点焊，中间胶条槽及嵌压板旳焊缝应密实不漏气。

BX1－200

<6>气割机Φ52并去飞边毛刺。

<7>校平。对角公差±1.5mm，平面度公差1mm。

3

组装铰页

<1>上下铰页轴与钢管焊后，同轴度为1mm，钢管与门扇组焊时钢管中心应与门扇中心平行（高

度方向）平行度公差为1mm。

<2>门轴钢管与门扇侧面组焊时，注意上下铰轴腰形长轴方向须与门框角钢内表面平行（详见体

16图）

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
产品名称
双扇防护密闭门
零件名称
门扇 <II>
材料

型号种类

每台件数

总件数

备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕

<3>铰页装配后转动应灵活轻便。

<4>上下铰轴、上下铰座孔和螺栓涂黄油保护。

4

试装闭锁

<1>整套闭锁以门扇主体进行试装配。规定动作可靠，灵活轻便、无杂音。

<2>整套闭锁试装后，拆下闭锁零件涂油防锈。

5

所有金属表面涂红丹防锈漆2次。

6

全过程进行自检互检。

7

门扇对角线公差±1.5mm、平面公差1mm；组装铰页；试装闭锁专职质检员都要检查确认并作合

格记录。

8

入库。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期
四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－1
产品名称
双扇防护密闭门
零件名称
纵向槽钢
材料
A3
型号种类
［16
每台件数
4
总件数
4
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 ［16 L =2340 （并校直）

气割设备、卷尺

<2>划线 （4孔位置线）

划针、卷尺

<3>钻孔

Z325、Φ10钻头、卡尺

<4>清除飞边毛刺。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川省鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－2
产品名称
双扇防护密闭门
零件名称
工字钢
材料
A3
型号种类
I 16
每台件数
16
总件数
16
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料I 16 L =368 形状按图形尺寸 （并校直）

气割设备、卷尺

<2>清除飞边、毛刺。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－3
产品名称
双扇防护密闭门
零件名称
工字钢
材料
A3
型号种类
I 16
每台件数
4
总件数
4
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料I 16 L =2320 形状按图形尺寸 （并校直）

气割设备、卷尺

<2>清除飞边、毛刺。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－4
产品名称
双扇防护密闭门
零件名称
工字钢
材料
A3
型号种类
I 16
每台件数
8
总件数
8
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料I 16 L =345 形状按图形尺寸 （并校直）

气割设备、卷尺

<2>清除飞边、毛刺。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－6
产品名称
双扇防护密闭门
零件名称
内面板
材料
A3
型号种类
板 δ=8
每台件数
2
总件数
2
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料δ=8 1080 x 2324

气割设备、卷尺

<2>清除飞边、毛刺。

鏨子、鎯头

<3>校平

千斤顶、平台

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－7
产品名称
双扇防护密闭门
零件名称
横向槽钢
材料
A3
型号种类
［16 ，Φ16 ，GB6170－86
螺 M16
每台件数
4
总件数
4
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料［16 L =1098 形状按图形尺寸

气割设备、卷尺

<2>清除飞边、毛刺。

鏨子、鎯头

<3>划线钻孔 2－Φ17 {只加工2件}

划针、钻头、Z512-2钻床

<4>校平

千斤顶5吨

2
钳
<1>下料　Φ16 L =300 2件

下料锯、钢尺

<2>弯形 （可冷弯或热弯） 划线检查

自作模具

<3>攻丝M16

M16丝攻及搬手

3
钳
<1>领螺母 M16 GB6170－86 4个

4
钳
组装

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－8
产品名称
双扇防护密闭门
零件名称
弧形嵌压板
材料
A3
型号种类
δ= 4
每台件数
4
总件数
4
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料　δ=4 16 x 150

钢剪机、钢尺

<2>弯形 （划线检查）

划针鎯头

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－9
产品名称
双扇防护密闭门
零件名称
周围嵌压板
材料
A3
型号种类
扁钢 4 x 16
每台件数
6
总件数
6
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 L =1990 2件 L =935 4件

气割设备、卷尺

<2>清除飞边、毛刺。

鏨子、鎯头

<3>校直

鎯头

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－10
产品名称
双扇防护密闭门
零件名称
胶条槽
材料
A3
型号种类
扁钢 4 x 16 L 50 x 50 x5
每台件数
1
总件数
1
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 扁钢 4 x 16 L =2090

砂轮机、卷尺

<2>清除飞边、毛刺。

鏨子、锉刀

<3>校直

鎯头

<4>下料 L 50 x 50 x 5 L = 2090

砂轮机、卷尺

<5>气割 L 50 x 43 x 5 L = 2090

气割、卷尺

<6>L 50 x 43去飞边、毛刺

鏨子、鎯头

<7>校直

千斤顶

<8>焊接

电焊机、焊条

<9>校直

千斤顶

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－11
产品名称
双扇防护密闭门
零件名称
中间嵌压板
材料
A3
型号种类
δ= 4
每台件数
2
总件数
2
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 δ= 4 B=24 L =2200

气割、卷尺

<2>去飞边毛刺。

鏨子、鎯头

<3>校平、校直

鎯头

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－13
产品名称
双扇防护密闭门
零件名称
垫板
材料
A3
型号种类
δ=24
每台件数
8
总件数
8
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 δ= 2 160 x 170

气割、卷尺

<2>去飞边、毛刺。

鏨子、鎯头

<3>划线钻孔（钻M16旳底孔）

划针、Z512-2、 钻头

<4>攻丝 M16

丝攻、搬手、虎钳

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－14
产品名称
双扇防护密闭门
零件名称
垫板
材料
A3
型号种类
δ=24
每台件数
4
总件数
4
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 δ= 24 120 x 90

气割、卷尺

<2>去飞边、毛刺。

鏨子、鎯头

<3>划线钻孔（钻M10旳底孔）

划针、Z512-2、 钻头

<4>攻丝 M10

丝攻、搬手、虎钳

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－15
产品名称
双扇防护密闭门
零件名称
垫板
材料
A3
型号种类
δ=24
每台件数
2
总件数
2
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 δ= 24 135 x 70

气割、卷尺

<2>去飞边、毛刺。

鏨子、鎯头

<3>划线钻孔（钻M10旳底孔）

划针、Z512-2、 钻头

<4>攻丝 M10

丝攻、搬手、虎钳

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－1
GSFM6025(6)－1－16
产品名称
双扇防护密闭门
零件名称
垫板
材料
A3
型号种类
δ=24
每台件数
2
总件数
2
备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1
钳
<1>下料 δ= 24 130 x 70

气割、卷尺

<2>去飞边、毛刺。

鏨子、鎯头

<3>划线钻孔（钻M8旳底孔）

划针、Z512-2、 钻头

<4>攻丝 M8

丝攻、搬手、虎钳

编制

年 月 日
审核

年 月 日
同意

年 月 日
第 次

标识
处数
更改方件号
签 字
日期

四川鹏锦民防工程设备有限企业
人防设备制造工艺过程卡
产品型号
GSFM6025(6)
零件图号
GSFM6025(6)－2
产品名称
双扇防护密闭门
零件名称
门框
材料

型号种类

每台件数

总件数

备注

序号
工序名称
工 序 内 容
班组

设备及工艺装备
工时
定额
完毕
1

下料

气割、卷尺、鏨子

a.　δ= 15 1890 x 30 2件

鎯头、直尺

b. δ= 15 1990 x 30 4件

c. δ= 15 930 x 30 4件

d. δ= 4 1890 x 26 2件

g. δ=4 1990 x 26 2件

f. 去飞边、毛刺、校直。

2

组焊

BX1-200

<1>检查所有零件与否符合平面度2mm、直线度2mm旳规定。

<2>组焊门框。平面度达2mm 、垂直度达2mm旳规定。

<3>组焊：上铰底座。技术规定 FMJ30－1

BX1-200

<4>组焊：下铰底座。技术规定 FMJ30－33

<5>门框四角点焊临时支撑角钢

保证门框平面度达2mm、垂直度达2mm旳规定。

3

自检、互检。

4

专职质检员检查、确认合格并作记录。

5

金属露出部分涂红甘防锈漆2次，活动部分涂黄油防锈。

6

入库。

编制

年 月 日
审核

年 月 日
同意

年 月 日
第
