微波频段辐射与屏蔽.pptx

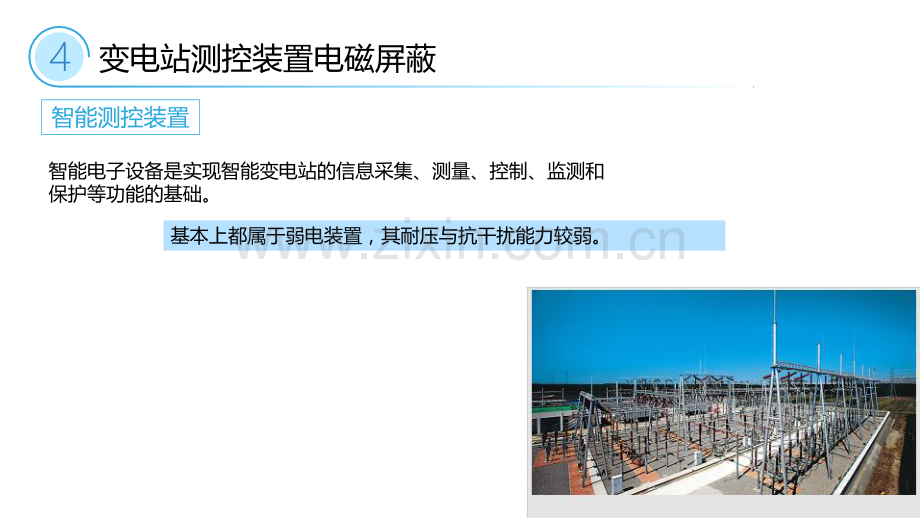

目 录变电站测控装置电磁屏蔽1计算机的电磁辐射及屏蔽基站与微波炉辐射及屏蔽23变电站测控装置电磁屏蔽4功率不平衡的影响4智能测控装置变电站测控装置电磁屏蔽智能电子设备是实现智能变电站的信息采集、测量、控制、监测和保护等功能的基础。基本上都属于弱电装置，其耐压与抗干扰能力较弱。功率不平衡的影响4电磁干扰机理变电站测控装置电磁屏蔽变电站一次设备操作，如 GIS隔离开关。产生快速电磁暂态干扰幅值大频率高上升沿陡智能电子设备通常集成在一次设备中，与干扰源距离比较近。暂态电磁波会在智能电子设备中感应出危险电压。影响其控制和保护功能的正常工作。智能电子设备的逐步推广应用电网运行电压等级的提高智能电子设备对高频暂态电磁波干扰的敏感性智能变电站运行过程中电磁干扰水平功率不平衡的影响4电磁干扰机理变电站测控装置电磁屏蔽矛盾矛盾功率不平衡的影响4电磁屏蔽原理变电站测控装置电磁屏蔽抑制以场的形式造成干扰的最有效方法是电磁屏蔽。用某种导电或者导磁材料制作成实体的或者空心的屏蔽壳体，把需要电磁屏蔽的区域封闭起来形成电磁隔离功率不平衡的影响4屏蔽效能分析变电站测控装置电磁屏蔽屏蔽体的好坏用屏蔽效能SE表征屏蔽前空间某点的场强与屏蔽后该点的场强的比值常用分贝dB作为单位功率不平衡的影响4变电站测控装置电磁屏蔽屏蔽体的屏蔽效能由表面、内部反射损耗和吸收损耗组成R为电磁波在屏蔽体表面产生的反射;A为电磁波在屏蔽体中的吸收损耗;B为电磁波在屏蔽体内多次反射的损耗。屏蔽效能分析功率不平衡的影响4变电站测控装置电磁屏蔽数值方法可以用来计算任意形状屏蔽体的屏蔽效能，适合于工程问题的求解屏蔽效能分析有限元法矩量法时域有限差分法时域有限体积法解析方法；近似方法；数值方法。功率不平衡的影响4变电站测控装置电磁屏蔽屏蔽体内部各点的电场屏蔽效能的影响因素屏蔽效能分析平面电磁波入射方向平面电磁波极化方向PCB板铺地与否功率不平衡的影响4屏蔽效能分析变电站测控装置电磁屏蔽电磁波沿x方向；电场强度沿y轴负方向电磁波沿y方向；电场强度沿z轴正方向不同入射方向功率不平衡的影响4屏蔽效能分析变电站测控装置电磁屏蔽电磁波沿z方向；电场强度沿y轴正方向电磁波沿z方向；电场强度沿x轴正方向不同极化方向功率不平衡的影响4屏蔽效能分析变电站测控装置电磁屏蔽电磁波沿y方向；电场强度沿z轴正方向PCB板铺地与否功率不平衡的影响1变电站测控装置电磁屏蔽入射方向、极化方向和内部结构。合理调整测控单元摆放的位置和角度，使得PCB板上的敏感电路位于屏蔽效能最大的区域。PCB板中用铜铺地，能够增加吸收损耗和反射损耗从而提高屏蔽效能。对于电磁兼容要求较高的电子设备，在核心区域应该使用多层屏蔽，提高其抗干扰能力。屏蔽效能功率不平衡的影响1变电站测控装置电磁屏蔽THANK YOU
