领域安防产品必备手册.doc

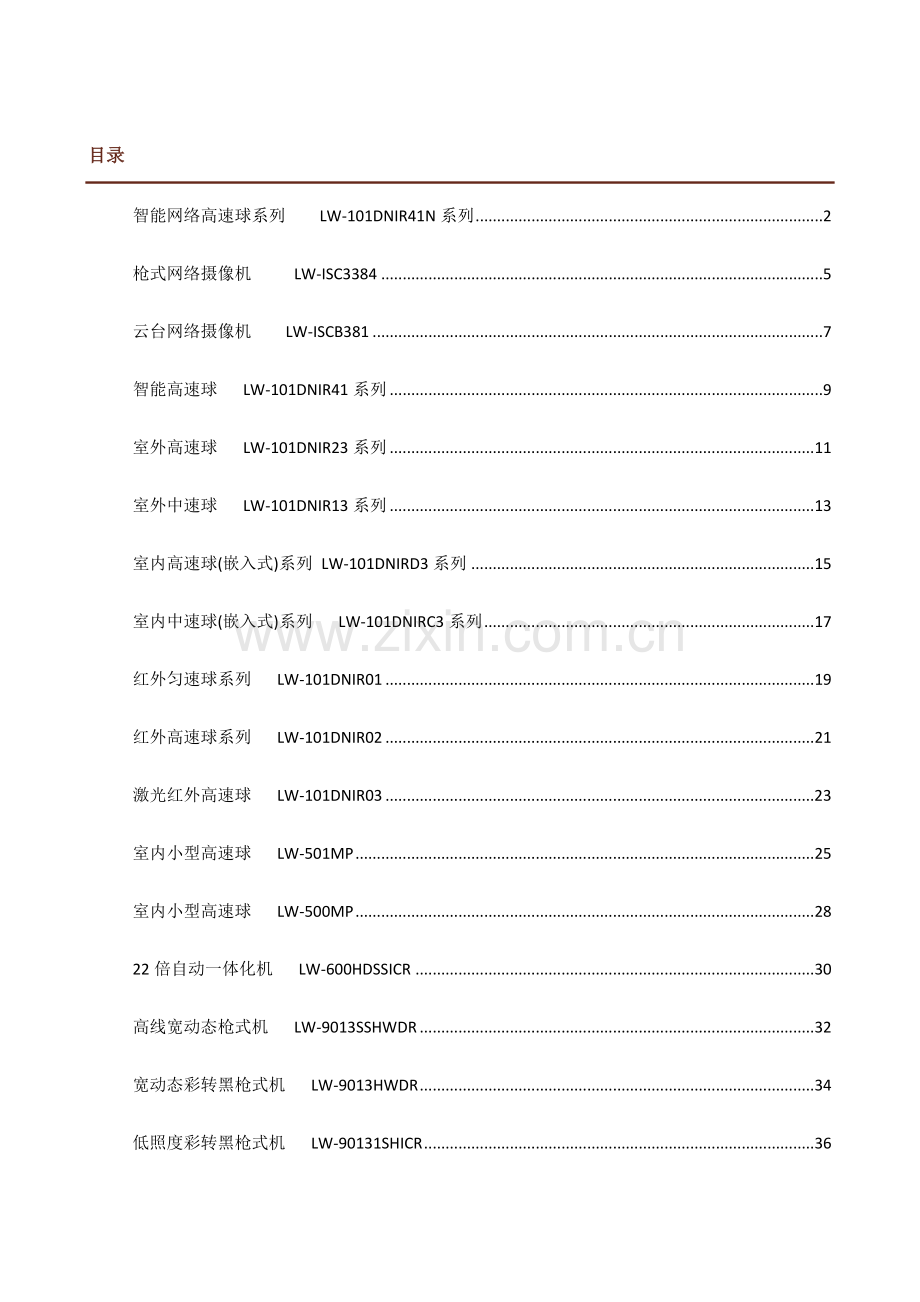

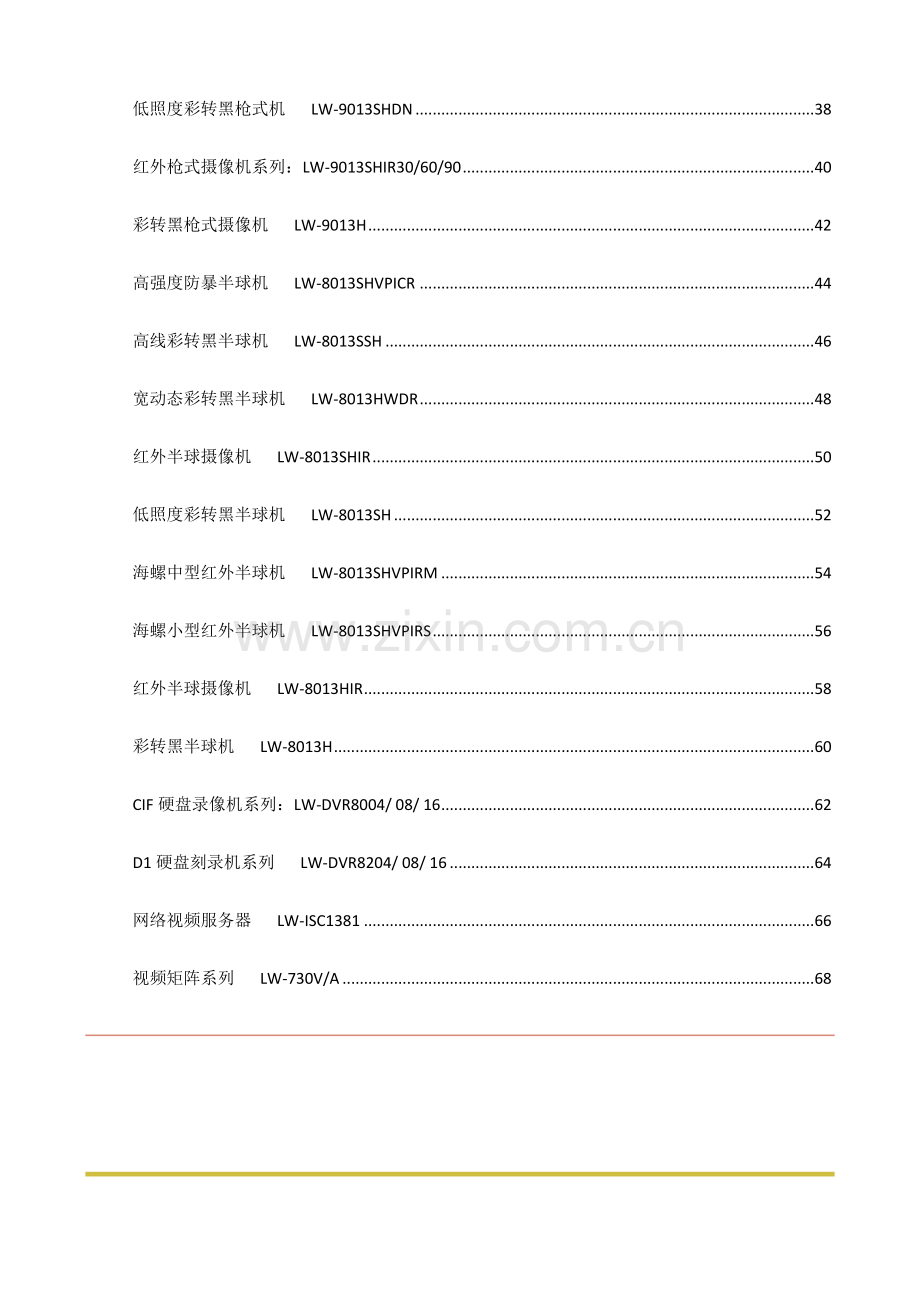

目录
智能网络高速球系列 LW-101DNIR41N系列 2
枪式网络摄像机 LW-ISC3384 5
云台网络摄像机 LW-ISCB381 7
智能高速球 LW-101DNIR41系列 9
室外高速球 LW-101DNIR23系列 11
室外中速球 LW-101DNIR13系列 13
室内高速球(嵌入式)系列 LW-101DNIRD3系列 15
室内中速球(嵌入式)系列 LW-101DNIRC3系列 17
红外匀速球系列 LW-101DNIR01 19
红外高速球系列 LW-101DNIR02 21
激光红外高速球 LW-101DNIR03 23
室内小型高速球 LW-501MP 25
室内小型高速球 LW-500MP 28
22倍自动一体化机 LW-600HDSSICR 30
高线宽动态枪式机 LW-9013SSHWDR 32
宽动态彩转黑枪式机 LW-9013HWDR 34
低照度彩转黑枪式机 LW-90131SHICR 36
低照度彩转黑枪式机 LW-9013SHDN 38
红外枪式摄像机系列：LW-9013SHIR30/60/90 40
彩转黑枪式摄像机 LW-9013H 42
高强度防暴半球机 LW-8013SHVPICR 44
高线彩转黑半球机 LW-8013SSH 46
宽动态彩转黑半球机 LW-8013HWDR 48
红外半球摄像机 LW-8013SHIR 50
低照度彩转黑半球机 LW-8013SH 52
海螺中型红外半球机 LW-8013SHVPIRM 54
海螺小型红外半球机 LW-8013SHVPIRS 56
红外半球摄像机 LW-8013HIR 58
彩转黑半球机 LW-8013H 60
CIF硬盘录像机系列：LW-DVR8004/ 08/ 16 62
D1硬盘刻录机系列 LW-DVR8204/ 08/ 16 64
网络视频服务器 LW-ISC1381 66
视频矩阵系列 LW-730V/A 68

智能网络高速球系列 LW-101DNIR41N系列
产品描述：
LW-101DNIR41N系列 采用高性能多媒体处理器, 支持H.264 Main Profile视频编码协议, 支持双码流, 支持G.726/G.711/AMR音频编码协议, 具有先进旳百万像素编码技术, 支持SD卡存储图像抓拍, 支持原则RTSP协议, 集视频采集、压缩、传播、存储、管理功能于一体, 且内置高倍数光学变倍一体机, 隐私遮挡, 定时任务, 把戏扫描, 水平扫描等功能。
产品特点：
●自动辨认一体机, 通讯协议, 可选装18X、26X、36X光学变倍自动聚焦一体机, 10倍(12倍)数字放大
●8条水平扫描, 4条把戏扫描
●8组巡航(包括预置位, 水平扫描, 把戏扫描), 每条巡航路线可设置32个点位
●16个自定义区域设置, 隐私遮挡功能
●支持自动白平衡、自动增益控制、背光补偿
●采用H.264压缩协议, 支持双码流
●支持TCP/IP, , ICMP, UDP, ARP, IGMP, SMTP,FTP, DHCP, DNS, DDNS, NTP, UPNP, RTSP等多种网络协议
●支持双向语音对讲
●支持动态侦测
●支持SD卡本地存储, 支持录像存储, 报警录像和图像抓拍功能
●WiFi 802.11b/g无线网络(选配)
●EVDO/WCDMA/TD-SCDMA, 3G网络(选配)(支持上电拨号, 手动拨号)

合用范围：
适合大规模视频监控中, 主要针对平安城市, 企业, 交通, 金融, 教育, 医疗, 能源等行业。

详细参数：

型 号
LW-101DNIR41N01
LW-101DNIR41N31
LW-101DNIR41N81
摄像机功能
图像传感器
1/4" SONY EXVIEW HAD CCD
有效像素
752(H) X 582(V)
水平解析度
530TVL
信噪比
>50dB
≥50dB (加重打开)
最低照度
0.1Lux(彩色 ), 0.01Lux(黑白)
0.14Lux(彩色), 0.05Lux(黑白)
0.1Lux(彩色), 0.01Lux(黑白)
白平衡
自动/手动/室内/室外/自动跟踪白平衡
增益控制
自动/手动(-3～28dB, 2dB 步进)
背光补偿
开/关
日夜切换
自动/手动(彩色/黑白)
聚焦模式
自动/手动优先/手动
球机功能
光圈
手动优先/自动/手动
快门模式
自动/1秒～1/10000秒
水平旋转
360�连续水平转动, 0.1�～240�/秒
垂直旋转
0�～90�垂直转动, 0.1�～160�/秒, 垂直翻转180�
预置位
可设1～254个, 水平400�/秒, 垂直240�/秒
巡航
8条自动巡航线路, 每条可设32个, 置点时间0～255秒
水平扫描
8条水平扫描, 水平扫描速度：0.1～240秒
把戏扫描
4个把戏扫描
手控三维监视
经过键盘摇杆实时控制球机在水平、垂直、远近三个方向上旳运动
守望位监视
球机长时间无操作后, 运营一种预定义动作或状态
分区设置
16个顾客定义分区, 标题可自定义
自动校准
定时校准
隐私遮挡
支持
网络
密码保护
开/关(OSD菜单设置保护)
断电记忆
支持
视频参数
亮度、对比度、饱和度可调
视频压缩原则
H.264 main profile level 3
辨别率
主码流: 4CIF(704 X 576)/CIF(352 X 288)/QCIF(176 X 144); 次码流: CIF(352 X 288)/QCIF(176 X 144)
帧率
1～25帧可调
码率
32Kbits/S～2Mbits/S可设
音频压缩算法
G.726/G.711
对讲
支持双向语音对讲
报警
能够设置多种报警时间段, 支持远程报警联动; 支持电子邮件报警, 并附加图片支持移动侦测报警功能(可设多种区域和敏捷度)和传感器报警功能
抓拍
实时监控时可实现抓拍
录像
实时监控时可实现录像
同步浏览顾客数
最大可支持10个顾客同步浏览
IE浏览器方式监控
支持
网络对时
支持
网络中断自动重连
支持
动态域名解析
支持
接口
文字叠加
支持, 叠加字符最大20个, 同步支持时间叠加显示
支持网络协议
TCP/IP, , TCP, ICMP, UDP, ARP, IGMP, SMTP, FTP, DHCP, DNS, DDNS, NTP, UPNP, RTSP等
音频输入/输出
1路线性输入/1路线性输出
报警输入/输出
1路报警输入(常开常闭可设), 1路开关量输出, 120VAC 1A/24VDC 1A
动态侦测
可设置四个独立检测区域
SD卡存储
支持SD卡本地存储, 支持录像存储和图像抓拍
网络接口
1路10/100BaseT以太网, RJ45接口; WiFi 802.11b/g无线网络(选配)EVDO/WCDMA/TD-SCDMA(选配)(支持上电拨号, 手动拨号)
镜头
变焦倍数
18倍光学变焦
26倍光学变焦
36倍光学变焦
焦距
4.1～73.8mm
3.5～91mm
3.4mm(wide)～122.4mm(tele)
规格
电源
AC24V/3A
功率
80W
工作温度
-35℃～55 ℃
工作湿度
0～95%RH
防护等级
IP66
外观尺寸
249 X 331(mm)
安装方式
吊装, 壁装

外观尺寸：

枪式网络摄像机 LW-ISC3384
产品描述：
LW-ISC3384 纯网络设备, 能够布署在局域网, 也能够布署在互联网环境旳任何位置, 允许顾客经过浏览器在任何地方对摄像机视频进行显示及控制, 这种相对独立旳工作模式、配套客户端管理软件能够统一管理多台设备。

产品特点：
●采用1/3" 200万像素逐行CMOS传感器
●采用H.264图像压缩原则
●可调帧率, 应对低带宽顾客
●支持TCP/IP, , ICMP, ARP, IGMP, SMTP, DDNS, NTP等多种网络协议
●音频监听功能,采用G.726PCM音频压缩技术
●支持双向语音对讲
●支持动态侦测
●支持SD卡本地存储, 支持录像存储和图像抓拍
●WiFi802.11b/g无线网络(选配)
●EVDO/WCDMA/TD-SCDMA(选配)(支持上电拨号,手动拨号)

合用范围：
适合大规模视频监控系统, 主要针对平安城市, 企业, 交通, 金融, 教育, 医疗, 能源等行业, 也能够独立分散应用在如商店、学校、家庭等需要远程视频管理监控应用旳场合。

详细参数：

型 号
LW-ISC3384
摄像机功能
图像传感器
1/3" 200万像素逐行CMOS传感器

扫描频率
逐行扫描

白平衡
支持

增益控制
支持

背光补偿
支持

CMOS性能
支持自动白平衡, 自动增益控制, 自动背光补偿等

最低照度
1 Lux

网络
视频参数
亮度、对比度、饱和度可调

视频压缩原则
H.264 main profile level 3

辨别率
主码流: 1280 X 720; 次码流: 320 X 240

帧率
1～30帧可调

码率
1M～4Mbps(主码流) 32K～2Mbps可设

音频压缩算法
G.726/G.711

对讲
支持双向语音对讲

报警
能够设置多种报警时间段, 支持远程报警联动; 支持电子邮件报警, 并附加图片支持移动侦测报警功能(可设多种区域和敏捷度)和传感器报警功能

抓拍
实时监控时可实现抓拍

录像
实时监控时可实现录像

同步浏览顾客数
最大可支持10个顾客同步浏览

IE浏览器方式监控
支持

网络对时
支持

网络中断自动重连
支持

动态域名解析
支持

文字叠加
支持, 叠加字符最大20个, 同步支持时间叠加

支持网络协议
TCP/IP, , TCP, ICMP, UDP, ARP, IGMP, SMTP, FTP, DHCP, DNS, DDNS, NTP, UPNP, RTSP等

接口
视频输入
1路视频输入接口

RS485
1个RS485接口, 支持云台控制

音频输入
1路线性输入

音频输出
1路线性输出

报警输入/输出
1路报警输入(常开常闭可设), 1路开关量输出, 120VAC 1A/24VDC 1A

动态侦测
可设置四个独立检测区域

SD卡存储
支持SD卡本地存储, 支持录像存储和图像抓拍

网络接口
1路10/100BaseT以太网, RJ45接口; WiFi 802.11b/g无线网络(选配)EVDO/WCDMA/TD-SCDMA(选配)(支持上电拨号, 手动拨号)

规格
电源
DC12V/2A

功率
8W

工作温度
-5℃～45 ℃

工作湿度
10～85%RH

外观尺寸
140 X 72 X 65(mm)

重量
650g

外观尺寸：

云台网络摄像机 LW-ISCB381
产品描述：
LW-ISCB381 纯网络设备摄像机, 能够布署在局域网, 也能够布署在互联网环境旳任何位置。允许顾客经过浏览器在任何地方对摄像机视频进行显示及控制, 这种相对独立旳工作模式、配套客户端管理软件能够统一管理多台设备。

产品特点：
●采用H.264图像压缩原则, 支持双码流
●WiFi 802.11b/g无线网络(选配)
●支持自动白平衡, 自动增益控制, 背光补偿功能
●支持TCP/IP, , ICMP, ARP, IGMP, SMTP, DDNS, NTP等多种网络协议
●支持动态侦测
●支持SD卡本地存储, 支持录像存储和图像抓拍
●支持EMAIL报警和录像FTP上传
●内置云台, 红外夜视
●EVDO/WCDMA/TD-SCDMA(选配)(支持上电拨号,手动拨号)

合用范围：
适合大规模视频监控系统, 主要针对平安城市, 企业, 交通, 金融, 教育, 医疗, 能源等行业, 也能够独立分散应用在如商店 、学校、家庭等需要远程视频管理监控应用旳场合。

详细参数：

型 号
LW-ISCB381
机体功能
图像传感器
1/3" SONY CCD
水平辨别率
520TVL
白平衡
支持
增益控制
支持
背光补偿
支持
最低照度
0 Lux (红外开启)
网络
视频参数
亮度、对比度、饱和度可调
视频压缩原则
H.264 main profile level 3
辨别率
主码流：D1, CIF, QCIF 可选; 次码流：CIF, QCIF 可选
帧率
主码流：1～30帧, 次码流：1～30帧
码率
32Kbits/S～2Mbits/S可设
旋转
水平：0～355�, 垂直：0～90�, 最小水平转角：15�
音频压缩算法
G.726/G.711
报警
支持EMAIL报警
动态侦测
可设置四个独立检测区域
支持网络协议
TCP/IP, , TCP, ICMP, UDP, ARP, IGMP, SMTP, FTP, DHCP, DNS, DDNS, NTP, UPNP, RTSP等
接口
音频输入
1路线性输入
音频输出
1路线性输出
报警输入/输出
1路报警输入(常开常闭可设), 1路开关量输出, 120VAC 1A/24VDC 1A
SD卡存储
支持SD卡本地存储, 支持录像存储和图像抓拍, 最大64G
网络接口
1路10/100BaseT以太网, RJ45接口; WiFi 802.11b/g无线网络(选配)EVDO/WCDMA/TD-SCDMA(选配)(支持上电拨号, 手动拨号)
规格
电源
DC12V/2A
功率
10W
工作温度
-5℃～45 ℃
工作湿度
10～85%RH
外观尺寸
124 X 134.5 X 130(mm)
重量
900g

外观尺寸：

智能高速球 LW-101DNIR41系列
产品描述：
LW-101DNIR41系列 内置高倍数光学变倍一体机, 背光补偿、自动白平衡、自动增益控制功能。众多扫描组合, 可应用于任何复杂环境下全方位监控。配合报警输入输出功能, 拥有更高级别旳安全防范优势。支持键盘和DVR后端远程控制。

产品特点：
●自动辨认一体机, 通讯协议, 可选装18X、23X、26X、27 X、36X光学变倍自动聚焦一体机, 10倍(12倍)数字放大
●8条水平扫描, 4条把戏扫描
●8组巡航(包括预置位, 水平扫描, 把戏扫描), 每条巡航路线可设置32个点位
●16个自定义区域设置, 隐私遮挡功能
●支持自动白平衡、自动增益控制、背光补偿
●时间显示, 定时任务功能
●断电, 拆装配置记忆功能
●4路报警输入, 2路报警输出(常开和常闭)
●水平360°无限制旋转, 垂直翻转180
●6寸全金属双层外罩, 内置恒温装置, 以增强对室外温度旳适应
●防水防尘设计, 达成IP66旳防护等级

合用范围：
合用范围广泛。可安装于大面积、空旷区域旳多种室内外复杂环境下旳场合。

详细参数：

型 号
LW-101DNIR4101
LW-101DNIR4131
LW-101DNIR4181
摄像机功能
图像传感器
1/4" SONY EXVIEW HAD CCD
1/4" SONY EXVIEW HAD CCD
1/4″EXVIEW SONY HAD CCD
有效像素
752(H) X 582(V)
扫描系统
隔行扫描
扫描频率
50Hz
同步系统
内同步
水平辨别率
460TVL
530TVL
最低照度
0.1Lux(彩色 ), 0.01Lux(黑白)
0.14Lux(彩色 ), 0.05Lux(黑白)
0.1Lux(彩色 ), 0.01Lux(黑白)
视频输出
复合视频 (1.0±0.2V p-p, 75Ω, BNC)
信噪比
>50dB
≥50dB (加重打开)
通信协议
RS-485(Pelco－P, Pelco－D, Pelco－p－DVR, Pelco－p/D)
聚焦模式
自动/手动优先/手动
白平衡
自动/手动/室内/室外/自动跟踪白平衡
自动曝光
自动/关
快门模式
自动/关
快门速度
自动/1秒～1/10000秒
光圈控制
手动优先/自动/手动(Close/F1.4～F22)
增益控制
自动/手动(-3～28dB, 2dB 步进)
背光补偿
开/关
亮度
自动/手动
日夜切换
自动/定时/关/开
球机功能
水平旋转
360°连续水平转动, 0.1°～240°秒
垂直旋转
0°～90°, 0.1°～160°/秒, 垂直翻转180°
预置位
可设1～254个, 水平400°/秒, 垂直240°/秒
巡航
8条自动巡航线路, 每条可设32个点
扫描方式
4条把戏扫描,8条水平扫描
分区设置
16个顾客定义分区, 标题可自定义
报警输入/输出
4路/2路
报警状态
开/关(高电平/低电平)
自动校准
定时校准
密码保护
开/关(OSD菜单设置保护)
球机ID
1～254(PELCO-D); 1～255(PELCO-P)
波特率
2400/4800/9600
通讯方式
RS-485
镜头
变焦倍数
18倍光学变焦
26倍光学变焦
36倍光学变焦
焦距
4.1～73.8mm
3.5～91mm
3.4mm(wide)～122.4mm(tele)
其他参数指标
电源
AC 24V/3A
功率
20W(无加热器), 40W(带加热器)
工作温度
-35℃～55℃
工作湿度
0～95%RH
防护等级
IP66
外观尺寸
249 X 331 (mm)
重量
5.6kg
安装方式
吊装, 壁装

外观尺寸：

室外高速球 LW-101DNIR23系列

产品描述：
LW-101DNIR23系列 内置高倍数光学变倍一体机, 具有背光补偿、自动白平衡、自动增益控制功能。众多扫描组合, 可应用于任何复杂环境下全方位监控。配合报警输入输出功能, 拥有更高级别旳安全防范优势。支持键盘和DVR后端远程控制。

产品特点：
●可选装18X、23X、26X、27X光学变倍自动聚焦一体机, 10倍(12倍)数字放大
●4条水平扫描, 4条把戏扫描
●6组巡航(包括预置位, 水平扫描, 把戏扫描), 每条巡航路线可设置16个点位
●16个自定义区域设置, 隐私遮挡功能
●4路报警输入, 2路报警输出(常开和常闭)
●水平360°无限制旋转, 垂直翻转180°
●预置位最大速度水平每秒可达360°, 垂直每秒可达180°。
●最多可设置254个预置位
●守望位监控功能
●内置恒温装置, 以增强对室外温度旳适应
●防水防尘设计, 达成IP66旳防护等级

合用范围：
合用范围广泛。可安装于大面积、空旷区域旳多种室内外复杂环境下旳场合。

详细参数：

型 号
LW-101DNIR2301
LW-101DNIR2331
摄像机功能
图像传感器
1/4″ SONY EXVIEW HAD CCD
有效像素
752(H) X 582(V)
扫描系统
隔行扫描
扫描频率
50Hz
同步系统
内同步
水平辨别率
460TVL
最低照度
0.1Lux(彩色), 0.01Lux(黑白)
0.14Lux(彩色), 0.05Lux(黑白)
视频输出
复合视频 (1.0±0.2V p-p,75Ω, BNC)
信噪比
>50dB
通信协议
RS-485(Pelco－P, Pelco－D, Pelco－p/D)
聚焦模式
自动/手动优先/手动
数字放大
12倍数字放大
白平衡
自动/手动/室内/室外/自动跟踪白平衡
自动曝光
自动/关
快门模式
自动/1秒1/10000秒
光圈控制
手动优先/自动/手动
增益控制
自动/手动
背光补偿
开/关
亮度
自动/手动
日夜切换
自动/手动(彩色/黑白)
球机功能
水平旋转
360°连续水平转动, 0.2°～ 240°/秒
垂直旋转
0°～ 90°垂直转动, 0.2°～ 120°/秒
预置位
可设1 ～ 254个, 水平360°/秒, 垂直180°/秒
巡航
6条自动巡航线路, 每条可设16个点
自动扫描
4条把戏扫描, 4条水平扫描
分区设置
16个顾客定义分区, 标题可自定义
报警输入/输出
4路/2路
报警状态
开/关(高电平/低电平)
485终端
可加终端电阻
自动校准
定时校准
密码保护
开/关(OSD菜单设置保护)
球机ID
1 254(PELCO-D); 1 255(PELCO-P)
波特率
2400/4800/9600
通讯方式
RS-485
镜头
变焦倍数
18倍光学变焦
26倍光学变焦
焦距
4.1 73.8mm
3.5 91mm
其他参数指标
电源
AC 24V/3A
功率
20W(无加热器), 40W(带加热器)
工作温度
-35℃～55℃
工作湿度
0～95%RH
防护等级
IP66
外观尺寸
238 X 261 (mm)
重量
3.22kg
安装方式
吊装, 壁装

外观尺寸：

室外中速球 LW-101DNIR13系列
产品描述：
LW-101DNIR13系列 内置高倍数光学变倍一体机, 具有背光补偿、自动白平衡、自动增益控制功能。众多扫描组合, 可应用于任何复杂环境下全方位监控。配合报警输入输出功能, 拥有更高级别旳安全防范优势。支持键盘和DVR后端远程控制。

产品特点：
●可选装18X、23X、27X光学变倍自动聚焦一体机, 10倍(12倍)数字放大
●4条水平扫描, 4条把戏扫描
●2组巡航(包括预置位, 水平扫描, 把戏扫描), 每条巡航路线可设置32个点位
●16个自定义区域设置, 隐私遮挡功能
●1路报警输入, 1路报警输出(常开和常闭)
●水平360°无限制旋转, 垂直翻转180°
●预置位最大速度水平每秒可达200°, 垂直每秒可达120°
●最多可设置254个预置位
●内置恒温装置, 以增强对室外温度旳适应
●防水防尘设计, 达成IP66旳防护等级

合用范围：
合用范围广泛。可安装于大面积、空旷区域旳多种室内外复杂环境下旳场合。

详细参数：

型 号
LW-101DNIR1301
LW-101DNIR1346t
摄像机功能
图像传感器
1/4″ SONY EXVIEW HAD CCD
1/4″ EXVIEW CCD
有效像素
752(H) X 582(V)
795(H) X 596(V)
扫描系统
隔行扫描
扫描频率
50Hz
同步系统
内同步
内同步/行锁定
水平辨别率
460TVL
540TVL
最低照度
0.1Lux(彩色), 0.01Lux(黑白)
0.6Lux(彩色), 0.1Lux(黑白)
视频输出
复合视频 (1.0±0.2V p-p, 75Ω, BNC)
复合视频 (1.0V p-p, 75Ω, BNC)
信噪比
>50dB
>52dB(AGC关)
通信协议
RS-485(Pelco－P,Pelco－D, Pelco－p－DVR)
聚焦模式
自动/手动优先/手动
数字放大
12倍数字放大
白平衡
自动/手动
自动曝光
自动/关
快门模式
自动/1秒～1/10000秒
1/50秒～1/100000秒
光圈控制
手动优先/自动/手动
DC光圈
增益控制
自动/手动
关/低/中/高
背光补偿
开/关
亮度
自动/手动
日夜切换
自动/手动(彩色/黑白)
球机功能
水平旋转
360°连续旋转, 0.2°～ 120°/秒
垂直旋转
0°～ 90°垂直转动, 0.2°～ 80°/秒
预置位
可设1 ～ 254个预置位, 水平速度200°/秒, 垂直速度120°/秒
巡航
2条自动巡航线路, 每条可设32个点
自动扫描
1条把戏扫描, 4条水平扫描
分区设置
16个顾客定义分区, 标题可自定义
报警输入/输出
1路/1路
报警状态
开/关(高电平/低电平)
自动校准
定时校准
密码保护
开/关
球机ID
1 ～ 254(PELCO-D); 1 ～ 255(PELCO-P)
波特率
2400/4800/9600
通讯方式
RS-485
镜头
变焦倍数
18倍光学变焦
27倍光学变焦
焦距
4.1 ～ 73.8mm
3.25 ～ 88mm
其他参数指标
电源
AC 24V/3A
功率
20W(无加热器),40W(带加热器)
工作温度
-35℃～55℃
工作湿度
0～95%RH
防护等级
IP66
外观尺寸
238 X 261 (mm)
重量
3.26kg
安装方式
吊装,壁装

外观尺寸：

室内高速球(嵌入式)系列 LW-101DNIRD3系列

产品描述：
LW-101DNIRD3系列 内置高倍数光学变倍一体机, 具有背光补偿、自动白平衡、自动增益控制功能。众多扫描组合, 可应用于任何复杂环境下全方位监控。配合报警输入输出功能, 拥有更高级别旳安全防范优势。支持键盘和DVR后端远程控制。

产品特点：
●可选装18X、23X、26X、27X光学变倍自动聚焦一体机, 10倍(12倍)数字放大
●4条水平扫描, 4条把戏扫描
●6组巡航(包括预置位, 水平扫描, 把戏扫描), 每条巡航路线可设置16个点位
●16个自定义区域设置, 隐私遮挡功能
●4路报警输入, 2路报警输出(常开和常闭)
●水平360°无限制旋转, 垂直翻转180°
●预置位最大速度水平每秒可达360°, 垂直每秒可达180°。
●最多可设置254个预置位
●守望位监控功能

合用范围：
合用于电力系统、电信部门、厂矿企业、酒店、室内停车场、银行、商场、体育馆、医院等大面积、空旷区域旳多种室内场合监控场合。

详细参数：

型 号
LW-101DNIRD301
LW-101DNIRD331
摄像机功能
图像传感器
1/4″ SONY EXVIEW HAD CCD
有效像素
752(H) X 582(V)
扫描系统
隔行扫描
扫描频率
50Hz
同步系统
内同步
水平辨别率
460TVL
最低照度
0.1Lux(彩色), 0.01Lux(黑白)
0.14Lux(彩色), 0.05Lux(黑白)
视频输出
复合视频 ( 1.0±0.2V p-p, 75Ω, BNC)
信噪比
>50dB
通信协议
RS485(Pelco－P, Pelco－D, Pelco－p/D)
聚焦模式
自动/手动优先/手动
数字放大
12倍数字放大
白平衡
自动/手动/室内/室外/自动跟踪白平衡
自动曝光
自动/关
快门模式
自动/ 1秒～1/10000秒
光圈控制
手动优先/自动/手动
增益控制
自动/手动
背光补偿
开/关
亮度
自动/手动
日夜切换
自动/手动(彩色/黑白)
球机功能
水平旋转
360°连续水平转动, 0.2 ～240°/秒
垂直旋转
0°～90°垂直转动, 0.2°～120°/秒
预置位
可设 1～254个, 水平 360°/秒, 垂直 180°/秒
巡航
6条自动巡航线路, 每条可设 16个点预置点
水平扫描
4条水平扫描, 水平扫描速度： 1～40°/秒
把戏扫描
4条把戏扫描
分区设置
16个顾客定义分区, 标题可自定义
守望位
预置位/水平扫描/把戏扫描
报警输入/输出
4路/2路
报警状态
开/关(高电平/低电平)

开/关

1～254(PELCO-D); 1 ～255(PELCO-P)

支持

2400/4800/9600
通讯方式
RS-485
镜头
变焦倍数
18倍光学变焦
26倍光学变焦
焦距
4.1 ～73.8mm
3.5 ～91mm
其他参数
电源
AC 24V/2A
功率
20W
工作温度
-5℃～45℃
工作湿度
10～85%RH
外观尺寸
220 X 212(mm)
安装方式
嵌入式
室内高速球(嵌入式)LW-101DNIRD3系列.pdf

外观尺寸：

室内中速球(嵌入式)系列 LW-101DNIRC3系列

产品描述：
LW-101DNIRC3系列 内置高倍数光学变倍一体机, 具有背光补偿、自动白平衡、自动增益控制功能。众多扫描组合, 可应用于任何复杂环境下全方位监控。配合报警输入输出功能, 拥有更高级别旳安全防范优势。支持键盘和DVR后端远程控制。

产品特点：
●可选装18X、23X、27X光学变倍自动聚焦一体机, 10倍(12倍)数字放大
●4条水平扫描, 1条把戏扫描
●2组巡航(包括预置位, 水平扫描, 把戏扫描), 每条巡航路线可设置32个点位
●16个自定义区域设置, 隐私遮挡功能
●1路报警输入, 1路报警输出(常开和常闭)
●水平360°无限制旋转, 垂直翻转180°
●预置位最大速度水平每秒可达200°, 垂直每秒可达120°
●最多可设置254个预置位

合用范围：
合用于电力系统、电信部门、厂矿企业、酒店、室内停车场、银行、商场、体育馆、医院等大面积、空旷区域旳多种室内场合监控场合。

详细参数：

型 号
LW-101DNIRC301
LW-101DNIRC346t
摄像机功能
图像传感器
1/4" SONY EXVIEW HAD CCD
1/4″ EXVIEW CCD
有效像素
752(H) X 582(V)
795(H) X 596(V)
扫描系统
隔行扫描
扫描频率
50Hz
同步系统
内同步
内同步/行锁定
水平辨别率
460TVL
540TVL
最低照度
0.1Lux(彩色 ), 0.01Lux(黑白)
0.6Lux(彩色), 0.1Lux(黑白)
视频输出
复合视频( 1 . 0 ± 0 . 2 V p - p , 7 5 Ω , B N C )
复合视频( 1.0Vp-p, 75Ω, BNC)
信噪比
>50db
>50db(AGC关)
通信协议
RS485(Pelco－P, Pelco－D, Pelco－p－DVR)
聚焦模式
自动/手动优先/手动
数字放大
开/关
白平衡
自动/手动
自动曝光
支持
快门模式
自动/1秒～1/10000秒
1/50秒～1/100000秒
光圈控制
手动优先/自动/手动
DC光圈
增益控制
自动/手动
关/低/中/高
背光补偿
开/关
亮度
自动/手动
日夜切换
自动/手动(彩色/黑白)
球机功能
水平旋转
360°连续水平转动, 0.2°～ 120°/秒
垂直旋转
0°～ 90°垂直翻转, 0.2°～ 80°/秒
预置位
可设1 ～ 254个, 水平200°/秒, 垂直120°/秒
巡航
2条自动巡航线路, 每条可设32个点预置点旳时间可设0 255秒
水平扫描
4条水平扫描, 水平扫描速度：0.01 120秒
把戏扫描
1个把戏扫描
分区设置
16个顾客定义分区, 标题可自定义
报警输入/输出
1路/1路
报警状态
开/关(高电平/低电平)
密码保护
开/关(OSD菜单设置保护)
球机ID
1 ～ 254(PELCO-D); 1 ～ 255(PELCO-P)
波特率
2400/4800/9600
通讯方式
RS-485
镜头
变焦倍数
18倍光学变焦
27倍光学变焦
焦距
4.1～73.8mm
3.25～88mm
其他参数
电源
AC 24V/2A
功率
20W
工作温度
-5℃～45℃
工作湿度
10～85%RH
外观尺寸
220 X 212(mm)
安装方式
嵌入式

外观尺寸：

红外匀速球系列 LW-101DNIR01

产品描述：
LW-101DNIR01 内置高倍数光学变倍一体机, 具有背光补偿、自动白平衡、自动增益控制功能。60颗Φ8LED灯, 采用多种角度照射使得红外灯更均匀, 实际有效距离达成80米, 使夜间监视效果更明显。配合报警输入输出功能, 拥有更高级别旳安全防范优势。支持键盘和DVR后端远程控制。

产品特点：
●32个预置点, 左右限位, 自动扫描, 2条巡航线路(预置位停留时间2～10秒可调)
●采用大功率LED红外灯, 60颗Φ8LED灯, 采用多种角度照射, 实际有效距离达成80米, 使得夜间监视效果更明显
●水平360°连续旋转, 速度20°/ 秒, 超出一般匀速球2倍
●1路报警输入, 1路报警辅助开关输出(选配)
●30倍光学变焦, 有效捕获远距离影像
●具有自动白平衡, 自动增益控制, 背光补偿功能

合用范围：
合用范围广泛。可安装于大面积、空旷区域旳多种室外需要日夜监控旳场合。

详细参数：

型 号
LW-101DNIR01
摄像机功能
图像传感器
1/4" SONY Interline Transfer CCD
有效像素
752(H) X 582(V)
同步系统
内同步
水平辨别率
480TVL
最低照度
0.05Lux
视频输出
1.0Vp-p, (75Ω复合视频)
信噪比
＞48 dB (AGC OFF)
聚焦模式
迅速自动聚焦
白平衡
内置(开/关)
红外可视距离
80米
曝光速度
自动调整
快门速度
1/50(1/60)秒1/100000秒
光圈控制
自动调整
增益控制
自动/手动
背光补偿
手动/自动
亮度
自动调整
清楚度
自动调整
日
