抓拍行人闯红灯系统原理及使用方法.pptx

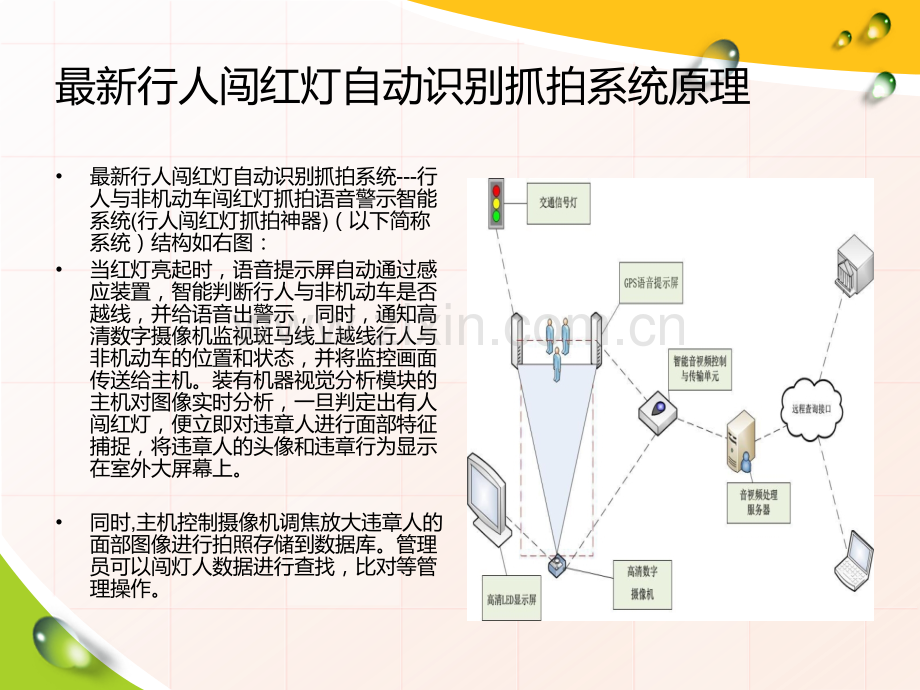

最新行人闯红灯自动识别抓拍系统原理及使用-讲解人-王文丽最新行人闯红灯自动识别抓拍系统原理最新行人闯红灯自动识别抓拍系统-行人与非机动车闯红灯抓拍语音警示智能系统(行人闯红灯抓拍神器)（以下简称系统）结构如右图：当红灯亮起时，语音提示屏自动通过感应装置，智能判断行人与非机动车是否越线，并给语音出警示，同时，通知高清数字摄像机监视斑马线上越线行人与非机动车的位置和状态，并将监控画面传送给主机。装有机器视觉分析模块的主机对图像实时分析，一旦判定出有人闯红灯，便立即对违章人进行面部特征捕捉，将违章人的头像和违章行为显示在室外大屏幕上。同时,主机控制摄像机调焦放大违章人的面部图像进行拍照存储到数据库。管理员可以闯灯人数据进行查找，比对等管理操作。最新行人闯红灯自动识别抓拍系统主要组成部分语音提示屏负责接收红绿灯信号，监测路口是否有行人或非机动车闯红灯，并对违章人进行语音警示。通知高清摄像头拍摄违章人的违章行为，并对面部特征进行识别，存储。高清摄像机 负责采集路口人行横道图像信息，并把拍摄到的图像信息传输到主机。摄像机可以根据环境亮度自动开启关闭照明闪光灯。摄像机选用600线清晰度的CCD传感器，高清保证图像清晰。智能音视频控制模块进行音视频的采集与播放，接收红绿灯信号，协调红外线感应语音提示桩、高清摄像机与主机联动，智能切换屏幕显示内容。最新行人闯红灯自动识别抓拍系统主要组成部分主机 主机将高清摄像机输出的视频信号接收到内存，然后进行预处理，识别分析。一旦有闯红灯发生，立刻通过语音进行警示和劝阻，并把相关的视频，图像信息存入数据库。闯红灯的实时图像会被显示在室外的显示屏上，对周围行人有一定提示和教育作用。主机一般需放在室内，或放置在室外的防尘防雨控制柜里面。每个路口仅需一台主机，可以支持路口8个方向的通行监视。室外显示屏彩色22寸液晶屏或大尺寸LED（2mX3.5m），实时显示闯红灯人的图像信息，并在空闲时段插播公益广告或市政通知、公告等。显示屏数量可根据实际需要定制，分为1,2,4块显示屏3种安装方案。1、每个路口一个室外显示屏，一般安装在靠近警务厅的一侧。2、两个显示屏，在路口呈对角线放置。3、四个显示屏，在路口四角分别放置一个。最新行人闯红灯自动识别抓拍系统主要组成部分机器视觉与人脸检测系统视觉系统(行人闯红灯抓拍神器)就是用机器代替人眼来做测量和判断。视觉系统(行人闯红灯抓拍神器)是指通过机器视觉产品（即图像摄取装置，分 CMOS 和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。分析和人脸检测模块采用OpCYTV作为机器视觉核心，OpCYTV系统经过15年的演变发展，具有稳定高效，识别准确率高等特点，特别适用于目标检测与跟踪,人脸识别与车辆特征识别。最新行人闯红灯自动识别抓拍系统应用效果与主要作用河北五星电力设备有限公司行人与非机动车闯红灯抓拍语音警示智能系统-行人闯红灯自动识别抓拍系统(行人闯红灯抓拍神器)通过语音警示和对违规图片抓拍的即时警示方式，规范行人与非机动车过马路的交通行为，对降低行人与非机动车乱穿红灯引发的交通事故和提高市民文明交通意识具有积极意义。河北五星电力设备有限公司行人与非机动车闯红灯抓拍语音警示智能系统-行人闯红灯自动识别抓拍系统(行人闯红灯抓拍神器)具有24小时全天候行人与非机动车闯红灯违章监控、记录、统计和分析功能。系统能通过高效的人脸图像匹配算法，可以检索出多次闯红灯的违章人，并关联其历次闯红灯时的视频与图像信息，为交警对其采取处罚措施提供有力的证据支持。河北五星电力设备有限公司行人与非机动车闯红灯抓拍语音警示智能系统-行人闯红灯自动识别抓拍系统(行人闯红灯抓拍神器)采用大尺寸，高亮度的室外显示屏，不仅可以实时曝光行人与非机动车的违规图片，而且可以在绿灯时段播放公益性广告、路况信息、交通管制信息、交通宣传标语等，提升了系统在宣传交通文明、提高市民素质方面的作用，从而具有良好的社会效益。最新行人闯红灯自动识别抓拍系统产品展示最新行人闯红灯自动识别抓拍系统产品展示最新行人闯红灯自动识别抓拍系统讲解完毕以上讲解都是本人小小的见识，哪里说得不到的还请见谅！如果跟默写方面相吻合了，那纯属巧合，谢谢您有耐心看到最后一页，在这里我非常的感谢在座的各位！如感觉对您有用请，您可以下载保存，如感觉写的还可以，请评价，谢谢！王-文-丽
