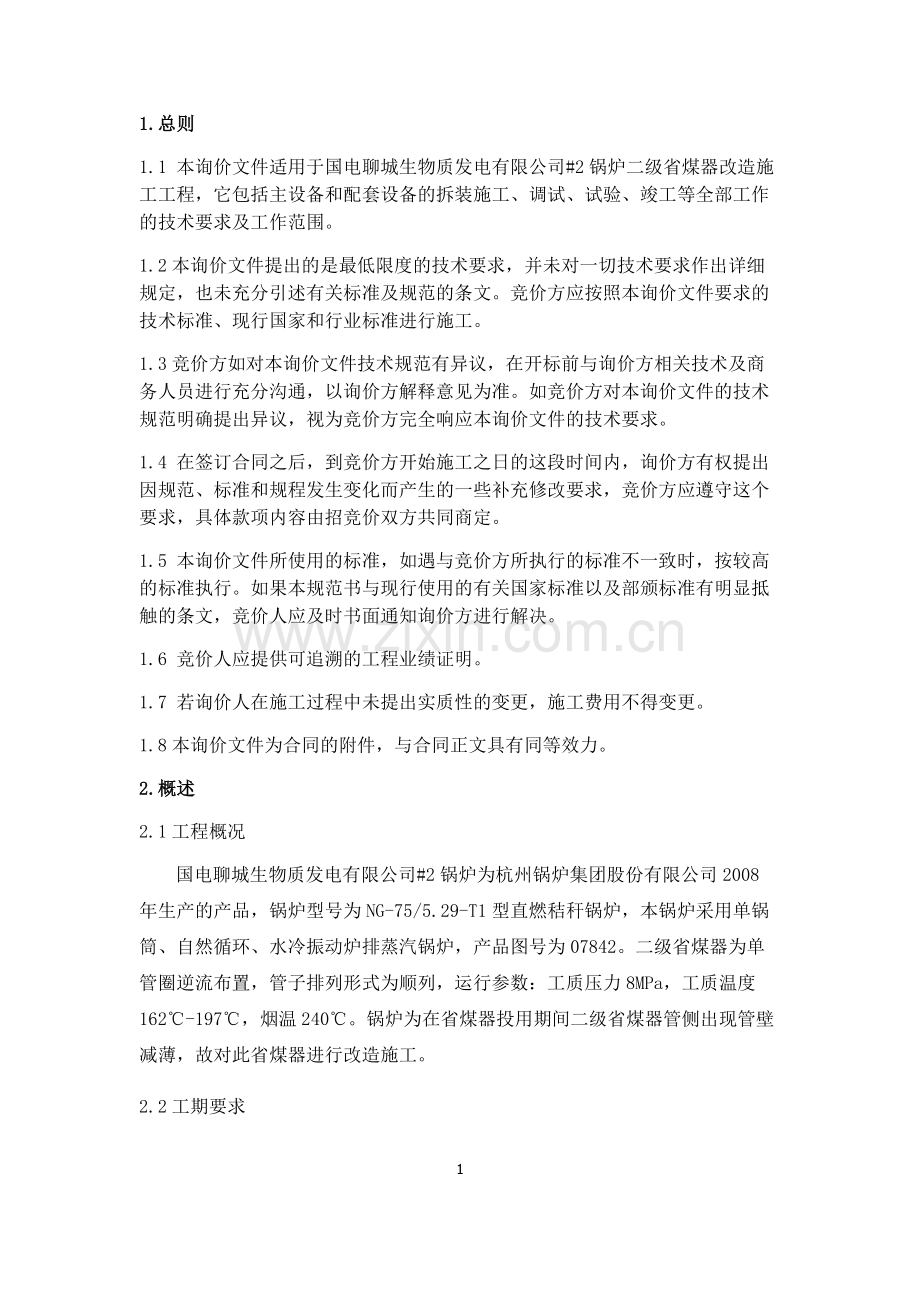

0国电聊城生物质发电有限公司国电聊城生物质发电有限公司#2 锅炉二级省煤器改造询价技术规范书 二一六年五月11.总则1.总则1.1 本询价文件适用于国电聊城生物质发电有限公司#2 锅炉二级省煤器改造施工工程，它包括主设备和配套设备的拆装施工、调试、试验、竣工等全部工作的技术要求及工作范围。1.2 本询价文件提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。竞价方应按照本询价文件要求的技术标准、现行国家和行业标准进行施工。1.3 竞价方如对本询价文件技术规范有异议，在开标前与询价方相关技术及商务人员进行充分沟通，以询价方解释意见为准。如竞价方对本询价文件的技术规范明确提出异议，视为竞价方完全响应本询价文件的技术要求。1.4 在签订合同之后，到竞价方开始施工之日的这段时间内，询价方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，竞价方应遵守这个要求，具体款项内容由招竞价双方共同商定。1.5 本询价文件所使用的标准，如遇与竞价方所执行的标准不一致时，按较高的标准执行。如果本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，竞价人应及时书面通知询价方进行解决。1.6 竞价人应提供可追溯的工程业绩证明。1.7 若询价人在施工过程中未提出实质性的变更，施工费用不得变更。1.8 本询价文件为合同的附件，与合同正文具有同等效力。2.概述 2.概述 2.1 工程概况国电聊城生物质发电有限公司#2 锅炉为杭州锅炉集团股份有限公司 2008年生产的产品，锅炉型号为 NG-75/5.29-T1 型直燃秸秆锅炉，本锅炉采用单锅筒、自然循环、水冷振动炉排蒸汽锅炉，产品图号为 07842。二级省煤器为单管圈逆流布置，管子排列形式为顺列，运行参数：工质压力 8MPa，工质温度162-197，烟温 240。锅炉为在省煤器投用期间二级省煤器管侧出现管壁减薄，故对此省煤器进行改造施工。2.2 工期要求2本项目拟定 2016 年 7 月开始施工，计划总工期为 15 天。3.工程量及技术要求3.工程量及技术要求3.1 工作量3.1 工作量3.1.1 拆除二级省煤器（两段组装式，）炉墙及保温、彩板、固定支架等设施，按改造图纸（图 84221-2-0、图 84221-3-0、图 84220）规定对需要改造部位进行确定位置。3.1.2 拆除影响省煤器安装的部分平台、扶梯、热工测量管件、支架及电缆桥架等。3.1.3 会同厂方人员对改造部位确认具体改造位置：二级省煤器管束、管夹、瓦板等部件全部拆除，新管束、管夹、瓦板、横担等部件施工安装。新管束管径为38*4mm，材质 20G（GB5310），管束总长度约为 4950m，高度为4860mm，总重约为 17t，管道焊口约 192 个。3.1.4 省煤器炉墙、支架、保温、彩板等设施恢复，平台、扶梯及热工测量管件等焊接恢复，炉墙及平台、扶梯刷漆防腐。3.1.5 拆除的管道及设备应安装要求进行存放。3.1.6 应严格按照图纸技术要求进行施工，管道焊接完成应对所有高压焊口进行 100%射线探伤，并出具相应报告，安装全部完成后应进行打压试验及上水试运工作。3.1.7 施工中所需要的所有辅助材料（炉墙钢板、硅酸铝板、岩棉板、勾钉、拧花网、彩钢板、焊材、氧氩气、乙炔、油漆、脚手架等）、工器具及起吊设备等均由施工方自备，甲方只负责省煤器设备的供应。3.1.8 具体工作范围、部件位置及工程量请进行现场测绘确定。3.2 技术要求：3.2 技术要求：施工时由甲方相关部门办理工作票、关闭阀门、隔离系统，方可对原设备拆除，拆除应注意保护其它设备和管道不要损坏。33.2.1 省煤器管道安装：新管道安装前应把内外浮锈和其他杂质清理干净，管道焊接采用氩弧焊打底、氩弧焊照面方式施工。管道焊接安装工程完成后，应对所有管道高压焊口进行 100%射线探伤及打压试验（试验压力12.4MPa）合格，并经验收合格方可进行炉墙焊接恢复施工。3.2.2 管道焊缝位置距离弯管的弯曲起点不得小于管道外径或不小于 100，管道两个对接焊缝间的距离不宜小于管道外径，且不小于 150，焊缝距离支吊架边缘不应小于 50，管道对口符合要求后，应垫置牢固，避免焊接过程中管道移动。3.2.3 管道坡口应用坡口机加工出 302的坡口，钝边 10.5，对口间隙 10.5，距管口 10-15内的管道内外表面露出金属光泽。对接管口断面与管道中心线垂直，其偏斜度1%管道外径，且不大于 2；对接口内壁局部错口不得大于 0.5。3.2.4 焊接角变形在距焊缝 200处，偏斜不得大于 1，焊缝边缘应圆滑过渡到母材，不得有气孔、加渣等缺陷；管夹及支架焊接应牢固整齐、高低一致。3.2.5 焊缝由高压焊工施焊，高压焊工、起重工应持特种作业人员操作证上岗，焊工上岗前焊接试件，每人不少于 2 件。3.2.6 省煤器管束为 48 片单片组装式，要求组装间隙符合图纸要求，按规范安装。管道、组件安装允许偏差见下表序号项目允许偏差管径小于或等于 100mm51水纵平横碳素钢管10 米管径大于 100mm104 附表 1.单位（mm）3.2.7 炉墙外保温总厚度 200mm，其中硅酸铝板及岩棉板各 100mm 厚，容重均不低于 100kg/m3；保温外敷设拧花网，丝径 1.2mm，孔径 20mm；彩钢瓦楞板为 0.75mm，颜色为白色；炉墙钢板材质 Q235-B，壁厚 6mm。施工部位以上所述材料要求全部予以更换。3.2.8 管束瓦板连接处炉墙需进行加工后进行安装。4工程采用的标准、规范4工程采用的标准、规范4.1 竞价方要依据相关的现行国家及行业各种规范、标准对本工程进行施工及验收，具体执行的规范、标准要依据相关施工内容来确定。施工规范、标准或体系包括但不限于如下内容：钢结构工程施工质量验收规范（B50205-2002）建筑施工安全检查标准（JGJ59-1999）电力建设施工质量验收及评价规程 第 2 部分：锅炉机组（DL/T 5210.2-2009）电力建设施工质量验收及评价规程 第 4 部分：热工仪表及控制装置（DL/T 5210.4-2009）电力建设施工质量验收及评价规程 第 5 部分：管道及系统（DL/T 5210.5-2009）电力建设施工质量验收及评价规程 第 7 部分：焊接工程（DL/T 5210.7-2009）管高道差横向弯曲全长 25 米以上25102组允合许安偏装差组件对角线差联箱中线距蛇形管弯头端部长度 组件边管垂直度边缘管与炉墙间隙 10 5705工业设备、管道防腐蚀工程及验收规范（HGJ 229-91）建筑防腐蚀工程施工及验收规范（GB50212-2002）建筑工程施工质量验收统一标准（GB50300-2001）钢结构工程施工质量验收规范 （GB50205-2001）火力发电厂金属技术监督规程（DL/T438-2009）机械设备安装工程安装及施工（GB50231-2009）现场设备、工业管道焊接工程施工及验收规范（GB50236-2010）工业金属管道工程施工规范（GB50235-2010）工业金属管道工程质量验收规范（GB50184-2011）钢熔化焊对接接头射线照相和质量分级（GB3323-2005）焊缝射线探伤质量标准（GB928-1987）钢熔化焊对接接头射线照相和质量分级（GB3323-2005）碳钢焊条(GB/T5117-1995)4.2 上述标准、规范及规程仅是本工程施工安装的最基本依据，并未包括实施中所涉及到的所有标准、规范和规程。实施中所用标准和技术规范均应以合同签订之日为止时的最新版本为准（当相关标准发生抵触时，以最新标准或设计文件为准）。5.项目施工目标控制5.项目施工目标控制5.1 改造后三级验收实现全优；5.2 按网络图进度施工、完成所有项目计划,服从甲方总体进度安排；5.3 施工期间不发生人身伤亡事故；5.4 相关设备不发生渗漏缺陷。6性能考核及质量保证6性能考核及质量保证6.1 施工后三级验收实现全优，每出现一项不合格，考核竞价方合同款项 1000元。67、质量、工期及安全保证要求7、质量、工期及安全保证要求7.1 质量及工期保证7.1 质量及工期保证7.1.1 竞价方应在竞价书中制定有针对性的具体的工程施工方案、施工技术、组织措施，建立质量管理网络，明确各级人员职责。7.1.2 竞价方应遵守询价方的施工进度，制定有效的施工进度图，确保施工进度按计划进行。7.1.3 委托工作必须按期完成，如因竞价方原因造成的总工期延误，每延误一天考核竞价方合同金额 3000 元。7.2“三废”排放及环境治理保证7.2“三废”排放及环境治理保证7.2.1 竞价方在施工时，应严格遵守中华人民共和国环境保护法、中华人民共和国环境噪声污染防治法、中华人民共和国固体废物污染防治法、中华人民共和国大气污染防治法、工业企业噪声标准、大气污染综合排放标准、污水综合排放标准、火电厂大气污染物排放标准等法律、法规及规定。7.2.2 竞价方排出界区内的排放物（如果有）应符合（1）工艺尾气执行大气污染物综合排放标准（GB 162971996）二级标准（2）厂界噪声执行工业企业厂界噪声标准（GB 12348-90）类厂界标准（3）危险废物焚烧污染控制标准（GB18484-2001）执行表 3 标准（4）工业企业噪声控制设计规范（GBJ87-85）7.2.3 竞价方应严格控制工程用的酸、碱、油等可能污染环境的废弃物，严禁直接排放到河流或土壤，必须经有固定的存放点。若竞价方排出界区内的排放物超标时，后果应由竞价方全部承担。7.3 安全生产、文明施工保证7.3 安全生产、文明施工保证7.3.1 竞价方施工时应严格遵守和贯彻中华人名共和国安全生产法、电力建设安全工作规程、电力安全工作规程、电力设备典型消防规程、建筑施工扣件式钢管脚手架安全技术规范、中国国电集团公司火电工程安全文明施工管理办法、中国国电集团公司火电厂现场安全文明生产标准化规范及评定标准、国电聊城生物质发电有限公司检修技改施工现场安全文明规定等国家、行业及公司的相关法律法规。77.3.2 竞价方在安全健康管理方面竞价方应严格遵守电力建设安全健康与环境管理工作规定，建立职业健康安全管理体系，采取必要措施和手段强化施工安全健康文明管理，提高安全健康与文明施工水平，确定严格的安全施工秩序以保证施工人员在施工中的安全与健康。7.3.3 开工前竞价方必须与询价方安监办签定有关安全协议，规范施工过程中相应的安全措施，杜绝一切不安全事故的发生。开工前竞价方到询价方保卫科办理入厂证件，并符合保卫科的有关要求7.3.4 竞价方现场施工时安全标志、文明施工标志、重点防火部位标志、紧急救护和消防紧急联络体制标志应醒目、齐全，具备现场安全设施标准化、文明施工所需的物质条件。7.3.5 竞价方在检修过程中，设备、工具、材料等应摆放整齐，妥善放置，做好检修现场的文明生产。7.3.6 竞价方应对施工区域进行钢性隔离，对施工设备进行有效封堵及保护，并设立醒目的警告标志。7.3.7 竞价方应明确各级安全职责和工程安全控制重点；加强安全教育培训；制定完善的安全文明施工管理制度，并严格执行；安全防护措施要全面。7.3.8 竞价方要确保所有安全设施、施工机具设备和高空作业的设备均符合国家或行业安全技术标准并进行定期检查，有安全员的签字记录；特种设备(升降机、起重机械、厂内机动车辆、防爆电气设备等)在取得主管部门颁发的许可使用证件后使用。7.3.9 竞价方要保证项目中所涉及的特殊工种人员(电工、起重工、焊工、驾驶员等)都经专业培训，并持有主管部门颁发的合格证上岗。7.3.10 竞价方在施工过程中对现场环境或设备造成损坏时，必须进行及时恢复；对现场设备损坏引起重大生产事故时，应根据事故分析情况进行相应的赔偿。7.3.11 竞价方应遵守询价方的安全文明施工规定，询价方有权依据依据相关规定对竞价方违反安全文明施工行为进行考核。8、对检修技术文件的要求8、对检修技术文件的要求8.1 对竞价技术文件要求要求竞价方在竞价文件中附针对询价技术规范书有具体的针对性方案及措施内容，严禁照搬技术规范书内容，否则按照废标处理。8.2 对施工技术文件要求88.2.1 在签订技术协议一周内，竞价方将本次工程的组织机构、质量措施、安全措施、详细施工进度计划、作业任务书、材料计划等文件（不限上列内容）报询价方审核。在施工开始一周前将工作负责人、特殊工种人员名单及资质材料报询价方审核。8.2.2 竞价方检修所做的各项施工技术记录、质检、三级验收报告、发现问题解决方案、检查试验（校验）报告、安装调试文件、测绘图纸及相关计算书等必须齐全准确、符合询价方归档要求，并及时提供给询价方。8.2.3 竞价方内部要有严格的三级验收管理，自检合格后方可提请询价方有关人员验收，指派专人负责项目的验收联系、文件资料网上录入工作。8.2.4 项目结束后 7 天内，竞价方向询价方提供完整的完工报告和施工总结。9、双方责任双方责任9.1 询价方责任：9.1.1 甲方负责办理工作票及施工所涉及的各种申请、批复等手续，指派相关相关检修部专人为甲方驻工地代表，负责合同履行。指定专人负责监护、协调及配合工作，负责对工程安全、质量、工期、进度进行监督检查。9.1.2 询价方负责提供施工电源、水源、气源等。9.1.3 甲方负责提供现有安装设备的相关图纸和相关资料。9.2 竞价方责任：9.2.1 竞价方在工程施工过程中，要严格遵守检修工艺要求，严禁野蛮施工，如果由于乙方工作人员操作不当造成设备部件损坏、丢失等，乙方应照进价赔偿并承担相应责任。9.2.2 竞价方与电厂签订安全协议，并认真遵守，对施工期间自身的安全负责。9.2.3 竞价方自带工程施工所需的全部材料、工器具、劳保用品等并负责工作所需的脚手架。9.2.4 竞价方在施工过程中，对设备和系统的临时改动，施工完毕后必须按原样进行恢复。9.2.5 系统改造过程中所产生的废料乙方无权自行处理，需经甲方确认后，确定处理方案。9.2.6 竞价方负责及时清理施工现场垃圾，竞价方负责对施工现场周围设备进行有效防护，防止油漆等污染其他设备。99.2.7 竞价方负责按照询价方要求采购合格的材料，并组织施工。9.2.8 进行焊接工作的乙方人员必须是具有相应资质的焊工人员，在开展工作前需在甲方金属监督专业人员要求下进行焊接资质认可、技术交底、试烧焊样等，认可后方可开始工作。10、质保期要求10、质保期要求10.1 质保：该项目施工工作质保期一年，质保期内工作范围内的设备、设施出现质量问题,由竞价方免费处理。
