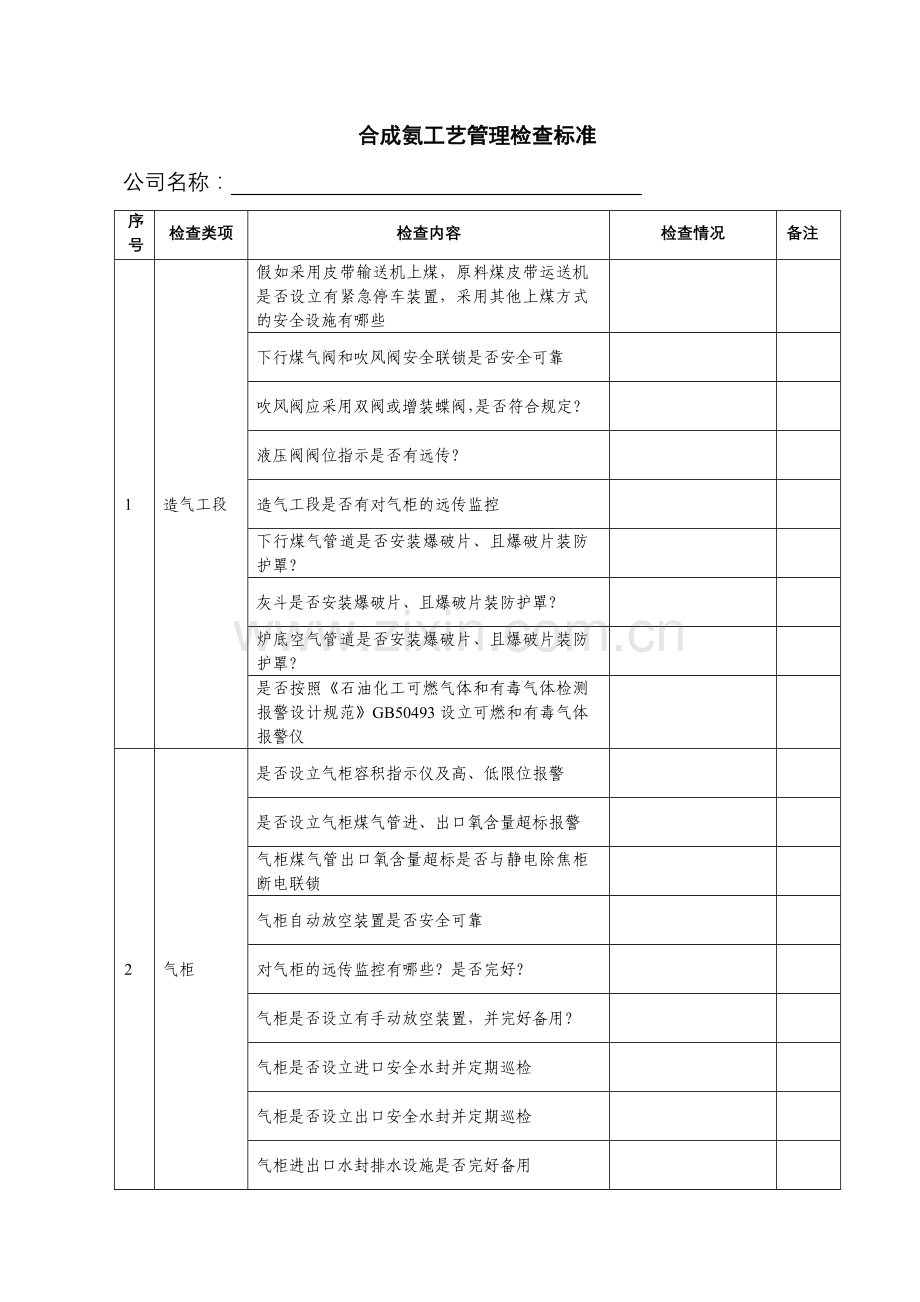

合成氨工艺管理检查标准.doc

合成氨工艺管理检查标准
公司名称：
序号
检查类项
检查内容
检查情况
备注
1
造气工段
假如采用皮带输送机上煤，原料煤皮带运送机是否设立有紧急停车装置，采用其他上煤方式的安全设施有哪些

下行煤气阀和吹风阀安全联锁是否安全可靠

吹风阀应采用双阀或增装蝶阀，是否符合规定？

液压阀阀位指示是否有远传？

造气工段是否有对气柜的远传监控

下行煤气管道是否安装爆破片、且爆破片装防护罩？

灰斗是否安装爆破片、且爆破片装防护罩？

炉底空气管道是否安装爆破片、且爆破片装防护罩？

是否按照《石油化工可燃气体和有毒气体检测报警设计规范》GB50493设立可燃和有毒气体报警仪

2
气柜
是否设立气柜容积指示仪及高、低限位报警

是否设立气柜煤气管进、出口氧含量超标报警

气柜煤气管出口氧含量超标是否与静电除焦柜断电联锁

气柜自动放空装置是否安全可靠

对气柜的远传监控有哪些？是否完好？

气柜是否设立有手动放空装置，并完好备用？

气柜是否设立进口安全水封并定期巡检

气柜是否设立出口安全水封并定期巡检

气柜进出口水封排水设施是否完好备用

气柜放空管或顶部排放管阻火器、消除静电措施是否完善、可靠

人员巡检部位是否设有毒气体报警仪

3
脱硫、净化系统
脱硫塔是否设立压力、液位声光报警和自动调节系统

静电除焦器是否设立有防止产生负压或氧气自动分析仪与静电除焦柜断电联锁设施

铜液再生系统是否设立有超压报警，设安全阀或爆破片

脱碳塔是否设立有液位高、低限报警装置

铜洗塔液位是否设立有高、低限报警装置

脱硫工段是否设立有对气柜的远传监控及也许采用的应急处置措施有哪些

是否设立有防止空气压缩机倒转的止逆装置

高压铜液泵出口管道是否安装有止逆阀

是否独立设立高压吸取和低压再生放空设施

是否按规范设立可燃及有毒气体报警仪

4
联醇工段
是否设立合成塔塔壁温度报警

是否设立合成塔压力报警

甲醇分离器液位是否自动调节

甲醇分离器液位是否设立高低限报警

甲醇中间槽液位是否自动调节

甲醇中间槽液位是否设立高低限报警

净醇洗涤塔液位是否设立高低限报警

废锅液位是否自动调节

废锅液位是否设立高低限报警

净氨塔液位是否自动调节

循环机是否有紧急停车装置

甲醇吸取塔液位是否设立高低限报警

净醇洗涤塔放液压力是否设立高限报警

甲醇中间槽压力是否设立高限报警

放醇管压力是否设立高限报警

系统安全阀设立及校验情况

单向阀设立情况（离心式循环机设立）

系统是否设立有紧急放空阀

是否设可燃气体报警仪

存在放射性危害的液位计处应设立符合规定的保护设施和措施

5
压缩工段（往复式压缩机）
应设立主轴承、轴瓦温度高限报警

应设立主轴承、轴瓦温度高高联锁停车装置

应设立主电机轴承温度高限报警

应设立主电机轴承温度高高联锁停车

应设立润滑油油压高、低、高高、低低报警

应设立润滑油油压低低联锁停车

应设立一级进口压力低限报警

应设立一级进口压力低限联锁停车

新上压缩机应设立电机定子温度高限报警

新上压缩机应设立电机定子温度高联锁停车

应设立冷却水压力低报警

应设立冷却水压力低低联锁停车

是否设立单向阀（出压缩工段）

是否设立紧急放空阀

是否设可燃及有毒气体报警仪

压缩工段（离心式压缩机）
压缩机入口分离器应设液位高限报警

压缩机入口分离器应设液位高联锁停车

压缩机入口应设压力低限报警

压缩机应设立防喘振调节

透平背压排气压力应设立低低联锁停车

透平背压排汽温度应设立高高联锁停车

机组应设立超速联锁跳车

润滑油总管压力应设立低低联锁停车

脱扣油压力应设立低低联锁停车

透平前、后轴振动应设立高高联锁停车

透平轴位移应设立高高联锁停车

透平轴承温度应设立高高联锁停车

应设立调速器故障联锁停车

应设立单向阀（进出工段设立）

其他
应设立紧急放空阀

应设可燃及有毒气体报警仪

6
氨合成工段
合成塔应设立塔壁温度高报警

合成塔应设立温度调节

应设立氨合成塔压差高限报警

应设立氨合成系统压差高限报警

应设立新氢在线分析仪

应设立循环氢在线分析仪

应设立氨分液位自动调节

应设立氨分液位高、低限报警

应设立冷交液位自动调节

应设立冷交液位高、低限报警

应设立废锅液位自动调节

应设立废锅液位高、低限报警

应设立循环气流量远程控制

应设立废锅蒸汽压力自动调节

应设立废锅蒸汽压力高、低限报警

应设立氨冷却器压力高限报警

应设立液氨储槽压力高限报警

设立安全阀（废热锅炉、氨冷却器、水冷却器等部位）

设立紧急放空阀

冷冻液氨储槽区应设应急喷淋设施

应设紧急停车装置或系统

应设可燃及有毒气体报警仪

7
氨储存系统
液氨储罐应设立温度显示

液氨储罐温度应设立高限报警

液氨储罐压力应设立调节装置

液氨储罐压力应设立高限报警

液氨储罐应设立液位高、低、高高、低低限报警

液氨储罐进出口管线应设立设立双切断阀，其中一只出口切断阀为紧急切断阀

超过100m3的液氨储罐应设立设双安全阀

应设防火堤

应设立设备用事故氨罐

排放气氨应进行回收

应急喷淋及清净下水应回收

液氨充装现场应设立喷淋装置、在线计量装置，充装管前第一道阀处应设立紧急切断阀

现场应设洗眼器

应设有毒气体报警仪

8
其他
合成氨全系统应设立人工紧急停车设施和措施

造气、合成系统应设立人工紧急停车设施和措施

应设立仪表风压力低限报警

凡有隔热衬里的设备（加热炉除外），其外壁应设立测温设施

各种传动设备的外露运转部位应安装防护设施

运转设备附有的报警联锁装置应所有投入使用

存在放射性危害的液位计处应设立符合规定的保护设施和措施

生产装置和储运设施中重要的泵、风机和压缩机的操作控制应能实现控制室遥控操作及现场就地操作
