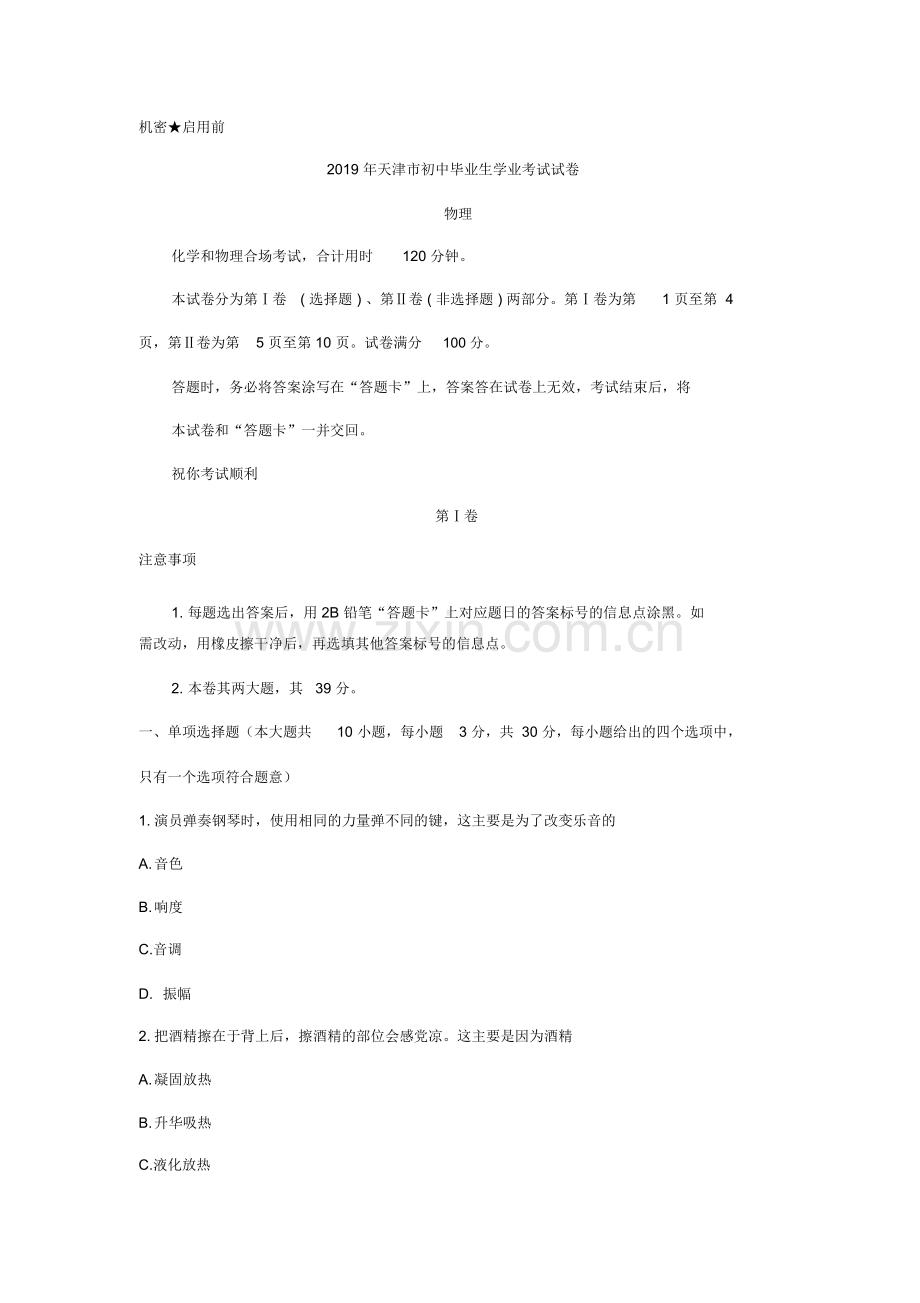

机密★启用前
2019 年天津市初中毕业生学业考试试卷
物理
化学和物理合场考试，合计用时 120 分钟。
本试卷分为第Ⅰ卷 ( 选择题 ) 、第Ⅱ卷 ( 非选择题 ) 两部分。第Ⅰ卷为第 1 页至第 4
页，第Ⅱ卷为第 5 页至第 10 页。试卷满分 100 分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效，考试结束后，将
本试卷和“答题卡”一并交回。
祝你考试顺利
第Ⅰ卷
注意事项
1. 每题选出答案后，用 2B 铅笔“答题卡”上对应题日的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选填其他答案标号的信息点。
2. 本卷其两大题，其 39 分。
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分，每小题给出的四个选项中，
只有一个选项符合题意）
1. 演员弹奏钢琴时，使用相同的力量弹不同的键，这主要是为了改变乐音的
A. 音色
B. 响度
C.音调
D. 振幅
2. 把酒精擦在于背上后，擦酒精的部位会感党凉。这主要是因为酒精
A. 凝固放热
B. 升华吸热
C.液化放热
D.蒸发吸热
3. 光与镜面成 30°角射在平面镜上，反射角是
A.30 °
B.60 °
C.70 °
D.90 °
4. 如用 1 所示，人坐在小船上，在用力前推另一艘小船时，人和自己坐的小船越向后移动，该现象说明了
A. 力物体发生形变
B. 物体间力的件用是相互的
C.力的作用效果与力的大小有关
D.力的作用效果与力的作用点有关
5. 图 2 是滑动变阻器的结构和连入电路的示意图。当滑片 P 向左滑动时，连入电路的电
阻变小的是
6. 小华把装有 30 个鸡蛋的塑料袋从 1 楼提到 3 楼的家里，他提鸡蛋的力做功最接近
A.9J
B.30J
C. 90J
D. 300J
7. 图 3 是用撬棒撬石头的情景，图4 中关于该撬棒提样使用时的杠杆示意图正确的是
8. 利用图 5 所示的装置，可以进行的实验是
A. 探究通电螺线管外部磁场的方向
B. 探究通电导体在磁场中受力情况
C.探究电磁铁磁性强弱与哪些因素有关
D.探究导体在磁场中运动产生感应电流的条件
9. 图 6 中的家庭电路元件，连接顺序正确的是
10. 如图 7 所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光电压表指针偏转明显。则故障原因可能是
A.L1 短路
B.L1 断路
C.L2 短路
D.L2 断路
二、多项选择题 ( 本大题共 3 小题，每小题 3 分。共 9 分。每小题给出的四个选项中，均有
多个选项符合题意，全部选对的得 3 分，选对但不全的得 1 分，不选或选错的得 0 分 )
11. 小明在探究凸透镜成像规律时，做了如下实验: ①用平行光正对凸透镜照射，移动
光屏得到一个最小、最亮的光斑，如图8 所示；②保持该透镜位置不变，将点燃的
蜡烛放在图 9 所示的位置，移动光屏得到烛焰清断的像 ( 图中未画出 ) 。则
A. 实验②中，烛焰在光屏上成放大的像
B. 实验②中，像到透镜的距离一定大于15cm
C. 若增大蜡烛与透镜的距离，所成的像会变大
D.若使该透镜成虚像，蜡烛与透镜的距离应小于 10cm\
12. 现有一个电压不变的电源，两个定值电阻、 R2。先将这两个电阻以某种形式连接
到电源上， R1 消耗功率为
P0:再将它们以某种形式连接到该电源上，
R1 消耗功率
为 9P0。两种连接形式中均有电流通过
R2，则先后两种连接形式中
A.R1 两端的电压比为
1： 2
B.R1 两端的电压比为
1:3
C.R2 消耗的功率比为
4:9
D.R2 消耗的功率比为
2:9
13. 在底面积为 S 的薄形容器内注入适量的水，让空烧杯漂浮在水面上，测出水的
深度为 h0，如图 10 所示 : 再将一金属球放入烧杯中，此时烧杯仍漂浮在水面上，测
出水的深度为 h1，最后将该金属球取出放入水中 ( 空烧杯仍漂浮在水面上 ) ，待金属
球沉底后测出水的深度为 h2。已知水的密度为 ρ水 ，则
A. 金属球的密度为
B. 金属球的密度为
C.金属球沉底后，它对容器底的压力为
D.金属球沉底后，它对容器底的压力为 。
机密★启用前
2019 年天津市初中毕业生学业考试试卷
物 理
第Ⅱ卷
注意事项
1. 用黑色字迹的签字笔将答案写在“答题卡”上（作图可用 2B 铅笔）。
2. 本卷共两大题，共 61 分。
三、填空题 ( 本大题共 6 小题，每小题 4 分，共 24 分 )
14. 标准大气压的值为 1。 013× 105_________；“ kWh”是 _________的单位。
15. 自行车中有很多设计利用了物理知识。例如，轮胎水刻有凹凸不平的花纹，这是为了增
大_________ ；车座设计得宽大软，这是为了减小_________。
16，下列是与光学知识有关的诗句或成语①立竿见影②潭清疑水浅③一叶障目。其中
_________( 填序号 ) 与另外两个所描述的光现象形成的原因不同，它可以用光的 _________
解释。
17. 图 11 是某四冲程汽油机的 ________冲程，在此冲程中内能转化 ________能。
18. 小明在学习“阿基米德原理”时，做了图 12 所示的实验。由图可知物体 A 所受浮力
为________N；由基米德原理可知，丙图中弹簧测力计的示数应为 ________N.
19. 如图 13 所示的电路，电源电压保持不变，闭合开关
S，滑动变阻器滑片
P 从 a 端移
动到 b 端的整个过程中，电流表示数
I 与电压表示数
U 的关系图象如图
14
所示。则
电阻 R1 的阻值为 ________Ω ；当变阻器滑片
P 处于 a 端时，电阻
R1
消耗的电功率为
________W。
四、综合题 ( 本大题共 6 小题，共 37 分。解题中要求有必要的分析和说明，计算题还要
有公式及数据代入过程，结果要有数值和单位 )
20.(7 分 ) 某电热水壶铭牌的部分信息如下表所示。 该电热水壶正常工作时， 把 1kg 水从 20℃ 加热到 100℃用时 7min。已知 c 水 =4.2 ×103J(kg ℃) ，求 :
(1) 水吸收的热量；
(2) 电热水壶的热效率。
21.(6 分 ) 某物理兴趣小组为检测学校附近某条河的水质，需要测量河水的密度。取样后，
他们利用天平和量筒进行了测量，实验过程如下 :
【实验步骤】
(1) 用已调平衡的天平测出空烧杯的质量为18g；
(2)
向烧杯中倒入适量的河水，测出烧杯和河水的总质量，如图
5 所示:
(3)
将烧杯中的河水全部例入量筒中，读出量筒中河水的体积，如图
16
所示
【实验数据处理】
在下表中填入上述实验数据及计算结果
烧杯的质量
烧杯与河水的质量
河水的质量
河水的体积
河 水
的密度ρ
m1/g
m2/g
m/g
V/cm3
/(g.cm
-3 )
18
【实验评估】
按该实验方案测出的河水密度比实际值 __________( 选填“偏大”或“偏小”
22.(6 分 ) 小明同学在探究重力势能的大小与什么因素有关时，提出了如下猜想
猜想一 : 物体的重力势能与物体的质量有关
猜想二 : 物体的重力势能与物体所在高度有关
) 。
:
为了验证上述猜想，他计划利用小桌、沙子、质量不同的铁块和刻度尺进行实验；如图 17
所示， 将小桌桌腿朝下放在平整的沙面上， 把铁块从距桌面某一高度由静止释放， 撞击在桌
面的中心部位，记录桌腿进入沙子的深度。
按上述方案进行实验，其实验数据如下表所示。
(1) 实验中通过比较 __________来判断物体重力势能的大小；
(2) 为了验证思一，需选择表中 __________( 填实验序号 ) 三组数据进行分析；
(3) 分析表中①②③的实验数据，可得出的结论是 :____________________ 。
23.(6 分 ) 用如图 18 所示的滑轮组， 将一重为 450N 的物体以 0.1m/s 的速度匀速向上提起
2m，
拉力 F 为 200N。求 :
(1)
滑轮组的机械效率
(2)
拉力 F 的功率
24.(6 分 ) 现有一个电压约为 36V 的电源 ( 电压保持不变 ) ，一个量程为 0~1A 的电流表，三个阻值已知的电阻 R1(20Ω ) 、R2(30Ω ) 、R3(10k Ω ) ，开关和导线若干。请合理选择器材设计实验，比较精地测出的约为 10Ω 的未知电阻 Rx 的阻值。要求 :
(1) 画出实验电路图；
(2) 写出主要的实验步骤和需要测量的物理量；
(3) 写出待测电阻 Rx 的数学表达式 ( 用已知量和量量表示 ) 。
25.(6 分 ) 若架设在两地之间的输电线发生了短路，
如何方便快捷地确定短路的位置
?针对这
一实际问题，某物理兴趣小组模拟真实情景，
运用 “建模”思想进行了研究用两条足够长的
电阻丝模拟输电线 ( 每条电阻丝单位长度阻值为
r) ，将导线连在电阻丝
A 处模拟输电线短路，
如图 19 甲所示， 他们把一个电源 ( 电压恒为 U0) 、一个定值电阻 ( 阻值为 R0)和一块电压表用
导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图
19 乙所示。检测
时将盒外的两根导线分别与模拟输电线
B 端的两接线柱相连， 从而构成检测电路。 通过读取
盒内电压表示数，经过计算得知短路处到
B 端的距离。
请你解答如下问题 :
（1）在图 19 乙所示的检测盒内画出元件连接情况的电路图；
（ 2）根据你设计检测电路，推导出AB间距离 L 与电压表示数 U的关系式；
（ 3）进一步研究发现，当电压表的量程为0-U0/2 号时，如果短路位置改变，需要考虑测量
值超电压表量程的可能，于是在检测盒中增加两个单刀双掷开关 ( 符号 ) ，通过操作这两个开关来改变电压表的连接， 完成检测。 请在改进后的检测盒内画出元件连接情况的电路图。
2019 年天津市初中毕业生学业考试
物理参考答案
一、单项选择题 ( 本大题共
10 小题，每小题
3 分，共 30 分)
1.C
2.D
3.B
4.B
5.A
6.C
7.A
8.D
9.B
10.A
二、多项选择题 ( 本大题共
3 小题，每小题
3 分，共 9 分。全部选对的得
3 分，选对但
不全的得
1 分，不选或选错的得 0 分 )
11. ABD
12.BC
13.AC
三、填空题 ( 本大题共 6 小题，每小题 4 分，共 24 分 )
14.Pa: 电
15. 摩擦:压强
16. ②；折射
17. 做功:机械
18.1 ； 1.5
19.10 ； 0.1
四、综合题 ( 本大题共 6 小题，共
37 分)
20.(7
分 )
(1)336x10 5J
(2)80 ％
21.(6
分 )
烧杯的质量
烧杯与河水的质量
河水的质量
河水的体积
河水的密度ρ
m/g
m2/g
m/g
3
/(g.cm
-3
)
V/cm
1
18 49 31 30 1.03
偏大
22.(6 分 )
(1) 桌腿进入沙子的深度
(2) ①④⑤
(3) 质量相同的物体，位置越高，具有的重力势能越大。
23， (6 分)
(1)75%
(2)60W
24.(6 分 )
(1) 如图
(2) 实验步骤
①按电路图连接电路
②只闭合开关 S1，读出电流表的示数为 I1
③只闭合开关 S2，读出电流表的示数为 I2
表达式：
25.(6 分 )
解法一
(1) 如图 2
(2) AB间电阻
L 与 U的关系式
解法二
(1) 如图答 3
(2) AB间电阻
R=(U0-U)R 0/U
L 与 U的关系式
