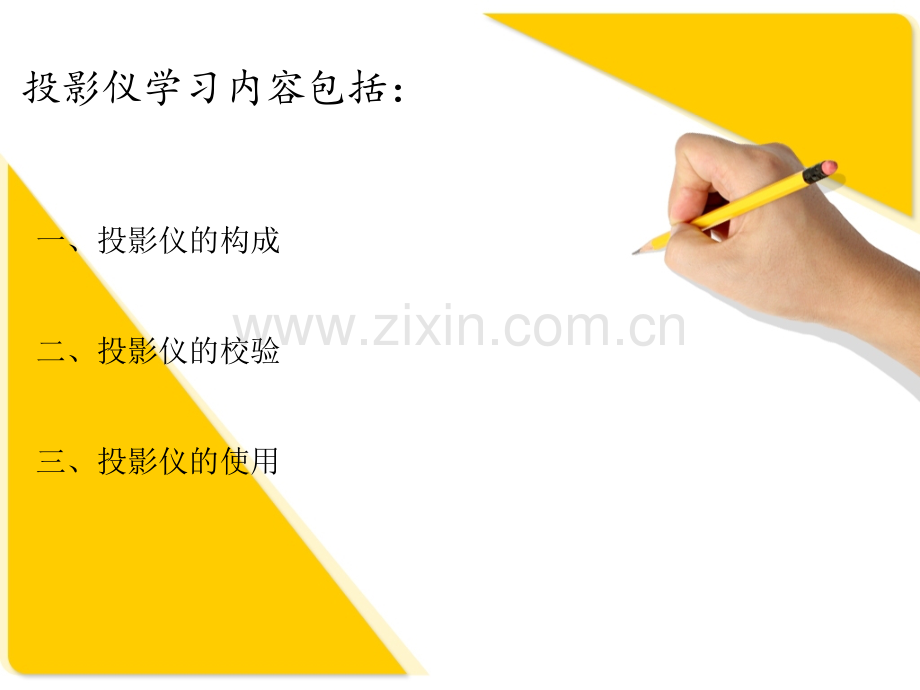

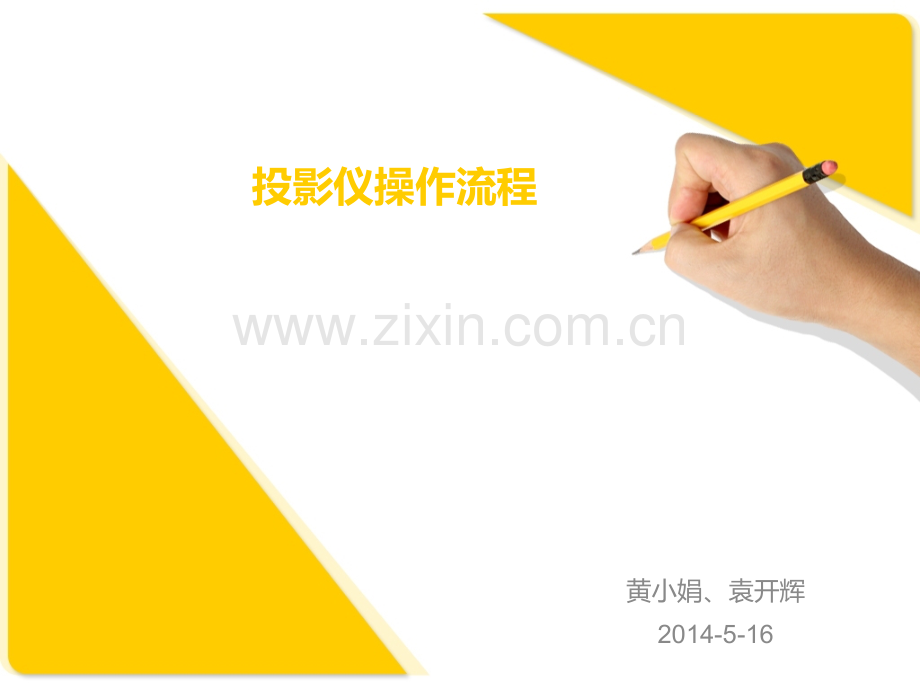

投影仪操作流程黄小娟、袁开辉2014-5-16投影仪学习内容包括：一、投影仪的构成 二、投影仪的校验 三、投影仪的使用 一、投影仪的构成1.硬件-Rational（万濠）VMS-4030Z向调节（对焦）手柄测针投影镜头电源开关及指示灯底光（绿）调节按钮表面光源（白）调节按钮工作台X向调节手柄控制盒红点辅助按钮确认踏板Y向调节手柄2维内的坐标建立3维内的坐标建立导出文件格式焦距投影区创建元素创建元素的方法构造元素标注数据显示区元素列表放大一、投影仪的构成2.软件-QMS3D-M-v1.0.1.7图形显示区二、投影仪的校验1.1点击影像处理-像素校正-像素校正进入校正程序1.2按照软件左下角提示在投影区的四个区域按顺序（顺时针或逆时针）分别测定圆，完成后输入像素校正的名称后保存。1.3对已保存的像素校正结果可以进行管理 （存档、读档）1、影像校验（像素校正）二、投影仪的校验1.1点击探针测量系统-探针系统管理-校正1.2填写测头直径后点击设置，进入测头校正。在标准球上分层打点后跟标准球直径D=24.8218进行比较；如果公差在0.003mm内，则测头精度满足要求。2、测头校验三、投影仪的使用 1.将工件放在工作台上，通过X/Y调节手柄调整工件位置；打开红点辅助开关后用Z向调节手柄调整焦距，使零件轮廓达到最清晰状态；（注：调整焦距时，可先将镜头调至较高倍率下观察，调整到位后镜头调回）调整底光，使轮廓在底光映衬下明显无暗影。A.焦距、光线调整OK B.焦距不到位 C.光线不到位 2.将被测元素调整至投影区，选择元素类型及取样 方法后，在屏幕上选择元素后双击确认。三、投影仪的使用 3.几种典型取样方法介绍鼠标采点，可用于对精度要求不高或轮廓比较明显时的快速取点整体巡边，用于快速创建元素，用于构建元素的点数量可在巡边参数设置中设置，默认100多段巡边，可舍弃无用轮廓，使用一个元素的某几段进行元素构建十字线取点，此方法精度最高；可使用确认踏板取点，取点数量在下示对话框中设置切换成测头模式时，用测头取点三、投影仪的使用 4.元素构造 选取所需构造元素选取对象（按ctrl多选），点击需要构造的元素构造元素。5.坐标创建 选取坐标元素（点、直线），使用相应方法建立坐标系 原点 坐标轴摆正 坐标轴旋转三、投影仪的使用 6.根据所测元素及要求选取相应元素后，点击评价栏功能键完成元素评价。7.在数据选择区中设置显示内容及尺寸公差；点击导出设置-excel导出设置对输出报告格式及输出内容进行设置；点击导出excel导出最终报告 元素列表 选择输出（显示）内容点击三、投影仪的使用 8.点击导出设置-excel导出设置 对输出报告格式及输出内容进行设置；9.点击导出excel导出最终报告。谢谢！
