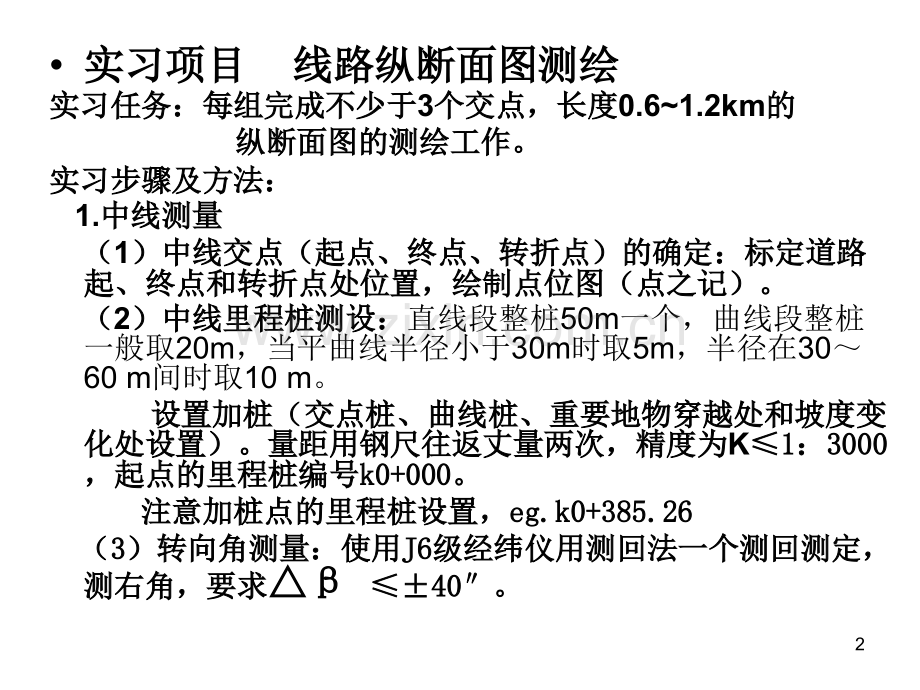

12实习项目实习项目 线路纵断面图测绘线路纵断面图测绘实习任务：每组完成不少于实习任务：每组完成不少于3个交点，长度个交点，长度0.61.2km的的 纵断面图的测绘工作。纵断面图的测绘工作。实习步骤及方法：实习步骤及方法：1.中线测量中线测量 （1）中线交点（起点、终点、转折点）的确定：标定道路）中线交点（起点、终点、转折点）的确定：标定道路起、终点和转折点处位置，绘制点位图（点之记）。起、终点和转折点处位置，绘制点位图（点之记）。（2）中线里程桩测设：）中线里程桩测设：直线段整桩50m一个，曲线段整桩一般取20m，当平曲线半径小于30m时取5m，半径在3060 m间时取10 m。设置加桩（交点桩、曲线桩、重要地物穿越处和坡度变设置加桩（交点桩、曲线桩、重要地物穿越处和坡度变化处设置）。量距用钢尺往返丈量两次，精度为化处设置）。量距用钢尺往返丈量两次，精度为K11：30003000，起点的里程桩编号，起点的里程桩编号k0+000k0+000。注意加桩点的里程桩设置，注意加桩点的里程桩设置，eg.k0+385.26eg.k0+385.26 （3 3）转向角测量：使用）转向角测量：使用J6J6级经纬仪用测回法一个测回测定，级经纬仪用测回法一个测回测定，测右角，要求测右角，要求 4040。344圆曲线要素的计算切线长 T=RTAN(/2)曲线长 L=R 外矢距 E=Rsec(/2)-1切曲差 D=2T-L5切线支距法6偏角法72.纵断面水准测量纵断面水准测量（1）临时水准点的布设及水准测量（基平测量）：）临时水准点的布设及水准测量（基平测量）：沿中线方向在使用方便和易于保存的地方每隔约沿中线方向在使用方便和易于保存的地方每隔约300500m设置一个临时水准点，作为纵断面水准测量（中平测量）分设置一个临时水准点，作为纵断面水准测量（中平测量）分段附合和施工引测高程的依据。测量临时水准点的高程，要段附合和施工引测高程的依据。测量临时水准点的高程，要求将测区附近水准点纳入闭合水准路线，用双仪高法测量，求将测区附近水准点纳入闭合水准路线，用双仪高法测量，闭合差满足基平水准测量精度的要求。闭合差满足基平水准测量精度的要求。（2）纵断面水准测量（中平测量）：以相邻两临时水准点为一）纵断面水准测量（中平测量）：以相邻两临时水准点为一测段，从一个临时水准点出发，沿中线用视线高程法测量各测段，从一个临时水准点出发，沿中线用视线高程法测量各中桩高程，再附合到另一个临时水准点上，若高差闭合差中桩高程，再附合到另一个临时水准点上，若高差闭合差满足要求，则里程桩不作调整。若超过限差要求，则重测该满足要求，则里程桩不作调整。若超过限差要求，则重测该测段。测段。8线路的横纵断面测量视线高程法测量要点：一个后视一个前视，若干个中间视，后视与前视参与平差改正，读数到毫米，其余读到厘米。视线高为H原+后视。910=i1-i2，T=R TAN(/2)R(i1-i2)/2,L=R 2T,y=x2/2R11竖曲线计算竖曲线计算竖曲线可按下列近似公式计算：=i1-i2，T=R TAN(/2)R(i1-i2)/2,L=R 2T,y=x2/2R,E T2/2R 式中：R竖曲线半径（m）；i1，i2相邻纵坡度，上坡为正，下坡为负；相邻纵坡的代数差，0时为凸形竖曲线，0时为凹形竖曲线；T竖曲线切线长度（m）；L竖曲线长度(m)；E竖曲线外距(m)；x竖曲线上任一点距起点或终点的水平距离(m)；y竖曲线上任一点距切线的纵距(m)。12=i1-i2，T=R TAN(/2)R(i1-i2)/2,L=R 2T,y=x2/2R13竖曲线计算竖曲线计算在凸形竖曲线内:未设竖曲线的设计标高=转折点高程计 算桩与转折点的高差。设计标高未设竖曲线的设计标高y在凹形竖曲线内:未设竖曲线的设计标高转折点高程+计算桩与转折点的高差。设计标高=未设竖曲线的设计标高+y143.纵断面图绘制纵断面图绘制 水平比例尺水平比例尺1：1000，高程比例尺，高程比例尺1：100，以里程为横坐标，以里程为横坐标、高程为纵坐标，将纵断面图绘制在坐标计算纸上或用、高程为纵坐标，将纵断面图绘制在坐标计算纸上或用CAD绘制数字图后打印出图。绘制数字图后打印出图。15线路的纵断面测量纵断面图绘制。水平比例尺放大1020倍为高程比例尺。设计标高=起点高程+I*桩距 16实习的注意事项：1.在领取仪器时要严格检查，发现问题要向实验室管理仪器的老师及时反映，否则，出现问题自己负责。2.班长将全班分为四个小组，各选取一名组长，并将分组名单和联系方式交给指导老师，组长任务是每天与指导老师联系和协调小组成员完成实习任务，小组成员应密切配合，有问题及时向指导老师反映。3.在实习中要注意人身及仪器安全，如果仪器由于使用及保管不当损坏，按实验室有关条例赔偿。4.易出问题的有钢尺和经纬仪。5.在实习中要遵守纪律，不得随意旷课，有事要请假，如缺课达半日，将不给实习成绩。6.外业记录不许涂改，实习成果干净整洁、有条理。17实习上交成果：每人一张道路纵断面图（横坐标1：2000，纵坐标1：100）；中线测量和纵断面测量的数据订成一册。
