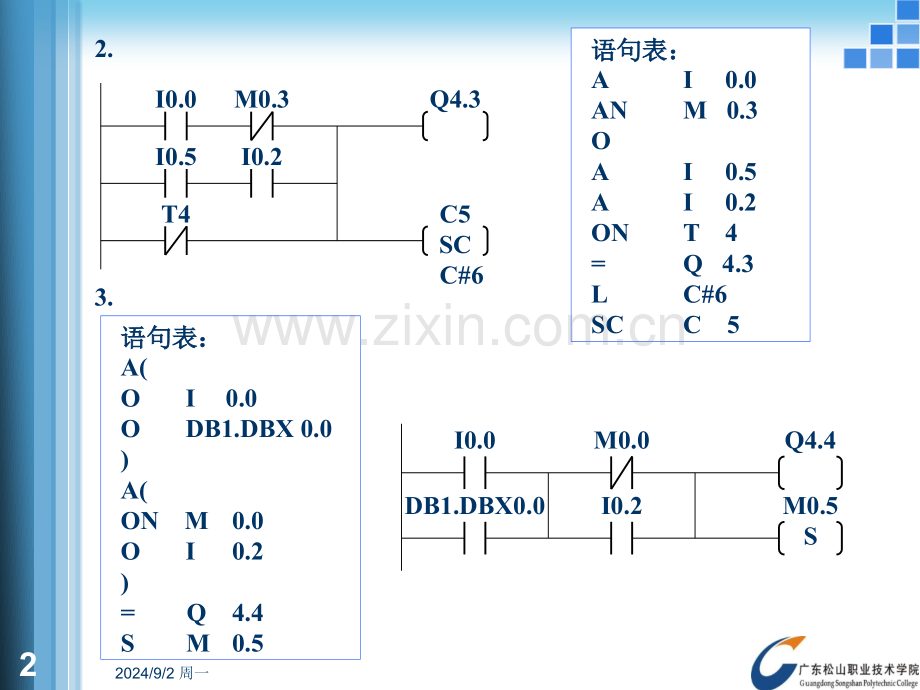

2024/9/2 周一1总复习总复习一、程序转换题一、程序转换题 梯形图和语句表的相互转换 I0.0I0.2I0.1I0.3C5Q4.3T5SDS5T#3S语句表：语句表：A(AI 0.0ANI 0.1OI 0.2)AI 0.3ONC 5=Q 4.3LS5T#3SSDT 52024/9/2 周一22.I0.0I0.5M0.3I0.2T4Q4.3C5SC C#6语句表：语句表：AI 0.0ANM 0.3O AI 0.5AI 0.2ONT 4=Q 4.3LC#6SCC 5语句表：语句表：A(O I 0.0O DB1.DBX 0.0)A(ON M 0.0O I 0.2)=Q 4.4S M 0.5I0.0DB1.DBX0.0M0.0I0.2Q4.4M0.5S3.2024/9/2 周一34.M0.1Q4.0Q4.0Q4.0I0.0M0.1M0.0PM0.1Network 2：Network 1：语句表：语句表：Network 1:AI0.0FPM0.0=M0.1Network 2:AM0.1ANQ4.0O ANM0.1AQ4.0=Q4.02024/9/2 周一45.I0.0I0.3M0.0NNOTM0.1#C0RQ4.3语句表：语句表：A I 0.0FN M 0.0=M 0.1A M0.1A I0.3=L20.0A L20.0BLD102=Q4.3A L20.0NOT R C02024/9/2 周一56.I0.6DB1.DBW4I0.3C4CDCMP=IIN1IN2MW2语句表：语句表：A I 0.6A(L MW 2L DB1.DBW 4=I )A I 0.3CD C 42024/9/2 周一67.I1.6L#10000MUL_DIEN ENOIN1 OUTIN2MD6LD20L#27648DIV_DIEN ENOIN1 OUTIN2LD20LD20MOVEEN ENOIN OUTLW22MW20语句表语句表1：A(A(A I1.6 JNB _001 L MD6 L L#10000 *D T LD20 AN OV SAVE CLR _001:A BR )JNB _002语句表语句表2：L LD20 L L#27648 /D T LD20 AN OV SAVE CLR _002:A BR )JNB _003 L LW22 T MW20_003:NOP 0 2024/9/2 周一78.序顺功能图转换为梯形图I0.0I0.3M0.0M0.1Q4.0Q4.1M0.2Q4.0M0.3T0M0.4Q4.2I0.1I0.2T0I0.3初始步初始步快进快进工进工进暂停暂停8s快退快退起动起动2024/9/2 周一810.序顺功能图转换为梯形图M0.0M0.1Q4.0M0.2Q4.1M0.3M0.5I0.2I0.1I0.3I0.4Q4.2Q4.3M0.4M0.6C0减减1I0.0I0.5I0.6预置预置C02024/9/2 周一9二、程序设计题二、程序设计题 1.用I0.0控制Q4.6延时接通延时断开电路。控制要求如下图所示，完成梯形图程序。I0.04sQ4.63sT6的常开触点的常开触点I0.0T6T7Q4.6T6SD S5T#4ST7SF S5T#3S2024/9/2 周一10二、程序设计题二、程序设计题 2.用定时器设计周期和占空比可调的振荡电路。I0.0ON时，在Q4.7端输出先断开2s，再接通3s的时钟脉冲；I0.0=OFF时，关闭时钟脉冲。完成梯形图程序。T9I0.0T8Q4.7T8SD S5T#2ST9SD S5T#3S2024/9/2 周一11二、程序设计题二、程序设计题 3.按下启动按钮I0.0，Q4.0控制的电机运行30S，然后自动断电，同时Q4.1控制的制动电磁铁开始通电，10S后自动断电。用扩展的脉冲定时器和断开延时定时器设计控制电路。I0.0T0Q4.0T0SES5T#30ST1SFS5T#10SQ4.0T1T0/Q4.0Q4.12024/9/2 周一124.按下启动按钮按下启动按钮I0.0，Q4.0延时延时10S后变为后变为ON，按下停止按，按下停止按钮钮I0.1，Q4.0变为变为OFF，用扩展的接通延时定时器设计梯形，用扩展的接通延时定时器设计梯形图程序。图程序。2024/9/2 周一135.在按钮在按钮I0.0按下后按下后Q4.0变为变为1状态并自保持，状态并自保持，I0.1输入输入3个个脉冲后（用脉冲后（用C1记数），记数），T0开始定时，开始定时，5S后后Q4.0变为变为0状态，状态，同时同时C1被复位，设计梯形图。被复位，设计梯形图。2024/9/2 周一146.用用S、R和上升沿、下降沿检测指令设计满足如下波形的和上升沿、下降沿检测指令设计满足如下波形的梯形图。梯形图。I0.0I0.1Q0.02024/9/2 周一157.用接在用接在I0.0输入端的光电开关检测传送带上通过的产品，输入端的光电开关检测传送带上通过的产品，有产品通过时有产品通过时I0.0为为ON，如果在，如果在10S内没有产品通过，由内没有产品通过，由Q0.0发出报警信号，用发出报警信号，用I0.1输入端外接的开关解除报警信号。输入端外接的开关解除报警信号。设计梯形图程序。设计梯形图程序。2024/9/2 周一168.如果如果MW4中的数小于等于中的数小于等于IW2中的数，令中的数，令M0.1为为1，反之，反之令令M0.1为为0。设计语句表程序或梯形图程序。设计语句表程序或梯形图程序。2024/9/2 周一178.如果如果MW4中的数小于等于中的数小于等于IW2中的数，令中的数，令M0.1为为1，反之，反之令令M0.1为为0。设计语句表程序或梯形图程序。设计语句表程序或梯形图程序。2024/9/2 周一1812.为了避免太大的负载变化，电动机正反向点动控制只允为了避免太大的负载变化，电动机正反向点动控制只允许在许在2s封锁时间之后运动。例如：电动机向右点动运行，它封锁时间之后运动。例如：电动机向右点动运行，它只能在只能在2s封锁时间过后才能向左点动。（电动机正转启动信封锁时间过后才能向左点动。（电动机正转启动信号为号为I0.0，正转输出信号为，正转输出信号为Q4.0；反转启动信号为；反转启动信号为I0.1，反，反转输出信号为转输出信号为Q4.1。）。）2024/9/2 周一1914.当当S1动作和动作和S2不动作时，在所有三个例子中的灯不动作时，在所有三个例子中的灯HL应该应该点亮。完成程序。点亮。完成程序。2024/9/2 周一2015、小车在初始状态时停在中间，限位开关、小车在初始状态时停在中间，限位开关I0.0为为ON，按，按下起动按钮下起动按钮I0.3，小车按图所示的顺序运动，最后返回并停，小车按图所示的顺序运动，最后返回并停止在初始位置。画出控制系统的顺序功能图。止在初始位置。画出控制系统的顺序功能图。I0.2I0.0I0.1Q0.1Q0.0M0.1M0.2M0.3M0.0M0.1M0.2M0.3I0.3I0.0I0.1I0.2I0.3Q0.0Q0.1Q0.0初始初始步步正转步正转步反转步反转步正转步正转步2024/9/2 周一2120、下图是某剪板机的示意图，开始时压钳和剪刀在上限位位置，限位开关、下图是某剪板机的示意图，开始时压钳和剪刀在上限位位置，限位开关I0.0和和I0.1为为ON。按下起动按钮。按下起动按钮I1.0，工作过程如下：，工作过程如下：板料右行板料右行板料右行板料右行（Q0.0为为ON）压压压压钳下行钳下行钳下行钳下行（Q0.1为为ON并保持，压紧板料后，压力继电器并保持，压紧板料后，压力继电器I0.4为为ON）剪刀下行剪刀下行剪刀下行剪刀下行（Q0.2为为ON）压钳和剪刀上行压钳和剪刀上行压钳和剪刀上行压钳和剪刀上行（Q0.3和和Q0.4为为ON）。完成一个工作循环后，）。完成一个工作循环后，自动开始下一周期的工作，直到剪完自动开始下一周期的工作，直到剪完10块料后停止在初始状态。设计顺序控制块料后停止在初始状态。设计顺序控制功能图。功能图。剪板机控制系统剪板机控制系统I0.0I0.1I1.0M0.0S Q0.1I0.4M0.2I0.4剪完C0预置预置C0M0.1Q0.0I0.3起动C0M0.3Q0.2I0.2未剪完M0.6C0减减1Q0.3I0.0M0.7I0.1M0.4M0.5Q0.42024/9/2 周一22三、补全程序题三、补全程序题 1.有下列参数：M0.0、IB4、PIW256、MW102、MD24、ID0、5.000000e000、1.000000e+000等，请将它们填写到下图中合适的位置。FC105E N E N OIN HI_ L IM RET_ VALL O _ L I M O U TBIPOLAR A AB BC CD DE EF F位置位置数数 据据APIW256B5.000000e000C1.000000e+000DM0.0EMW102FMD24
