可编程控制系统PLC检修作业指导书.doc

上传人:w****g 文档编号:4280490 上传时间:2024-09-02 格式:DOC 页数:12 大小:193.54KB
下载 相关 举报

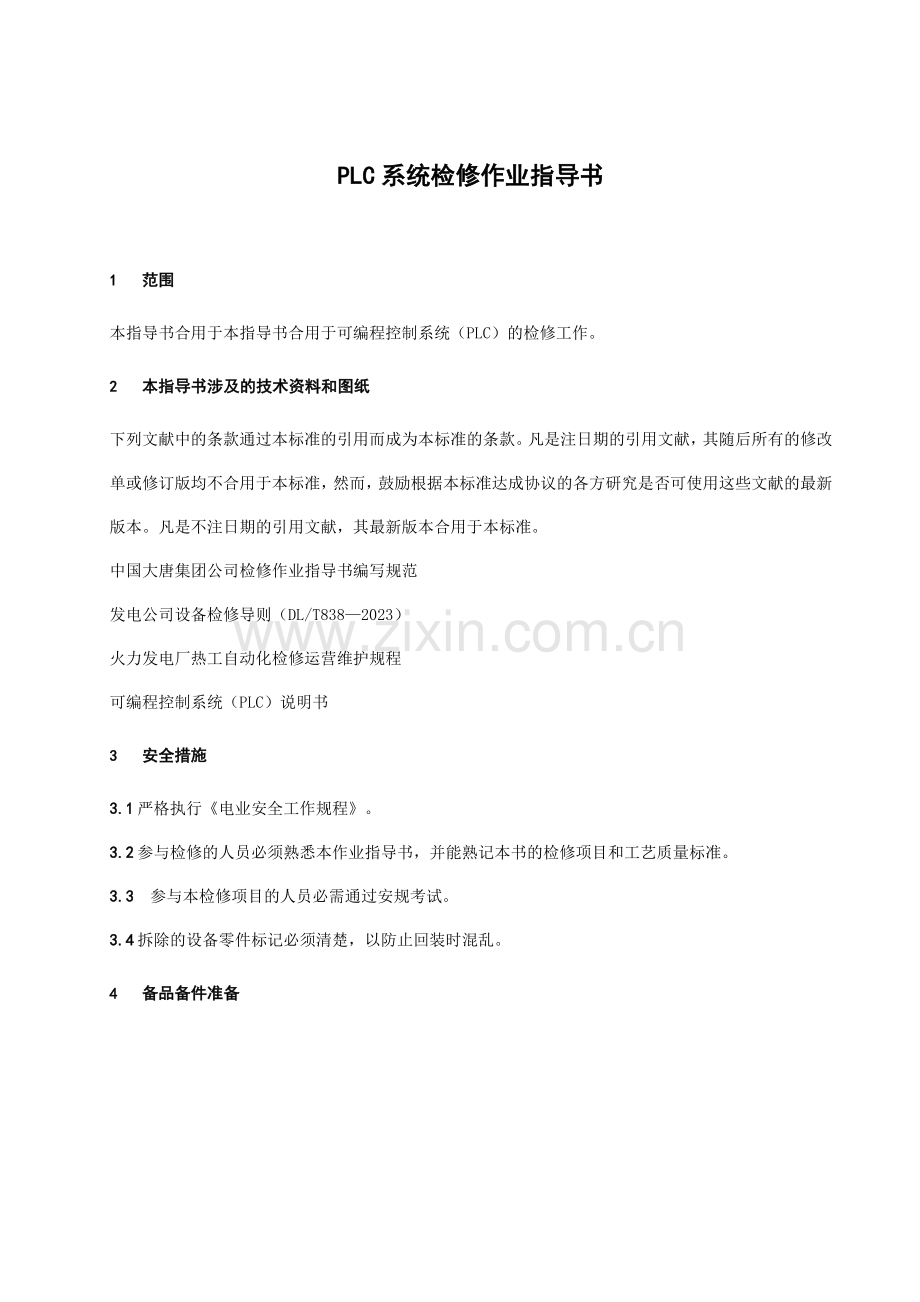

可编程控制系统PLC检修作业指导书.doc_第1页
第1页 / 共12页
可编程控制系统PLC检修作业指导书.doc_第2页
第2页 / 共12页
可编程控制系统PLC检修作业指导书.doc_第3页
第3页 / 共12页
可编程控制系统PLC检修作业指导书.doc_第4页
第4页 / 共12页
可编程控制系统PLC检修作业指导书.doc_第5页
第5页 / 共12页
点击查看更多>>
资源描述

1、PLC系统检修作业指导书1 范围本指导书合用于本指导书合用于可编程控制系统(PLC)的检修工作。2 本指导书涉及的技术资料和图纸下列文献中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文献,其随后所有的修改单或修订版均不合用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文献的最新版本。凡是不注日期的引用文献,其最新版本合用于本标准。中国大唐集团公司检修作业指导书编写规范发电公司设备检修导则(DL/T8382023)火力发电厂热工自动化检修运营维护规程可编程控制系统(PLC)说明书3 安全措施3.1 严格执行电业安全工作规程。3.2 参与检修的人员必须熟悉本作业指导书

2、,并能熟记本书的检修项目和工艺质量标准。3.3 参与本检修项目的人员必需通过安规考试。3.4 拆除的设备零件标记必须清楚,以防止回装时混乱。4 备品备件准备序号名称规格型号单位数量1.DPU模块CPU44-E(欧姆龙)块12.通讯模块LK201-V1 LK201-V1块13.数字量输入模块DI 425块14.数字量输出模块DO 430块15.模拟量输入模块AI 700块16.电源模块PS 465740块17.继电器RM2S-UL AC 220V/24V个各20序号名称规格型号单位数量8.DPU模块CPU 414-4H(西门子)块19.通讯模块CP 443-1(西门子)块110.数字量输入模块S

3、M 321(西门子)块111.数字量输出模块SM 322(西门子)块112.模拟量输入模块SM331(西门子)块113.模拟量输出模块SM332(西门子)块114.电源模块6EP1 336-3BAOO(西门子)块115.DPU专用电池(西门子)块216.继电器PELEMECANIQUE个205 现场准备及工具5.1 工具准备一、材料类序号名称型号单位数量备注1棉纱公斤12胶带盘23蛇皮管米104皮管米105二、工具类1电工组合工具1套2电子清洗剂KC-252瓶3无静电毛刷1把4活动扳手6寸2把5尖嘴钳1把6平口螺丝刀各种型号1把7十字螺丝刀各种型号1把8对讲机1对9白布4米10棉纱2公斤11电

4、烙铁35W1把12试电笔1把13吹灰器1个14数字式万用表FLUKE 1块15毛刷15寸2把16兆欧表500V1块5.2 控制器和模件冗余切换实验5.21将主运营的主控制器和模件拔出。5.22实验过程中,系统应能正常、无扰动、快速的切换到从运营主控制器和模件运营或将从运营主控制器和模件改为主运营状态,故障诊断显示应对的,除模件故障和冗余推动等相关报警外。系统应无任何异常发生。 (H1)5.3办理相关工作票 检查验证工作票。 危险点分析卡办理完毕。 计算机控制系统停运检修前做好软件和数据的完全备份工作。 (W1)6 检修工序及质量标准6.1 程控柜及上位机各站停电。 确认PLC程控系统总电源具有

5、停电条件。 将各程控柜电源和各上位机电源及现场电源(访问电源)逐个关闭。 停PLC程控系统总电源、UPS供电电源并挂牌。6.2 程控柜各站及各上位机站检查、清灰6.2.1 程控柜各站及I/O卡件拆卸及清灰 将程控柜各DPU和I/O卡件按物理位置做好标记(有地址拨码的取下时还需标清地址码),取下固定螺丝并收存好。 拆除的设备零件标记必须清楚,以防止回装时混乱 拔掉各DPU和I/O卡件的通信线和接线,依次取下各DPU和I/O卡件,包缚防静电隔层并按I/O站分类统一放置在干燥、清洁、安全处。 用吹灰器对I/O卡件插槽、端子板和电源箱进行吹灰,必要时用清洗剂擦拭。 检查I/O柜内和电源箱部分是否完好。

6、 用吹灰器对继电器柜进行清灰并检查柜内有无明显异常。 用吹灰器对DPU和I/O卡件进行清灰,必要时用清洗剂擦拭。 检查DPU和I/O卡件外观有无异常,跳线是否对的。 检查各接线板的端子线是否松动,各接线板跳线是否对的。 将检查后的完好的DPU和I/O卡件依次插入原位置。 更换机柜散热风扇。6.2.2 上位机各站维修。 主机清灰,显示器清灰。 键盘清灰,鼠标检查清灰。 检查各网卡插接是否良好,各插头线是否松动。 更换CPU风扇。6.3 投切通信网络上任意节点的设备,网络通信应正常6.3.2在通信网络任意节点上轮流切断节点设备总线间的某一通信连接线,系统应无犯错、死机或其他异常现象。6.3.3选择

7、下列方法,进行通信总线冗余切换实验:(a)拔出主运营网络的插头;(b)断开主运营总线电缆或终端匹配器。6.3.4实验过程中,通信总线应自动切换到冗余总线运营;指示灯指示和系统工作应正常;检查系统数据不得丢失、通信不得中断、热工设备故障报警对的、诊断画面显示应与实验实际相符。6.4 绝缘检查 依次去掉PLC程控供电系统所有电源接头两端插头。 检查电气电源柜至PLC程控电源柜电缆绝缘,用500V绝缘表测量电缆各芯的对地电阻,其阻值应不小于20M。 检查PLC程控电源柜至各程控柜电源电缆绝缘,用500V绝缘表测量电缆各芯的对地电阻,其阻值应不小于20M。 检查PLC程控电源柜至各上位机电源电缆绝缘,

8、用500V绝缘表测量电缆各芯的对地电阻,其阻值应不小于20M。 (H2)6.5 接地检查 检查各机柜接地线是否正常,各屏蔽线是否单点接地。 系统的接地铜板到大地的接地电阻2。6.6 恢复系统上电 插好PLC程控系统所属通讯线及电源线,用固定螺丝固定。 确认CPU和I/O卡件及上位机各站等已安装完好,各卡件或电源箱的电源开关均处在断开或关闭位置。 恢复PLC系统总电源。 依次恢复各上位机及DPU和各卡件电源。 检查各CPU及卡件运营状态是否正常,I/O机柜、电源箱或卡件风扇运营是否良好。 检查各上位机画面显示、通信状态及操作级别是否已恢复正常。6.7 系统冗余功能检查6.7.1 CPU主从切换实

9、验 切换前每对DPU工作正常,主从状态明确。 手动进行往复两次切换,观测DPU状态和切换时间是否符合规定以及站上设备状态是否因此变化。 再用主CPU掉电的方式反复上一步,观测从DPU是否能正常切为主DPU工作状态。 做好实验记录。6.7.2 PLC程控系统总电源功能检查实验 确认两路总电源均处在正常供电状态。 测量记录两路电源参数,确认符合技术规定(电压波动10额定电压,频率范围为50Hz0.5Hz)。 依次轮换断开其中一路总电源,应自动无扰切换至副电源供电,观测供电情况是否正常。 恢复供电方式(若出现整个系统掉电的情况,应先断开各支路电源,再进行系统供电恢复)。 做好实验记录。 (H3)6.

10、8 系统功能检查 6.8.1人机接口功能检查 检查显示、操作、组态修改、组态下装、画面修改、数据存储、报警功能等。6.8.2显示功能的检查 显示器功能完整,不偏色6.8.3 通道精度的检查 抽取部分AI、AO通道进行校验,检查其精度是否符合设计规定。 对更改后测试正常的组态文献和画面进行备份。6.8.4 各上位机的时钟同步功能检查 核对各上位机的时钟应当一致。 (W2)6.9 组态检查、修改、备份6.9.1组态及界面修改 对修改前的系统组态文献和画面进行备份。 认真阅读“逻辑组态和画面修改变更单”。 根据技术告知“逻辑组态和画面修改变更单”规定进行修改。 对组态文献进行下装。 对更改后的组态文

11、献和画面进行备份。 认真做好逻辑组态和画面修改记录。6.9.2系统检查、调试 在线测试修改或新增设备操作、控制功能。 观测测试结果是否符合技术规定。 (W3)6.10电子间工程师站环境检查 电子间工程师站空调运营良好。 电子间工程师站的照明是否正常,如有不亮,及时更换。 电子间工程师站内温、湿度计应工作良好,环境温度宜保持在1528(厂家规定0-70),相对湿度宜保持在590,在任何情况下,不允许结露。o 电子间工程师站卫生应符合规定。 (W4)6.11工作验收及终结。 检查各卡件工作状态是否正常。 清点工具和仪器,清扫现场,做到工完料尽场地清。 终结工作票,设备投入使用。7 检修记录序号设备

12、名称功能检查备注说明1.电源及电源模块检查2.CPU模块3.DI/DO模块4.恢复系统上电5.网络测试6.上位机检查7.电缆绝缘检查8.系统接地检查9.系统冗余检查10.人机接口功能检查11.显示功能的检查12.通道精度的检查13.各上位机的时钟同步功能检查14.画面及组态检查15.系统调试16.电子间工程师站环境检查7.1 PLC系统检查记录7.2 其它记录表1 双电源切换实验双电源切换实验实验环节序号实验环节及标准1测量记录两路电源参数,确认符合技术规定(电压波动10额定电压,频率范围为50Hz0.5Hz)2检查确认两路电源总开关及各站电源分开关所有处在“合闸”位置3拉开主电源总开关,各站

13、应自动无扰切换至副电源供电,检查并记录切换前后各站运营状态及失电报警情况实验记录主电源参数测量副电源参数测量操作站号切换前状态切换后状态拉开主电源失电报警情况:合上主电源失电报警情况:实验结论实验人员 时间:备注:2.1 本实验仅合用于设计为双路电源并能实现自动无扰切换的控制系统,对某些虽然设计两路电源供电但不能自动切换的控制系统,不能进行此项实验。8 不符合项目解决单(W5)不符合项事实陈述:检修负责人(签字): 检修单位负责人(签字):日期: 年 月 日 日期: 年 月 日纠正、防止措施: 返工 返修 让步接受 报废设备部点检员(签字):日期: 年 月 日 纠正、防止措施意见: 批准 不批

14、准设备部部长(签字):日期: 年 月 日纠正、防止措施完毕情况:检修负责人(签字): 日期: 年 月 日纠正和防止措施验证意见:监理(签字): 日期: 年 月 日纠正和防止措施验证意见:设备部点检(签字):日期: 年 月 日9 竣工报告单(W6)项目名称检查级别A级工作负责人检修单位一、 计划检修时间 年 月 日 时 至 年 月 日 时实际检修时间 年 月 日 时 至 年 月 日 时二、检修中进行的重要工作三、检修中发现并消除的重要缺陷四、尚未消除的缺陷及未消缺的因素五、技术记录情况六、设备变更或改善情况,异动报告和图纸修改情况七、质量监督点执行情况本项目设立H点 个,W点 个; 检查合格的H

15、点 个,W点 个;八、设备和人身安全情况九、重要备品配件、材料消耗记录名 称规格型号实耗量备 注十、检查与检查意见检修工作负责人 合格 不合格署名: 日期:检修单位 合格 不合格署名: 日期:监理监理负责人 合格 不合格署名: 日期:监理主管 合格 不合格署名: 日期:业主点检员 合格 不合格署名: 日期:专业主管 合格 不合格署名: 日期: 10 质量签证单序号工 作 内 容验证点工作负责人自检检修单位验证监理验证业主验证签字日期签字日期签字日期签字日期1控制器模件冗余切换H12验证工作票W13通信网络冗余切换实验H24模件系统或机柜供电冗余切换实验H35组态检查、修改、备份W26电子间工程师站环境检查W37工作验收及工作票终结。W48不符合项关闭(可选)W59竣工报告单W610作业指导书关闭H4
