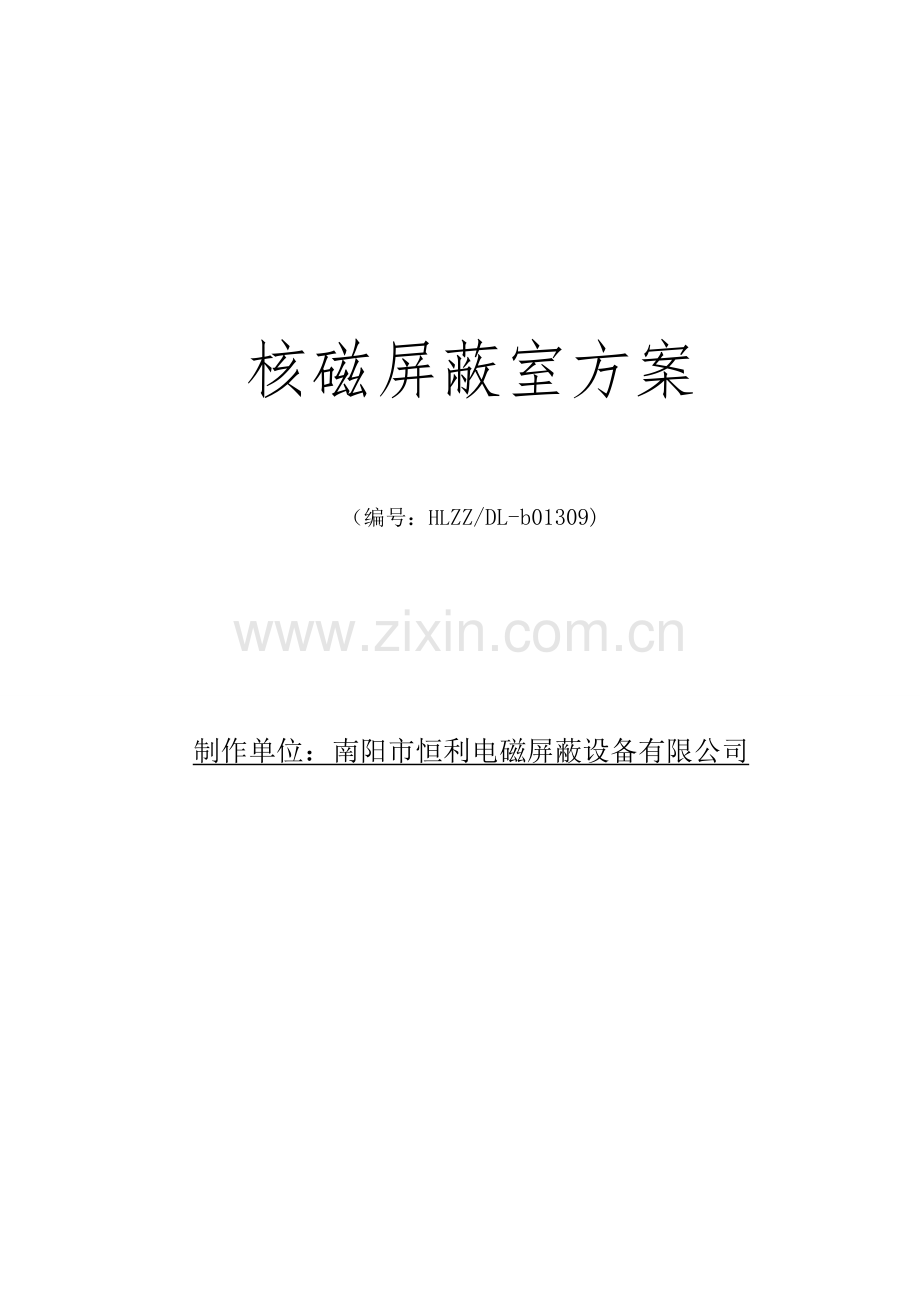

核磁屏蔽室方案
（编号：HLZZ/DL-b01309)

制作单位：南阳市恒利电磁屏蔽设备有限公司

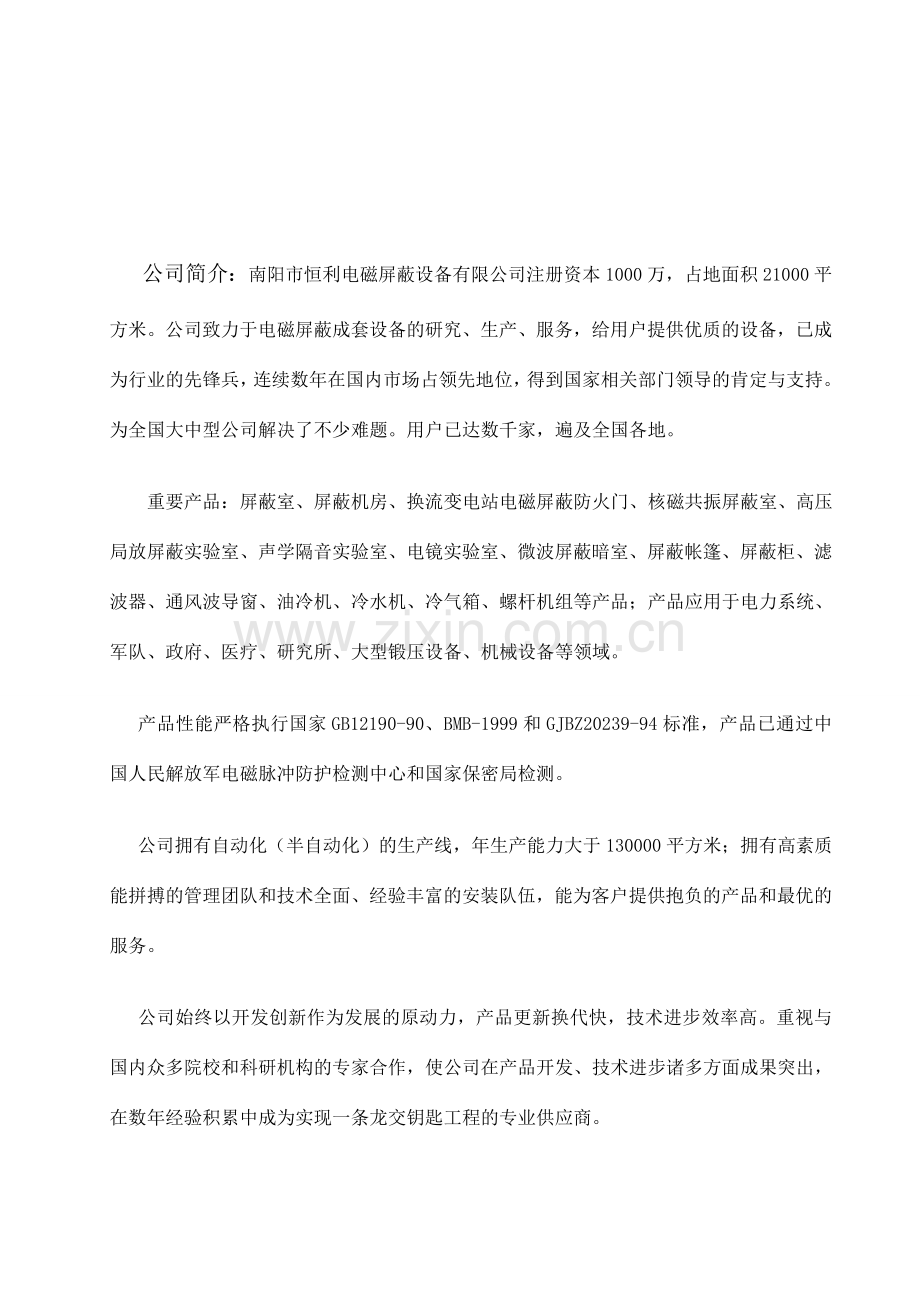

公司简介：南阳市恒利电磁屏蔽设备有限公司注册资本1000万，占地面积21000平方米。公司致力于电磁屏蔽成套设备的研究、生产、服务，给用户提供优质的设备，已成为行业的先锋兵，连续数年在国内市场占领先地位，得到国家相关部门领导的肯定与支持。为全国大中型公司解决了不少难题。用户已达数千家，遍及全国各地。
  重要产品：屏蔽室、屏蔽机房、换流变电站电磁屏蔽防火门、核磁共振屏蔽室、高压局放屏蔽实验室、声学隔音实验室、电镜实验室、微波屏蔽暗室、屏蔽帐篷、屏蔽柜、滤波器、通风波导窗、油冷机、冷水机、冷气箱、螺杆机组等产品；产品应用于电力系统、军队、政府、医疗、研究所、大型锻压设备、机械设备等领域。
  产品性能严格执行国家GB12190-90、BMB-1999和GJBZ20239-94标准，产品已通过中国人民解放军电磁脉冲防护检测中心和国家保密局检测。
  公司拥有自动化（半自动化）的生产线，年生产能力大于130000平方米；拥有高素质能拼搏的管理团队和技术全面、经验丰富的安装队伍，能为客户提供抱负的产品和最优的服务。
  公司始终以开发创新作为发展的原动力，产品更新换代快，技术进步效率高。重视与国内众多院校和科研机构的专家合作，使公司在产品开发、技术进步诸多方面成果突出，在数年经验积累中成为实现一条龙交钥匙工程的专业供应商。
  公司在电力系统、变压器、互感器、电缆开关厂的检修高压局放实验屏蔽工程中业绩显著，得到知名公司的认可，得到用户的一致好评。
  公司恪守“诚信第一、服务第一”的经营理念，愿与各科研院所、厂家携起手来，走向未来!
恒利人：
     恒利     解决电磁屏蔽问题的专家——营销人员通过专业培训，与您共同拟定最佳的屏蔽方案。
     恒利     最完美的产品——致力于分析市场，研究开发新品，超越客户的盼望，提供最完美的产品。
     恒利     创名牌产品铸精品工程——众口皆碑的品牌，始终让用户买得放心，用得称心。
     恒利    全方位服务于客户—密切联络客户，建立信息反馈网络，满足客户的需求，服务全面跟进。

应用领域：用于核磁共振扫描仪也许受到干扰的场合。
一、性能指标：
１０ＭＨｚ～１００ＭＨｚ≥１００ｄＢ
（按国标ＧＢ１２１９０－９０方法测试）
绝缘阻抗：＞３０００Ω
接地电阻：＜１Ω
相对湿度：≤８０％
大 气 压：８６～１０６Ｋｐａ
照明亮度：１００～１５０ＬＸ
二、系统配置及重要技术指标：
核磁屏蔽室整体尺寸：长７米×宽５米×高３．５米；
手动核磁屏蔽门尺寸：高２．１米×宽１．２米（外开门）；
绝缘地坪尺寸：长８．２米×宽６．２米（沿墙起高０．６米）；
屏蔽观测窗：１．２ｍ×０．８５ｍ；
通风窗：６００ｍｍ×３００ｍｍ １个，６００ｍｍ×６００ｍｍ １个，
３５０ｍｍ×３５０ｍｍ １个；
电源滤波器：２０Ａ／２２０Ｖ（２个），
接地滤波器（１个）；
屏蔽性能：１０ＭＨｚ～１００ＭＨｚ＞１００ｄＢ；测试方法按国标ＧＢ１２１９０－９０ 。
在１０００ｐＦ耦合电容的测试回路条件下背景噪音＜２ｐＣ
照明用电电源滤波器：２５Ａ／２２０Ｖ ２路
壳体机械性能：屏蔽体不平度≤４ｍｍ／Ｍ２，屏蔽体垂直度≤６ｍｍ
二年内变形限度：顶部下陷 ≤８ｍｍ 底部凹陷 ≤３ｍｍ
三、核磁屏蔽室的设计安装方案
３．１、屏蔽壳体：
屏蔽体的使用寿命是２０－３０年，屏蔽壳体的抗震等级按照８级计算。考虑到磁场影响
和拆装方便，采用铜板拼装式设计。
核磁屏蔽室底面设计：
屏蔽室在核磁仪放置位置地沟规定：２．８ｍ×２．８ｍ×０．９ｍ，室内其他地方挖深为：５５
公分，水平以下３０公分用Ｃ２５混凝土浇筑。对浇注地基水泥沙浆磨平，进行双层ＳＢＳ防水
解决，铺设高强度的绝缘地坪，然后进行屏蔽体地面制作。
屏蔽室壳体设计：
屏蔽体是用０．３５ｍｍ紫铜板及优质松木框架（刷防火涂料）拼装结构。拼装模块之间
夹多层铜网衬垫，采用Ｍ６＊１００不锈钢螺栓紧固。
３．２屏蔽门设计：
手动单开屏蔽门，尺寸：１．２ｍ宽×２．１ｍ 高（外平开式）；
根据屏蔽室现场特点，采用单外开屏蔽门。屏蔽室门是影响整个屏蔽室屏蔽效果的
最重要部位，是保持屏蔽系统总性能免于退化的最薄弱部件，也是系统中唯一可动部分，
因此保持屏蔽门屏蔽效能的稳定性尤为重要。门的结构为单扇平开式，门板采用铜板、
木龙骨和不锈钢框架焊接制成，门框边沿采用指型铍青铜弹片密封，使用无磁锁具。
３．３观测窗设计：
观测窗为双层屏蔽玻璃内衬３０目铜网，双层铜网之间距离为５－６公分，以提高屏蔽
效能，保证高清楚度。
３．４、辅助系统
● 接地系统
屏蔽室的接地系统采用单独电网接地系统方式，即用绝缘地坪隔离和系统零电位接
地（使用接地滤波器），规定接地电阻不大于１Ω。
● 截止波导窗平衡通风系统
屏蔽室采用不锈钢全焊式网状通风截止波导窗，其插入衰减与屏蔽室一致。
对进出屏蔽室的制冷管道、失超管等，采用不锈钢焊接压紧解决。
● 电气设计施工：
根据屏蔽室使用规定及国家有关的设计标准，充足考虑屏蔽室内系统工作的性质和
任务，以电源供配电的质量、安全性和技术上的先进性、人员工作环境的舒适性等为设
计原则。
按照各设备用电负荷的大小，选择合适线径的电力电缆和不同容量的电源滤波器；
选用低泄漏电流的电源滤波器，插入衰减与整个屏蔽室的综合效能一致；室内的电源采
用穿管走线，按规定位置配置电源插座。
电源连接，可以输出２２０Ｖ电压，适应不同设备的需要。电源经滤波器进入屏蔽室，
需要穿过屏蔽室墙面。
屏蔽室顶部安装无电磁干扰的直流ＬＥＤ照明灯具，照度在３００勒克斯。根据安装高度，
合理地拟定灯具的间隙。保证屏蔽室内光线的均匀性。为防止照明设备产生的干扰影响，
灯具通过屏蔽室中的电源滤波器供电。
３．５、照明配置：
１，ＬＥＤ高效能照明灯具１６套，分单双路。
２，开关两路，分别控制８套照明灯。
３，插座３个。两个墙插，一个检修插座。
４，两回路电源。照明直流电，插座交流电。
四、生产工艺流程：
屏蔽体采用先进工艺设计，经专业技术人员和机器生产及制作（设计—下料—制作
模块—质检—框架防腐／防火等解决）；主配件加工（门、窗、波导窗），检查合格—
装箱—发运。
●产品说明：
屏蔽壳体、屏蔽门、屏蔽观测窗、通风波导窗、电源滤波器、等均在工厂质检合格，
方可出厂。保证质量，省工省时。
●现场安装工艺流程：
医院场地地面硬化磨平、防潮解决好后屏蔽公司进场－－绝缘层－－地面屏蔽解决
—安四周模框－－模块缝隙解决—屏蔽门—屏蔽窗—传导板框—波导窗—滤波器及电
气布线—地面解决—内装饰（墙：安装龙骨＋木质吸音装饰板＋铝盖缝条；顶：安龙
骨吊件、Ｔ铝、安微孔铝合金板）—安灯具、开关、插座—配电箱—进磁体定位固定
—二次进场封洞口及装饰—ＰＶＣ抗静电地板安装—直流电源、电源滤波器连线，通电
检查测试，出测试报告。
五、安装规范：
１、防潮层采用焊接拼缝，第二层压在第一层缝的中心。
２、地面ＰＶＣ板绝缘应铺平整、整齐、无缺陷、无缝隙。
３、屏蔽室模块拼装，尺寸一定要与图纸相符，墙面垂直误差不超过６ｍｍ。
４、屏蔽门、观测窗、传导板（双向吊线）垂直度误差不超过２．５ｍｍ。
５、内墙面装修平整美观，墙体平整度不大于４ｍｍ，墙面垂直度不大于５ｍｍ。
６、屏蔽室内照明线路要严格按照图纸施工，所有线路必须穿线管，交直流进入配
电箱应明显分开并贴上标签，火、零，地线三色分明。所有线路不准在磁体的
正上方通过。
７、设备进口不能小于２．８ｍ（宽）＊２．８ｍ（高）下口与正负０平，以方便磁体进入，磁
体应严格按照图纸定位。
８、内装饰走线槽为不能下沉的的地面可做明线槽。
９、屏蔽绝缘电阻小于１ＫΩ。
１０、严格按照客户的施工进度和质量操作。
其它：材料明细请参照设备价格单。
六、装修方案
１，顶部采用微孔铝天花（６００＊６００）吊顶，主、副龙骨均采用铝材质，不免有磁性。
２，墙面采用多孔木质吸音板装修，具有静音、美观效果。
３，地面先做环氧自流平解决，保证平整、坚固、耐用。然后，再铺设塑胶（ＰＶＣ）
及踢脚线解决。
七、工程质量保证措施。
１，建立完善的质量保证体系，严格按照ＩＳＯ９００２质量认证体系运营，加强工程施工
和质量监控的管理。
２，加强对施工操作工艺质量控制，逐级做技术交底，使参与施工人员熟悉本工程
重要特点：设计意图和技术规定、质量标准、操作规程及质量检查控制点，严
格规定施工人员按工艺规定作业，使施工工艺标准化、规范化。
３，认真组织隐蔽工程验收，由技术、质检负责人和甲方共同参与验收，合格签字
后方可进行下道工序施工。
４，按规定搞好分部（项）工程的检查及验收，以及施工质量的检查。
５，加强工程质量施工过程中的监督，把好工程质量关。
八、服务承诺：
１、电磁屏蔽室移交使用后，公司将向用户提供电磁屏蔽室有关图纸和资料文献。
２、随机提供电磁屏蔽室易损件的备件。
３、电磁屏蔽室运动部件保修期为一年，超过保修期后提供终身服务。
九、交货期：
１、预付款到帐后，乙方在３日内向甲方提供施工图，甲方应于５日内确认．
２、乙方应于协议生效预付款到帐３０日内完毕电磁屏蔽室工程的生产和安装工作，具
备验收条件．
十、供方负责：
１、供方负责对电磁屏蔽室进行施工设计、生产、安装和调试。
２、供方于协议生效预付款到帐后１５日将电屏蔽室设计、生产完毕，现场具有安装
条件后于１５日内完毕安装，提交验收，达成磁体进场条件。
十一、需方负责：
１、解决施工用电电源问题。
２、提供防雨、可关锁货品堆放场地。
３、核磁屏蔽室安装完后，用户负责邀请具有计量资质的权威检测单位对工程进行
检测并承担相应检测费用。帮助协调施工单位物资设备进场车辆通行问题。

详情征询：南阳市恒利电磁屏蔽设备有限公司 0377 63551116
