年北京市结构长城杯培训笔记.doc

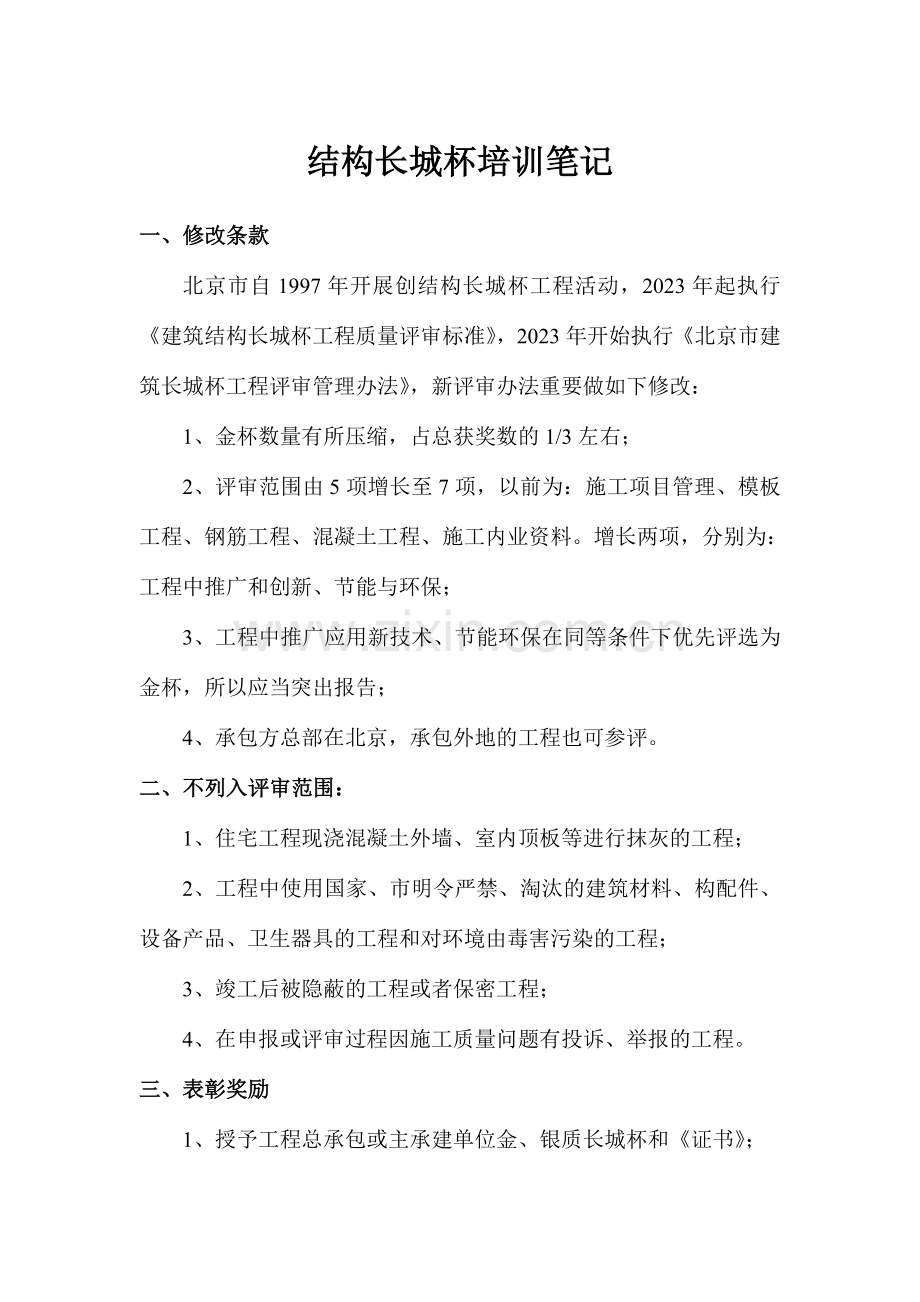

结构长城杯培训笔记
一、修改条款
北京市自1997年开展创结构长城杯工程活动，2023年起执行《建筑结构长城杯工程质量评审标准》，2023年开始执行《北京市建筑长城杯工程评审管理办法》，新评审办法重要做如下修改：
1、金杯数量有所压缩，占总获奖数的1/3左右；
2、评审范围由5项增长至7项，以前为：施工项目管理、模板工程、钢筋工程、混凝土工程、施工内业资料。增长两项，分别为：工程中推广和创新、节能与环保；
3、工程中推广应用新技术、节能环保在同等条件下优先评选为金杯，所以应当突出报告；
4、承包方总部在北京，承包外地的工程也可参评。
二、不列入评审范围：
1、住宅工程现浇混凝土外墙、室内顶板等进行抹灰的工程；
2、工程中使用国家、市明令严禁、淘汰的建筑材料、构配件、设备产品、卫生器具的工程和对环境由毒害污染的工程；
3、竣工后被隐蔽的工程或者保密工程；
4、在申报或评审过程因施工质量问题有投诉、举报的工程。
三、表彰奖励
1、授予工程总承包或主承建单位金、银质长城杯和《证书》；
2、授予建设单位、监理单位相应奖项《证书》；
3、授予由工程总承包或主承建单位推荐的重要参建分包相应奖项的《证书》；
4、授予获奖工程项目部的项目经理、技术、质量负责人相应奖项《荣誉证书》。
四、评审方法
1、经初评小组初评检查推荐后经建筑评委会评审表决。
2、随工程进度检查两次，实行淘汰制，对第一次检查出的问题不进行整改将减少推荐标准直至取消参评资格。如不出意外两次检查为同一个检查组。
3、国学馆项目检查时间建议：第一次检查为首层顶板模板所有拆除后具有第一次检查条件；第五层留一个流水段的钢筋。
4、检查中规定内外业相结合；管理工作质量与施工质量相结合；以观感质量为主辅以尺量，做到内坚外美。
5、检查程序：
① 报告。分为文字材料和口头报告，准备文字材料4份（4个评委），内容涉及工程概况、重要施工材料及标号、管理及技术措施；口头报告控制在15分钟；
② 看现场。进楼前必看区域：模板堆放区、钢筋加工厂、标养室(箱)。标养室规定安装空调及经计量部门检测合格的温湿度控制器。进楼后有反梁的部位必查，马道周边不要搭设围栏，给查墙提供条件。重点检查地下二层，国学馆工地也会查地下一层，总的时间大约45分钟；
③ 内业资料。留相应技术人员即可，时间45分钟；
④ 讲评。提出问题和建议，时间60分钟；
⑤ 表态发言。业主、监理、承包单位发言，共15分钟；
⑥ 评价。不公布结果，一般情况不表态即表达没有被淘汰，可着手准备第二次检查。
在第一次检查完后的3、5天内整改并完毕报告。第二次检查程序同第一次。
五、项目管理内容
1、施工组织设计不同于招投标时采用的材料，按照《建筑工程施工组织设计管理规程》DB11/T363-2023执行相关标准。
施工组织纲要
招投标时采用
施工组织总设计
综合性的指导文献，大型群体住宅社区
施工组织设计
综合性管理文献，单位工程
施工方案
技术文献，分项工程
2、施工组织设计应做到层次清楚，施工方案中的插图应为节点详图。
名称
内容
对象
作用
施工组织总设计
宏观定性
决策层
指导性、严厉性
施工方案
微观定量
管理层(工长)
针对性、可操作性
技术操作交底

施工队伍

3、施工组织设计评价标准
① 能否满足协议规定；
② 能否满足经济效益的规定，力求做到投入少、产出多、成本低、效益高；
③ 施工组织设计提出的规定、条件、措施适合工程情况；
④ 体现施工的技术管理水平，施工方法和机械设备是否合理先进；
⑤ 施工组织设计有助于保证工期、质量、安全、消防和文明施工。
4、施工组织设计编制内容
① 编制依据（表格化）；
② 工程概况（表格化）；
③ 施工部署。分工明确，细化统筹，项目部组织机构图注明行政职务、姓名和职称；树立明确的施工主导思想，从质量、进度、安全等方面把关；施工方案按照一般方案、专项方案和需论证的方案分类编制；列出实验件工作计划；新技术推广计划，参照2023北京市建委的十项标准，涉及技术含量、数量；二次结构先做样板；
④ 施工准备。技术工作和施工方案编制计划；
⑤ 重要施工方法。流水段划分、大型机械选择、重要施工方法(宏观定性)；
⑥ 重要管理措施；
⑦ 施工总平面图。分为基础阶段、重要结构阶段和装修阶段。三个阶段的总平面图对水、电专业要有所体现，必要尺寸必须标注，同时需按照实际比例体现周边环境。
六、结构工程三个重要工序的要素
1、情况明、决心大的项目经理；
2、选用精品模板；
3、选择一个高素质的劳务队伍，并要有高标准、严规定的管理层。
6.1 模板方案
讲解如何防止施工过程中易出现的错条问题（如下图），并指出浇注顶板时施工方案选用的18mm模板可更改为15mm，同时加密小龙骨间距。

导墙模板的搭设
平模相交处的搭设

角模的搭设
肯定了圆柱选用定型钢模，方柱选用多层木模是对的的。柱子模板规范规定偏差为±3mm，建议选用+3mm。
强调模板的好坏取决于所使用的胶，分别就酚醛胶和脲醛胶制作的模板进行了对比分析，提出鉴别酚醛胶的办法，模板在开水中煮8-10小时不开胶即采用了酚醛胶。
6.2 混凝土
1、混凝土要从配合比抓起，注意以下三点：
① 选择好的水泥厂家。建议使用琉璃河牌水泥，品质较好。
② 砂率。规范规定为38%~45%，在可泵性条件下，规定砂率越小越好，国学馆工程建议控制在38%~40%。墙的上口及柱端也许有软弱砂浆层，需剔凿至见到石子。
③ 引气量。规范规定为3%-5%，引气量是导致气泡的元凶，不建议采用天字311外加剂，尽量避免使用泵送剂。
一般情况下，多层板气泡少，钢模气泡多，钢模采用水质脱模剂气泡多，采用油质脱模剂气泡少。
2、墙体烂根问题多由楼板不平导致，建议使用3.5-4米的铝合金框趟平各墙边角。
3、裂缝。地下室外墙厚度大于400mm，混凝土标号大于C40时，必然出现裂缝，国学馆工程地下室外墙厚度为400mm，混凝土采用C35，出现裂缝的也许性不大，在浇筑过程中可适当添加微膨胀混凝土。
楼板的裂缝有两种形式，一种是由于板端有电线盒而导致的直线裂缝；一种是不规则的贯通裂缝，这种裂缝周边有小白点，是水分随裂缝下渗时带出的混凝土添加剂。
施工过程中，地下室墙浇注高度应控制在50~60cm。板在浇筑过程中应控制施工荷载，尽量均匀分散在梁附近。
3、养护，分不同构件进行养护。
对于柱的养护，应当包塑料薄膜，先护四角，再包膜，否则在柱的表面就会出现花纹。
对于墙的养护，前三天应浇足量的水，慎重使用养护剂。
6.3 钢筋工程
规定按照相关规范和设计规定，并举例如下：
① 箍筋末端应做成135°弯钩，弯钩端头平直段长度为10倍箍筋直径，不主张平直段长度加大。
② 抗震节点按照03G329-1《建筑物抗震构造详图》进行施工。
③ 楼梯布筋。
④ 墙体梯子筋的布置。
⑤ 钢筋的搭接。
随后和施工方一起探讨了梁、板起拱的做法，并就梁、柱节点处钢筋太密无法布筋进行交流，指出属于施工中的一个难点，规定施工方听从监理建议并与设计单位积极沟通解决。
七、施工组织设计的规定
1、以分项工程设立。
2、施工方案由宏观向微观过渡。
3、突出重点和要点。
4、以文字为主，图文并茂，以插图（涉及节点详图和非示意图）形式穿插其中。
八、安全专项方案的编制
8.1贯彻法律法规
严格按照建委393号、87号文献的有关规定的规定和标准执行编制。
8.2封面
建议以《XX工程安全专项方案》为标题。
8.3内容
1、编制依据。
2、工程概况。从总体进行宏观简介。
3、施工安排。
①部位工期。
②劳动组织及职责分工（如下表）
岗位
姓名
责任区
职责范围
工长

劳务

队伍

4、施工准备。从材料和人员两个方面进行说明，并标明具体的数量和名称。
5、重要方法。
①依照JDJ 130-2023标准，对具体做法进行划分，如单/双，结构/装修，开放/局部开放/半封闭/封闭等区分，并结合剖/立面图。
②技术参数。

高度
立杆间距

步距

负荷
纵
横

6、构造措施。
①纵横水平杆；
②立杆；
③连接件；
④门窗；
⑤与塔式起重机的关系；
⑥斜道（马道）；
⑦上下电梯；
⑧卸料平台。
以上均应在平面图上反映出来。
7、施工要点。
8、检查与验收。
①材质验收，涉及材质的名称、内容、标准、时间和人员的组成。
②架体的验收。
9、安全管理措施。
10、安全应急方案。
①救援组人员与职责；
②事故报告流程；
③应急措施；
④事故发生原则。
11、计算书。建议使用PKPM软件进行计算和安排。
