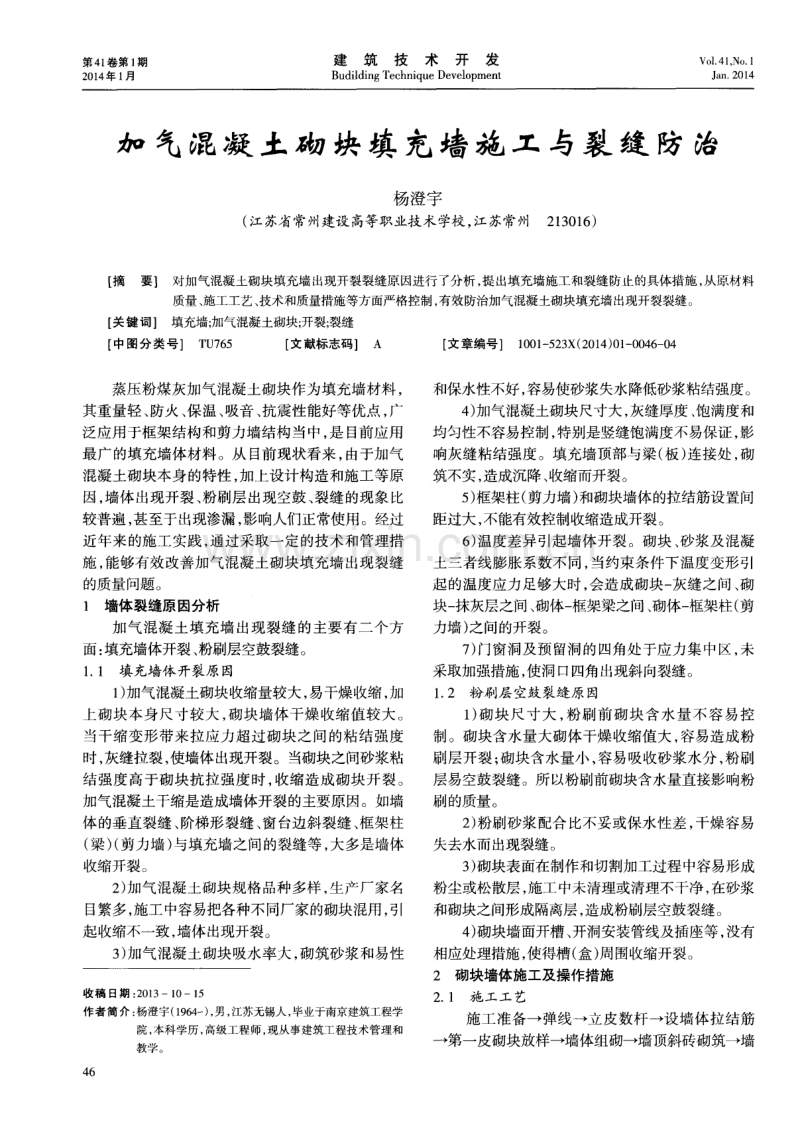

第4 l 卷第 1 期 2 0 1 4 年 1 月 建筑技术开发 Bu d i l d i n g T e c h n i q u e De v e l o p me n t Vo 1 41 No 1 J a n 2 01 4 加 气混凝 土砌 块填 充墙施 工 与裂 缝 防 治 杨澄宇 ( 江苏省常州建设 高等职业技术 学校 ， 江苏常州 2 1 3 0 1 6 ) 【 摘 要】 对加气混凝土砌块填充墙 出现开裂裂缝原因进行了分析， 提 出填充墙施工和裂缝防止的具体措施 ， 从原材料 质量、 施工工艺 、 技术和质量措施等方面严格控制， 有效防治加气混凝土砌块填充墙出现开裂裂缝。 【 关键词】 填充墙； 加气混凝土砌块； 开裂； 裂缝 【 中图分类号 T U 7 6 5 文献标志码】 A 文章编号】 1 0 O l _ 5 2 3 x( 2 0 1 4 ) 0 卜0 0 4 6 0 4 蒸压粉煤灰加气混凝土砌块作为填充墙材料 ， 其重量轻 、 防火、 保温、 吸音、 抗震性能好等优点， 广 泛应用于框架结构和剪力墙结构当中 ， 是 目前应用 最广 的填充墙体材料。从 目前现状看来 ， 由于加气 混凝土砌块本身的特性 ， 加上设计构造和施工等原 因， 墙体出现开裂、 粉刷层出现空鼓、 裂缝的现象比 较普遍， 甚至于出现渗漏 ， 影响人们正常使用。经过 近年来的施工实践 ， 通过采取一定 的技术和管理措 施， 能够有效改善加气混凝土砌块填充墙出现裂缝 的质量问题。 1 墙体裂缝原因分析 加气混凝土 填充墙 出现裂缝 的主要有二个方 面： 填充墙体开裂、 粉刷层空鼓裂缝。 1 1 填充墙体开裂原 因 1 ) 加气混凝土砌块收缩量较大 ， 易干燥收缩 ， 加 上砌块本身尺寸较大 ， 砌块墙体干燥收缩值较大。 当干缩变形带来拉应力超过砌块之间的粘结强度 时， 灰缝拉裂， 使墙体出现开裂。当砌块之间砂浆粘 结强度高于砌块抗拉强度时， 收缩造成砌块开裂。 加气混凝土干缩是造成墙体开裂的主要原因。如墙 体 的垂直裂缝 、 阶梯形裂缝 、 窗台边斜 裂缝 、 框架柱 ( 梁) ( 剪力墙) 与填充墙之间的裂缝等， 大多是墙体 收缩开裂。 2 ) 加气混凝土砌块规格 品种多样 ， 生产厂家名 目繁多， 施工中容易把各种不同厂家的砌块混用 ， 引 起收缩不一致 ， 墙体出现开裂。 3 ) 加气混凝土砌块吸水率大， 砌筑砂浆和易性 收 稿 日期 ： 2 0 1 31 01 5 作者简介： 杨澄宇( 1 9 6 4 一 ) ， 男， 江苏无锡人， 毕业于南京建筑工程学 院， 本科学历， 高级工程师 ， 现从事建筑工程技术管理和 教学。 4 6 和保水性不好， 容易使砂浆失水降低砂浆粘结强度。 4 ) J H 气混凝土砌块尺寸大， 灰缝厚度 、 饱满度和 均匀性不容易控制 ， 特别是竖缝饱满度不易保证 ， 影 响灰缝粘结强度。填充墙顶部与梁 ( 板 ) 连接处 ， 砌 筑不实， 造成沉降、 收缩而开裂。 5 ) 框架柱 ( 剪力墙 ) 和砌块墙体的拉结筋设置间 距过大 ， 不能有效控制收缩造成开裂。 6 ) 温度差异引起墙体开裂。砌块 、 砂浆及混凝 土三者线膨胀系数不同， 当约束条件下温度变形引 起 的温度应力足够大时 ， 会造成砌块一 灰缝之问 、 砌 块一 抹灰层之间、 砌体一 框架梁之问 、 砌体一 框架柱( 剪 力墙 ) 之间的开裂。 7 ) 门窗洞及 预留洞 的四角处于应力集 中区， 未 采取加强措施， 使洞口四角出现斜向裂缝。 1 2 粉刷层空鼓裂缝原因 1 ) 砌 块尺 寸大 ， 粉刷前 砌块 含水 量不容 易控 制。砌块含水量大砌体干燥收缩值大， 容易造成粉 刷层开裂； 砌块含水量小， 容易吸收砂浆水分， 粉刷 层易空鼓裂缝。所 以粉刷前砌块含水量直接影响粉 刷的质量 。 2 ) 粉刷砂浆配合比不妥或保水性差 ， 干燥容易 失去水而出现裂缝 。 3 ) 砌块表面在制作和切割加工过程 中容易形成 粉尘或松散层 ， 施工 中未清理或清理不干净 ， 在砂浆 和砌块之间形成隔离层， 造成粉刷层空鼓裂缝。 4 ) 砌块墙面开槽、 开洞安装管线及插座等， 没有 相应处理措施， 使得槽( 盒) 周围收缩开裂。 2 砌块墙体施工及操作措施 2 1 施 工 工 艺 施工准备 弹线一立皮数杆一设墙体拉结筋 一第一皮砌块放样一墙体组砌一墙顶斜砖砌筑一墙 第 4 1卷 杨澄 宇： 加 气混凝土砌块填 充墙施 工与裂缝 防治 第1期 面基层处理一墙面抹灰。 2 2 操作要 求和措施 2 2 1 施工准备 1 ) 砌块准备： 检查砌块的生产日期， 蒸压粉煤灰 加气混凝土砌块龄期不应小 于 2 8 d ， 进场产 品标准 符合 蒸压加气混凝土砌块 ( G B rr 1 1 9 6 8 2 0 0 6 ) 的要 求。砌块含水率不大于 3 0 ， 相对含水率 4 0 5 0 。堆放高度不超过 2 m， 并防止磕碰而造成缺楞 掉角和断裂。 2 ) 砂浆采用性能优 良的预拌砂浆， 对砌筑用砂 浆其 稠度 在 6 O 8 0 m m， 抹灰 砂 浆稠 度在 8 O 1 0 0 m m； 抹灰用砂浆的保水性不宜小于6 5 。砂浆 提前做好复试， 并经复试合格后使用。 3 ) 绘制墙体砌块排列图。按施工图和砌块规格 尺寸 、 灰缝厚度 ， 绘制排列图。控制灰缝厚度不大于 1 5 m m。按砌块错缝搭砌的规范要求进行排列， 搭砌 长度不应小于砌块长度的 1 3 ， 避免砌体垂直缝与门 窗边线同缝 。排列图中注意控制墙顶与梁底的空间 距离一般在 1 5 02 0 0 m m， 确保墙顶斜砌砖的角度 在 6 0 。 左右 。砌块墙长度控 制在4 m以内 ， 超过 4 r n 时， 增设混凝土构造柱。对内墙要留设层间混凝土 系梁 ； 对于有窗洞处 ， 排列图要考虑 留设窗台梁或窗 台板带尺寸 ； 对门窗洞 口侧边设置混凝土边柱 ， 一般 宽度为 1 0 0 mm， 厚度同墙 ； 窗台梁 、 窗台板和层间系 梁按设计 要求 ， 当设计无要求 时 ， 在窗 台部位均设 8 0 mm厚通长窗台板带 ， 层问系梁高 1 2 0 m m。 4 ) 按排列图做好皮数杆。 5 ) 做好技术交底， 将墙体上的门窗洞口、 窗台、 预 留混凝土砌块 、 洞 口边柱 、 层 间系梁等位置详细说 明， 并将灰缝厚度、 饱满度和砌筑要求作详细交底。 明确施工人员操作位置和质量要求。 6 ) 基层清理， 清除砌块表面的脱模剂、 浮灰等污 物。 2 2 2 弹线 根据定位线引测墙体位置中心线和边线； 按砌 块排列图要求 ， 弹出第一皮砌块的标高线。对所弹 线进行复测 ， 确保正确 。 2 2 3 立皮数杆 墙体转角处、 丁字交接处均按照要求立放皮数 杆， 并保证其相对固定牢固， 方便操作。皮数杆间距 一 般控制在 5 m左右。 2 2 4 设墙体拉结筋 按设计和规范要求 的拉结筋直径 、 数量和长度 ， 准备好所要的拉结筋； 根据皮数杆确定拉结筋位置 并弹线做标记 ； 用化学胶植筋的方式将拉结筋植入 混凝土柱( 墙 ) 内 ； 按规范要求做拉结筋 的拉拔试验 并确保质量合格。拉结筋竖向位置偏差不应超过一 皮高度。 2 2 5 砌筑第一皮砌块 1 ) 对于厨房、 卫生间、 浴室等有用水房间的墙， 按设计要求做好墙底部的混凝土坎台， 当设计没有 要求时， 混凝土坎台高度不小于1 5 0 m m， 宽度同墙 体 ， 坎台混凝土与楼板混凝土同时浇筑。 2 ) 其他房 间， 按照第一皮砌块弹线位置 ， 检查是 否做混凝土道墙或耐水侵蚀的混凝土砖。 3 ) 按砌块排列图进行第一皮砌块的砌筑， 要严 格注意灰缝的饱满度。 2 2 6 墙体组砌 1 ) 砌筑前检查砌块的含水情况。加气混凝土砌 块在当天对砌块砌筑面喷水湿润， 块体湿润程度按 相对含水率4 0 5 0 控制， 表面吸水深度一般控制 在 1 O 1 2 m m为 宜 。对 于受雨淋 的加气 混凝 土砌 块 ， 不能直接使用 ， 应等其干燥到含水率满足要求后 才能使用。 2 ) 砌筑时应双面挂线 ， 保证墙面平整。 3 ) 砌块采用“ 铺浆法” ， 铺浆长度以一块砌块的 长度为宜 。铺浆要均匀 ， 虚铺厚度控制在 2 0 m m内 为宜， 浆面平整， 铺浆后立即放置砌块， 轻揉挤压一 次摆正找平。若铺浆后不能立即摆放砌块 ， 铲去砂 浆重新铺浆砌筑。竖向灰缝可用挡板堵缝填满、 捣 实 、 挂平 ， 宽度不大于 1 5 m m， 严禁用水冲缝灌浆 。 砌筑施工过程中 ， 要经常检查砌体的砂浆饱满度 ， 水 平 缝 饱 满 度 不 少 于 8 0 ； 竖 缝 饱 满 度 均 不 少 于 9 0 。砌筑时注意砌块墙与混凝土柱连接处灰缝厚 度和砂浆密实度 、 饱满度。 4 ) 为避免洞口下部砌体产生裂缝 ， 在窗台处设 置通长窗台梁或窗台板带， 宽同墙体宽度， 作法按设 计要求。当设计无要求时， 窗台梁高1 2 0 m m， 配筋 纵筋 4 4, 1 0 m m ， 箍 筋 4, 6 2 0 0 m m ； 窗 台板 带高 8 0 m m， 纵筋 3 4 , 8 m m ， 横筋 4 , 6 2 0 0 mm。 5 ) 门 窗洞 口两侧 预 留洞 口混 凝 土 边 柱 ， 厚 1 0 0 m m， 宽 同墙 体 宽 度 ， 内配 2 4, 1 0 m m 纵筋 ， 4, 6 2 0 0 2 5 0 m mU型拉结筋 ， 待砌块墙砌筑完成后 再浇筑混凝土。 6 ) 正确留设墙体上临时施工洞 口， 洞口边离墙 转角不少于5 0 0 m m， 并用高一级强度等级砂浆砌筑 密实。 7 ) 控制每天砌筑高度， 正常情况下每天砌筑高 47 第 l期 杨澄宇： 加气混凝土砌块填充墙施工与裂缝防治 第 4 1卷 度控制在1 5 m或一步脚手架高度内。 8 ) 每一楼层 内加气混凝土砌块墙体应连续砌 完 ， 不 留槎 。如必须留槎时应留斜槎 ， 或在 门窗洞 口 侧边间断。 9 ) 预埋管线施工配合。各种管线、 槽、 盒尽量做 到现场配合预埋， 墙体上禁止水平开槽或剔槽， 垂直 管线应用切割机开槽， 严禁使用锤斧剔凿。预埋管 线按规定固定好以后， 用水冲净粉末， 再用与抹灰同 强度的砂浆分层分遍填实找平 ， 不能用高标号砂浆 填补。 2 2 7 墙顶斜砖砌筑 1 ) 墙顶砌筑 接近梁底 时 ， 应 留 1 5 0 2 0 0 m m空 隙， 用混凝土砖斜砌， 斜砌角度6 0 。 左右， 顶部空隙斜 砌砖须等砌体砌完至少 1 4 d 后进行 ， 并保证砂浆饱 满 、 密实。 2 ) 对于墙短， 无法进行斜砖砌筑时， 墙顶部第一 皮 用 混 凝 土 砖 丁字 平 砌 ， 墙 顶 与 梁 底 部 留 3 0 5 0 m m， 空隙用C 1 5 细石混凝土嵌填密实。 2 2 8 墙面基层处理 1 ) 检查砌体表面情况。一查砌体与混凝土接触 处灰缝情况， 对于灰缝收缩裂缝较大处， 先用与抹灰 砂浆相同的砂浆补嵌密实。二查管线、 槽、 盒周围情 况 ， 对 于没有嵌填密实处 ， 均要嵌补密实 。仔细检查 脚手架洞嵌填情况， 用半砖先填内侧后填外侧 ， 并确 保砂浆密实 ； 或用细石混凝土将脚手洞填筑密实。 2 ) 清理墙面浮灰、 污垢 、 油渍， 剔平墙面凸出部 位。对墙面( 包括混凝土梁、 柱、 墙) 进行界面处理剂 喷涂。 3 ) 墙面挂网。对砌体 与混凝土不同交界面先固 定钢丝网附加加强层 ， 每边宽度不少 于 1 5 0 mm， 要 求绷紧并固定牢固。外墙面满铺挂钢丝网， 内墙面 满铺挂耐碱抗裂纤维网。 4 ) 根据设计要求的抹灰层厚度 ， 做好灰饼和冲 筋。 5 ) 抹灰前 1 2 d 适量喷水湿润墙面， 要求水渗人 墙体 内l 2 1 5 m m。 2 2 9 墙面抹灰 1 ) 为了保证抹灰质量， 抹灰砂浆尽量采用预拌 砂浆， 砂浆的保水性不宜小于6 5 。加气混凝土砌 块墙面抹灰可分基层和面层作法。 基层抹灰砂浆宜用与加气混凝土强度接近的 混合砂浆。根据设计要求进行基层抹灰 ， 为保证基 层抹灰质量， 抹灰应分层进行， 分层厚度7 - 9 m m， 每 层抹灰间歇时间应待前一层抹灰终凝后进行 。每层 48 抹灰要求抹压均匀、 到位 ， 抹压密实， 接槎平整。 面层抹灰。要求抹压均匀 ， 接槎平整光滑。 对于普通房间墙面抹灰用石灰膏要严格控制石灰的 熟化时间。对于有水的房间， 采用防水砂浆作面层 抹灰， 防止渗水。 2 ) 注意做好特殊部位抹灰处理。 内墙阳角的抹灰应符合设计要求， 当设计无 要求时， 用1 ： 2 7 1( 泥砂浆做暗护角， 高度不少于2 m， 每侧宽度不少于 5 0 mm， 且避免尖角。 门窗洞 口四周侧壁待门窗框安装完成后 ， 应 分层抹压平整、 密实； f -j 窗框侧壁需要打密封胶部 位， 抹灰时应留出一定的缝隙， 以便嵌缝打胶。 窗台部位在抹灰前应将基层清理干净 ， 浇水 湿润 ， 然后分层抹灰密实， 并向外做至少 1 泄水坡 度 。 窗顶部位抹灰应向外做鹰嘴滴水线或滴水 槽， 防止雨水向内渗漏。 3 ) 抹灰面水泥砂浆层喷水养护， 防止砂浆失水 开裂。 3 主要材料要求 3 1 墙体砌块 砌 块应 符合 蒸压 加气 混凝 土砌块 ( G B T 1 1 9 6 8 2 0 0 6 ) 的质量要 求 ， 表 1 列 出了加气混凝土 砌块常用的规格尺寸 ， 表2 列出了常用的干密度等 级 B 0 5 、 B 0 6 、 B 0 7 级加气混凝 土砌块的主要性能。 表 l 砌块的规格尺寸 单位 ： 长度 宽度 曰 高度 l 0 0 1 2 0 1 2 5 6 o 0 1 5 0 l 8 O 2 o 0 2 0 0 2 4 0 2 5 0 3 0 0 2 4 0 2 4 O 3 0 o 表2 加气混凝土砌块主要性能指标 B 0 5 B0 6 B0 7 干密度级 1 ( k g m 。 ) 5 2 5 6 2 5 7 2 5 强度 级别 A 2 5 A 3 5 A 5 0 立方体抗压强度 平均值 2 5 3 5 5 0 ， MP a 最小值 2 0 2 8 4 O 干燥 标准法 ( m m m) 0 5 收缩值 快速法 ( m m m) 2 O 2 8 4 0 导热系数( 干态) W ( m K ) 】 0 1 4 O 1 6 O 1 8 注： 1 ) 表中强度是按照合格品标准的加气混凝土砌块强度 ； 2 ) 规定采用标准法、 快速法测定砌块干燥收缩值 ， 若测定结果发生矛 盾不能判定 时 ， 则 以标 准法测定 的结果 为准 。 第 4 1卷 杨澄 宇： 加 气混凝土砌块填充墙施 工与裂缝 防治 第 1期 3 2砂 浆 砂浆采用性能优良的预拌砂浆， 对砌筑用砂浆 其稠度在 6 0 8 0 m m， 抹灰砂浆稠度在 8 0 1 0 0 m m； 抹灰用砂浆的保水性不宜小于6 5 。预拌砂浆必须 具有出厂合格证， 并经抽样复试合格后使用。 4 质量控制 4 1 砌 筑和抹灰质量要求和控 制按 照现行 国家规 范进行 砌体工程质量应满足 砌体结构工程施工质量 验收规范) ( G g 5 0 2 0 3 2 0 1 I ) 的规定。 1 ) 砌块的使用龄期不应小于2 8 d 。块体和砂浆 的强度等级应符合设计要求。 2 ) 砌块在运输、 装卸过程中， 严格抛掷和倾倒， 进场后应按品种、 规格堆放整齐， 堆置高度不宜超过 2 m。蒸压加气混凝土砌块在运输及堆放中应防止 雨淋。 3 ) 加气混凝土砌块在当天( 提前2 h ) 对砌块砌 筑面喷水湿润， 块体湿润程度按相对含水率 4 0 5 0 控制。 4 ) 按照施工 图和砌 块规格尺寸 、 以及 防止 出现 开裂的构造要求等绘制好砌块的排列图， 并严格按 排列 图砌筑施工。加气混凝土砌块砌筑按错缝搭砌 的要求进行， 搭砌长度不应小于砌块长度的1 3 。 5 ) 填充墙与主体梁间的空隙部位， 应当在填充 墙砌筑1 4 d 后进行补砌 ， 并砂浆饱满、 密实。 。 6 ) 加气混凝土砌块不应与其他块体混合砌筑， 不同强度等级或不同规格的同类块体也不得混砌。 7 ) 砌块墙体与主体连接筋按照设计要求 ， 连接 筋锚 固牢 固。 8 ) 砌块砌体施工质量允许偏差应符合 砌体结 构工程施工质量验收规范 ( G B 5 0 2 0 3 2 0 1 1 ) 的规定 要求。 9 ) 砌筑加气混凝土砌块墙 ， 水平灰缝和垂直灰 缝厚度不应超过 1 5 m m 。砌块砌体的砂浆饱满度采 用百格网检查块体， 水平缝不少于8 0 ， 竖缝不少于 9 O 。 1 0 ) 墙体拉结筋或 网片位置应与块体皮数相 符 合， 位于砌体灰缝中， 埋置长度符合设计要求， 竖向 偏差不应超过一皮高度。 4 2 墙 面抹灰工程施工质量要求符合 建筑装饰装 修工程质量验收规范 ( G B 5 0 2 1 0 2 0 0 1 ) 及 住宅装 饰装修 工程施工规范 ( G B 5 0 3 2 7 2 0 0 1 ) 规定 1 ) 抹灰工程应对水泥的凝结时间和安定性进行 复验。砂浆配合比应符合设计要求。 2 ) 抹灰工程应分层进行。抹灰总厚度大于或等 于 3 5 mm时的加 强措施 ； 不 同材料基体交接处表面 的抹灰， 应采取加强措施 ， 当采用加强网时， 加强网 与各基体的搭接宽度不应小于 1 5 0 m m 。 3 ) 外墙抹灰工程施丁前应先安装门窗框 、 护栏 等 ， 并应将墙上的施工孔洞堵塞密实 。 4 ) 抹灰用的石灰膏的熟化期不应少于 1 5 d ； 罩 面用的磨细石灰粉的熟化期不应少于3 d 。 5 ) 内墙阳角作法应符合设计要求 ， 设计无要求 时， 用 1 ： 2 水泥砂浆做暗护角， 高度不少于2 in ， 每侧 宽度不少于 5 0 m m。 6 ) 当要求抹灰层具有防水、 防潮功能时， 应采用 防水砂浆。 7 ) 各种砂浆抹灰层 ， 在凝结前应防止快干 、 水 冲 、 撞击 、 振动和受冻 ， 在凝结后应采取措施防止玷 污和损坏。水泥砂浆抹灰层应在湿润条件下养护。 8 ) 外墙和顶棚的抹灰层与基层之间及各抹灰层 之间必须粘结牢固。抹灰层应无脱层 、 空鼓， 面层应 无爆灰和裂缝。 9 ) 抹灰前基层表面的尘土、 污垢 、 油渍等应清除 干净 ， 并应洒水润湿。 1 0 ) 护角 、 孔洞 、 槽 、 盒周围的抹灰表面应整齐 、 光滑； 管道后面的抹灰表面应平整。 1 1 ) 有排水要求的部位应做滴水线( 槽) 。滴水 线( 槽) 应整齐顺直， 滴水线应内高外低 ， 滴水槽的宽 度和深度均不应小于 1 0 mm。 1 2 ) 抹灰工程质量的允许偏差符合规范要求。 5 结束语 加气混凝土砌块填充墙施 _T和裂缝 防治措施 ， 在江苏常州武进经发区安置小区二期工程 、 江苏常 州武进经发 区湖滨幼儿 园工程等新建工程 中得到应 用 ， 通过对原材料质量监控 ， 制定合理施工工艺和相 应的施工技术措施及质量管理措施 ， 基本上克服加 气混凝土砌块墙容易开裂的质量问题。 4 9
