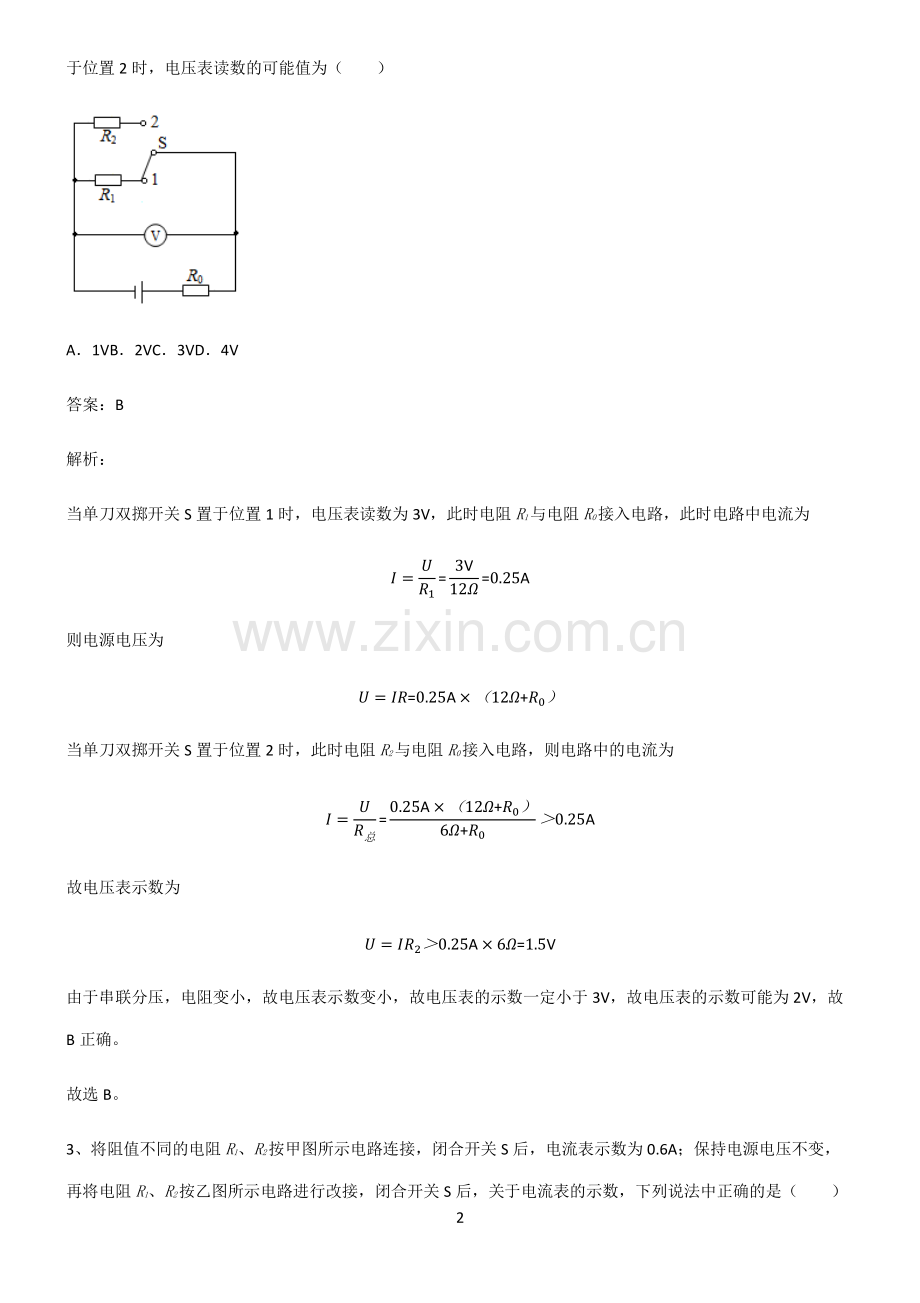

1 (每日一练每日一练)人教版初中物理欧姆定律知识总结例题人教版初中物理欧姆定律知识总结例题 单选题 1、图所示的电路中，白炽灯 L1的电阻比白炽灯 L2的电阻小，将开关 S 闭合，下列说法正确的是（）A电路中AB两点间的电压等于BC两点间的电压 B通过A点的电流大于通过B点的电流 C通过A点的电流等于通过B点的电流 D电路中AB两点间的电压大于BC两点间的电压 答案：C 解析：AD由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得 AB=11，BC=22 因为1 2，所以1 2，故 AD 错误；BC由串联电路电流的规律可知，串联电路中电流处处相等，故 B 错误，C 正确。故选 C。2、如图所示电路中，电阻R112，R26。当单刀双掷开关 S 置于位置 1 时，电压表读数为 3V。则当 S 置2 于位置 2 时，电压表读数的可能值为（）A1VB2VC3VD4V 答案：B 解析：当单刀双掷开关 S 置于位置 1 时，电压表读数为 3V，此时电阻R1与电阻R0接入电路，此时电路中电流为 =1=3V12=0.25A 则电源电压为 =0.25A（12+0）当单刀双掷开关 S 置于位置 2 时，此时电阻R2与电阻R0接入电路，则电路中的电流为 =总=0.25A（12+0）6+00.25A 故电压表示数为 =20.25A 6=1.5V 由于串联分压，电阻变小，故电压表示数变小，故电压表的示数一定小于 3V，故电压表的示数可能为 2V，故B 正确。故选 B。3、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关 S 后，电流表示数为 0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关 S 后，关于电流表的示数，下列说法中正确的是（）3 A一定小于 0.6AB一定大于 2.4A C一定大于 0.6A，但小于 1.2AD一定大于 1.2A，但小于 2.4A 答案：B 解析：本题采用赋值法，设电源电压U=6V，甲图中，R1、R2串联，据欧姆定律可得 R1+R2=6V0.6A=10 再设R1=4，R2=6，乙图中，R1、R2并联，干路电流 I=1+2=6V4+6V6=2.5A 故 ACD 错误，B 正确。故选 B。4、如图甲所示，两个电压表的量程都是0 15V，电流表的量程是0 0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为 1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和BC，下列说法正确的是（）4 A电源电压为 6VB小灯泡正常发光时的电流为 0.6A C滑动变阻器的取值范围为5 55D该电路功率范围为2.4W 6W 答案：D 解析：A由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。当滑片位于a点时，电路中的电流最大，由图乙可知，电路中的电流为 最大=0.5A 灯泡两端的电压为 L=6V 变阻器两端的电压为 滑=6V 因串联电路中总电压等于各分电压之和，所以，电源的电压为 =L+滑=6V+6V=12V 故 A 错误；B由于小灯泡两端的电压不许超过额定电压，所以电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，故 B 错误；C当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，灯泡两端的电压最小，滑动变阻器两端的电压最大，所以，1V 为灯泡两端的电压，11V 为滑动变阻器两端的电压；由图乙可知，电路的最小电流为 最小=0.2A 则根据欧姆定律可得，滑动变阻器的最大电阻为 5 滑最大=滑最大最小=11V0.2A=55 当滑片位于a点时，电路中的电流最大，电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，则由欧姆定律可得，滑动变阻器接入电路中的最小电阻为 滑最小=滑最小最大=6V0.5A=12 所以，滑动变阻器的取值范围为12 55，故 C 错误；D根据上述分析可知，当滑片位于右端时，电路的功率最小，最小功率为 最小=最小=12V 0.2A=2.4W 当滑片位于a点时，电路的功率最大，最大功率为 最大=最大=12V 0.5A=6W 所以，该电路功率范围为2.4W 6W，故 D 正确。故选 D。5、将灯泡 L 和定值电阻R以图甲方式连在 6V 的电源上，图乙是 L 和R的U-I图象，结合图中信息可知（）A灯泡 L 的电阻随着电流的增大而减小 B灯泡 L 的实际阻值为 10 C灯泡 L 的实际功率为 0.8W 6 D定值电阻R实际功率为 6.4W 答案：C 解析：A由图像乙可知，灯泡 L 的电阻随着电流的增大而增大，故 A 错误；B从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为 4V 时，灯泡电压为 2V，灯泡与电阻的电压之和正好等于 6V，此时电路的电流为 0.4A，灯泡 L 的实际阻值为 =2V0.4A=5 故 B 错误；C灯泡 L 的实际功率为 =2V0.4A=0.8W 故 C 正确；D定值电阻R实际功率为=4V0.4A=1.6W 故 D 错误。故选 C。
