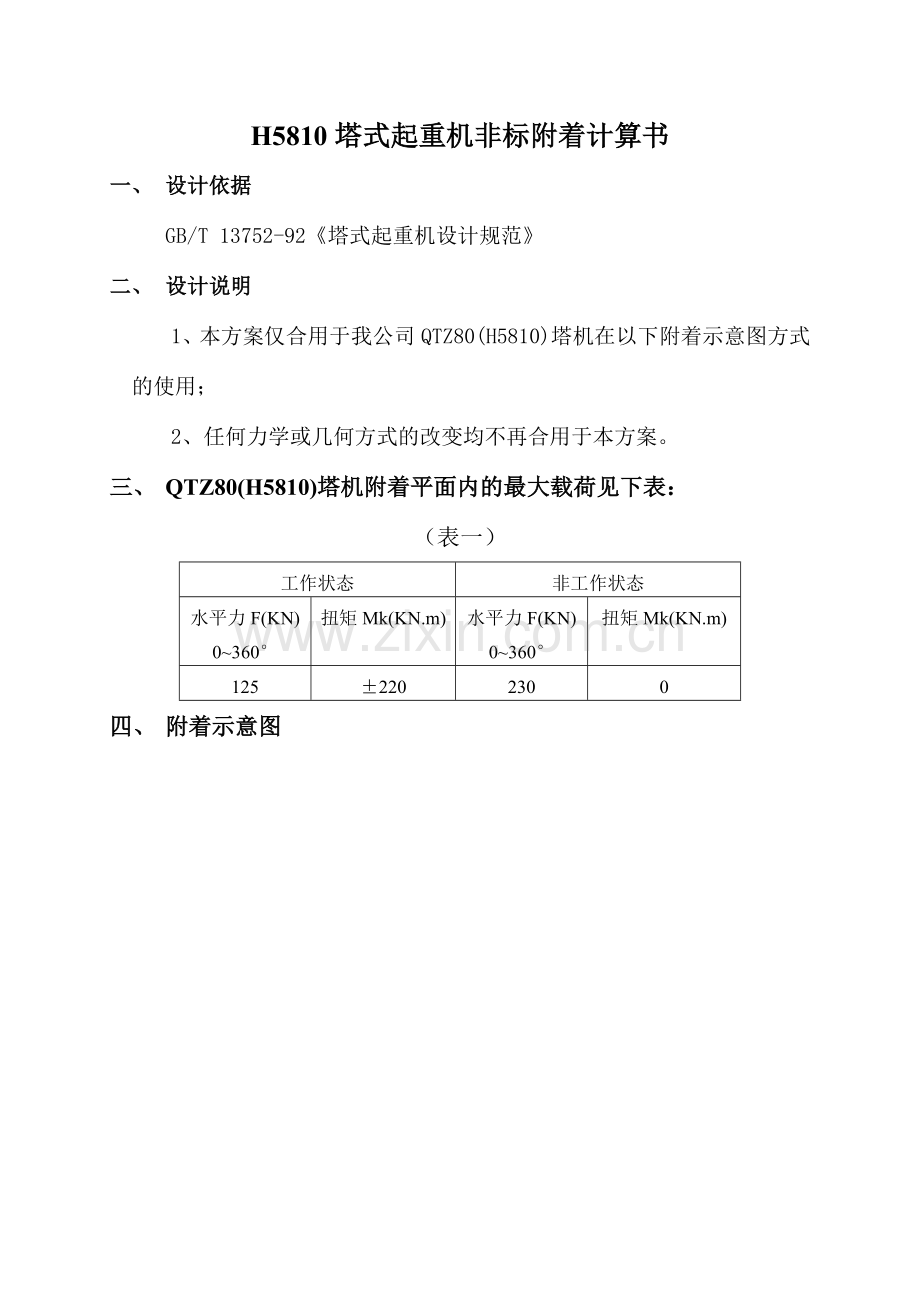

H5810塔式起重机非标附着计算书
一、 设计依据
GB/T 13752-92《塔式起重机设计规范》
二、 设计说明
1、本方案仅合用于我公司QTZ80(H5810)塔机在以下附着示意图方式的使用；
2、任何力学或几何方式的改变均不再合用于本方案。
三、 QTZ80(H5810)塔机附着平面内的最大载荷见下表：
（表一）
工作状态
非工作状态
水平力F(KN)
0~360°
扭矩Mk(KN.m)
水平力F(KN)
0~360°
扭矩Mk(KN.m)
125
±220
230
0
四、 附着示意图

各附着杆长度（表二）
L1(mm)
L2(mm)
L3(mm)
L4(mm)
7938
6114
5774
7595

五、 附着杆受力及附着点反力
工作状态各附着杆最大受力（表三）
F1最大值(KN)
F2最大值(KN)
F3最大值(KN)
F4最大值(KN)
±115
±180
±190
±121
非工作状态各附着杆最大受力（表四）
F1最大值(KN)
F2最大值(KN)
F3最大值(KN)
F4最大值(KN)
±64
±215
±222
±66

通过以上分析，选取以下各附着杆的最大受力工况进行校核：
F1最大值(KN)
F2最大值(KN)
F3最大值(KN)
F4最大值(KN)
±115
±215
±222
±121

工作状态各附着点最大受力（表五）
X1最大值(KN)
Y1最大值(KN)
X2最大值(KN)
Y2最大值(KN)
±75
±122
±76
±122
非工作状态各附着点最大受力（表六）
X1最大值(KN)
Y1最大值(KN)
X2最大值(KN)
Y2最大值(KN)
±136
±189
±139
±189
通过以上分析，附着点最大反力见下表：
（表七）
X1最大值(KN)
Y1最大值(KN)
X2最大值(KN)
Y2最大值(KN)
±136
±189
±139
±189
六、 附着杆校核
附着杆截面示意图

以下仅对附着杆1～4进行分析计算；
附着杆主肢：∠50×50×5，Q235，截面积A1=480mm2；
附着杆缀条：∠30×30×3，Q235，截面积A2=175mm2；
附着杆截面边长a1=200.00（mm）
附着杆截面边长a2=300.00（mm）
附着杆1重量：G1=210（kg）
附着杆2重量：G2=175（kg）
附着杆3重量：G2=170（kg）
附着杆4重量：G2=206（kg）
附着杆最大截面主肢X轴总惯性矩：Imax=35878189（mm^4）
附着杆最小截面主肢X轴总惯性矩：Imin=14591451（mm^4）
主弦单肢弱轴惯性矩：I1=46400（mm^4）
缀条弱轴惯性矩：Iz=6100（mm^4）
缀条跨距L1=400.00（mm）
材料安全系数：k=1.34
整体惯性半径：（mm）
主弦单肢惯性半径：（mm）
缀条惯性半径：（mm）
r=136.66
r1=9.83
rz=5.90
根据和附着杆变截面型式拟定计算长度系数
μ= 1.138;
附着杆主肢结构长细比：
附着杆主弦单肢长细比：
附着杆缀条长细比：
附着杆换算长细比：

；； ；
附着杆长细比<120，整体刚度满足规定！
附着杆主弦单肢长细比≤0.7倍整体长细比，主弦单肢刚度满足规定！
附着杆缀条长细比<120，缀条刚度满足规定！
附着杆1～4整体刚度满足规定！
附着杆1～4主弦单肢刚度满足规定！
附着杆1～4缀条刚度满足规定！

查表得附着杆整体受压稳定系数：
；； ；
查表得附着杆主弦单肢受压稳定系数：ψ1= 0.896
查表得附着杆缀条受压稳定系数：ψz=0.802
附着杆自重产生的弯矩（N.mm）；
M1=2083725（N.mm）
M2=1337437.5（N.mm）
M3=1226975（N.mm）
M4=1955712.5（N.mm）
附着杆截面远点至弱轴距离h=150（mm）
附着杆抗弯模量(mm^3)
W=239187.93（mm^3）
欧拉临界载荷(N)
；； ；
1、附着杆整体稳定性验算：

；； ；
σ<235/1.34=175
附着杆1～4整体稳定性满足规定！
2、附着杆主弦单肢稳定性验算：

；； ；
σd<235/1.34=175
附着杆1～4主弦单肢稳定性满足规定！
3、附着杆缀条稳定性校核
附着杆侧向力：
缀条轴力：

；； ；
σz<235/1.34=175
附着杆1～4缀条满足规定！
综述：各附着杆通过校核均满足使用规定！
