丹江口大坝左岸加高工程混凝土施工技术综述.pdf

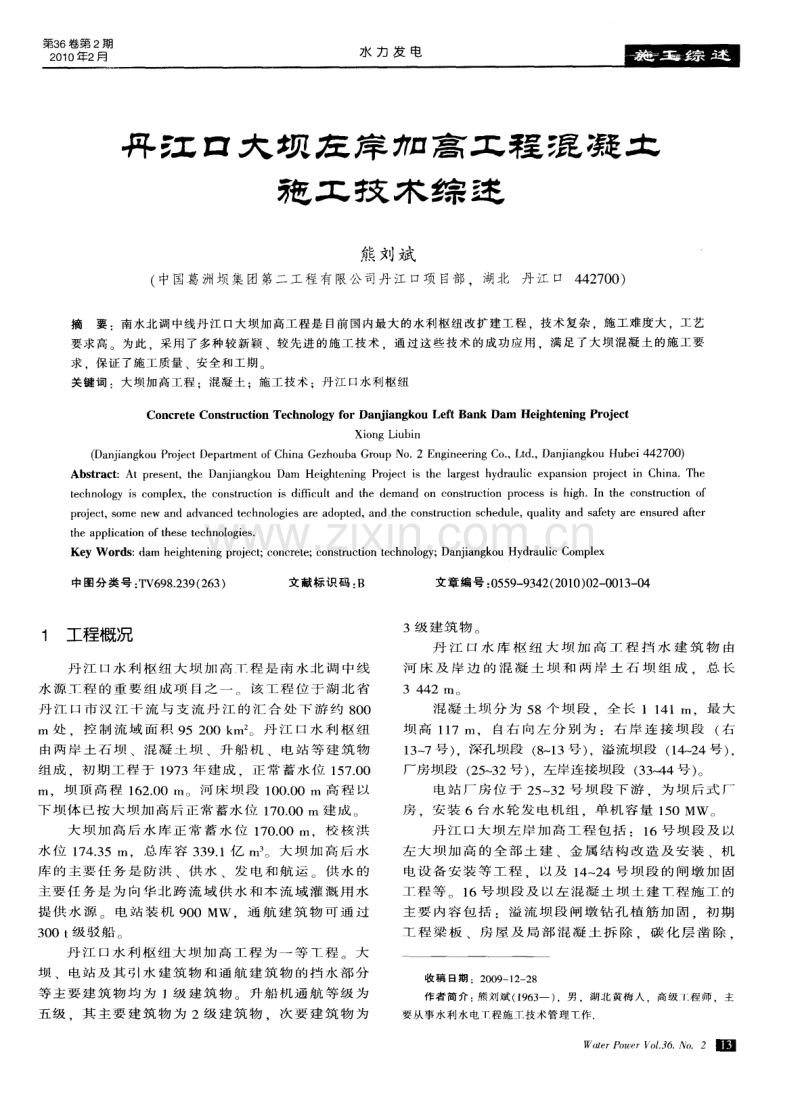

第3 6卷第 2期 2 0 1 0年2 月 水 力 发 电 再 江 口 大 坝 左 岸 加 高 工 程 混 凝 土 狍 工 孜 术 综 述 熊刘 斌 ( 中国葛 洲坝集 团第二S - 程有 限公 司丹 江 口项 目部 ，湖北丹 江 口 4 4 2 7 0 0 ) 摘要：南水北调中线丹江 口大坝加高工程是 目前 国内最大 的水利枢纽改扩建工 程 ，技术复杂 ，施工难度大 ，工艺 要 求高。为此 ，采用 了多种较新颖 、较先进 的施工技术 ，通过这些 技术 的成 功应用 ，满 足了大坝混 凝土 的施 工要 求 ，保证 了施工质量 、安 全和工期 。 关键词 ：大坝加高工程 ；混凝土 ；施工技术 ；丹江 口水利枢纽 C o n c r e t e C o n s t r u c t i o n T e c h n o l o g y f o r D a n j i a n g k o u L e ft B a n k Da m He i g h t e n i n g P r o j e c t Xi o ng L i u bi n f D a n j i a n g k o u P r o j e c t D e p a r t me n t o f C h i n a G e z h o u b a G r o u p N o 2 E n g i n e e r i n g C o ， L t d ， D a n j i a n g k o u H u b e i 4 4 2 7 0 0 ) A b s t r a c t ： A t p r e s e n t ， t h e D a n j i a n g k o u D a m H e i g h t e n i n g P r o j e c t i s t h e l a r g e s t h y d r a u l i c e x p a n s i o n p r o j e c t i n C h i n a T h e t e c hn o l o g y i s c o mpl e x ，t he co n s t r uc t i o n i s d i f f i c ul t a n d t he d e ma nd o n c o ns t r uc t i o n p r o c e s s i s h i g h I n t h e c o ns t ru c t i on o f p r o j e c t ， s o m e n e w a n d a d v a n c e d t e c h n o l o g i e s a r e a d o p t e d ， a n d t h e c o n s t r u c t i o n s c h e d u l e ， q u a l i t y a n d s a f e t y a r e e n s u r e d a f t e r t he a p pl i c a t i o n o f t h es e t e c hn o l o gi e s Ke y Wo r d s ： d a m h e i g h t e n i n g p r o j e c t ； c o n c r e t e ； c o n s t r u c t i o n t e c h n o l o g y ； D a n j i a n g k o u H y d r a u l i c C o m p l e x 中图分类号 ： T V 6 9 8 2 3 9 ( 2 6 3 ) 文献标 识码 ： B 文章编号 ： 0 5 5 9 9 3 4 2 ( 2 0 1 0 ) 0 2 0 0 1 3 0 4 1 工程概况 丹 江 口水 利 枢 纽 大 坝 加 高 T 程 是 南 水 北 调 中 线 水 源 丁 程 的 重 要 组 成 项 目之 一 该 工 程 位 于 湖 北 省 丹 江 口 市 汉 江 十 流 与 支 流 丹 江 的 汇 合 处 下 游 约 8 0 0 m处 控 制 流 域 面 积 9 5 2 0 0 k m2 丹 江 口 水 利 枢 纽 由两 岸 土 石 坝 、混 凝 土 坝 、升 船 机 、 电 站 等 建 筑 物 组 成 初 期 工 程 于 1 9 7 3年 建 成 正 常 蓄 水 位 1 5 7 0 0 m坝顶 高 程 1 6 2 0 0 l I 1 河 床 坝段 1 0 0 O 0 m高 程 以 下 坝 体 已 按 大 坝 加 高 后 正 常 蓄 水 位 1 7 0 0 0 m 建 成 大 坝 加 高 后 水 库 正 常 蓄 水 位 1 7 0 0 0 m 校 核 洪 水 位 1 7 4 3 5 n 1 总 库 容 3 3 9 1亿 m3 大 坝 加 高 后 水 库 的 主 要 任 务 是 防 洪 、供 水 、 发 电 和 航 运 供 水 的 主 要任 务是 为 向华北 跨 流 域 供水 和 本 流域 灌 溉 用水 提 供 水 源 电 站 装 机 9 0 0 MW 通 航 建 筑 物 可 通 过 3 0 0 t 级 驳 船 丹 江 口水 利 枢 纽 大 坝 加 高 工 程 为 一 等 程 大 坝 、 电 站 及 其 引 水 建 筑 物 和 通 航 建 筑 物 的 挡 水 部 分 等 主要 建筑 物 均 为 1级 建筑 物 升 船 机通 航 等级 为 五级 其 主要 建 筑物 为 2级 建筑 物 次 要 建 筑 物 为 3级 建 筑 物 丹 江 口 水 库 枢 纽 大 坝 加 高 丁 程 挡 水 建 筑 物 由 河 床 及 岸 边 的 混 凝 土 坝 和 两 岸 土 石 坝 组 成 总 长 3 4 42 1T I 。 混 凝 土 坝 分 为 5 8个 坝 段 全 长 1 1 4 1 I n 最 大 坝 高 1 1 7 m 自右 向 左 分 别 为 ： 右 岸 连 接 坝 段( 右 1 3 7号 ) ，深孔 坝 段( 8 1 3号 ) ，溢 流 坝段( 1 4 4号 ) ， 厂 房 坝段( 2 5 3 2号 ) 左 岸 连 接 坝段( 3 3 4 4号 ) 。 电 站 厂 房 位 于 2 5 3 2号 坝 段 下 游 为 坝 后 式 厂 房 安 装 6台 水 轮 发 电 机 组 单 机 容 量 1 5 0 MW 。 丹 江 口大 坝 左 岸 加 高 工 程 包 括 ： 1 6号 坝 段 及 以 左 大坝 加 高 的全 部 土 建 、金 属 结 构改 造 及 安装 、机 电设 备 安 装 等 工 程 以 及 1 4 2 4号 坝 段 的 闸 墩 加 固 一 程 等 1 6号 坝 段 及 以 左 混 凝 土 坝 土 建 T 程 施 工 的 主要 内容 包括 ：溢 流 坝段 闸墩 钻孔 植 筋 加 固 初 期 lT 程 梁 板 、 房 屋 及 局 部 混 凝 土 拆 除 ， 碳 化 层 凿 除 收 稿 日期 ：2 0 0 9 1 2 - 2 8 作 者 简 介 ： 熊 刘 斌 ( 1 9 6 3 一 ) ，男 ， 湖北 黄梅 人 ， 高级 f ： 程 师 ，主 要从事水利水 电T程施工技术管理1 = 作 W ( t t e r P o u e F V o 1 3 6 N o 2 咽 小 J及电 201 0 ：2月 新 增 键 槽 施 工 ，锚 杆 施 工 ， 裂 缝 检 查 与 处 理 接 缝 灌 浆 施 工 ，钢 筋 混 凝 土 施 _ 等 丹 汀 口大 坝 左 岸 加 高 混 凝 土 工 程 首 先 进 行 的 是 贴 坡 混 凝 土 施 工 ， 然 后 是 大 坝 加 高 混 凝 土 施 工 贴 坡 混 凝 土施 工 于第 一 、第 二 个枯 水 期 完成 加 高混 凝 土施 工分 两期 于第三 、第 四个枯 水期 完成 2 施工的重点和难点 南 水 北 调 中 线 丹 江 口 大 坝 加 高 工 程 是 目前 同 内 最 大 的 水 利 枢 纽 改 扩 建 工 程 技 术 复 杂 施 工 难 度 大 工 艺 要 求 高 ( 1 ) 与 一 般 混 凝 土 工 程 施 工 相 比 大 坝 加 高 混 凝 土 工 程 施 工 增 加 了 老 坝 体 混 凝 土 拆 除 、新 老 混 凝 土 结合 面 处理( 包 括老 坝 体 上新 增键 槽 施 工 、老 坝 体 混 凝 土碳 化 层 凿 除 、结 合 面 锚 杆 施 工 ) 、老 坝 体 加 固处 理 、老坝体 裂缝检查与处 理等工 序 特别是 老坝 体混凝 土拆 除施工 和新增键槽 施工工程量 大 技术 要 求 高 ，安 全 风 险 大 ，对 工 期 影 响 很 大 。 因 此 ，要 重 点 研 究 混 凝 土 快 速 拆 除 和 新 增 键 槽 快 速 施 工 方 法 ( 2 ) 大 坝 上 所 布 置 的 施 工 机 械 特 别 是 起 重 机 械 如 门塔 机 全 部 都 只 能 布 设 在 老 坝 坝 顶 布 置 的局 限性很 大 ，大坝 施 工 程序 与 门塔 机 的 布置 密 切 相 关 合 理 的 施 工 程 序 将 有 助 于 混 凝 土 的 施 工 要 重 点 研 究 左 连 坝 段 由 于 工 期 严 重 滞 后 对 混 凝 土 施 工 的影 响及所 需采 取 的补救 措施 ( 3 ) 大 坝 加 高 工 程 开 始 施 工 后 整 个 运 输 通 道 都 将 中 断 采 取 什 么 样 的 方 法 解 决 施 工 交 通 运 输 问 题 将 直 接影 响 到加 高 工 程 的混 凝 土施 工 要 重 点 研 究 3 8 2 5号 坝 段 的交 通措 施 及 溢 流坝 段 的混 凝 土 运 输 问 题 ( 4 ) 为 保 证 厂 房 坝 段 机 组 正 常 运 行 ，在 加 高 工 程 施 工 前 就 必 须 研 究 原 启 闭 机 房 和 油 泵 房 的 保 护 问 题 ，采 取 的 保 护 方 法 、结 构 形 式 等 将 直 接 影 响 到 厂 房 坝 段 机 组 的 正 常 运 行 和 混 凝 土 施 工 进 度 及 后 期 混 凝 土 施 工 的 难 易 程 度 同 时 还 应 研 究 保 护 方 法 对 混 凝 土 结 构 的 影 响 ( 5 )加 高 工 程 施 工 与 枢 纽 的 正 常 运 行 相 互 干 扰 ， 混 凝 土 工 程 施 工 与 金 结 机 电 施 工 相 互 制 约 要 研 究 工 程 度 汛 方 案 和 措 施 确 保 T 程 安 全 度 汛 ( 6 ) 坝 顶 结 构 复 杂 ，尤 其 是 溢 流 坝 段 结 构 复 杂 ， 施 工难 度 大 施 工 方法 是 否 合适 将 直接 影 响 到工 程 能 否安 全度 汛 需 研究 溢 流 坝段 固端跨 的合理 施 工 方 法 。 ( 7 ) 左 连 坝 段 扩 大 基 础 爆 破 开 挖 及 局 部 混 凝 土 爆 破 拆 除 对 电 站 厂 房 、微 波 楼 、开 关 站 等 的 正 常 使 用 影 响 较 大 要 研 究 采 取 合 适 的 控 制 爆 破 方 法 将 田W a t e r P o w e r V o 1 3 6 N o 2 质 点 振 动 速 度 控 制 在 设 计 允 许 的 范 围 内 严 格 控 制 飞 石 和 冲击波 ，确 保 电站 厂 房 、微 波楼 、开关 站 等 设 施 的正 常 运 行 。 3 主要技术措施及应用 3 1 老坝体 混凝 土 拆除 通 过 对 初 期 工 程 图 纸 的 研 究 和 对 被 拆 除 部 位 及 周 同环 境 的实 地 调 查 ，认 为施 工 中的难 点 如下 ： 拆 除 部 位 紧 邻 电 站 厂 房 、 微 波 楼 其 上 方 有 输 电 线 塔 和 通 讯 设 施 ， 周 边 环 境 较 复 杂 部 分 拆 除 部 位 离 地 面 高 差 大 ，安 全 防护 要 求 高 ； 按 照 设计 图 纸 。 1 6 4 4号 混 凝 土 坝 段 都 有 拆 除 要 求 且 不 同拆 除 部 位 的 拆 除 要 求 不 同 混 凝 土 拆 除 范 围 广 拆 除 工 程 量 较 大 ； 被 拆 除 部 位 与 大 坝 保 留部 位 紧 密 相 连 既 要 保 证 拆 除 后 的 轮 廓 尺 寸 又 要 保 证 保 留 部 位 的 完整 性 ，对 拆 除 质量 要 求 高 ： 施 工 干 扰较 大 。在 进 行 混 凝 土 拆 除 施 工 时 ， 还 有 键 槽 切 割 、老 混 凝 土 表 面 碳化 层 凿 除 、锚 杆施 工 等 拆 除 施 工还 会 影 响 到大 坝 的 日常 管理 与 运行 ： 拆 除部 位结 构 特 点不 同 ，拆 除 方 法 不 一 选 择 合 适 的 拆 除 方 法 至 关 重 要 对 后 续 工程 施 工影 响较 大 ： 由于 电站 厂房 、微波 楼 、开关 站 对 质 点振 动 速度 控 制严 格 当进 行 控制 爆 破 时 质 点 振 动 速 度 要 控 制 在 设 计 要 求 的 范 围 内 难 度 较 大 在 确 保 大 坝 挡 水 建 筑 物 的 安 全 稳 定 和 保 证 整 个 水 利 枢 纽 正 常 运 行 的 前 提 下 针 对 被 拆 除 物 的 结 构 特 点 、周 围环 境 条 件 等 ，研 究 实 施 了控 制爆 破 法 、 静 裂法( 高 效静 态破 碎剂破 碎法 ) 、分 裂机( 振 动破 碎 机 )分 裂 法 、绳( 盘 ) 锯 切 割 法 、 门塔 机 直 接 吊 运 法 、 人 工 凿 除 法 等 拆 除 方 法 。 其 中 控 制 爆 破 法 应 用 于 左 连 坝 段 坝 后 混 凝 土 的 拆 除 静 裂 法 应 用 于 厂 房 坝 段 初 期 工 程 栈 桥 墩 的 拆 除 分 裂 机 分 裂 法 应 用 于 3 2 3 3号 坝 段 坝 后 悬 挑 平 台 的 拆 除 绳 锯 切 割 法 应 用 于 电梯 井 悬挑 牛 腿及 平 台拆 除 盘锯 切 割 法应 用 于 坝 后 新 增 键 盘 槽 切 割 门 塔 机 直 接 吊 运 法 用 于 溢 流 坝 段 梁 板 拆 除 在 拆 除 过 程 中 采 取 了 立 面 防 护 、水 平 防 护 、包 裹 防 护 、设 置 爆 破 防 护 屏 障 等 防 护措 施 ，确 保 了 在规 定 的 时 间 内保 质 、安全 地 完成 拆除 任务 为后 序混 凝 土施工 创造 了有利 条件 。 3 2新增键 槽施 工 为保证 大坝 新老 混凝 土 的有机结 合 、整体 受力 。 按 设 计 要 求 在 施 工 缝 面 设 置 键 槽 键 槽 断 面 为 不 等 边 三 角 形 长 边 深 7 61 mm 短 边 深 5 0 0 mm。 为 保 证 施 工 质量 ，加 快施 工 速度 经 可行 性研 究 ，键槽 施 工 采 用 盘 锯 切 割 和 静 裂 联 合 施 工 方 法 键 槽 长 边 采 用 HI L T I的 L P 3 2 厂 r S 3 2液 压 盘 锯 系 吊30吞弟2 朋 具 再) 【 IJ r iD , ： 、 上 LJ 八 犀 川J r苟 上 任 E E 废疋 上 肥 J_ 投 小 三 示】 尘： 统 切割 ，配备 直径 为 8 0 0、1 2 0 0、1 6 0 0 mm 3种规 格 的 锯 片 分 3次 完 成 长 边 的 切 割 施 工 。 对 于 短 边 ， 采 用 Y一 2 4或 Y一1 8型 手 风 钻 钻 孔 后 灌 注 静 态 破 碎 剂 膨 胀分 离 成形 。为 保证 成 型 精 度 按 照 键槽 设 计 要 求 制 作 了 专 门 的 切 割 及 钻 孑 L 支 架 。 以 保 证 键 槽 的 角 度 和 尺 寸 经 实 际 测 量 静 态 破 碎 剂 静 力 作 用 产 生 的 膨 胀 裂 缝 沿 钻 孑 L 连 线 走 向 整 个 断 裂 面 基 本 平 整 形 成 的键 槽 尺 寸 满 足 设 计 要 求 坝 体 保 留 部 分 的 混 凝 土 面 没 有 产 生 损 伤 膨 胀 分 离 面 不 需 凿 毛 。切 割 面 仅 需 作 浅 层 凿 毛 处 理 通过施工实践证 明 该 施工方法 简单 可行 保证 了工程质量 ，提高了施工效 率 满足了施工进度 要求 。 3 3左 连坝 段混凝 土 施工 左 连 坝 段( 3 4 4 4号 坝 段 ) 贴 坡 混 凝 土 工 程 量 为 2 2万 m ， 老 坝 体 体 形 特 异 上 下 高 差 达 5 5 m。 施 工 场 地 上 空 有 1 1万 V 高 压 线 通 过 周 围 环 境 复 杂 。由 于多 方 面 的原 因 ，工 期 滞 后 3个 月 。为 了满 足 左 连 坝 段 贴 坡 混 凝 土 施 工 进 度 要 求 经 多 方 案 对 比后 决定采 用皮 带机 混凝 土运 输浇 筑方 案 根 据 左 连 坝 段 的 体 形 和 混 凝 土 量 结 合 施 工 区 域 周 围 环 境 状 况 采 用 的 皮 带 机 混 凝 土 运 输 浇 筑 系 统 由 A、B 两 条 供 料 线 和 C 7 0 5 0塔 机 组 成 。 其 中 A 供 料 线负 责 左连 3 3 3 6号 坝段 混 凝 土 浇 筑 B供 料 线 负 责 3 7 4 4号 坝 段 混 凝 土 浇 筑 A、 B 供 料 线 的 安 装 、 拆 除 、 转 移 、 升 高 ，分 别 由 2号 M9 0 0塔 机 和 左 连 4 1号 坝 段 老 坝 坝 顶 布 置 的 C 7 0 5 0 塔 机 承 担 。由 于 左 连 坝 段 最 大 高 差 达 5 5 m ，加 之 体 形 复 杂 ，根据 总体规 划要 求 ，A、B两 条供 料线 系统 需 分 阶 段 升 高 改 造 后 才 能 完 成 整 个 贴 坡 混 凝 土 的 浇 筑 ( 其 中 A 供 料 线 升 高 改 造 3次 B供 料 线 升 高 改 造 4 次 ) 。供 料线 由皮 带机 、真 空溜 槽 、布料 机等组 成 。 一 枯 、二 枯 的 施 工 实 践 表 明 ，左 连 坝 段 皮 带 机 混 凝 土 运 输 浇 筑 系 统 构 造 简 单 ，维 修 保 养 方 便 运 行 成 本低 故 障率 低 易 于安 装 和拆 除 自投 入 运 行 以 来 ， 已完 成 混 凝 土 浇 筑 1 9 - 8万 1 1 1 ， 系 统 实 际 生 产 率达 到 6 0 m3 h，月浇 筑强 度超 过 3万 m， 按 照 合 同进度 计 划要 求 ，保 质 、安 全地 完 成 了贴坡 混 凝 土 浇 筑 任 务 3 4 施 工期 交通 运输 根 据 总 体 施 T 进 度 计 划 要 求 考 虑 到 坝 顶 5 0 0 t 门机 的安装 需 要 大坝 加 高从 3 2号 和 3 3号 两个 坝 段 开始 ，当加 高施 工 开始 后 ，原 坝顶 1 6 2 O 0 m 高程 交 通 将 完 全 中 断 对 后 续 工 程 施 工 会 产 生 很 大 的 影 响 。 为保 证 工 程 施 工 的 正 常 进 行 经 可 行 性 研 究 在 2 5 3 8号 坝 段 坝 后 设 置 了 临 时 施 工 钢 栈 桥 作 为 厂房 及溢 流坝 段加 高施 工 的主要 通道 。 坝 后 临时 施 工 钢 栈 桥 由上 部 结 构 、下 部 结 构 、 基础 三 部分组 成 上 部结 构 主要 由贝雷 片 、支撑 架 、 横 梁 、桥 面 板 、护 拦 等 组成 ，它 们 均 为标 准 件( 简 称“ 3 21钢桥 ” ) 下部 结 构 主 要 由钢 管立 柱 、支 撑 及 盖 梁 等 组 成 基 础 平 面 尺 寸 为 0 8 I n f 垂 直 坝 轴 线 方 向 )x l m f 平 行 坝 轴 线 方 向 ) ，在 坝 后 贴 坡 混 凝 凝 土 坡 面 上 预 留 基 础 顶 部 预 埋 钢 板 和 固 定 柱 脚 用 的 连 接 锚 栓 。 坝 后 施 工 栈 桥 桥 面 高 程 1 6 2 O 0 m 标 准 宽 度 4 5 m单 车 道 人 行 道 宽 0 7 5 m，在 3 0、 3 5号 坝 段 区 域设 有错 车平 台 在 2 6号 坝段 与坝 顶相 连接 汽车 可 上 下 桥 在 2 5 2 6号 坝 段 区 域 设 置 了 回车 平 台 丹 江 口大 坝 左 岸 加 高 工 程 坝 后 施 工 栈 桥 经 过 近 8 个 月 的 生产 运 行 主体 结 构无 弯 曲变 形 、桥 面板 变 形 较 小 总体 运 行情 况 较 好 。 实践 表 明 采用 贝 雷 架承 重 结构 不 仅 安 装及 拆 卸 方 便 而 且 上 部结 构 能 够 重 复 使用 大 大 地 降低 了工 程成 本 这 也为 其 他 工 程施工 栈桥 的设 计 、使用提供 了可供 借鉴 的经验 。 3 5溢 流坝 段混 凝土 运输 为 解决 溢流 坝段 三枯 、四枯 闸墩混 凝 土及 1 8号 坝 段 管 理 房 浇筑 时 1号 M9 0 0塔 机 的 供 料 问题 根 据 现场 实 际 情况 、施 工 手段 、施 工 方法 经 可行 性 研究 后 在溢 流 坝段 坝下设 置 了混 凝土 运输 供料 线 它 主 要 由受 料 斗 、移 动 式 皮 带 机 、 固定 式 皮 带 机 、 移 动 式 混 凝 土 皮 带 卸 布 料 机 、下 料 斗 、立 罐 等 组 成 。 混 凝 土 由 自卸 汽 车 运 至 受 料 斗 处 卸 料 其 中 一 路 经 受 料 斗 、 移 动 式 皮 带 机 、 固 定 式 皮 带 机 、下 料 斗 、 立 罐 等 给1号 M9 0 0塔 机 供 料 ， 另 一 路 经 受 料 斗 、 移动 式 皮 带机 、 固定 式皮 带 机 、移 动 式 混 凝 土皮 带 卸 布 料 机 浇 筑 堰 面 混 凝 土 由 于 采 用 了 特 殊 设 计 的 立 罐 和 移动 式 混 凝 土皮 带 卸 布料 机 可 以 实现 在 闸 墩 与 堰 面 混 凝 土 施 工 之 间 的 顺 畅 切 换 经 使 用 证 明 效 果 显 著 有 效 地 解 决 了 混 凝 土 的 运 输 问 题 3 6 厂房 坝 段启 闭机房 及 油泵房 预 留空腔 保 护 为 了不 影 响 厂 房 坝 段 机 组 正 常 发 电 在 大 坝 加 高施 工 之 前 必须 解 决 好启 闭机 房 及 油泵 房 预 留空 腔 的 问题 。首 先对 原 启 闭 机房 及 油 泵 房 的体 形 进行 了 测 量 ，根 据 测 量 结 果 。对 启 闭 机 房 及 油 泵 房 预 留 空 腔 的结构 形 式 、后期 施 工 方 案 、运 行 管 理要 求 及 对 厂 房 坝 段 结 构 的 影 响 进 行 了 研 究 经 过 研 究 预 留 空 腔 以包 住 原 启 闭 机房 及 油 泵 房 为原 则 启 闭机 房 房 顶 以 上 部 分 采 取 渐 变 过 渡 的 方 法 过 渡 到 工 作 门 槽 处 ， 油 泵 房 房 顶 以 上 部 分 采 取 模 板 梁 的 办 法 封 顶 后 浇 筑 上部 结 构 混凝 土 。启 闭机 房 预 留空腔 后 的后 期 回 填 混 凝 土 下 部 采 用 泵 送 混 凝 土 上 部 为 自密 实 混 W a t e r P o w e r V o ! 3 6 N o 2困 U1 U 工 F Z 月 凝 土 ， 油 泵 房 预 留 空 腔 后 的 后 期 回 填 混 凝 土 采 用 泵 送 混 凝 土 。按 照 C EC S 2 0 3 ： 2 0 0 6 自密 实 混 凝 土 应 用 技 术 规 程 ，对 自密 实 混 凝 土 进 行 了配 合 比 试 验 和 性 能检 测 。在 施工 横 缝 处设 置 键槽 对 施工 键 槽进 行 凿 毛 处 理 ，在 键 槽 上 布 设 有 插 筋 取 消 了 施 工 横 缝 灌 浆 系 统 。 实 践 证 明 ， 预 留 空 腔 的 方 案 既 能 满 足 发 电要 求 ，又 能满 足 结 构 和施 工要 求 自密实 混凝 土 的各 项检 测 指标 均 满 足设 计 要 求 施 工质 量 符合 设 计 和 规 程 、规 范 规 定 3 - 7施 工期 工程度 汛 为 解 决 三 枯 工 程 施 工 度 汛 问 题 按 照 投 标 文 件 要 求 ，需 要 设 置 施 工 度 汛 栈桥 栈 桥 的结 构 形 式 、 位 置 、跨 数 关 系 到 工 程 能 否 安 全 度 汛 和 工 程 成 本 的 大 小 。 根 据 工 程 度 汛 要 求 、 现 场 实 际 情 况 、溢 流 坝 段 闸墩 结 构 和 5 0 0 t 坝 顶 门机 荷 载 的 大小 经 可 行 性 研 究 后 决 定 采 用 全 钢 结 构 度 汛 栈 桥 在 1 9 2 1号 溢 流 坝 段 设 置 了 4跨 施 工 度 汛 栈 桥 栈 桥 由箱形 主梁 、立柱 、梁端横 向支撑 、柱 间剪刀撑 、 施 工 走 台 、基 础 等 组 成 。基 础 位 于 老 坝 体 1 6 2 O 0 m 高 程 闸 墩 混 凝 土 面 上 为 独 立 式 基 础 基 础 顶 部 高 程 1 6 3 2 0 0 m 在 基 础 内 预 埋 有 基 础 钢 板 和 连 接 立 柱 的 锚 栓 ，为满 足基 础 抗 弯 、局 部 承压 和 抗剪 要 求 ，在 基 础 内 配 置 有 钢 筋 网 片 在 栈 桥 左 端 箱 梁 上 下 游 方 向 的 两 个 侧 面 通 过 锚 栓 将 其 固定 在 2 1号 坝 段 右 孔 闸 墩 上 承 受 纵 横 向水 平 力 经 过 一 年 的 运 行 和 监 测 施 工 度 汛 栈 桥 工 作 性 能 良 好 各 项 指 标 均 在 设 计 控 制 范 嗣 内 比 原 投 标 文件节 约 了 2跨栈 桥 3 8溢 流坝 段坝顶 结构 施工 每个 溢 流坝 段 有 2个 闸 墩 ，分 两孔 、两跨 ，分 别 为 简支 跨 和 固端 跨 固端 跨 结构 复 杂 设 计 上 采 取 了 模 板 梁 方 案 即 首 先 吊 装 模 板 梁 然 后 浇 筑 混 凝 土 利 用 模 板 梁 承 重 ，取 消 了 混 凝 土 施 工 承 重 结 构 。 但 如 果 溢 流 坝 段 闸 墩 固 端 跨 梁 板 采 用 与 闸 墩 一 起 现 浇 的方法 施 工 整 个 三枯 的施 工工 期将 无 法保 证 ， 工 程 将 无 法 度 汛 。 最 适 宜 的 方 法 是 先 将 闸 墩 浇 筑 到 顶 然后 立 即 架设 5 0 0 t 坝 顶 门机 大 梁 利用 已 形 成 的 坝 顶 门 机 轨 道 进 行 坝 顶 结 构 施 工 为 确 保 工 程 安 全 度 汛 对 固端 梁 的 施 工 方 法 进 行 了 专 门 研 究 ， 在 满 足 设 计 要 求 的 前 提 下 对 闸 墩 固端 跨 的 坝 顶 结 构 梁 板 采取 了 预制 与现 浇 相 结 合 的 方 法 施 工 即 先 预 留 闸 墩 顶 部 梁 槽 安 装 5 0 0 t 坝 顶 门 机 大 梁 和 门 机 轨 道 。利 用 门 塔 机 安 装 固 端 模 板 梁 利 用 固 端 模 板 梁 作 为 模 板 浇 筑 上 部 结 构 梁 板 混 凝 土 该 方 案 的 成 功 实 施 保 证 了工 程 的 安 全 渡 汛 3 9左连 坝段及 左 下挡坝段 基础 开挖 控制爆 破 对 于 左 连 坝 段 扩 大 基 础 开 挖 及 左 下 挡 坝 段 基 础 开 挖 ， 由于 开挖 区周 边 环 境 复 杂 ，紧 邻 发 电 厂 房 、 微 波通 讯 楼 、开 关 站等 建 筑物 及 高 压输 电线 路 ，安 全 要 求 极 高 ，必 须 严 格 控 制 飞 石 、 冲 击 波 、质 点 振 动 速 度 。 通 过 采 用 毫 秒 微 差 爆 破 技 术 、 光 面 爆 破 技 术 控 制 梯 段 高 度 ， 采 用 宽 孔 距 和 小 排 距 布 孔 方 式 设 置 减 震 孔 和 柔 性 垫 层 控 制 单 段 最 大 药 量 等 方 法 加 上 可靠 的垂 直 防护 、水 平 防护 和设 置 中间 防护 屏 障等 防护 措施 及 现 场安 全 监测 手 段 并 对爆 破 设计 参 数 不 断 进 行 调 整 达 到 了 安 全 和 施 工 进 度 相 统 一 的 目 的 为 后 续 混 凝 土 工 程 施 工 创 造 了有 利 条 件 。 4 施工质量、安全与进度 至 2 0 0 8年 1 0月 丹 江 口大 坝 左 岸 加 高 工 程 混 凝 土施工共验 收 1 3 2 8个 单元 工程 合格率 1 0 0 其 中 优 良单元工程 1 2 3 2个 优 良率 9 2 8 安全生产在可 控 制 和许 可 的范 同 内 没 有 发 生 人 员 死 亡 事 故 施 工 进度计划满足合同要求 ，得到了业 主单位 的高度评价。 ( 责任 编辑常 青 ) t _ -_ - _ _ - - -_ _ _ 。 _ 。 I t _ 1 - - - - - - 1 - - t t - - t _ - - - _ - _ ( 上 接 第 4页 )查 ，均 未 发 现 一 条 裂 缝 ，被 国务 院 = = 峡 工 程 质 量 专 家 组 高 度 评 价 为“ 峡 期 大 坝 是 一 座没 有裂缝 的 混凝 土重力 坝 创 造 了世界 奇迹 ” 。 三 峡 三 期 无 裂 缝 混 凝 土 大 坝 的 成 功 建 造 是 全 员 、 全 过 程、全 方 位 开 展 技 术 创 新 、优 化 施 工 方 案 、严 格 操作 工 艺 所 取 得 的成 果 ，是 先 进 的技 术 ， 精 湛 的 工 艺 与 科 学 的 管 理 高 度 统 筹 和 谐 的 成 果 三 峡 三 期 大 坝 混 凝 土 未 发 现 一 条 裂 缝 的 事 实 昭示 我 们 施 工 全 过 程 的 精 细 控 制 无 疑 与 科 学 的 设 计 和 先 进 的 装 备 一 样 都 是 决 定 无 裂 缝 混 凝 土 大 坝 建 成 的关 键 要 素 参考文献 ： 1 中国葛洲坝集 团公 司三峡 工程施工指挥部 三峡三期工程上游 基坑进 水前 验收右厂排坝段 右厂 2 0号坝段 工程 ( 合 同编号 ： T G P C I 一 3 一 l B) 施T报告f R 宜 昌： 中国葛洲坝集团公 司， 2 0 0 6 2 周厚贵 三峡三期大坝及厂房工程施工提前方案研究 J 红水 河 ， 2 0 0 6 ， 2 5 ( 1 ) ： 1 - 3 3 周建 华 ， 藤东海 ， 张红 兵 浅谈 三峡三期lT程大坝混凝土 裂缝 的 预防与控制 J 葛洲坝集 团科技 ， 2 0 0 6 ( 4 ) ： 6 0 6 2 4 周厚贵 三峡工程大坝混凝土施工新技术 J 水利水电科技进 展 ， 2 0 0 8 ，2 8 ( 2 ) ： 4 2 4 6 ( 责任编辑焦雪梅 )
