房屋建筑学墙体精解(.pptx

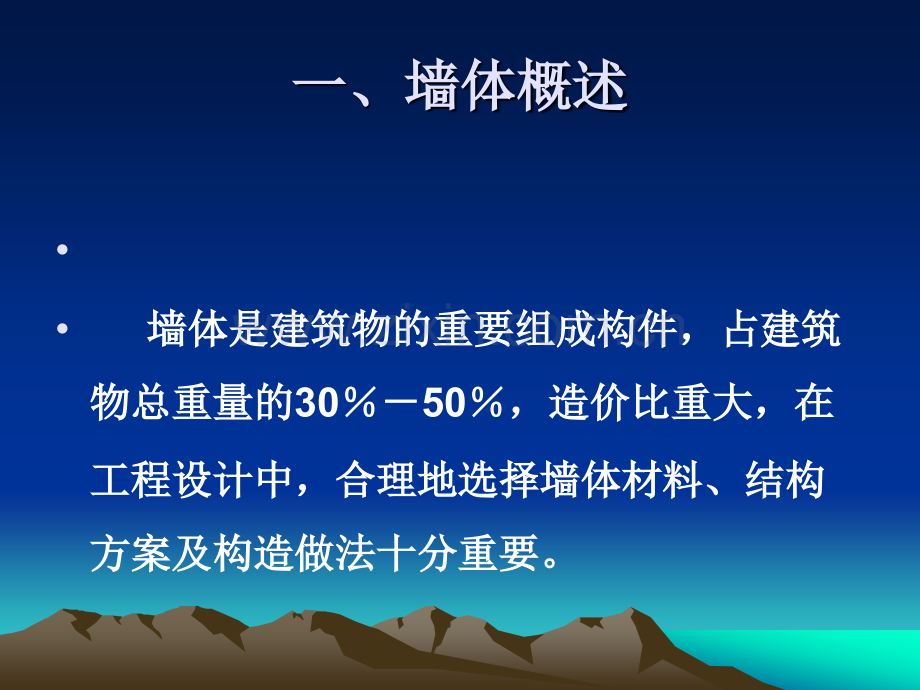

一、墙体概述一、墙体概述 墙体是建筑物的重要组成构件，占建筑墙体是建筑物的重要组成构件，占建筑物总重量的物总重量的3050，造价比重大，在，造价比重大，在工程设计中，合理地选择墙体材料、结构工程设计中，合理地选择墙体材料、结构方案及构造做法十分重要。方案及构造做法十分重要。1 1 1 1、墙体的作用墙体的作用墙体的作用墙体的作用墙体在建筑中的作用主要有四个方面：墙体在建筑中的作用主要有四个方面：承重承重作用作用 ：承受建筑物自重和人及设备等荷载，又承受风：承受建筑物自重和人及设备等荷载，又承受风 和地震荷载。和地震荷载。围护围护作用作用 ：抵御自然界风、雨、雪等的侵袭，防止太阳辐：抵御自然界风、雨、雪等的侵袭，防止太阳辐 射和噪声的干扰等。射和噪声的干扰等。分隔分隔作用作用 ：把建筑物分隔成若干个小空间。：把建筑物分隔成若干个小空间。装饰装饰作用作用 ：墙体是营造建筑室内、外环境的重要因素。：墙体是营造建筑室内、外环境的重要因素。2 2 2 2、墙体的类型墙体的类型墙体的类型墙体的类型一、按所在位置及方向分类：一、按所在位置及方向分类：墙体按在平面中所处位置及方向不同墙体按在平面中所处位置及方向不同,分为外墙和内墙或分为外墙和内墙或纵墙纵墙和和横墙横墙。沿建筑物短轴方向布置的墙称沿建筑物短轴方向布置的墙称横墙横墙，横墙有内横墙和外横墙之分，外横墙一般又称横墙有内横墙和外横墙之分，外横墙一般又称山墙山墙；沿建筑物长轴方向布置的墙称沿建筑物长轴方向布置的墙称纵墙纵墙，纵墙有内纵墙和外纵墙之，纵墙有内纵墙和外纵墙之分。分。位于建筑物内部的墙称位于建筑物内部的墙称内墙内墙，起着分隔房间的作用。在一片，起着分隔房间的作用。在一片墙上，窗与位于建筑物外界四周的墙称墙上，窗与位于建筑物外界四周的墙称外墙外墙，外墙是建筑物的外围，外墙是建筑物的外围护结构，起着挡风、阻雨、保温、隔热等围护室内房间不受侵袭的护结构，起着挡风、阻雨、保温、隔热等围护室内房间不受侵袭的作用；作用；窗或门与窗之间的墙称为窗或门与窗之间的墙称为窗间墙窗间墙，窗洞下部的墙为，窗洞下部的墙为窗下墙窗下墙。图二、按所用材料分类二、按所用材料分类二、按所用材料分类二、按所用材料分类1 1）砖墙）砖墙 ：用砖和砂浆砌筑的墙为砖墙，砖有普通黏土砖、黏土用砖和砂浆砌筑的墙为砖墙，砖有普通黏土砖、黏土多孔砖、黏土空心砖、灰砂砖、矿渣砖等。多孔砖、黏土空心砖、灰砂砖、矿渣砖等。2 2）石墙）石墙 ：用块石和砂浆砌筑的墙为石墙。用块石和砂浆砌筑的墙为石墙。3 3）土墙）土墙 ：用土坯和粘土砂浆砌筑的墙或模板内填充黏土夯实而用土坯和粘土砂浆砌筑的墙或模板内填充黏土夯实而成的墙为土墙。成的墙为土墙。4 4）钢筋混凝土墙）钢筋混凝土墙 ：用钢筋混凝土现浇或预制的墙为钢筋混凝土用钢筋混凝土现浇或预制的墙为钢筋混凝土墙。墙。5 5）其它墙）其它墙 ：多种材料结合的组合墙、各种幕墙、用工业废料制多种材料结合的组合墙、各种幕墙、用工业废料制作的砌块砌筑的砌块墙。作的砌块砌筑的砌块墙。三、按墙体的受力情况分类三、按墙体的受力情况分类:墙体根据结构受力情况不同，可分为墙体根据结构受力情况不同，可分为承重墙承重墙和和非承重墙非承重墙两种。两种。直直接接承承受受上上部部楼楼板板和和屋屋顶顶所所传传来来荷荷载载的的墙墙称称为为承承重重墙墙。不承受上部荷载的墙称为不承受上部荷载的墙称为非承重墙非承重墙。非承重墙包括非承重墙包括自承重墙、隔墙、填充墙、幕墙自承重墙、隔墙、填充墙、幕墙。外部的填充墙和幕墙虽不承受上部楼板层和屋顶的外部的填充墙和幕墙虽不承受上部楼板层和屋顶的荷载，却承受风荷载和地震荷载。荷载，却承受风荷载和地震荷载。四、按施工方法和构造分类四、按施工方法和构造分类1 1）叠砌墙：）叠砌墙：是是各各种种材材料料制制作作的的块块材材（如如黏黏土土砖砖、空空心心砖砖、灰灰砂砂砖砖、石石块块、小小型型砌砌块块等等），用用砂砂浆浆等等胶胶结结材材料料砌砌筑筑而而成成，也也叫叫块块材材墙墙。包包括括实实砌砌砖砖墙、空斗墙和砌块墙等。墙、空斗墙和砌块墙等。2 2）板筑墙：）板筑墙：是是在在施施工工时时，先先在在墙墙体体部部位位竖竖立立模模板板，然然后后在在模模板板内内夯夯筑筑或或浇浇筑筑材材料料捣捣实实而而成成的的墙墙体体。如如夯夯土土墙墙、灰灰砂砂土土筑筑墙墙以以及及滑滑模模、大大模模板板施施工工的混凝土墙体等。的混凝土墙体等。3 3）装配式墙：）装配式墙：是在预制厂生产的墙体构件，运到施工现场进行机械安装的墙体，是在预制厂生产的墙体构件，运到施工现场进行机械安装的墙体，包括板材墙、组合墙和幕墙等。机械化程度高，施工速度快、工期短。包括板材墙、组合墙和幕墙等。机械化程度高，施工速度快、工期短。墙体的设计要求墙体的设计要求一、安全方面的要求：一、安全方面的要求：1 1 强度要求强度要求 ：强度是指墙体承受荷载的能力强度是指墙体承受荷载的能力。影影响响墙墙体体强强度度的的因因素素:砖砖墙墙强强度度与与砖砖、砂砂浆浆强强度度等等级级有有关关，混混凝凝土墙与混凝土的强度等级有关。根据受力情况确定墙体厚度。土墙与混凝土的强度等级有关。根据受力情况确定墙体厚度。2 稳定性要求稳定性要求：墙墙体体的的稳稳定定性性与与墙墙的的长长度度、高高度度、厚厚度度以以及及纵纵、横横向向墙墙体体间间的的距距离离有有关关。墙墙体体的的高高厚厚比比、长长厚厚比比是是保保证证其其稳稳定定的的重重要要措措施施。当当墙墙身身高高度度、长长度度确确定定后后，通通常常可可通通过过增增加加墙墙体体厚厚度度、增增设设墙墙垛垛、壁壁柱柱、构构造造柱，圈梁等办法增加墙体稳定性。柱，圈梁等办法增加墙体稳定性。3 防火要求防火要求 ：墙墙体体材材料料及及墙墙身身厚厚度度，都都应应符符合合防防火火规规范范中中相相应应燃燃烧烧性性能能和和耐耐火火极限所规定的要求。极限所规定的要求。二、功能方面二、功能方面二、功能方面二、功能方面的要求：的要求：的要求：的要求：1 1 保温、隔热要求保温、隔热要求 ：作作为为围围护护结结构构的的外外墙墙，对对热热工工的的要要求求十十分分重重要要。北北方方寒寒冷冷地地区区要要求求围围护护结结构构具具有有较较好好的的保保温温能能力力，以以减减少少室室内内热热损损失失，同同时时还还应应防防止止在在围围护护结结构构内内表表面面和和保保温温材材料料内内部部出出现现凝凝聚聚水水现现象象。对对南南方方地地区区为为防防止止夏夏季季室室内内温温度度过过热热，除除布布置置上上考考虑虑朝朝向向、通通风风外外，外外墙墙须须具具有有一一定定隔热性能。隔热性能。对有保温要求的墙体，须提高其构件的热阻，通常采取以下措施。对有保温要求的墙体，须提高其构件的热阻，通常采取以下措施。（1）增加墙体的厚度墙体的热阻与其厚度成正比，欲提高）增加墙体的厚度墙体的热阻与其厚度成正比，欲提高墙身的热阻，可增加其厚度。墙身的热阻，可增加其厚度。（2）选择导热系数小的墙体材料要增加墙体的热阻，常）选择导热系数小的墙体材料要增加墙体的热阻，常选用导热系数小的保温材料，如泡沫混凝土、加气混凝土、陶粒混选用导热系数小的保温材料，如泡沫混凝土、加气混凝土、陶粒混凝土等。凝土等。保温墙体保温墙体2 2 隔声要求隔声要求 ：隔隔声声是是控控制制噪噪声声的的重重要要措措施施，作作为为房房间间围围护护构构件件的的墙墙体体，必必须须具具有有足足够够隔隔声声能能力，以符合有关隔声标准的要求。力，以符合有关隔声标准的要求。3 3 防水、防潮要求防水、防潮要求 ：潮湿房间，如卫生间、厨房等的房间潮湿房间，如卫生间、厨房等的房间及地下室的墙应采取防水防潮措施。及地下室的墙应采取防水防潮措施。三、经济方面三、经济方面的要求：的要求：墙墙体体重重量量大大、施施工工周周期期长长，造造价价在在民民用用建建筑筑的的总总造造价价中中占占有有相相当当比比重重。改改革革墙墙体体施施工工方方法法，变变手手工工操操作作为为机机械械化化施施工工，提提高高工工效效，降降低低劳劳动动强强度度，并并研研制制、开开发发轻轻质质、高高强强的的墙墙体体材材料料，可可以以减减轻轻自自重重，降低成本。降低成本。四、美观方面四、美观方面的要求：的要求：墙墙体体的的美美观观效效果果对对建建筑筑物物内内外外空空间间的的影影响响较较大大，选选择择合合理理的的饰饰面面材料和构造做法非常重要。材料和构造做法非常重要。砖墙砖墙一、砖墙材料一、砖墙材料 砖墙由砖墙由砖砖 和和砂浆砂浆 两种材料组成。两种材料组成。（一）砖（一）砖 按组成材料分：按组成材料分：粘粘土砖、灰砂砖，页岩砖、煤矸石砖、水泥砖及土砖、灰砂砖，页岩砖、煤矸石砖、水泥砖及 各种工业废料砖，如粉煤灰砖、炉渣砖等；各种工业废料砖，如粉煤灰砖、炉渣砖等；按形状分：按形状分：实心砖、多孔砖、空心砖等。实心砖、多孔砖、空心砖等。按制作方法：按制作方法：焙烧，蒸汽压力养护等。焙烧，蒸汽压力养护等。粘土砖有粘土砖有普通粘土砖普通粘土砖和和多孔砖多孔砖、空心砖空心砖，是以粘土为主要原，是以粘土为主要原料，经成型、干燥、焙烧而成。料，经成型、干燥、焙烧而成。普通粘土砖有普通粘土砖有青砖青砖和和红砖红砖之分。之分。砖的强度等级砖的强度等级分为：分为：MU30MU30、MU25MU25、MU20MU20、MU15MU15、MU10MU10 五级。五级。单位：单位：MPaMPa（1Pa=1N/1Pa=1N/m m）（二）砂浆（二）砂浆（二）砂浆（二）砂浆砌筑墙体的砂浆常用的有：砌筑墙体的砂浆常用的有：水泥砂浆水泥砂浆 、石灰砂浆、石灰砂浆 、混合砂浆、混合砂浆 三种。三种。水泥砂浆水泥砂浆-属水硬性材料，强度高，较适合于砌筑潮湿环属水硬性材料，强度高，较适合于砌筑潮湿环境下的砌体。境下的砌体。石灰砂浆石灰砂浆-属气硬性材料，强度不高，多用于砌筑次要的属气硬性材料，强度不高，多用于砌筑次要的民用建筑中地面以上的墙体。民用建筑中地面以上的墙体。混合砂浆混合砂浆-由水泥、石灰膏、砂加水拌和而成，这种砂浆由水泥、石灰膏、砂加水拌和而成，这种砂浆强度较高，和易性和保水性较好，常用于砌筑地面以上的砌体。强度较高，和易性和保水性较好，常用于砌筑地面以上的砌体。砂浆的强度以砂浆的强度以强度等级强度等级表示，有表示，有M15M15、M10M10、M7.5M7.5、M5M5、M2.5M2.5等等5 5个级别，个级别，单位：单位：MPa MPa。二、砖墙的组砌方式二、砖墙的组砌方式砖墙的组砌方式是指砖块在砌体中的排列方式。砖墙的组砌方式是指砖块在砌体中的排列方式。标准砖的规格为标准砖的规格为240mmll5mm53mm240mmll5mm53mm（长（长宽宽厚）普通黏厚）普通黏土砖各个方向尺寸的关系：土砖各个方向尺寸的关系：（4 4个砖厚十个砖厚十3 3个灰缝）（个灰缝）（2 2个砖宽十个砖宽十1 1个灰缝）个灰缝）1 1砖长砖长 （1616个砖厚十个砖厚十1515个灰缝）（个灰缝）（8 8个砖宽十个砖宽十8 8个灰缝）个灰缝）（4 4砖长十砖长十4 4个灰个灰缝）缝）=1000mm=1000mm 墙体在砌筑时，以这些尺寸为基础，并以墙体在砌筑时，以这些尺寸为基础，并以1151151010125mm125mm为模数进行。当墙段长度超过为模数进行。当墙段长度超过1m1m时，可不再考虑砖模数。时，可不再考虑砖模数。1/41/4砖墙厚砖墙厚=ll5mm ll5mm 半砖（半砖（1/21/2）墙）墙=53mm53mm 一砖（一砖（2424）墙厚）墙厚=240mm240mm 一砖半墙（一砖半墙（3737）墙）厚）墙）厚=365mm365mm1.砖墙的组砌方式为了保证墙体的强度及保温、隔声等要求，砌筑时砖缝砂浆应饱满，厚薄均匀；并且应保证砖缝横平竖直、上下错缝、内外搭接，避免形成竖向通缝，影响砖砌体的强度和稳定性。当外墙面做清水墙时，组砌还应考虑墙面图案美观。在砖墙的组砌中，长边平行于墙面砌筑的砖称为顺砖，垂直于墙面砌筑的砖称为丁砖。实体砖墙通常采用一顺一丁、多顺一丁、十字式（也称梅花丁）等砌筑方式，如图6.9所示。（2）主要组砌方式）主要组砌方式实心砖墙的尺度 标准砖的规格为240mm115mm53 mm，包括10 mm厚灰缝，其长宽厚之比为4：2：l。标准砖砌筑墙体时以砖宽度的倍数（115mm+10mm=125 mm）为模数，与我国现行建筑模数协调统一标准中的基本模数M=100mm不协调，这是由于砖尺寸的确定时间要早于模数协调的确定时间。因此，在使用中必须注意标准砖的这一特征。砖墙的尺度包括墙体厚度、墙段长度和墙体高度等。1砖墙的厚度砖墙的厚度习惯上以砖长为基数来称呼，如半砖墙、一砖墙、一砖半墙等。工程上以它们的标志尺寸来称呼，如一二墙、二四墙、三七墙等。常用墙厚的尺寸规律见表31。2墙段长度和洞口尺寸由于普通粘土砖墙的砖模数为125mm，所以墙段长度和洞口宽度都应以此为递增基数，即墙段长度为（125n10）mm，洞口宽度为（125n+10）mm。这样，符合砖模数的墙段长度系列为115、240、365、490、615、740、865、990、1 115、1 240、1 365、l 490 mm等，符合砖模数的洞口宽度系列为135、260、385、510、635、760、885、l 010 mm等。而我国现行的建筑模数协调统一标准的基本模数为100 mm。房屋的开间、进深采用了扩大模数3M的倍数，门窗洞口亦采用 3M的倍数，1 m内的小洞口可采用100 mm的倍数。这样，在一栋房屋中采用两种模数，必然会在设计施工中出现不协调现象；而砍砖过多会影响砌体强度，也给施工带来麻烦。解决这一矛盾的另一办法是调整灰缝大小。由于施工规范允许竖缝宽度为812mm，使墙段有少许的调整余地。但是，墙段短时，灰缝数量少，调整范围小。故墙段长度小于15 m时，设计时宜使其符合砖模数；墙段长度超过15m时，可不再考虑砖模数。另外，墙段长度尺寸尚应满足结构需要的最小尺寸，以避免应力集中在小墙段上而导致墙体的破坏，对转角处的墙段和承重窗间墙尤其应注意。图3.4所示为多层房屋窗间墙宽度限值。在抗震设防地区，墙段长度应符合现行建筑抗震设计规范的要求，具体尺寸见表32。表3.2 抗震设计规范要求的最小墙段长度单位：mm构造类别设计烈度备注6、7度8度9度承重窗间墙1 0001 2001 500在墙角设钢筋混凝土构造柱时，不受此限制承重外墙尽端墙段1 0002 0003 000内墙阳角至门洞边1 0001 5002 000 二 墙体细部构造 墙体的细部构造包括门窗过梁、窗台、勒脚、散水、明沟、变形缝、圈梁、构造柱和防火墙等。一、门窗过梁 过梁的形式有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种。1、砖拱过梁 砖拱过梁分为平拱和弧拱。由竖砌的砖作拱圈，一般将砂浆灰缝做成上宽下窄，上宽不大于20mm，下宽不小于5mm。砖不低于MU7.5，砂浆不能低于M2.5，砖砌平拱过梁净跨宜小于1.2m，不应超过1.8m，中部起拱高约为1/50L。2、钢筋砖过梁 钢筋砖过梁用砖不低于MU7.5，砌筑砂浆不低于M2.5。一般在洞口上方先支木模，砖平砌，下设34根6钢筋要求伸人两端墙内不少于240mm，梁高砌57皮砖或L/4，钢筋砖过梁净跨宜为 1.52m（如图）。钢筋砖过梁构造示意 3、钢筋混凝土过梁 钢筋混凝土过梁有现浇和预制两种，梁高及配筋由计算确定。为了施工方便，梁高应与砖的皮数相适应，以方便墙体连续砌筑，故常见梁高为60mm、120mm、180mm、240mm，即60mm的整倍数。梁宽一般同墙厚，梁两端支承在墙上的长度不少于240mm，以保证足够的承压面积。过梁断面形式有矩形和L形。为简化构造，节约材料，可将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。如在南方炎热多雨地区，常从过梁上挑出300500mm宽的窗楣板，既保护窗户不淋雨，又可遮挡部分直射太阳光（如图）。钢筋混凝土过梁的形式钢筋混凝土过梁的形式 二、窗台（如图）概念：概念：窗洞口下部设置的防水构造。以窗框为界，位于室外一侧的称为外窗台，位于室内一侧的称为内窗台，如图4-8所示。外窗台构造：外窗台构造：外窗台应设置排水构造。外窗台应有不透水的面层，并向外形成不小于20的坡度，以利于排水。外窗台有悬挑窗台和不悬挑窗台两种。悬挑窗台常采用丁砌一皮砖出挑60mm或将一砖侧砌并出挑60mm，也可采用钢筋混凝土窗台。悬挑窗台底部边缘处抹灰时应做宽度和深度均不小于10mm的滴水线或滴水槽或滴水斜面(俗称鹰嘴)。窗台构造窗窗 台台 类类 型型 三、墙脚 底层室内地面以下，基础以上的墙体常称为墙脚。墙脚包括墙身防潮层、勒脚、散水和明沟等。1、勒脚 勒脚是外墙墙身接近室外地面的部分，为防止雨水上溅墙身和机械力等的影响，所以要求墙脚坚固耐久和防潮。一般采用以下几种构造做法（如图3-12）。（1）抹灰：可采用20厚1：3水泥砂浆抹面，1：2水泥白石子浆水刷石或斩假石抹面。此法多用于一般建筑。（2）贴面：可采用天然石材或人工石材，如花岗石、水磨石板等。其耐久性、装饰效果好，用于高标准建筑。（3）勒脚采用石材，如条石等。勒脚几种做法勒脚几种做法2、防潮层（1）防潮层的位置（如图）：墙身防潮层的位置沿墙流淌沿墙流淌 雨水雨水地下潮气地下潮气雨水上溅雨水上溅雨水下渗雨水下渗室内地坪室内地坪室外地面室外地面油毡防潮层室内地面20厚防水砂浆室内地面地圈梁代替防潮层室内地面60厚细石混凝土室内地面防潮层设置防潮层设置防潮层设置防潮层设置水平防潮层室内地面室内地面水平防潮层垂直防潮层卷材防潮层防水砂浆防潮层细石混凝土防潮层 （2）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%-5防水剂，厚度为2025mm或用防水砂浆砌三皮砖作防潮层。此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根6钢筋，其防潮性能好。第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。3、散水与明沟 房屋四周可采取散水或明沟排除雨水。当屋面为有组织排水时一般设明沟或暗沟，也可设散水。屋面为无组织排水时一般设散水，但应加滴水砖（石）带。散水的做法通常是在素土夯实上铺三合土、混凝土等材料，厚度60-70mm。散水应设不小于3%的排水坡。散水宽度一般0.6-1.0m。散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂。散水整体面层纵向距离每隔6-12m做一道伸缩缝。明沟的构造做法可用砖砌、石砌、混凝土现浇，沟底应做纵坡，坡度为0.5%-1%，宽度为220-350mm。20厚水泥砂浆抹面60厚混凝土素土夯实室外地面室内地面勒脚散水做法举例散水缝隙嵌油膏不正确做法：动胀导致勒脚饰面破坏正确做法：散水施工应后于勒脚饰面墙面线20粗砂或米石子填缝12沥青砂散水伸缩缝的构造20厚1：2.5水泥砂浆60厚细石混凝土墙体120砖墙室外地面明沟做法示意图明沟做法示意图四、变形缝（构造如图）变形缝构造图 变形缝有伸缩缝、沉降缝、防震缝三种。1、伸缩缝（或温度缝）伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将基础以上部分全部断开的垂直缝隙。有关规范规定砌体结构和钢筋混凝土结构伸缩缝的最大间距一般为50-75mm。伸缩缝的宽度一般为20-40mm。2、沉降缝 为减少地基不均匀沉降对建筑物造成危害，在建筑物某些部位设置从基础到屋面全部断开的垂直缝称为沉降缝。（1）沉降缝一般在下列部位设置：当同一建筑物建造在地基承载力相差很大时；建筑物高度或荷载相差很大，或结构形式不同处；新建、扩建的建筑物与原有建筑物紧相毗连时。（2）沉降缝的缝宽 沉降缝的缝宽与地基情况和建筑物高度有关，其沉降缝宽度一般为30-70mm，在软弱地基上其缝宽应适当增加。沉降缝设置举例 3、防震缝 防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直缝。防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。（1）防震缝的位置 建筑平面体型复杂，有较长的突出部分，应用防震缝将其分简单规整的独立单元；建筑物（砌体结构）立面高差超过6m，在高差变化处须设防震缝；建筑物毗连部分结构的刚度、重量相差悬殊处；建筑物有错层且楼板高差较大时，须在高度变化处设防震缝。防震缝应与伸缩缝、沉降缝协调布置。（2）防震缝宽 防震缝宽与结构形式、设防烈度、建筑物高度有关。在砖混结构中，缝宽一般取50100mm，多（高）层钢筋混凝土结构防震缝最小宽度（见下表）。多（高）层钢筋混凝土结构防震缝最小宽度 结构体系建筑高度H15m建筑高度H15m，每增高5m加宽7度8度9度框架结构、框-剪结构70203350剪力墙结构50142335 五、墙身的加固 1、壁柱和门垛 当墙体的窗间墙上出现集中荷载，而墙厚又不足以承担其荷载；或当墙体的长度和高度超过一定限度并影响到墙体稳定性时，常在墙身局部适当位置增设凸出墙面的壁柱以提高墙体刚度。壁柱突出墙面的尺寸一般为120mm370mm、240mm370mm、240mm490mm或根据结构计算确定。当在较薄的墙体上开设门洞时，为便于门框的安置和保证墙体的稳定，须在门靠墙转角处或丁字接头墙体的一边设置门垛，门垛凸出墙面不少于120mm，宽度同墙厚（如图）。壁柱和门垛 2、圈梁 （1）圈梁的设置要求 圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，可提高建筑物的空间刚度及整体性，增加墙体的稳定性。减少由于地基不均匀沉降而引起的墙身开裂。对于抗震设防地区，利用圈梁加固墙身更加必要。（2）圈梁的构造 圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。钢筋砖圈梁就是将前述的钢筋砖过梁沿外墙和部分内墙一周连通砌筑而成。钢筋混凝土圈梁的高度不小于120mm，宽度与墙厚相同（圈梁的构造如图）。圈梁构造 当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，其配筋和混凝土强度等级均不变（如图）。附加圈梁圈梁位置圈梁的设置钢筋砖圈梁钢筋混凝土圈梁圈梁遇到洞口时的处理 3、构造柱 钢筋混凝土构造柱是从构造角度考虑设置的，是防止房屋倒塌的一种有效措施。构造柱必须与圈梁及墙体紧密相连，从而加强建筑物的整体刚度，提高墙体抗变形的能力。（1）构造柱的设置要求 由于建筑物的层数和地震烈度不同，构造柱的设置要求也不相同。（2）构造柱的构造（如图）构造柱的构造构造柱做法构造柱的设置构造柱马牙槎构造图构造柱马牙槎构造图 a.构造柱最小截面为180mm240mm，纵向钢筋宜用412，箍筋间距不大于250mm，且在柱上下端宜适当加密；7度时超过六层、8度时超过五层和九度时，纵向钢筋宜用414，箍筋间距不大于200mm；房屋角的构造柱可适当加大截面及配筋。b.构造柱与墙连结处宜砌成马牙槎，并应沿墙高每500mm设26拉接筋，每边伸人墙内不少于1m（如构造柱马牙槎构造图）。c.构造柱可不单独设基础，但应伸入室外地坪下500mm，或锚入浅于500mm的基础梁内。六、防火墙 防火墙的作用在于截断火灾区域，防止火灾蔓延。作为防火墙，其耐火极限应不小于4.0h。防火墙的最大间距应根据建筑物的耐火等级而定，当耐火等级为一、二级时，其间距为150m；三级时为100m；四级时为75m。防火墙应截断燃烧体或难燃烧体的屋顶，并高出非燃烧体屋顶400mm；高出难燃烧体屋面500mm（如图）。防火墙的设置三、墙体的类型三、墙体的类型1、按位置和方向分：外墙：位于建筑物四周的墙 内墙：位于建筑物内部的墙 横墙：沿建筑物横向布置的墙 纵墙：沿建筑物纵向布置的墙建筑抗震对墙体尺寸的要求建筑抗震对墙体尺寸的要求：2、按、按承重情况承重情况分分：承承 重重 墙：墙：凡直接承受上部屋顶、楼板传来凡直接承受上部屋顶、楼板传来的荷载的墙；的荷载的墙；非承重墙：非承重墙：凡不承受上部传来的荷载的墙。凡不承受上部传来的荷载的墙。非承重墙包括隔墙、填充墙和幕墙等。非承重墙包括隔墙、填充墙和幕墙等。填充墙：框架结构中填充在柱子之间的墙填充墙：框架结构中填充在柱子之间的墙幕墙：悬挂于外部骨架或楼板间的轻质外墙幕墙：悬挂于外部骨架或楼板间的轻质外墙 外部的填充墙和幕墙不承受上部楼板层和屋顶的外部的填充墙和幕墙不承受上部楼板层和屋顶的荷载，却承受风荷载和地震荷载。荷载，却承受风荷载和地震荷载。填充墙填充墙3、按、按材料不同材料不同分：分：砖墙、石墙、土墙、混凝土墙、组合墙砖墙、石墙、土墙、混凝土墙、组合墙 目前多种材料结合的组合墙和利用工业废目前多种材料结合的组合墙和利用工业废 料发展墙体材料是墙体改革的新课题。料发展墙体材料是墙体改革的新课题。4、按、按构造方式构造方式墙体分为：墙体分为：实体墙实体墙：由单一材料组砌而成：由单一材料组砌而成 空体墙空体墙：内部有空腔如：内部有空腔如空斗墙空斗墙、空心砌块、空心砌块 组合墙组合墙：有两种或两种以上的材料组成：有两种或两种以上的材料组成5、按施工方法分：叠砌墙：叠砌墙：将各种加工好的块材用砂浆按一将各种加工好的块材用砂浆按一定的技术要求砌筑而成的墙体定的技术要求砌筑而成的墙体板筑墙板筑墙：直接在墙体部位竖立模板，在模直接在墙体部位竖立模板，在模板内夯筑粘土或浇筑混凝土，经振捣密实板内夯筑粘土或浇筑混凝土，经振捣密实而成的墙体而成的墙体 装配式板材墙：装配式板材墙：将工厂生产的大型板材运将工厂生产的大型板材运至现场进行机械化安装而成的墙至现场进行机械化安装而成的墙 现场支模墙体（板筑墙）现场支模墙体（板筑墙）二、墙的设计要求二、墙的设计要求（一）满足强度和稳定性的要求（一）满足强度和稳定性的要求（二）满足保温、隔热等热工方面的要求（二）满足保温、隔热等热工方面的要求（三）满足隔声要求（三）满足隔声要求（四）满足防火要求（四）满足防火要求（五）适应工业化生产的需要（五）适应工业化生产的需要二、墙体的设计要求二、墙体的设计要求（一）结构要求（一）结构要求对以墙体承重为主结构，常要求各层的承对以墙体承重为主结构，常要求各层的承重墙上、下必须对齐；各层的门、窗洞孔重墙上、下必须对齐；各层的门、窗洞孔也以上、下对齐为佳。此外墙体应具有足也以上、下对齐为佳。此外墙体应具有足够的强度和稳定性。够的强度和稳定性。2、墙体的保温要求有保温要求的墙体，须提高其构件的有保温要求的墙体，须提高其构件的热阻热阻（构件阻止热量传递的能力）。常用措施：（构件阻止热量传递的能力）。常用措施：（1）增加外墙厚度）增加外墙厚度 结构自重、墙体材料和建筑面积增加，有结构自重、墙体材料和建筑面积增加，有效空间缩小，不经济效空间缩小，不经济（2）选择导热系数小的墙体材料）选择导热系数小的墙体材料 泡沫砼、加气砼、陶粒砼、膨胀珍珠岩、泡沫砼、加气砼、陶粒砼、膨胀珍珠岩、泡沫塑料、玻璃棉等。泡沫塑料、玻璃棉等。（3）采取隔蒸汽措施）采取隔蒸汽措施 冬季，由于外墙两侧存在温度差，出现冬季，由于外墙两侧存在温度差，出现蒸气渗透，产生凝聚水，凝聚水发生在墙蒸气渗透，产生凝聚水，凝聚水发生在墙体表面称表面凝结，发生在墙体内部则称体表面称表面凝结，发生在墙体内部则称内部凝结。内部凝结会使保温材料失去保内部凝结。内部凝结会使保温材料失去保温能力。为防止墙体产生内部凝结，常在温能力。为防止墙体产生内部凝结，常在墙体的墙体的保温层靠高温一侧保温层靠高温一侧，即蒸汽渗入的，即蒸汽渗入的一侧，设置一道一侧，设置一道隔蒸汽层隔蒸汽层。隔蒸汽层隔蒸汽层一般采用沥青、卷材、隔汽涂料以及铝箔等防潮、防水材料。一般采用沥青、卷材、隔汽涂料以及铝箔等防潮、防水材料。3、墙体的隔热要求外墙外表面受到的日晒时数和太阳辐射强度以东、西向最大，外墙外表面受到的日晒时数和太阳辐射强度以东、西向最大，东南和西南向次之，南向较小，北向最小，所以隔热措施东南和西南向次之，南向较小，北向最小，所以隔热措施以东、西向墙体为主，隔热措施有：以东、西向墙体为主，隔热措施有：（1）外墙采用浅色而平滑的外饰面。）外墙采用浅色而平滑的外饰面。如白色外墙涂料、玻璃马赛克、浅色墙地砖、金属外墙板如白色外墙涂料、玻璃马赛克、浅色墙地砖、金属外墙板等，以反射太阳光，减少墙体对太阳辐射的吸收。等，以反射太阳光，减少墙体对太阳辐射的吸收。（2）在外墙内部设通风间层。）在外墙内部设通风间层。利用风压和热压的作用，形成间层中空气不停地交换，带利用风压和热压的作用，形成间层中空气不停地交换，带走热量，从面降低外墙内表面温度。走热量，从面降低外墙内表面温度。（3）在窗口外侧设置遮阳设施。）在窗口外侧设置遮阳设施。以遮挡太阳光直射室内。以遮挡太阳光直射室内。（4）种植攀缘植物使之遮盖整个外墙。）种植攀缘植物使之遮盖整个外墙。吸收太阳辐射热，从而起到隔热作用吸收太阳辐射热，从而起到隔热作用第二节砖 墙砖墙是由砖和砂浆按一定的规律和砌筑方砖墙是由砖和砂浆按一定的规律和砌筑方式组合成的砖砌体，其材料是砖和砂浆。式组合成的砖砌体，其材料是砖和砂浆。砖墙材料的分类：按材料分有粘土砖、炉渣砖、灰砂砖、粉煤灰砖等；按形状分为实心砖、空心砖和多孔砖等。1、普通实心砖普通实心砖 是指没有孔洞或孔洞孔洞率小于是指没有孔洞或孔洞孔洞率小于15%15%的砖墙，可用的砖墙，可用于承重、非承重部位。于承重、非承重部位。普通实心砖的规格为240mm115mm53mm 为适应建筑模数及节能的要求等，近年来开发了许多砖型，如空心砖、多孔砖等。（2）烧结多孔砖、空心砖多孔砖多孔砖是指孔洞率大于等于是指孔洞率大于等于15%15%，孔的直径，孔的直径小、数量多的砖，可用于承重、非承重部小、数量多的砖，可用于承重、非承重部位。（常用砌筑位。（常用砌筑6 6层以下的承重墙）层以下的承重墙）空心砖空心砖是指孔洞率大于是指孔洞率大于15%15%，孔的尺寸大，孔的尺寸大，数量少的砖，只能用于非承重部位。数量少的砖，只能用于非承重部位。烧结多孔砖烧结多孔砖为大而有孔的直角六面体，孔多而小，孔洞率不小于15。烧结多孔砖主要用于承重部位，砌筑时孔洞垂直于受压面。烧结多孔砖的生产工艺同烧结普通砖。具有表观密度小，节省原料、燃料，保温隔热性好等优点。作为一种轻质高强的墙体材料，已被逐步推广使用。烧结多孔砖的强度等级分为MU30、MU25、MU20、MU15、MU10五个强度等级。（3）蒸养（压）砖蒸压灰砂砖是用石灰和砂为主要原料，经坯料制备、压制成型、蒸汽养护而成的实心砖，简称灰砂砖。蒸压灰砂砖与烧结普通砖相比耐久性较差，所以不宜用于防潮层以下的勒脚、基础及高温、有酸性侵蚀的砌体中。蒸压灰砂砖的强度等级分为MU25、MU20、MU15、MU10四个强度等级。蒸压粉煤灰砖是以粉煤灰、石灰为主要原料，掺加适量的石膏和集料，经坯料制备、压制成型、高压蒸汽养护而成的实心砖，简称粉煤灰砖。粉煤灰砖的强度等级分为MU20、MU15、MU10和MU7.5四个强度等级。
