2023年工业产品CAD技能三级试题.doc

参照核分原则
第二期 CAD 技能三级 (高档三维数字建模师 考试试题 ----工业产品类 一、综 合题 (曲面造型 20分 +渲染 20分 +动画 20分 =60分
1.曲面造型(20分
完毕图 1所示一只高跟鞋曲面造型。造型过程中所需尺寸可自行定 义,但规定最终所生成曲面形状与下图相似。

(a 外侧 (b 内侧
图 1 高跟鞋
分值分派:
(1鞋尖，3分;
(2装饰条，2分;

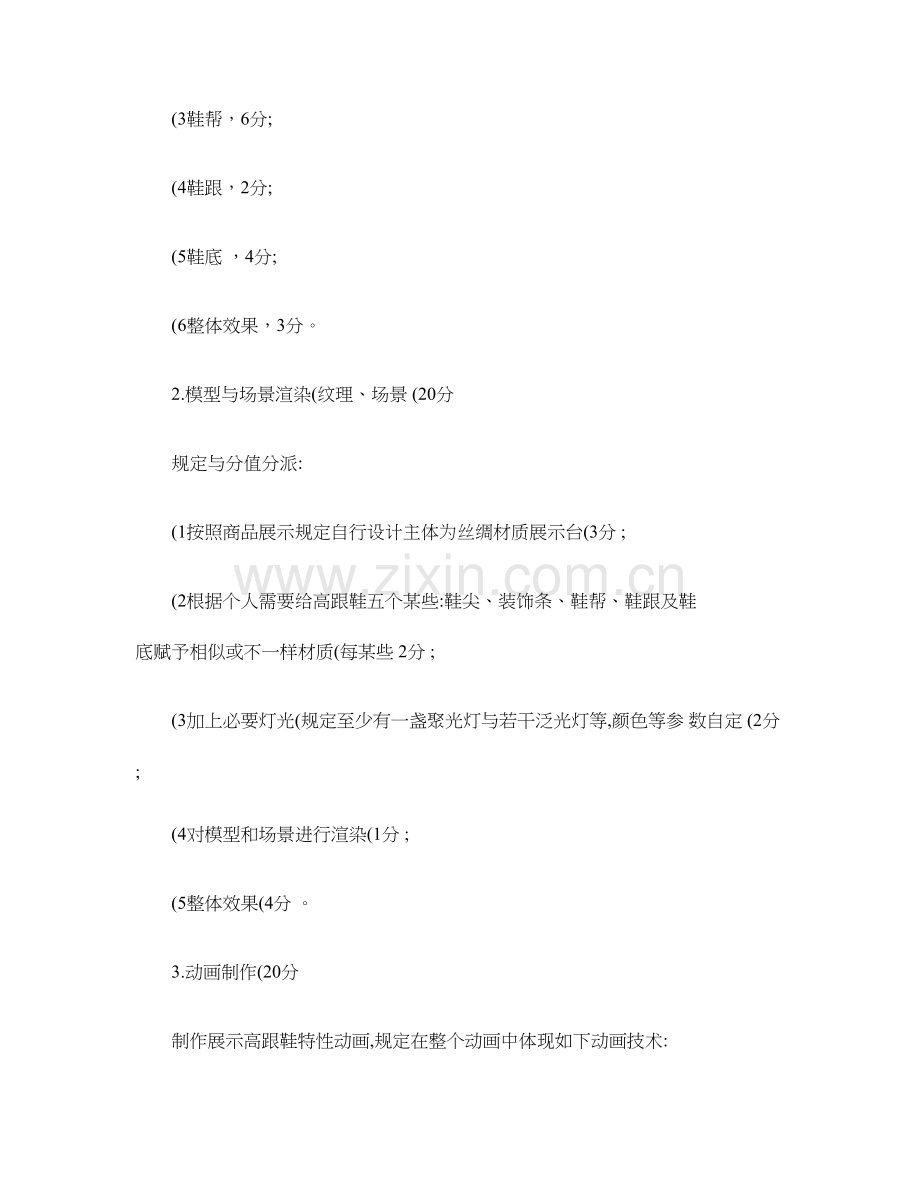

(3鞋帮，6分;
(4鞋跟，2分;
(5鞋底 ，4分;
(6整体效果，3分。
2.模型与场景渲染(纹理、场景 (20分
规定与分值分派:
(1按照商品展示规定自行设计主体为丝绸材质展示台(3分 ;
(2根据个人需要给高跟鞋五个某些:鞋尖、装饰条、鞋帮、鞋跟及鞋 底赋予相似或不一样材质(每某些 2分 ;
(3加上必要灯光(规定至少有一盏聚光灯与若干泛光灯等,颜色等参 数自定 (2分 ;
(4对模型和场景进行渲染(1分 ;
(5整体效果(4分 。
3.动画制作(20分
制作展示高跟鞋特性动画,规定在整个动画中体现如下动画技术:
(1摄影机动画(变焦与推拉效果 (4分 ;
(2 摄影机途径动画 (摄影机绕展示台旋转展示高跟鞋构造特性 (4分 ;
(3制作单只鞋跳跃迈步动作(4分 ;
(4灯光颜色与亮度变化(4分 ;
(5整体效果(4分 。
二、零件参数化和变量化设计(20分
规定与分值分派:
(1根据图 2(b 所示二维图形,建立其三维模型并保留此模型,用于完 成第三题中规定装配件建模和装配过程仿真(5分 ;
(2 参数化图中所示一组参数:Ø1= Ø20，Ø2= Ø29，Ø3= Ø45，Ø4= Ø65，R= R115，l 1=29，l 2=22，l 3=18，l 4=40，l 5=6,并建立这些参数间关系式:Ø2= 1.45Ø1，l 1= Ø2，Ø4= 3.25Ø1，l 4=2Ø1，l 2=0.55 l4，l 3=0.9 Ø1，Ø3= 2.25Ø1，R=5.75Ø1，l 5=0.3 Ø1(每个公式 1.5分,共 15分 。
三、装配仿真(20分
规定与分值分派:
(1按照图 2(c 至(g 所示零件图,完毕各零件三维建模(每个 零件 1分,共 5分 ;
(2根据图 2(a 所示装配图,完毕零件实体三维装配(2分 ;
(3制作方向机芯装配仿真(9分 ;
(4制作方向机芯拆卸过程仿真(4分 。
(a 装配图

(b 座

(c 小销轴

(d 套筒

(e 销轴

(f 手把
（g）弹簧 图 2 方向机芯
评分表 考生姓名： 综 合 题 60 分 考号： 试题号 复 杂 曲 面 造 鞋尖（3 分）； 型（20 分） 装饰条（2 分）； 鞋帮（6 分）； 鞋跟（2 分）； 鞋底（4 分）； 整体效果（3 分）。 三维模型渲 染（20 分） 创立丝绸材质展示台（3 分） ； 鞋尖、装饰条、鞋帮、鞋跟以及鞋底 粘贴相似或不一样材质； 2×5=10 分） （ ； 灯光（2 分） ； 模型和和场景进行渲染（1 分） ； 整体效果（4 分） 。 动 画 制 作 摄影机变焦与推拉效果（4 分） ； （20 分） 摄影机途径动画（4 分） ； 鞋跳跃迈步动作（4 分） ； 灯光颜色与亮度变化（4 分） ； 整体效果（4 分） 。 变量化和参数化设 建三维模型（5 分） ； 计（20 分） 每个公式 1.5 分，共 15 分。 1 分； 1 分； 1 分； 1 分； 1 分； （共 5 分） 销轴 小销轴 手把 弹簧 装配仿真（20 分） 零 件 建 模 套筒 总分： 得分 生成三维装配体 2 分 ； 方向机芯装配过程仿真 方向机芯拆卸过程仿真 9 分； 4 分。
