三亚中铁4#地块太阳能整改施工方案

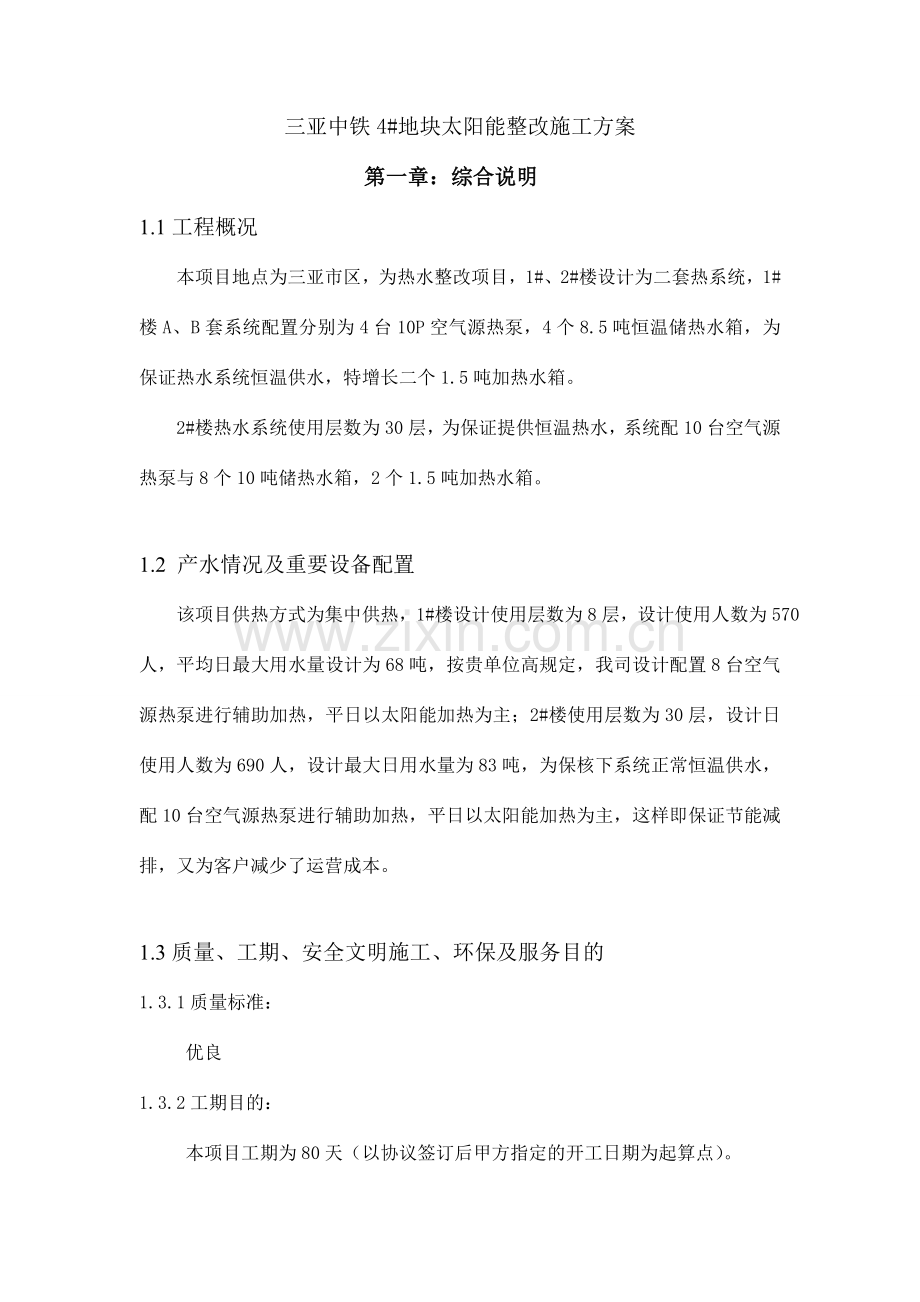

第一章：综合说明
1.1工程概况
本项目地点为三亚市区，为热水整改项目，1#、2#楼设计为二套热系统，1#楼A、B套系统配置分别为4台10P空气源热泵，4个8.5吨恒温储热水箱，为保证热水系统恒温供水，特增长二个1.5吨加热水箱。
2#楼热水系统使用层数为30层，为保证提供恒温热水，系统配10台空气源热泵与8个10吨储热水箱，2个1.5吨加热水箱。

1.2 产水情况及重要设备配置
该项目供热方式为集中供热，1#楼设计使用层数为8层，设计使用人数为570人，平均日最大用水量设计为68吨，按贵单位高规定，我司设计配置8台空气源热泵进行辅助加热，平日以太阳能加热为主；2#楼使用层数为30层，设计日使用人数为690人，设计最大日用水量为83吨，为保核下系统正常恒温供水，配10台空气源热泵进行辅助加热，平日以太阳能加热为主，这样即保证节能减排，又为客户减少了运营成本。

1.3质量、工期、安全文明施工、环保及服务目的
1.3.1质量标准：
优良
1.3.2工期目的：
本项目工期为80天（以协议签订后甲方指定的开工日期为起算点）。
1.3.3安全文明施工目的：
安全生产，规范施工，保证达成省安全文明工地标准
1.3.4环保目的:
噪声排放达标：符合《建筑施工场地噪声限值》规定。
1.3.5服务目的:
本着“靠科学管理,创优质工程,用一流服务,让用户满意”的质量方针，全心全意、优质高效地为业主服务,维护业主利益。

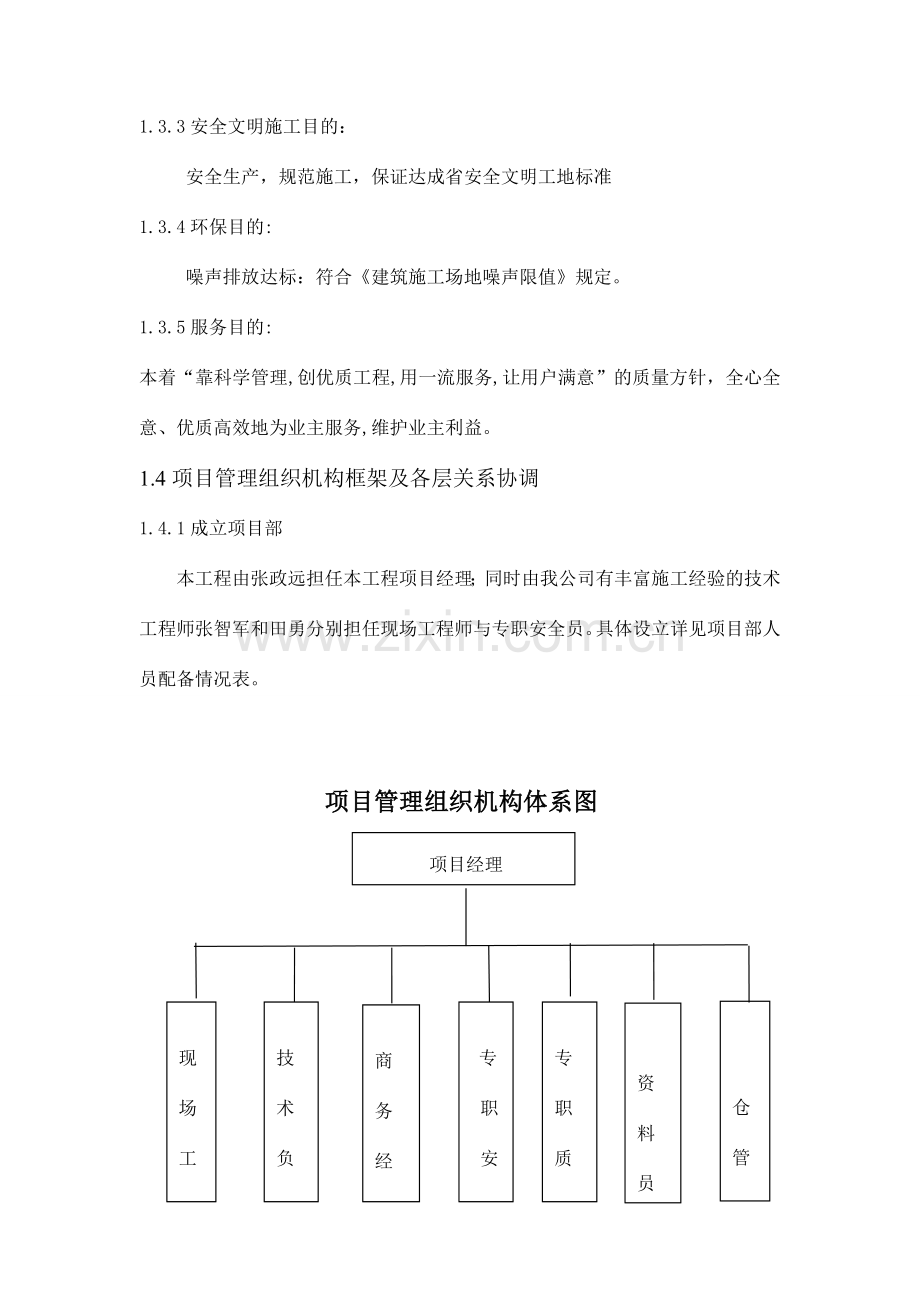

1.4项目管理组织机构框架及各层关系协调
1.4.1成立项目部
本工程由张政远担任本工程项目经理；同时由我公司有丰富施工经验的技术工程师张智军和田勇分别担任现场工程师与专职安全员。具体设立详见项目部人员配备情况表。

项目管理组织机构体系图
项目经理

仓管
员

专
职
安
全
员

现场工程师

技
术
负
责
人

资 料 员

专职
质检 员

商 务 经 理

各施工班组

1.4.2选择施工作业层
本工程配备我公司最优的管理人员、技术设计师及施工作业人员。其工人技术水平高、素质好、创优能力强、且不受季节影响保证按工期优质地完毕太阳能热水系统安装任务。

2．1组织机构和劳动力安排计划
三亚中铁四号地块热水整改项目作为业主开发的重点工程，质量、工期规定较高。为此我公司给予高度重视，初步计划是10 人进行施工另加2名现场技指导与安全检查，组成一支强有力的领导班子，挑选懂技术、会管理、工作认真、吃苦精神强的技术管理人员组成骨干，挑选实力雄厚、素质过硬的施工队组成施工队伍。后期，我公司将在人员、机械、物资、资金等方面给予充足的保证，强化管理，实现施工综合成本的有效控制。
现场以项目负责人为负责人，组织现场各管理部门及各专业施工队伍，认真贯彻业主总体计划，服从监理的指导，使本工程在工期、质量、安全、文明施工等诸方面都得以有序开展。
2．2劳动力计划
根据规定的工期和工程特点，本项目作业面大、劳动力使用相对较为分散，在施工高峰期采用4-5人一个班的组合方式，计划安排4到5个施工组同时施工，保证按期完毕任务。劳动力的来源重要为本公司职工和协议工，一般辅助工招聘临时工。除特殊工种（如各机具的操作人员、机械设备）以外，一般工种规定一专多能，互相配合，提高劳动效率。
项目部根据工程各阶段的需要，结合机械设备情况和人员状态对本工程的劳动力实行动态管理，即保持一定数量的各专业工种人数，高峰期根据需要从公司内部调配，力求在保证进度的前提下，使劳动力的配置尽量合理。具体劳动力安排情况见下表：
人数(个)

20

15
12

10

10 20 30 70 80
时间(开工后天数)

材料进场方案：为保证安装进度和安装质量，公司先根据现场施工进度安排楼下立管管道材料及辅材进场，并根据楼面空气源热泵及基础结构浇筑、水箱支架结构的焊接、安装情况施工进度安排空气源热泵、水泵以及管道设备入场，协议签订后10天内至少要保证楼下立管管道及辅材部分材料进场，其后根据生产与现场安装情况保证所有材料适时到位，避免影响总体施工进度
第二章 太阳能热水分项工程的施工方案
3.1施工阶段划分
根据该工程的实际情况规定已制定了科学合理的施工程序：编报材料、设备计划→材料、设备到场检查→楼下立管安装→热泵基础、水箱基础制作→支架焊接及防腐→系统安装管道→管路连接及水泵安装→太阳能连接安装→控制系统安装→系统试水→管路保温→系统调试、试运营。
在执行该程序施工过程中，施工方法的选择很重要。一方面必须严格按图施工，同时还必须以现场实际情况作为作业指导。对施工班组、人员进行科学合理的任务分派，具体的技术交底。层层贯彻责任，各班组严格控制施工质量和工程进度，上道工序没达成规定的情况下不得进行下道工序的施工。
为保证各阶段进度计划和质量、安全目的的实现，应分别制定各阶段的进度、质量、安全保证措施，动态地控制各阶段的施工，以过程精品来保证工程的整体质量。
3.2立管安装阶段
1#楼：立管安装方法：跟据原有管道的布管方式，位置大体不变，也分布在阳台上进行安装，在安装之前需拆除阳台上的铝扣板（顶楼至阳台上的立管），此外，关于顶楼游池下面的客房立管安装如下图说明：
这是游池边上的铝扣钣，立管下到游池下方的客房，必须拆除此处的铝扣钣。到客房下面的立管安装，在此下一层需拆除一个2米高的孔洞，方便立管安装，重要是方便施工人员进行布管。
立管下到此处靠边走管，安装完毕后再进行管道外包，尽也许做到美观（1#楼顶楼到游池下面的客房）。

游池下方的客房，立管从此处下，安装也是同样需拆除铝扣钣，再进行安装。(特别说明：拆除所有交叉的铝扣钣，需甲方安排遣专业人员进行拆除）。

这是现酒店阳台上的热水检修口，内部安装的有电热水器，原太阳能热水系统管道。
我司现进行整改安装，需拆除原检修口，拆除尺寸大小为：高:2500mm*宽：800mm。
就1#楼酒店共需拆除184间房的阳台后再进行安装管道。

像该处，屋顶层铝扣板进行拆除，此处的立管是在阳台铝扣板内安装，然后在顶层进行交接连管，必须拆除铝扣板才干连接。
原有管道需进行拆除。我司热水管道重新安装。

此处装饰木板需拆除，拆除尺寸为2.5米高，宽度为0.8米。此样式的工程量有两处。需建设单位协调相关单位对其进行拆除。

3.2.1：1#、2#楼补水系统的安装：我司冷水补水系统按贵司原自来水管道进行连接即可。中间无需拆除工作。
3.2.2：系统控制布线说明：
1#系统供电，贵单位需提供两组供电电源，每组供电电源需满足60KW的负载规定，电源布线到我司电控箱内即可。保护线管材质为镀锌线管或线槽。

2#系统供电，也同1#楼同样，需提供两组电源，每组供电电源需满足75KW规定，电源布线到我司电控箱内即可。保护线管材质为镀锌线管或线槽。
2#楼：立管安装全按图施工，安装在管道井内，每一层需拆的墙面有两间，如下图所示：
该处检修口无法进行立管安装，需把该墙面拆除后再进行安装立管，每层共计二间，总共有28层楼，共计54间需拆除墙面。开孔尺寸：高为2.5米，宽度为0.8米。

如现场出现已竣工工程，但有影响的交叉施工，需建设单位下发变更单，由相关单位进行完毕。
屋面供水管支管与立管的连接处需把屋面的管道井通风口进行拆除，如下图所示：
此处的管道井通风口需拆除，待管道安装好后再对其进行修复。

3.4屋面设备安装阶段
屋面共安装的设备有：空气源热泵、太阳能循环泵、空气源热泵循环泵、供水变频泵、保温水箱、控制柜等。
屋面所有设备在安装前必须进行设备基础施工，待设备基础所有紧固后再进行设备定位。
3．4．1该安装工作可分为两个阶段:
第一阶段:全面进行施工,力争完毕实物工作量
第二阶段:全面铺开系统调试及扫尾工作
第一、二阶段流程：
全面施工进程：施工准备 钢板底座安装 槽钢基础、支架加工 支架固定、集热器安装 水箱安装及管道连 系统调试 自检,互检 清洁 验收。
3．4．2本工程采用流水施工法
把中铁子悦薹改造工程划分为四个重要施工段，即设备吊运工段、拆除原有管道、支架加工工段、支架固定及设备安装工段、调实验收工段。
设备吊运工段：由于本项目施工作业面在该地块各楼段的天面，属于高层建筑，必须采用大型吊装设备方能进行快速吊运作业，可以方便地将空气源热泵、水箱等设备吊运至天面作业面。此设备吊装高度可达成120M，吊臂最大可吊装50T以上，可满足水箱及空气源热泵设备吊装规定，因此只需将运用吊机吊装，便可以方便去将该楼的所有设备吊至天面上。作业时将可吊臂升顶到天面上，即方便吊装又能保证吊运过程中的安全。
支架加工固定及设备安装阶段：本项目水箱支架均采用60*6热镀锌槽钢，空气源热泵基础采用C20素混泥土进行浇筑。
在系统安装前需对该项目前期所有已施工的管道（立管部份）进行拆除，我司与业主单位人员现场商定为立管部份走管道井，与排污、排气管道一起进行安装，立管管道保温采用25mm厚橡塑保温管保温。
加热水箱与集热器之间的上、下循环管道安装，加热水箱至保温水箱、水箱进冷水管及出热水管均采用不锈钢管道连接。保温采用25mm厚橡塑保温管保温。
调实验收阶段：系统安装完毕现场通水通电后将组织调试人员对该系统进行调试，调试阶段要有具体的调试纪录，调试结果达成设计和技术规范的规定，经甲方和监理认可后，办理系统调实验罢手续，调试负责人、甲方、监理代表在调试记录上签字。
