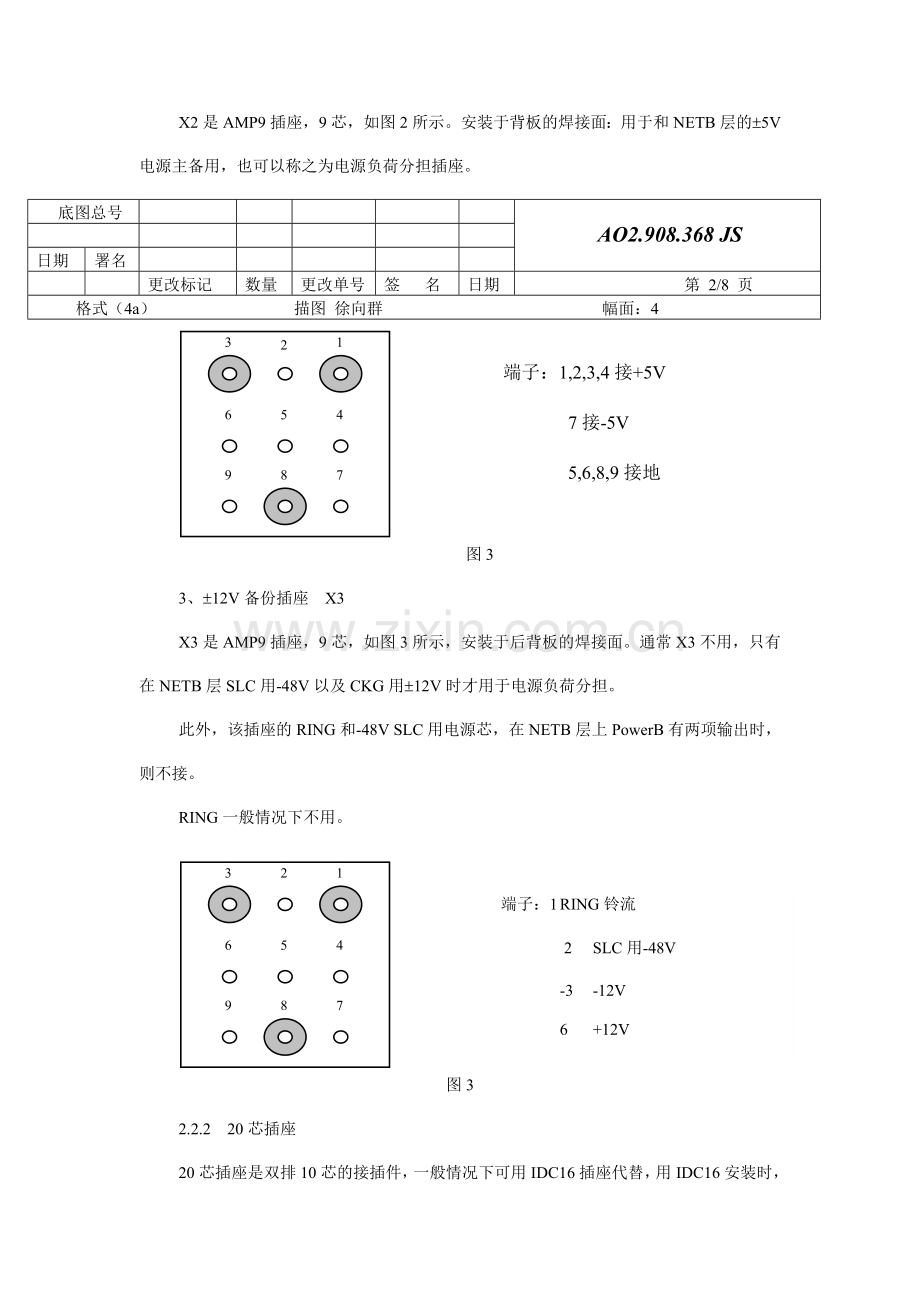

AO2.908.368JSRCDB图象接口背板一、应用说明RCD层重要有RCD编码部以及DT数字中继部，它是MTSM模块的一个组成部分。RCD层有以下功能：1、能提供12路PCM中继。2、提供12路图像的编解码。3、提供2路4面分割器。二、RCDB硬件配置2.1概述RCDB配置有1只PowerB电源，6块DT板，6块RCD板，RCD板的图像信号来自于NETB层，而DT板的PCM信号也是来自NETB层。2.2后背板插座2.2.1电源插座1、-48V插座 X62X6是采用AMP9插座，共9芯。如图1所示。安装在后背板的焊接面上，用于提供POWER B的-48V电源。从后背板的焊接面看，X5提供右边Power A -48V，X6提供左边Power A的电源。6543端子：2,3,6接 -48V入 1,4,5,7,8,9接-48V地9871图12、5V电源备份插座 X2X2是AMP9插座，9芯，如图2所示。安装于背板的焊接面：用于和NETB层的5V电源主备用，也可以称之为电源负荷分担插座。底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 2/8 页格式（4a） 描图 徐向群 幅面：4321654987端子：1,2,3,4接+5V 7接-5V 5,6,8,9接地2图33、12V备份插座 X3X3是AMP9插座，9芯，如图3所示，安装于后背板的焊接面。通常X3不用，只有在NETB层SLC用-48V以及CKG用12V时才用于电源负荷分担。此外，该插座的RING和-48V SLC用电源芯，在NETB层上PowerB有两项输出时，则不接。RING一般情况下不用。321654987端子：1RING铃流 2SLC用-48V-3-12V6+12V 4,5,7,8,9接地图32.2.2 20芯插座20芯插座是双排10芯的接插件，一般情况下可用IDC16插座代替，用IDC16安装时，留出1、2、3、4芯不用，20芯的排列如图4。所有20芯插座均安装于后背板的焊接面，用IDC16时应注意IDC16芯的1芯相应于该插座的5芯，IDC16的16芯相应于该插座的20芯。底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 3/8 页格式（4a） 描图 徐向群 幅面：41、参考时钟插座X9X9是用于NETB的CKG的参考时钟，X9包含4路参考时钟，分别来自DT1的第一路，DT2的第二路、DT3的第一路、DT4的第二路。RCDB中包含6只DT板，X9上参考时钟分别来自前4块DT板。X9和DTMB上的X11、X12、X61是相同，在RCDB中X9和DTMB X11、X12、X61四个插座中任何一个可以直接连于NETB板上的X21，但NETB的X21只能连接以上四个插座中任何一个。X9和NETB的X21端子定义是一一相应的，可以直接相应连接。2、管理插座X8该插座是用于管理PDB板(四画面分割板)，这与NETB板上的X8是一一相应，固定连接，X8中包含一组时钟，以及NETB中SCPU管理HW线。2.2.3 42芯插座42芯插座是双排21芯的接插件，可以用IDC34代替。42芯插座安装在后背板的焊接面，用IDC34代替时，其中1、2、3、4、5、6、7、8等8芯不用。IDC34的1芯相应于42芯的9芯，IDC34芯的34芯相应于42芯的42芯。底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 4/8 页格式（4a） 描图 徐向群 幅面：41、PCM插座X10、X11这两个插座的性能作用与DTMB板的X53、X4、X55、X56、X57、X58同样，用于RCD板的DT板部分与NETB权相连。RCDB的X10、X11以及DTMB的X53、X54、X55、X56、X57、X58等价只插座与NETB板上X11、X12、X13、X14、X15、X16、X17、X18是一一相应，可以直接一一连接，但也可以交叉连接，这些插座的信号线是兼容的。RCDB板上将DT提成2组，每组稿块DT，提供一只插座X10或X11，X10和X11中分具有6条双向PCM线，来自于3块DT板上的6路。2、图像数据插座X12、X13X12、X13来自于RCDB层上的RCD板与NETB的PCM线连接，一个MSTM模块中只配置12路图像输出，X12、X13和X10、X11同样，用于12路图像PCM。每只图像板占用2路图像，X12、X13的分派格式和X10、X11相同，将6块RCD板，提成2组，每组3块，X12、X13中每个插座含6路PCM，X12、X13和NETB上的X19、X20是一一相应连接，可以固定连接也可以交叉连接。一般情况下，RCDB上X12、X13分别连到NETB板的X19、X20。底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 5/8 页格式（4a） 描图 徐向群 幅面：42.2.4 L9插座L9插座和DTMB层上L9插座的方式作用相同。安装于RCDB板焊接面，有6块DT，也就是共有12路HDB3信号。RCDB板配有24只L9。如图6所示。则：E（HDB3总路号）=（N-1）2+L同时L9的序号为L9(接受序号)=34+(E-1)2L9(发序号)=35+(E-1)2如图6所示，L9插座接位置分为上下两部分，每一部分的上排为DT的收，下一排为DT的发。2.3.5 Q9插座Q9插座是同RCD板输出视频信号RCD板的解码输出的视频，以及摄像头输入视频信号进RCD板进行编码。RCDB共配有34只Q9插座，编号分别是X58X91。19均安装于RCDB的焊接面，如图7所示：底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 6/8 页格式（4a） 描图 徐向群 幅面：41、视频插座X58X81共有24只Q9插座，每块RCD板配4只Q9，2只发，2只收。24只Q9提成两部分，上方一部分，下方一部分，线部分上一排为视频输出而下一排视频输入。R：表达RCD板号V：表达RCD板上图像中号则：视频路号=(R-1)2+V同时Q9的编号为：Q9(发送编号)=58+(视频路号-1)2Q9(收编号)=59+(视频路号-1)22、四画面分割器用Q9 X82X91CDB中可以配2块四画面分割器，分别是PDB1、PDB2板，四画面分割器共有8只Q9用于视频入口，2只Q9用于视频出口。其中X82、X83、X84、X85分别是PDB1的第一路，第二路，第三路，第四路视频入口，而X86为PDB1的视频出口。X87、X88、X89、X90分别是第二个PDB2板的第一路、第二路、第三路、第四路的视频入口，而X91为PDB2的视频出口。底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 7/8 页格式（4a） 描图 徐向群 幅面：42.3.6 64芯插座RCDB层共有21只64芯插座，该插座安装于后背板的元器件面，CD层共有16块板位，PowerB占用2块板位，DT占用插入6块板位，RCD占用6块板位，而PDB占用2块板位，64芯插座分布如图8所示：其中X1为PowerB插座，X14、X15、X16、X17、X18、X19、X20、X21、X22、X23、X24、X25等12只插座用于DT板，X26、X27、X28、X29、X30、X31用于RCD板插座，X32、X33用于PDB板位，各板位号与插座的关系如表1所示：序号电板名称后背板插座号序号印制板名称后背板座号1PowerAX19RCD2X272DT1X14，X1510RCD3X283DT2X16，X1711RCD4X294DT3X18，X1912RCD5X305DT4X20，X2113RCD6X316DT5X22，X2314PDB1X327DT6X24，X2515PDB2X338RCD1X2616底图总号 AO2.908.368 JS日期署名更改标记数量更改单号签 名日期 第 8/8 页格式（4a） 描图 徐向群 幅面：4
