2013锁相与频率合成讲座.pptx

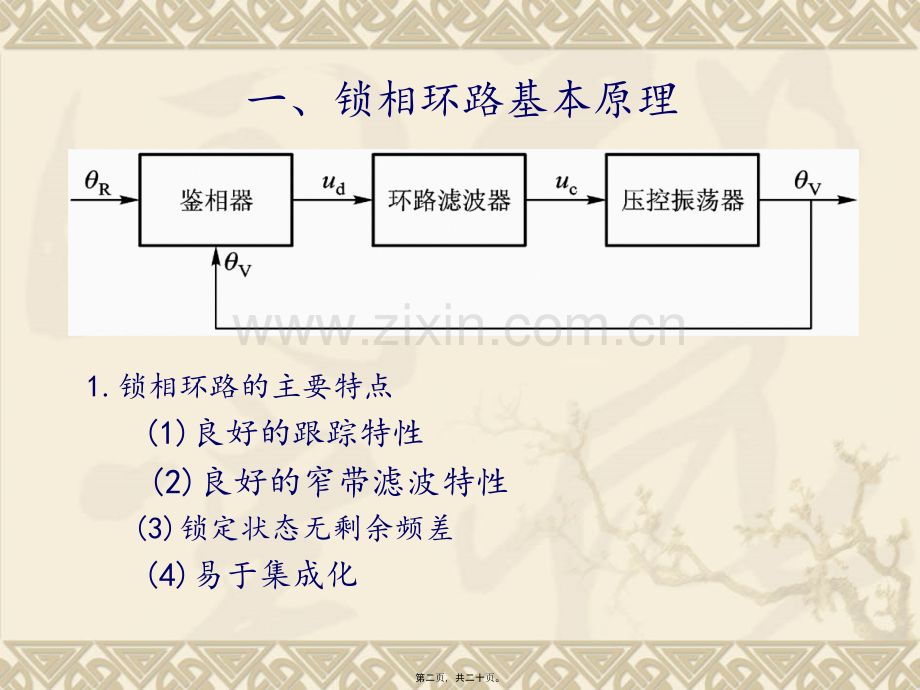

锁相与频率合成第一页，共二十页。一、锁相环路基本原理 1.锁相环路的主要特点 (1)良好的跟踪特性 (2)良好的窄带滤波特性 (3)锁定状态无剩余频差 (4)易于集成化第二页，共二十页。2.锁相环路的应用 (1)锁相倍频电路 (2)锁相分频电路第三页，共二十页。(3)锁相混频电路 (4)锁相调频电路 滤波器为窄带滤波 第四页，共二十页。(5)锁相调频解调电路(6)锁相调相解调电路第五页，共二十页。二、频率合成器 1.一个基准源的直接频率合成器第六页，共二十页。第七页，共二十页。2.锁相频率合成器(1)典型的锁相频率合成器第八页，共二十页。MC145106组成频率合成器 参考分频器是由一个2电路和29/210电路组成，由FS(6)端控制。若FS=“1”，参考分频比为210，则fR=10kHz。若FS=“0”，参考分频比为211，则fR=5kHz。程序分频器(N计数器)其分频比N为3511，输出频率为15kHz2555kHz,频率间隔为5kHz。第九页，共二十页。(2)带高速前置分频器的锁相频率合成器第十页，共二十页。(3)双模前置分频锁相频率合成器 （吞脉冲锁相频率合成器）由双模前置分频器和A计数器、N计数器组成的分频器的总分频比 。其VCO输出频率 第十一页，共二十页。由双模前置分频器組成的锁相频率合成器的输岀频率为第十二页，共二十页。(4)采用混频器的锁相频率合成器压控振荡器输岀频率为 第十三页，共二十页。(5)多环锁相频率合成器第十四页，共二十页。MC145106集成锁相环频率合成器第十五页，共二十页。第十六页，共二十页。MC145151第十七页，共二十页。MC145152-2集成锁相环频率合成器第十八页，共二十页。第十九页，共二十页。内容总结锁相与频率合成。参考分频器是由一个2电路和29/210电路组成，由FS(6)端控制。程序分频器(N计数器)其分频比N为3511，。输出频率为15kHz2555kHz,频率间隔为5kHz。由双模前置分频器和A计数器、N计数器组成的分频器的总分频比。由双模前置分频器組成的锁相频率合成器的输岀频率为。MC145152-2集成锁相环频率合成器第二十页，共二十页。
