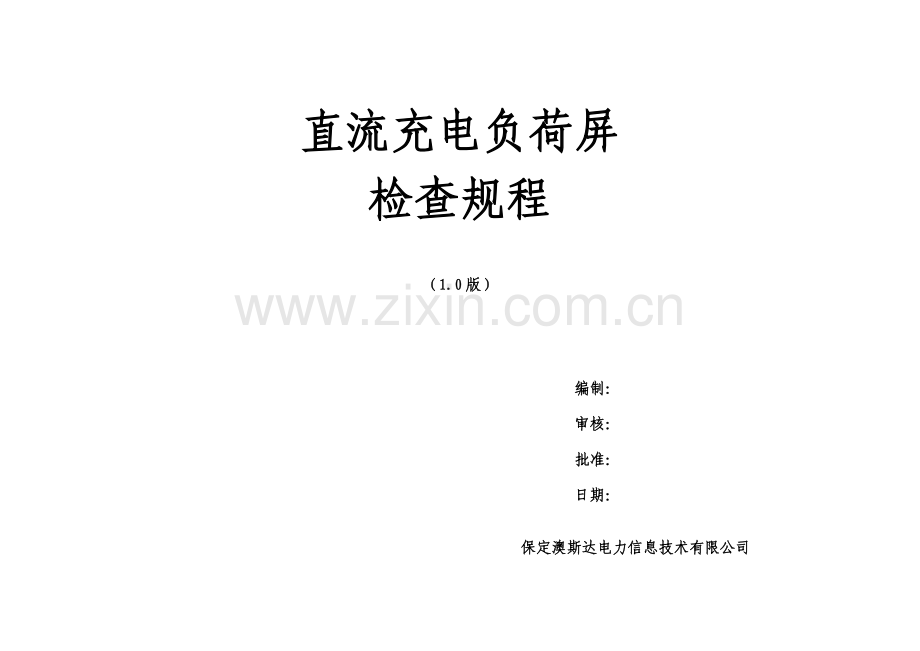

直流屏检验规程.doc

直流充电负荷屏
检查规程

（1.0版）

编制：
审核：
批准：
日期：

保定澳斯达电力信息技术有限公司

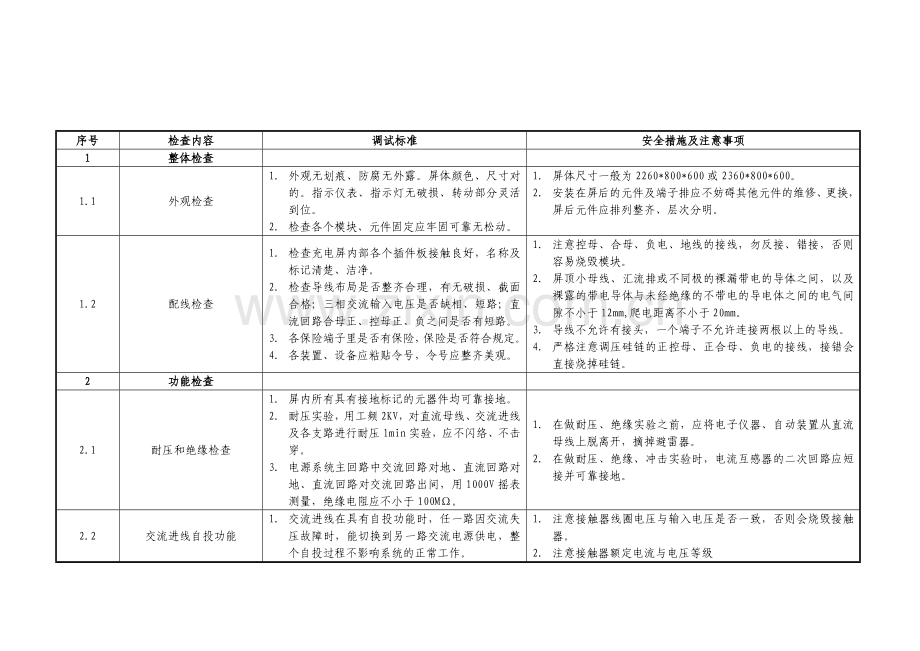

序号
检查内容
调试标准
安全措施及注意事项
1
整体检查

1.1
外观检查
1. 外观无划痕、防腐无外露。屏体颜色、尺寸对的。指示仪表、指示灯无破损、转动部分灵活到位。
2. 检查各个模块、元件固定应牢固可靠无松动。
1. 屏体尺寸一般为2260*800*600或2360*800*600。
2. 安装在屏后的元件及端子排应不妨碍其他元件的维修、更换，屏后元件应排列整齐、层次分明。

1.2
配线检查
1. 检查充电屏内部各个插件板接触良好，名称及标记清楚、洁净。
2. 检查导线布局是否整齐合理，有无破损、截面合格；三相交流输入电压是否缺相、短路；直流回路合母正、控母正、负之间是否有短路。
3. 各保险端子里是否有保险，保险是否符合规定。
4. 各装置、设备应粘贴令号，令号应整齐美观。
1. 注意控母、合母、负电、地线的接线，勿反接、错接，否则容易烧毁模块。
2. 屏顶小母线、汇流排或不同极的裸漏带电的导体之间，以及裸露的带电导体与未经绝缘的不带电的导电体之间的电气间隙不小于12mm,爬电距离不小于20mm。
3. 导线不允许有接头，一个端子不允许连接两根以上的导线。
4. 严格注意调压硅链的正控母、正合母、负电的接线，接错会直接烧掉硅链。
2
功能检查

2.1
耐压和绝缘检查
1. 屏内所有具有接地标记的元器件均可靠接地。
2. 耐压实验，用工频2KV，对直流母线、交流进线及各支路进行耐压1min实验，应不闪络、不击穿。
3. 电源系统主回路中交流回路对地、直流回路对地、直流回路对交流回路出间，用1000V摇表测量，绝缘电阻应不小于100MΩ。
1. 在做耐压、绝缘实验之前，应将电子仪器、自动装置从直流母线上脱离开，摘掉避雷器。
2. 在做耐压、绝缘、冲击实验时，电流互感器的二次回路应短接并可靠接地。
2.2
交流进线自投功能
1. 交流进线在具有自投功能时，任一路因交流失压故障时，能切换到另一路交流电源供电，整个自投过程不影响系统的正常工作。
1. 注意接触器线圈电压与输入电压是否一致，否则会烧毁接触器。
2. 注意接触器额定电流与电压等级
2.3
指示灯、仪表检查
指示灯、仪表指示均正常。
1. 电流、电压表应检查变比是否对的，不对时应立即更换或改正。
2. 注意电压、电流的极性、相序。
2.4
母排检查
母排所用规格合适，布局合理，安装紧固，各导线、螺栓安装紧固。
1. 母排应套相应颜色的热缩管。
2. 母排开孔应光滑、平整，无毛刺。
2.5
充电模块功能检查

1. LED 显示面板上电后可显示模块电压、电流、告警、地址、分组号、运营方式等信息是否正常；各按键均能正常使用。
2. 输入过/欠压保护
模块具有输入过/欠压保护功能。当输入电压小于313±10Vac 或者大于485±10Vac，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到335±10Vac～460±15Vac 之间后，模块自动恢复工作。
3. 输出过压保护/欠压告警
模块具有输出过压保护欠压告警功能。当输出电压大于293±6Vdc 时，模块保护，无直流输出，保护指示灯（黄色）亮。当输出电压小于198±1Vdc 时，模块告警，有直流输出，保护指示灯（黄色）亮。
4. 短路回缩功能
当模块输出短路时，输出电流不大于40％额定电流。
5. 缺相保护功能
当输入缺相时，模块限功率输出。在输出电压为260V 时输出5A 电流。

1. 输出过压保护时，模块不能自动恢复，必须将模块断电后重新上电
2. 设立好充电模块的地址，一般为0.1.2.3.
3. 严禁对模块进行热插拔
4. 指示灯状态分析

指示灯
正常状态
异常状态
异常因素
电源指示灯（绿色
亮
灭
无输入电压以至模块内部的辅助电源不工作
保护指示灯（黄色
灭
亮
交流输入过欠压
过温

灭
闪烁
通信中断；
故障指示灯（红色）
灭
亮
输出过压
模块 ID 反复
模块严重不均流

灭
闪烁
风扇故障
注：模块处在手动方式时，黄灯闪烁

5. 充电模块型号为22023-5

2.6
监控系统检查

1. 上电后液晶、指示灯显示正常，按键均能正常使用。
2. 检测双路交流供电电压和交流接触器状态，当一路电网掉电、电压过高或过低、电网三相不平衡时发出声光报警。
3. 监测整流模块的输出电压和故障状态：当模块有故障时，监控系统发出声光报警信号。
4. 监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和降压模块状态，当发生异常情况时发出声光报警。
5. 监测电池电压及充放电电流。
6. 单体电池监测具有过压、欠压和差压报警功能。
7. 母线、支路绝缘检测，支路绝缘阻值过低报警。
8. 通讯功能检测，系统能否与其它设备之间通过232或485传递数据。
9. 对重要故障继电器常开触点能否输出。
10. 模拟控制母线过压（268V）、欠压（187V）应立即告警。

1. 监控模块密码出厂时据改为3000。
2. 设立好合母、控母路数；电池节数。
3. 当直流模块数量大于1台时，注意各直流模块的输出电压、电流是否相对平衡，均分负载不平衡小于5%。
4. 当有支路绝缘监察时，监控器上的地线用拆除；推荐的绝缘阻限为25K（当电压为DC110V时阻限为7K；当电压为DC48V时阻限为1.7K）。
5. 注意霍尔元件的方向及采样对象。
6. 按现场实际运营方式设立好合理的定值、参数等。
7. 带电池巡检单元时电池接入从第一节开始顺序往下接，如接错，将损坏采样模块。
8. 监控模块分两种：常规液晶屏和彩色触摸屏。

2.7
手动调压实验
1. 合闸母线电压值不变。
2. 手动升压实验：每次手动调压一档，控制母线电压变化一次，直到调整到控制母线电压与合闸母线电压一致为止。
3. 手动降压实验：每次手动调压一档，控制母线电压变化一次，直到调整到最低档为止。
1. 在整流模块输入交流电压为380V时：合母电压为242V左右，每调一档控母电压变化在4V左右。
2. 手动1时控母电压218V；手动2时控母电压222V;手动3时控母电压226V;手动4时控母电压230V;手动5时控母电压234V;手动6时控母电压238V;手动7时控母电压242V
2.8
自动调压实验
1． 控制母线电压在整定值（220V）附近。
2． 合闸母线电压在220V-245V之间变化时，自动调压装置始终使控制母线上的电压保持在整定值。
3． 合闸母线电压值不变。
在整流模块输入交流电压为380V时：合母电压为242V左右，控母电压在214V左右。
2.9
直流馈线检查
1. 检查各个支路空气开关、母线、支架固定应牢固可靠无松动。
2. 检查馈线屏母线极性、颜色对的。
3. 检查固定连接螺栓及端子排接线应牢固无松动。
4. 各输出空开所相应的指示灯、端子、电压均对的。

1. 检查空开类型是否对的
2. 检查空开额定电流数是否符合设计规定
2.10
绝缘监察装置实验
1. 对于运营的220V直流系统所有支路模拟任何一极发生接地电阻小于25KΩ接地故障时，均应可靠动作报警，发出声光信号，并与相应模拟支路一致。
2. 装置可循环查询各正控母对地、正合母对地、负对地的电压值。
1. 绝缘检测单元的地和模拟接地时所用的地应为同一个地
2. 绝缘检测单元必须接地
2.11
带载检测
相应系统额定参数，半载、全载。符合系统额定参数，无异常现象。
注意负载大小不同的情况下，控母电压、合母电压有无明显变化：
在正常工作或均衡充电时，负载电流值在额定输出电流的0-100％范围内变化，母线电压的波动范围不应超过产品额定输出电压的±5％。

附参考文献：DL/T 637-1997《阀控式密封蓄电池定货技术条件》
DL/T 459-2023《电力系统直流电源柜定货技术条件》
DL／T5044-2023电力工程直流系统设计技术规程
DL/T 724-2023《电力系统用蓄电池直流电源装置运营与维护技术规程》
JB/T 9568—2023 电力系统继电器、保护及自动装置通用技术条件
DL/T 5136—2023 火力发电厂、变电所二次接线设计技术规程
JB/T 5777.4-2023 电力系统直流电源设备 通用技术条件及安全规定
DL/T 856 一2023电力用直流电源监控装置
PZ20-1智能型高频开关电源直流系统技术使用说明书

版本修改修改记录：

版本号
日期
修改因素
修改人
1.0版
20233月
新检查规程编制
王瑞
