管片防水粘贴技术交底.doc

施表CⅠ-

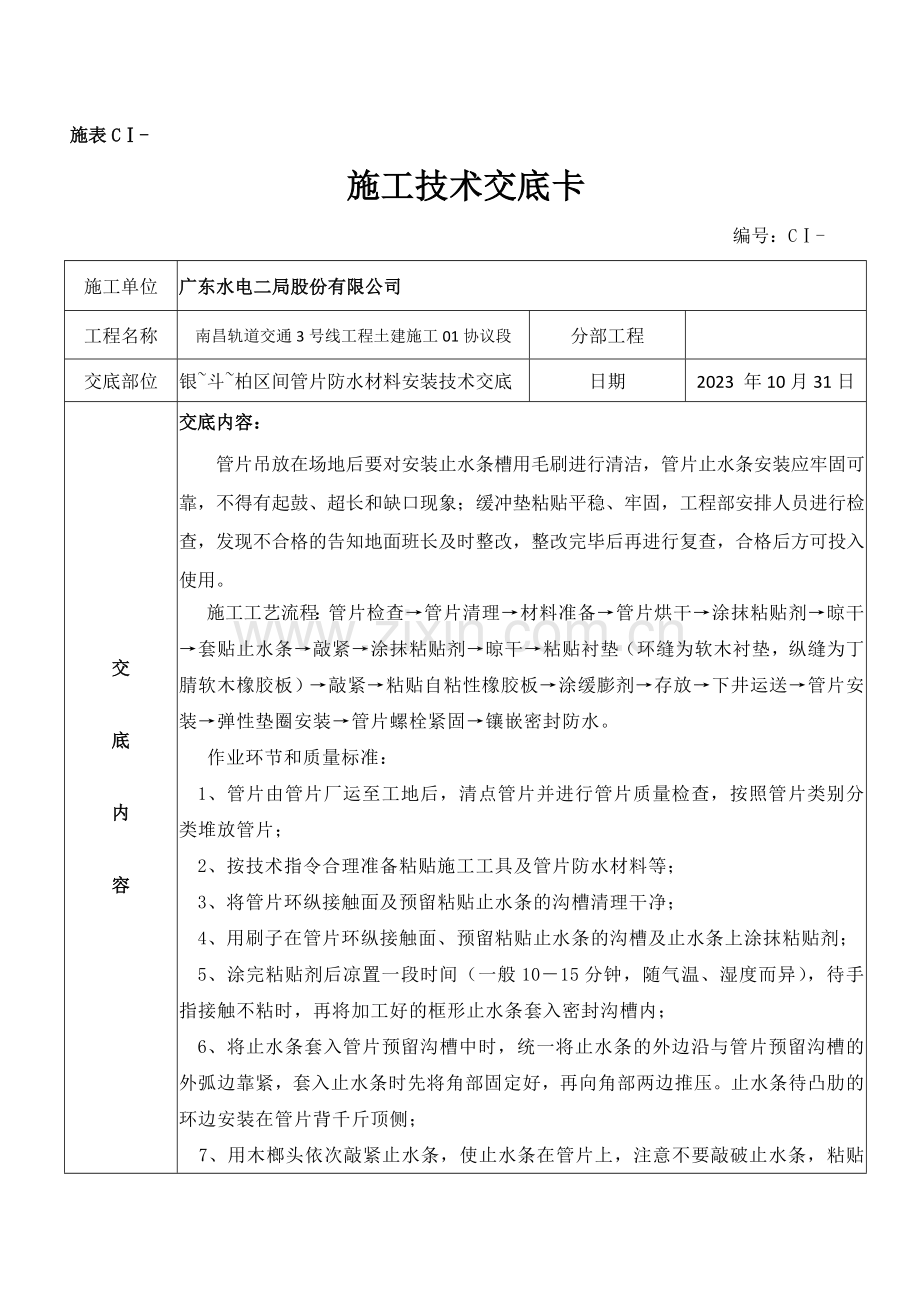

施工技术交底卡
编号：CⅠ-
施工单位
广东水电二局股份有限公司
工程名称
南昌轨道交通3号线工程土建施工01协议段
分部工程

交底部位
银~斗~柏区间管片防水材料安装技术交底
日期
2023 年10月31日

交

底

内

容

交底内容：
管片吊放在场地后要对安装止水条槽用毛刷进行清洁，管片止水条安装应牢固可靠，不得有起鼓、超长和缺口现象；缓冲垫粘贴平稳、牢固，工程部安排人员进行检查，发现不合格的告知地面班长及时整改，整改完毕后再进行复查，合格后方可投入使用。
施工工艺流程：管片检查→管片清理→材料准备→管片烘干→涂抹粘贴剂→晾干→套贴止水条→敲紧→涂抹粘贴剂→晾干→粘贴衬垫（环缝为软木衬垫，纵缝为丁腈软木橡胶板）→敲紧→粘贴自粘性橡胶板→涂缓膨剂→存放→下井运送→管片安装→弹性垫圈安装→管片螺栓紧固→镶嵌密封防水。
作业环节和质量标准：
1、管片由管片厂运至工地后，清点管片并进行管片质量检查，按照管片类别分类堆放管片；
2、按技术指令合理准备粘贴施工工具及管片防水材料等；
3、将管片环纵接触面及预留粘贴止水条的沟槽清理干净；
4、用刷子在管片环纵接触面、预留粘贴止水条的沟槽及止水条上涂抹粘贴剂；
5、涂完粘贴剂后凉置一段时间（一般10－15分钟，随气温、湿度而异），待手指接触不粘时，再将加工好的框形止水条套入密封沟槽内；
6、将止水条套入管片预留沟槽中时，统一将止水条的外边沿与管片预留沟槽的外弧边靠紧，套入止水条时先将角部固定好，再向角部两边推压。止水条待凸肋的环边安装在管片背千斤顶侧；
7、用木榔头依次敲紧止水条，使止水条在管片上，注意不要敲破止水条，粘贴后的止水条应牢固、平整、严密、位置准确，不得有鼓起、超长与缺口等现象；
8、以类似的方法粘贴环纵缝衬垫（环缝为软木衬垫，纵缝为丁腈软木橡胶衬垫），环缝的软木衬垫粘贴在管片背千斤顶侧环面，纵缝的丁腈软木橡胶衬垫粘贴在邻接块（L1、L2块）和封顶块（F块）的两侧。粘贴衬垫时应注意预留螺栓孔。粘贴好的衬垫不得出现脱胶、翘边、歪斜等现象；
9、止水条及软木衬垫粘贴好后，按设计再管片角部粘贴自粘性橡胶薄板，加强角部防水。
10、连接螺栓弹性密封垫圈按数量随管片螺栓配套下井，井下进行管片安装时套装在连接螺栓垫圈下。

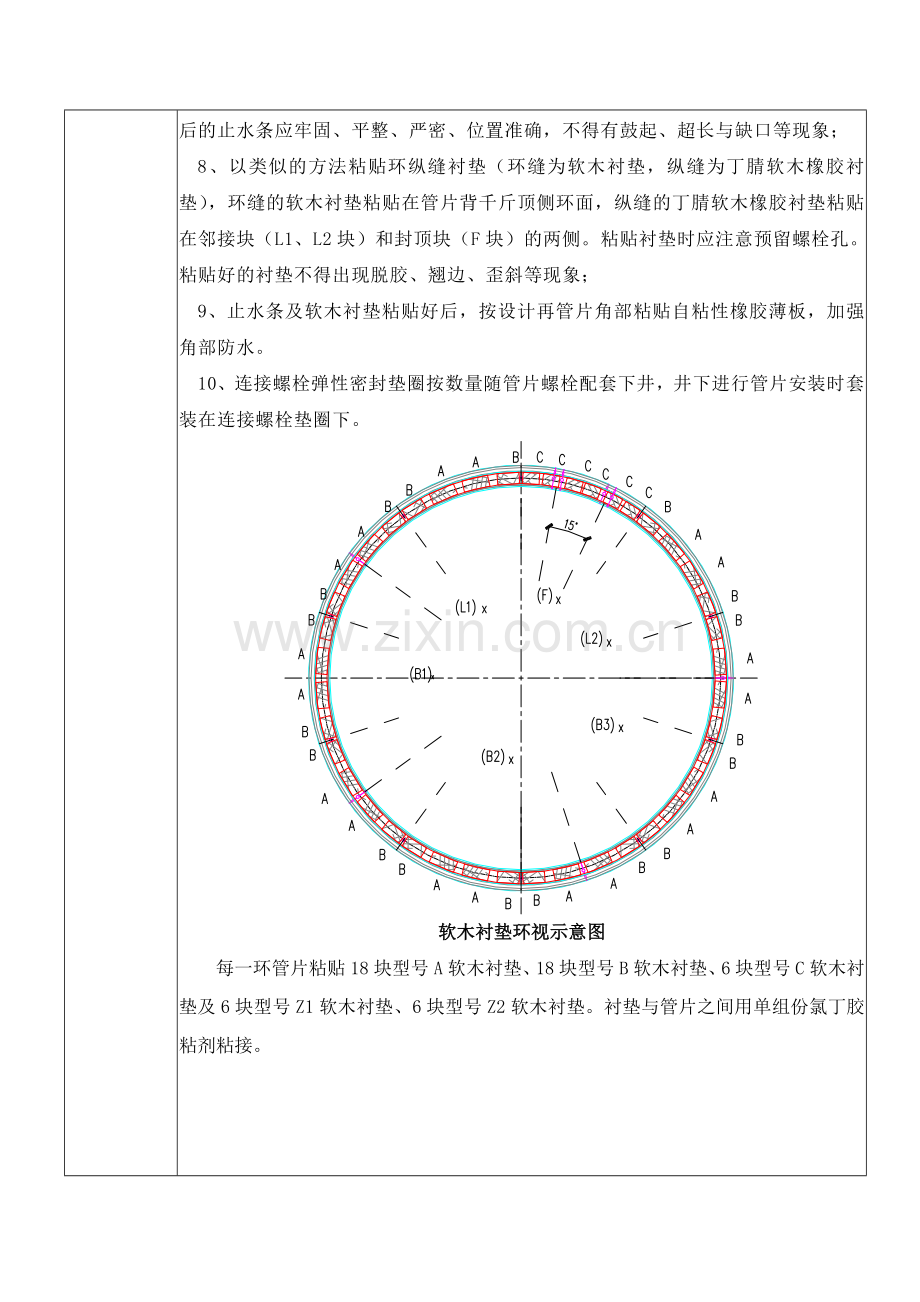

软木衬垫环视示意图
每一环管片粘贴18块型号A软木衬垫、18块型号B软木衬垫、6块型号C软木衬垫及6块型号Z1软木衬垫、6块型号Z2软木衬垫。衬垫与管片之间用单组份氯丁胶粘剂粘接。

管片角部加强防水自粘性橡胶薄板，厚1.5mm，宽50mm，长75*2mm，粘贴时，仅覆盖部分弹性密封垫表面。

其他注意事项及文明施工措施
1）管片运送至现场后，由质量检查员对管片进行质量检查。合格后方可进行防水材料安装作业；
2）遇水膨胀橡胶遇水和潮气会膨胀，故逢雨天或梅雨季节应覆盖防雨布，同时在表面涂缓膨剂，在拱底块管片的密封垫露在外面的表面必须涂刷膨胀剂三度；
3）在涂缓膨剂的同时，应将管片垫高，并用防雨布将管片覆盖严实；
4）保证粘贴质量，尽量不磕碰，以防止水条脱落；
5）将管片连接螺栓、螺栓孔密封圈、注浆孔密封圈等随管片成套吊运下井；
6）下雨天在运送、吊运管片时，要防止管片淋雨，防止遇水膨胀橡胶发生预膨胀；
7）场地内管片倒运作业时，要尽量避免对已贴好的防水材料导致损坏。
8）施工现场必须做好防雨防水等措施，严禁已做好防水管片沾水。
9）施工人员应严格按照技术交底施工流程及质量标准进行作业。
10）管片及防水材料进场后，应按规格、型号分类存放，管片堆放规定上垫下盖，做好防护措施。
11）作业结束后应把工具摆放整齐，防水涂料及防水材料摆放到规定位置，管片堆放区域规定清扫干净完毕交接后，当班作业人员方可离开作业面。
