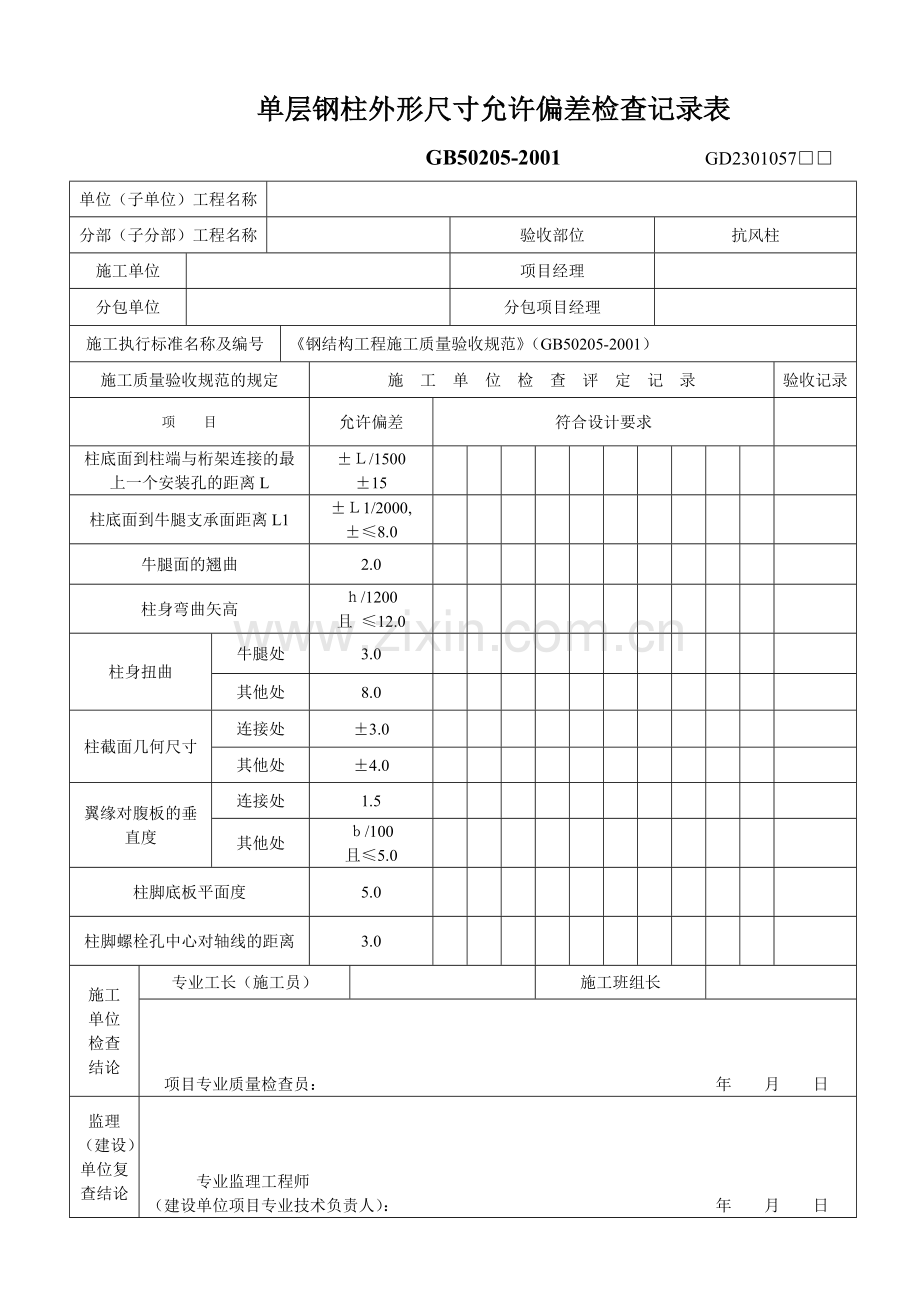

单层钢柱外形尺寸允许偏差检查记录表
GB50205-2001 GD2301057□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位
抗风柱
施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
《钢结构工程施工质量验收规范》（GB50205-2001）
施工质量验收规范的规定
施　工　单　位　检　查　评　定　记　录
验收记录
项　　目
允许偏差
符合设计要求

柱底面到柱端与桁架连接的最上一个安装孔的距离L
±Ｌ/1500　　±15

柱底面到牛腿支承面距离L1
±Ｌ1/2000, 　±≤8.0

牛腿面的翘曲
2.0

柱身弯曲矢高
ｈ/1200　　　且 ≤12.0

柱身扭曲
牛腿处
3.0

其他处
8.0

柱截面几何尺寸
连接处
±3.0

其他处
±4.0

翼缘对腹板的垂直度
连接处
1.5

其他处
ｂ/100　　　且≤5.0

柱脚底板平面度
5.0

柱脚螺栓孔中心对轴线的距离
3.0

施工 单位 检查 结论
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位复查结论

专业监理工程师
（建设单位项目专业技术负责人）： 　 年 月 日
