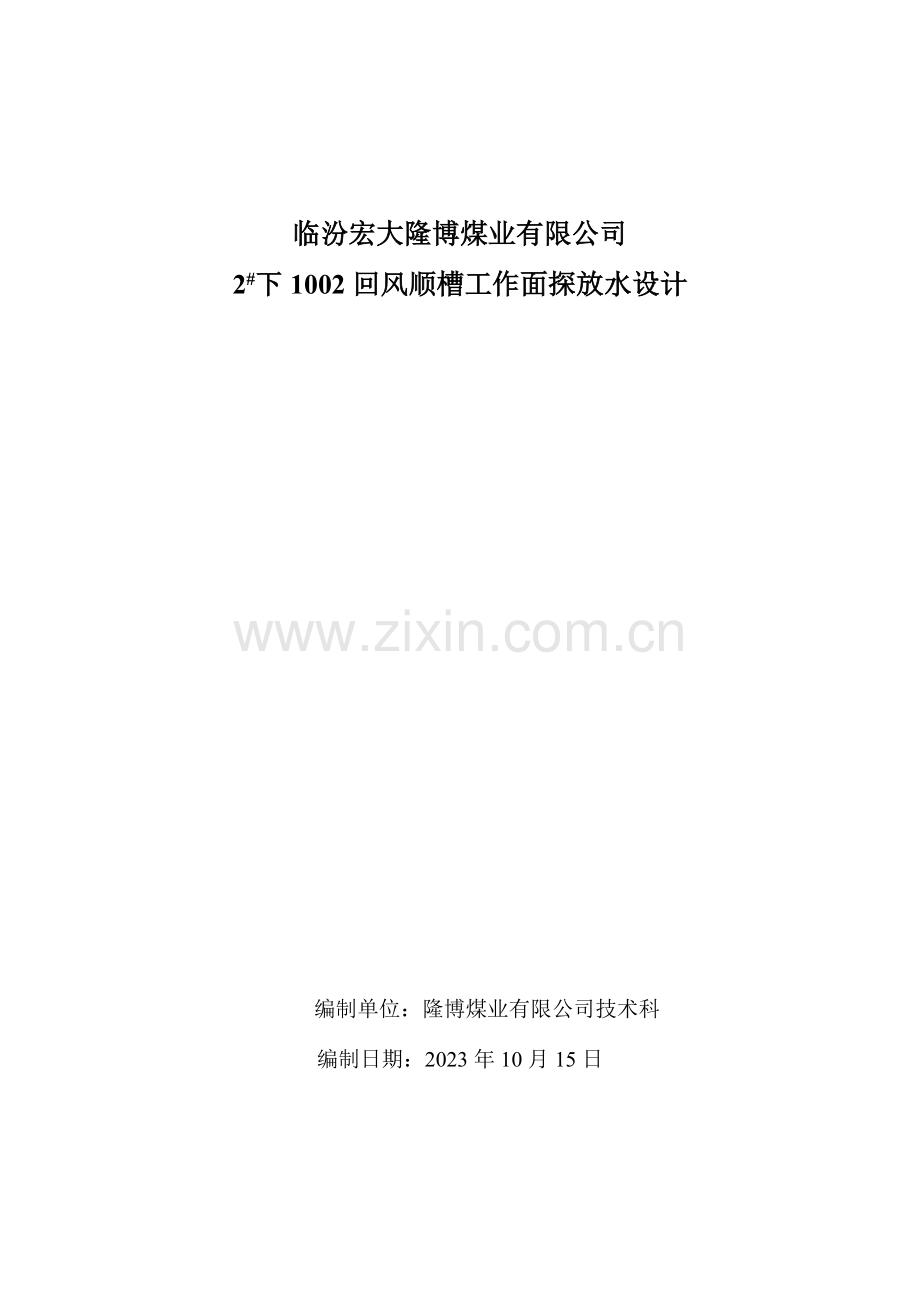

临汾宏大隆博煤业有限公司
2#下1002回风顺槽工作面探放水设计

编制单位：隆博煤业有限公司技术科
编制日期：2023年10月15日

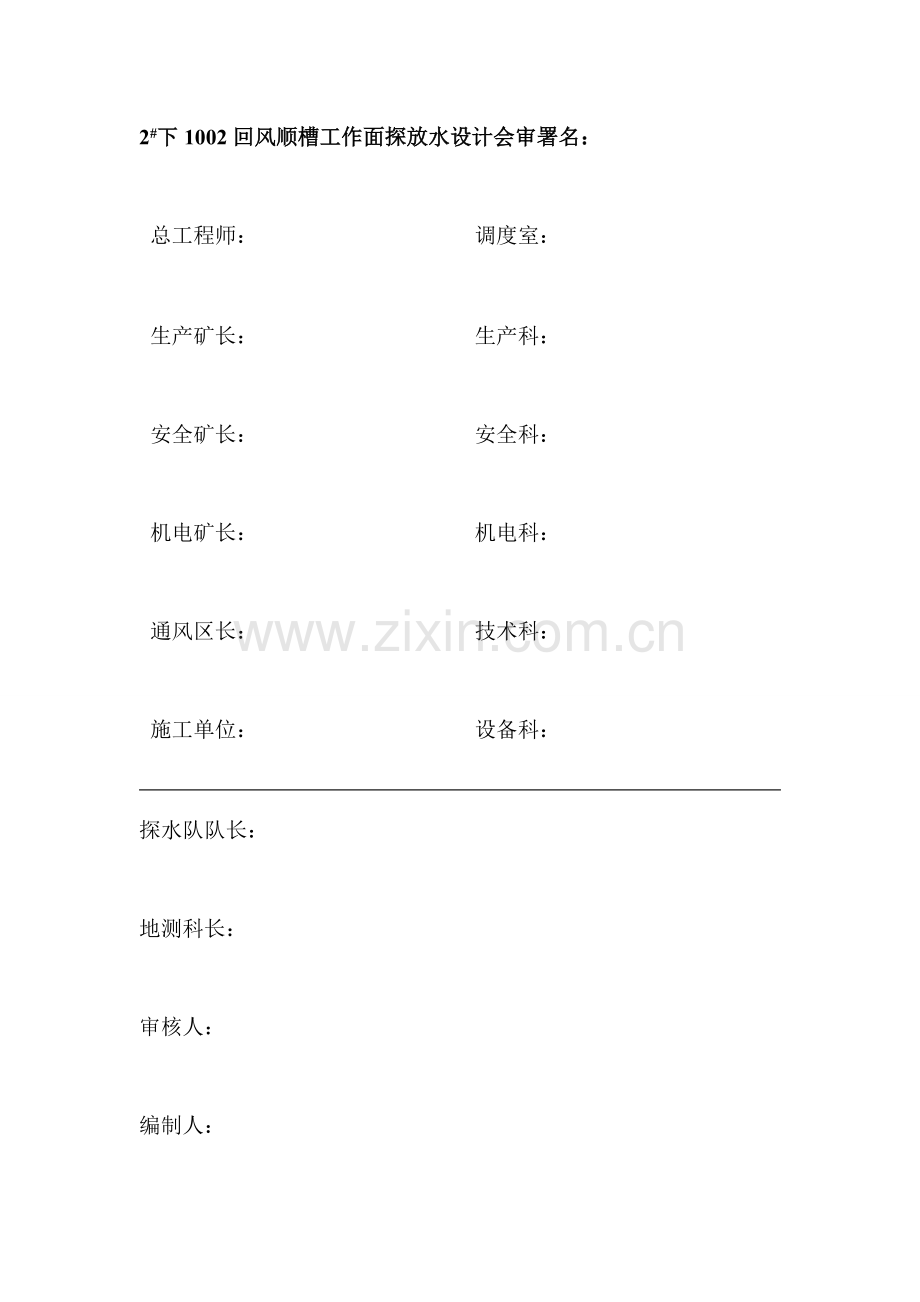

2#下1002回风顺槽工作面探放水设计会审署名：

总工程师： 调度室：

生产矿长： 生产科：

安全矿长： 安全科：

机电矿长： 机电科：

通风区长： 技术科：

施工单位： 设备科：

探水队队长：

地测科长：

审核人：

编制人：

2#下1002回风顺槽工作面探放水设计会审意见：

年 月 日

一、 概况
1、 区域构造
2下号煤层位于山西组上部，上距2上号煤层9.85-19.66m，平均14.51m，下距3号煤层2.50-3.90m，平均3.46m。煤层厚度2.09-6.08m,平均厚3.85m。顶板多为粉砂岩、泥岩，灰黑色，性脆，胶结较好，为中档稳定顶板，底板多为泥岩、粉砂岩，灰黑色，块状，性脆，为不稳定性底板。
2、水文地质
2下号煤层矿井充水含水层重要为煤层顶板及以上砂岩裂隙含水层，其补给条件差，以大气降水为主，弱富水性。
3、 工作面的位置
该掘进巷道上下均为实体区域，左侧（北面）156m为2#下1002运送顺槽，右侧（南面）有原2106采空区，无沽空区和老窑，西邻一段运送大巷，东部为枣园挤压带。
二、水患分析
1、水患来源
该工作面水文地质条件简朴，含水性弱，遇断层有滴水或淋水现象,但不影响正常掘进，重要水害为煤层顶板砂岩裂隙和2106采空区积水。
2、采用措施情况
建议掘进时要坚持“有掘必探，先探后掘”的防治水原则，及2106采空区探放水工作，施工队要加强水情观测，发现出水征兆时及时报告生产技术科，以便采用措施进行解决。在巷道低洼处打水窖设泵排水。
三、探放水工程设计
1、探放水工程的目的
根据2#下1002回风顺槽工作面探放水工程所得到的参数，对该掘进工作面各个方向的含水量进行具体分析，拟定该掘进方向是否存在透水事故的隐患，保证工作面的正常、安全推动。
2、 探放水设计的依据
《大同煤矿集团临汾宏大隆博煤业有限公司矿井兼并重组整合项目初步设计安全专篇》
《大同煤矿集团临汾宏大隆博煤业有限公司兼并重组整合矿井地质报告》
《煤矿安全规程》
3、 探放水钻孔的布置
探水钻孔合理与否，对保障矿井与施工人员的安全，节约钻探工程量，提高掘进速度都有重要影响。因此，应根据积水资料的可靠限度、积水区周边的地质构造、掘进巷道所在位置与积水区的相对关系以及积水压力、煤层厚度条件来拟定钻孔布置。
2#下1002回风顺槽上距2上号煤层9.85-19.66m，平均14.51m，无采空区，顶板方向不需要钻孔，巷道右侧为2106面采空区，水平方向钻孔扇形布置，巷道沿顶板掘进，向下布置一孔见底。

序号
钻孔名称
角度
孔深(米)
方位角
竖直角（水平为0°）
1
1#中心孔
76°
0°
50
2
2#
73°
0°
＞50
3
3#
79°
0°
＞50
4
4#
70°
0°
＞50
5
5#
81°
0°
＞50
6
6#
67°
0°
＞50
7
7#
84°
0°
＞50
8
8#
64°
0°
＞50
9
9#
87°
0°
＞50
10
10#
76°
-10°
＞50

4、探放水钻孔施工技术规定
（1）、探水钻选用型号ZQJC--200/5架注式一台。
（2）、钻孔直径42mm,钻孔深度50 m,掘20m预留30m，循环向前探水掘进。
（3）、认真填写探水牌板和探水记录，做到现场、牌板、记录三位一体。
（4）、认定探水孔出水时不准拔出钻杆，及时报告调度室和探水组长，必要时要安排撤人。
四、排水及施工组织安排
1、成立防治水领导组：
组 长： 王柱旦 （总工程师）
副组长： 钱 旺 （技术科长）
成 员： 池 友 薛建宏 曹国锋 尉春杰 贾小健 陈景柱 刘彦龙 李石头
领导组下设办公室，办公室主任钟绵应。
领导组成员与分工：
（1）、组长王柱旦负责领导井下防治水全面工作。
（2）、钟绵应负责各单位井下防治水工作的协调工作。
（3）、陈景柱负责井下防治水组织工作。
（4）、副组长钱旺负责井下防治水的贯彻工作。
（5）、尉春杰负责井下防治水各类机电设备是否有失爆现象。
（6）、贾小健、曹国锋负责井下防治水各项制度、措施、记录、资料、设备管理是否到位。
2、管理制度:
（1）、认真学习贯彻党和国家安全生产法律、法规政策及指令性文献。
（2）、成立防治水领导小组，建立防治水队伍每月25日组织召开一次专门会议，对本月防治水工作进行检查总结，并对下月防治水工作进行安排。
（3）、根据矿井水文地质情况，组织有关人员调查井下老窑积水，邻界小煤窑采空区积水，水区分布情况，编制年度防治水工作计划。
（4）、根据工作面实际情况变化，及时修改、完善防治水计划。
（5）、及时填报各种探水、防治水记录及报表为领导决策做好参谋作用。
（6）、认真做好值班记录。
（7）、及时完毕领导安排的各项工作任务。
五、安全技术措施
1、探水前应加固探水工作面支架，背好帮顶，以免压力水冲毁煤壁和支架。
2、清理好巷道，保证安全路线畅通无阻。
3、探水地点要安设电话，随时同调度室保持联系。
4、打钻过程中，如发现煤、岩变软或沿钻杆向外流水超过正常打钻供水量时，必须立即停钻（但不得移动或拔出钻杆），派人监测水情，并报告矿调度室，假如情况紧急，必须立即告知所有受水危险地点撤人，并采用应急措施。
5、钻孔接近老空区时，估计有也许涌出瓦斯或其他有害气体时，必须有瓦斯员或救护队员在现场值班，检查空气成分，发现有害气体超过规定期，立即停钻停电，并报告调度室解决。
6、在向老空区打钻眼探水时，必须做到：①、探水工作面一切电器设备的防爆性能必须良好。②、加强对探水地点的瓦斯检查，发现问题及时解决，必要时还要安设瓦斯自动检查报警断电装置。④、若水泵送水正常而钻空不回水，说明已透老空。如无水流出则应采用防止有害气体措施，用黄泥、破布、木塞等将钻空临时封闭。
7、探到水时，在水量小、水压不高地区，科不设孔口管，积水通过钻孔直接流出。在水量和水压较大地区或强含水层中，孔口要用套管加固，使钻杆通过套管钻进。套管上俺有水压表和阀门，探到水源后，即运用套管放水。
8、必须坚持“有掘必探，先探后掘”的探水原则，采用“防、堵、疏、排、截”的综合治理措施。
六、附图
1、探放水钻孔布置平面图
2、探放水钻孔布置剖面图
3、探放水钻孔布置断面图

探放水贯彻记录
姓 名
日 期
成 绩
贯彻人
