钢筋保护层厚度检测记录表格.doc

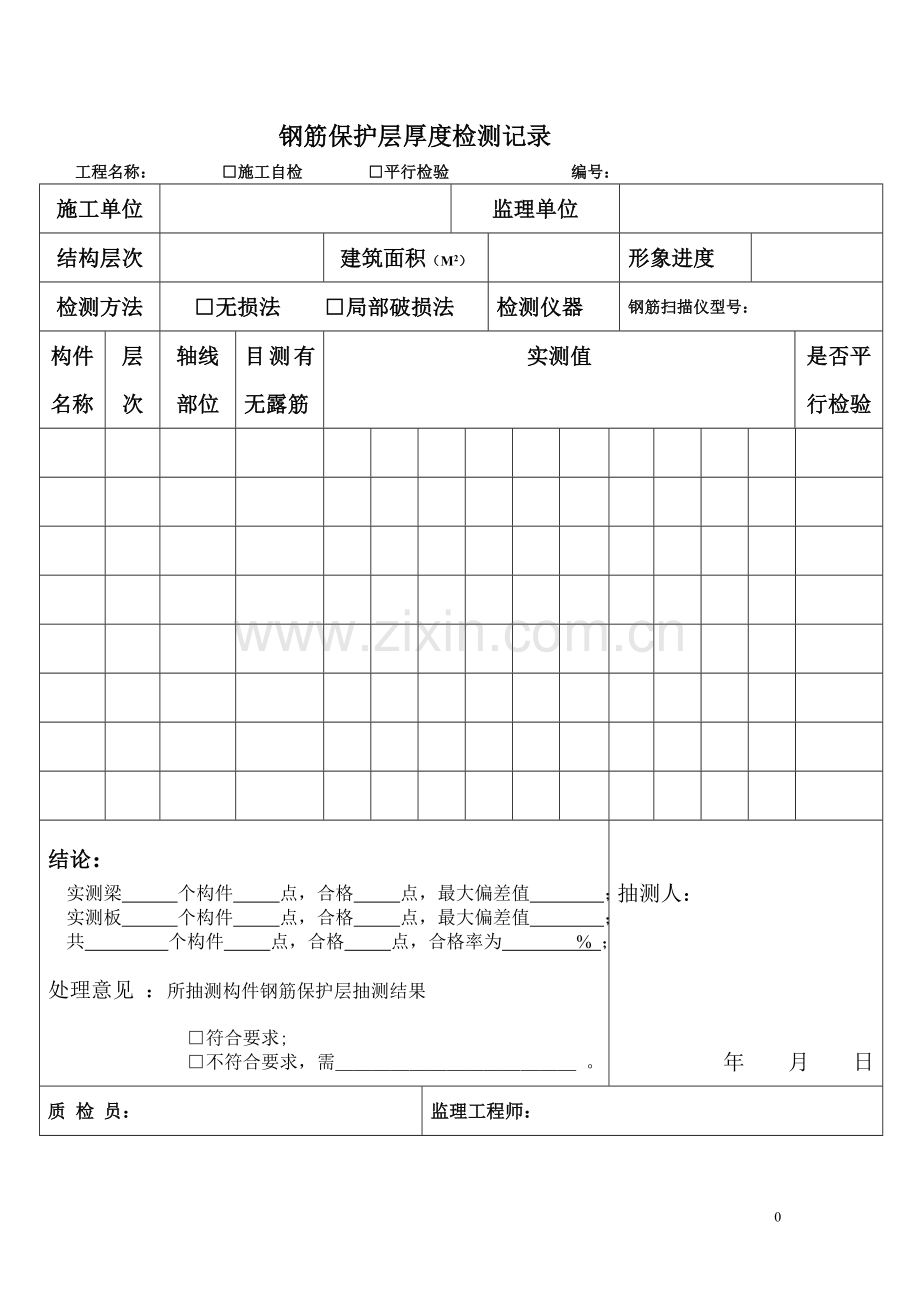

钢筋保护层厚度检测记录
工程名称：　　　 □施工自检 □平行检验 编号：
施工单位

监理单位

结构层次

建筑面积（M2）

形象进度

检测方法
□无损法　　□局部破损法
检测仪器
钢筋扫描仪型号：
构件名称
层次
轴线部位
目测有无露筋
实测值

是否平行检验

结论：
实测梁 个构件 点，合格 点，最大偏差值 ；
实测板 个构件 点，合格 点，最大偏差值 ；
共 个构件 点，合格 点，合格率为 % ；
处理意见 ：所抽测构件钢筋保护层抽测结果
□符合要求;
□不符合要求，需＿＿＿＿＿＿＿＿＿＿＿＿＿ 。
抽测人：

年 月 日
质 检 员：
监理工程师：

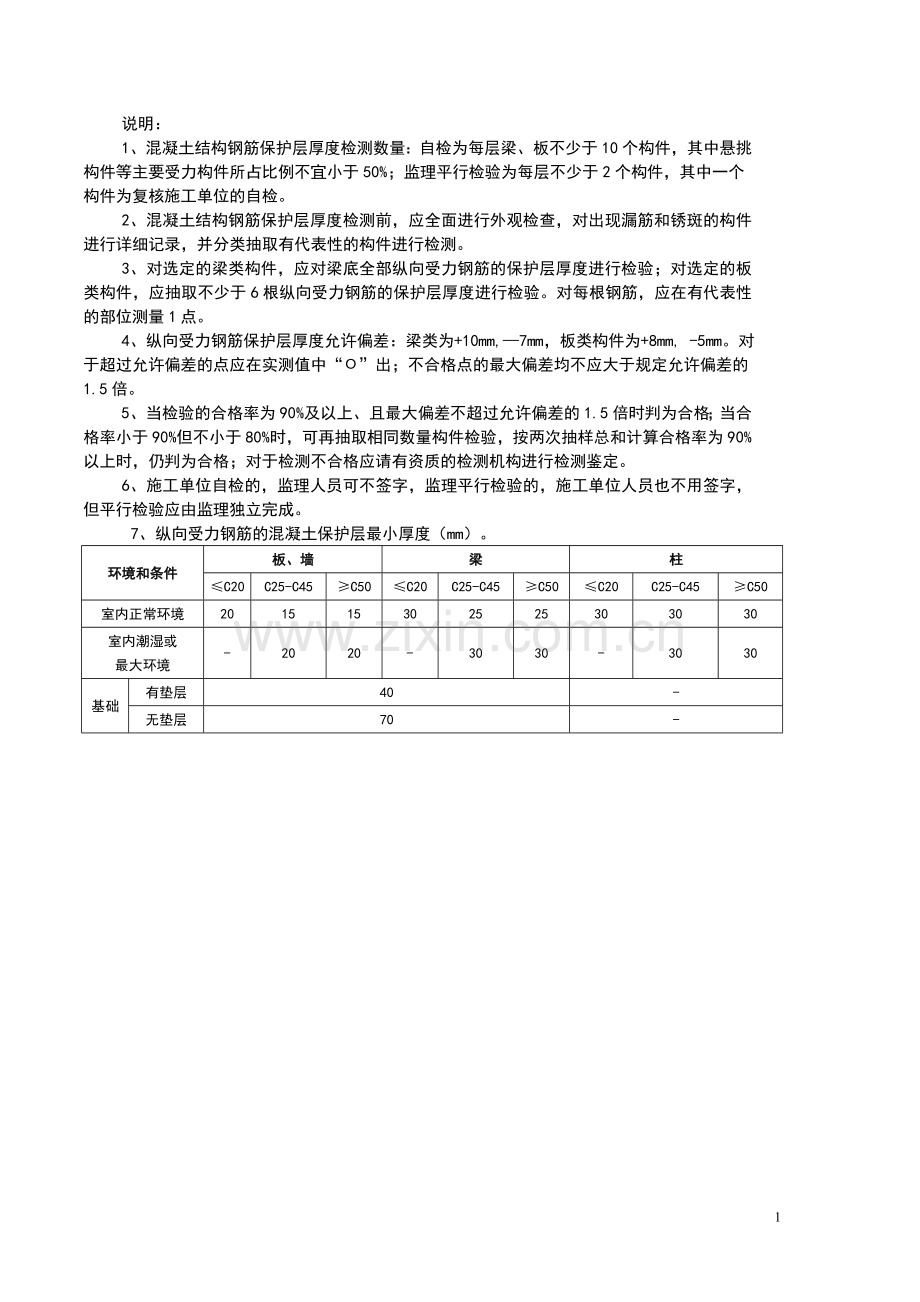

说明：
1、混凝土结构钢筋保护层厚度检测数量：自检为每层梁、板不少于10个构件，其中悬挑构件等主要受力构件所占比例不宜小于50%；监理平行检验为每层不少于2个构件，其中一个构件为复核施工单位的自检。
2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。
3、对选定的梁类构件，应对梁底全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。
4、纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,—7mm，板类构件为+8mm, -5mm。对于超过允许偏差的点应在实测值中“О”出；不合格点的最大偏差均不应大于规定允许偏差的1.5倍。
5、当检验的合格率为90%及以上、且最大偏差不超过允许偏差的1.5倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。
6、施工单位自检的，监理人员可不签字，监理平行检验的，施工单位人员也不用签字，但平行检验应由监理独立完成。
7、纵向受力钢筋的混凝土保护层最小厚度（mm）。
环境和条件
板、墙
梁
柱
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
室内正常环境
20
15
15
30
25
25
30
30
30
室内潮湿或
最大环境
-
20
20
-
30
30
-
30
30
基础
有垫层
40
-
无垫层
70
-
