结构专业设计统一技术条件初设施工图.doc

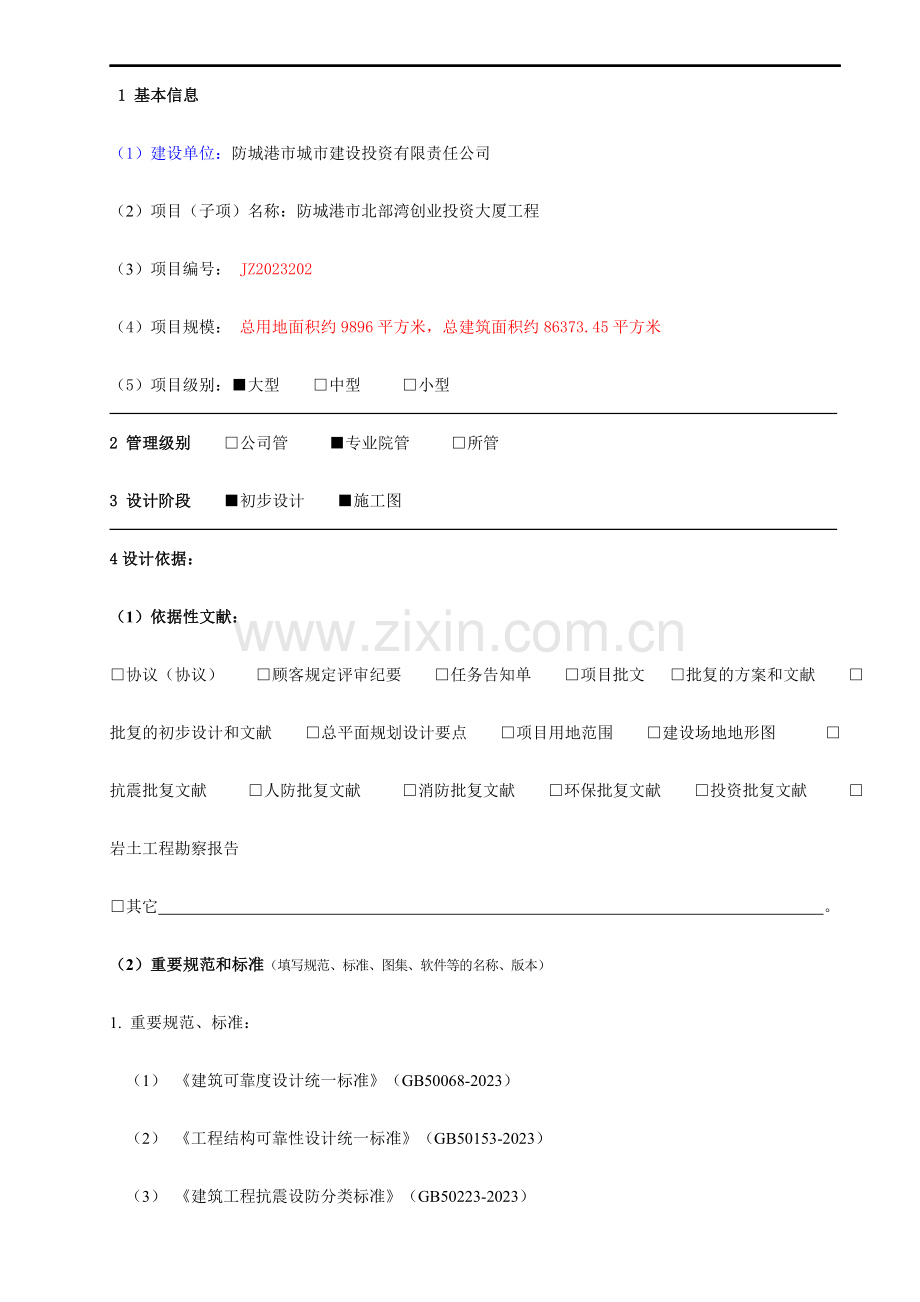

1 基本信息
（1）建设单位：防城港市城市建设投资有限责任公司
（2）项目（子项）名称：防城港市北部湾创业投资大厦工程
（3）项目编号： JZ2023202
（4）项目规模： 总用地面积约9896平方米，总建筑面积约86373.45平方米
（5）项目级别：■大型 □中型 □小型
2 管理级别 □公司管 ■专业院管 □所管
3 设计阶段 ■初步设计 ■施工图
4设计依据：
（1）依据性文献：
□协议（协议） □顾客规定评审纪要 □任务告知单 □项目批文 □批复的方案和文献 □批复的初步设计和文献 □总平面规划设计要点 □项目用地范围 □建设场地地形图 □抗震批复文献 □人防批复文献 □消防批复文献 □环保批复文献 □投资批复文献 □岩土工程勘察报告
□其它 。
（2）重要规范和标准（填写规范、标准、图集、软件等的名称、版本）
1. 重要规范、标准：
（1） 《建筑可靠度设计统一标准》（GB50068-2023）
（2） 《工程结构可靠性设计统一标准》（GB50153-2023）
（3） 《建筑工程抗震设防分类标准》（GB50223-2023）

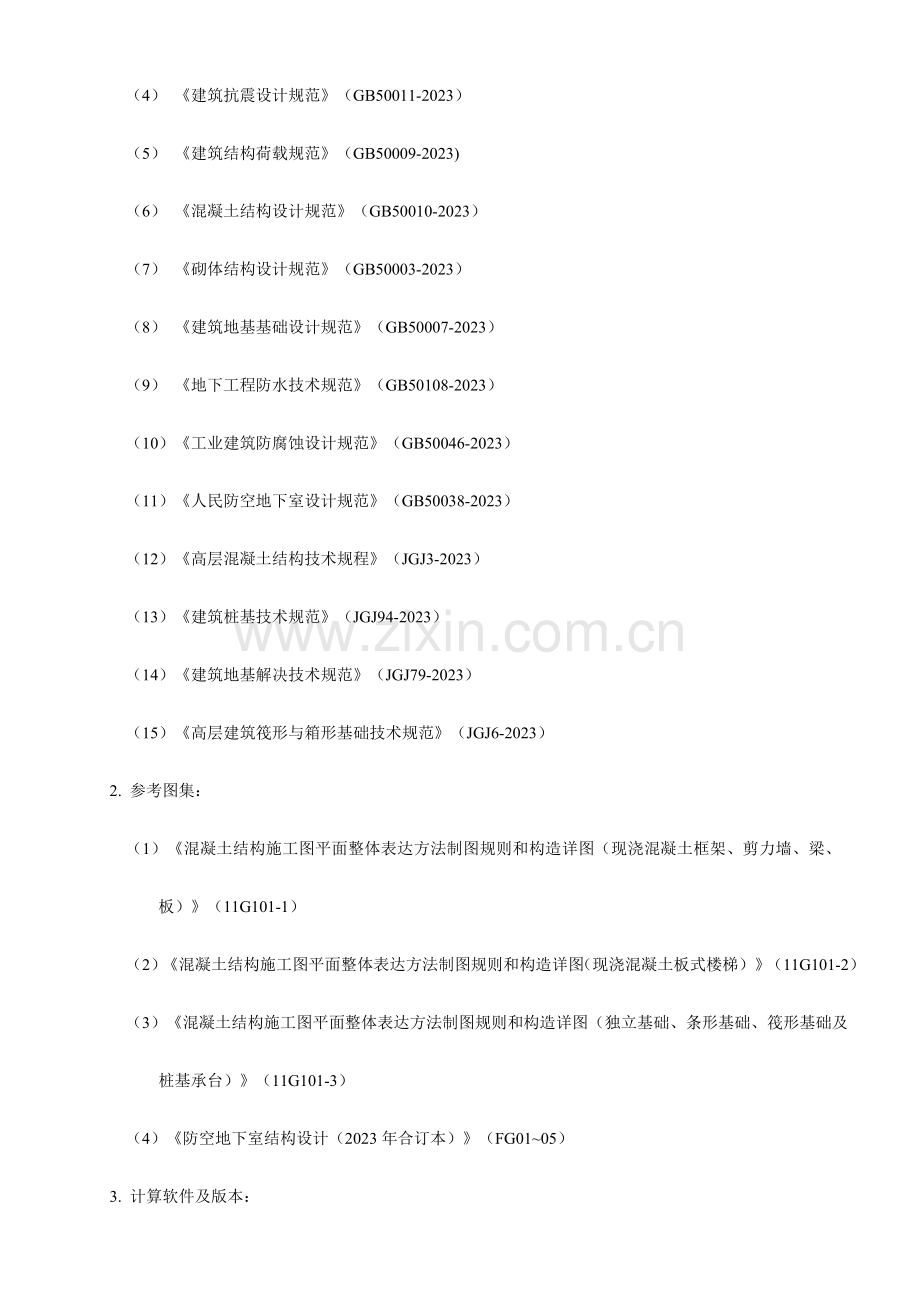

（4） 《建筑抗震设计规范》（GB50011-2023）
（5） 《建筑结构荷载规范》（GB50009-2023)
（6） 《混凝土结构设计规范》（GB50010-2023）
（7） 《砌体结构设计规范》（GB50003-2023）
（8） 《建筑地基基础设计规范》（GB50007-2023）
（9） 《地下工程防水技术规范》（GB50108-2023）
（10）《工业建筑防腐蚀设计规范》（GB50046-2023）
（11）《人民防空地下室设计规范》（GB50038-2023）
（12）《高层混凝土结构技术规程》（JGJ3-2023）
（13）《建筑桩基技术规范》（JGJ94-2023）
（14）《建筑地基解决技术规范》（JGJ79-2023）
（15）《高层建筑筏形与箱形基础技术规范》（JGJ6-2023）
2. 参考图集：
（1）《混凝土结构施工图平面整体表达方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（11G101-1）
（2）《混凝土结构施工图平面整体表达方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）
（3）《混凝土结构施工图平面整体表达方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》（11G101-3）
（4）《防空地下室结构设计（2023年合订本）》（FG01~05）
3. 计算软件及版本：
（1）PKPM2023
（2）理正结构设计工具箱软件6.5版
（3）理正人防工程结构设计软件3.5版
（4）探索者结构CAD2023
（3）设计统一技术条件及专业技术方案（拟定各项技术指标、计算参数、技术方案、措施和规定等，可另附页。）
1. 建筑分类等级：
（1）结构的设计使用年限：50年
（2）建筑结构的安全等级：二级
（3）地基基础设计等级：甲级
（4）建筑桩基设计等级：甲级
（5）建筑的抗震设防类别：
重点设防类
（6）房屋的抗震等级：
主楼、裙房地下二层 框架抗震等级： 三级
剪力墙抗震等级： 三级
楼、裙房地下一层及以上部分 框架抗震等级： 二级
剪力墙抗震等级： 二级

2. 荷载：
（1）恒载标准值（单位：kN/m2）：
① 梁、板、墙柱自重，固定设备及基础重量按实际计算，钢筋混凝土容重按26kN/m3
② 外墙（240mm厚，含双面抹灰）：4.2kN/m2，
③ 内墙（200mm厚，含双面抹灰）：3.8kN/m2，
④ 楼面恒载（含面层、板底抹灰等）：2.0 kN/m2，
⑤ 屋面恒载（含保温、隔热层，结构找坡）：4.0kN/m2，
⑥ 蹲式卫生间（沉板200mm）：2.8 kN/m2，

（2）楼（地）面活荷载（单位：kN/m2）：
类别
标准值
类别
标准值
发电机房
10
风机房
7.0
楼梯、走道
3.5
候梯厅、楼梯前室、门厅
3.5
走廊
3.5
卫生间
2.5
办公室
3.0
电梯机房
7.0

不上人屋面
0.5

变配电房
10.0
上人屋面
2.0

（3）风荷载：
① 地面粗糙度类别为B类，
②50年一遇基本风压：0.75kN/m2，
（4）地震作用：
设计基本地震加速度
设计地震分组
场地类别
0.05g
第一组
Ⅲ类
场地特性周期
结构阻尼比
地震影响系数
多遇地震
罕遇地震
0.45s
0.05
0.04
0.28
3. 基础选型：
（1）基础设计：旋挖钻孔灌注桩
4. 上部结构选型：
（1）裙房采用框架结构；
（2）主楼采用框架—核心筒结构。
5. 结构分析输入的重要参数
结构材料信息
钢筋混凝土结构
混凝土容重(kN/m3)
26
钢材容重(kN/m3)
78
地下室层数
2
竖向荷载计算信息
按模拟施工3加载计算
风荷载计算信息
计算X、Y两个方向的风荷载
地震力计算信息
计算X、Y两个方向的地震力
结构类别
框筒结构
采用的楼层刚度算法
层间剪力比层间位移算法
基本风压(kN/m2)
0.825
地面粗糙度
A
是否考虑风振
是
振型组合方法
CQC
计算振型数
18
地震烈度
6
场地类别
Ⅱ
设计地震分组
第一组
特性周期（s）
0.35
多遇地震影响系数最大值
0.04
罕遇地震影响系数最大值
0.28
活荷重力荷载代表值组合系数
0.50
周期折减系数
0.75
结构的阻尼比（%）
5
是否考虑偶尔偏心
是
柱、墙活荷载是否折减
折减
折减系数按GB50009-2023(2023年版)表4.1.2
传到基础的荷载是否折减
折减
梁端弯矩调幅系数
0.85
连梁刚度折减系数
0.70
结构重要性系数
1.0
柱计算长度计算原则
有侧移
梁柱重叠部分简化
刚域
是否考虑P-Delt效应
按实际计算结果采用
柱配筋计算原则
双偏压

6. 重要结构材料：
（1）混凝土强度等级：
构件类别
混凝土强度等级
构件类别
混凝土强度等级
基础
C40
混凝土垫层
C15
基础梁
C40
圈梁、过梁
C25
梁板
C30
构造柱
C25
框架柱
C50~C30
非结构构件
C25
（2）钢筋种类：所有钢筋均采用HRB400级钢筋。
（3）砌体填充墙：外墙采用240厚烧结页岩多孔砖，Mb10砂浆砌筑Mu10。
内墙采用200（100）厚混凝土空心砌块，Mb7.5砂浆砌筑MU7.5。
7. 统一制图规定：
（1）按照广西华蓝设计（集团）有限公司建筑工程CAD绘图统一标准。
（2）施工图设计图幅按实际规定采用，各子项应统一图幅。
8. 画图注意事项：
（1） 配筋均采用三级钢。
（2） 框架梁配筋采用大直径通长筋，框架梁通长筋不能小于支座和底筋最大配筋值的1/4。次梁采用架立筋（2 12）。
（3） 框架梁加密区箍筋间距按h/4、8d、150三者取小值。
（4） 设铰的简支梁面筋不能少于底筋面积的1/4。设铰的简支梁注意支座配筋选用小直径的钢筋，满足锚固长度0.35aL。
（5） 电梯筒和楼梯筒处板需双层双向配筋。
（6） 大跨度梁配筋时需复核挠度和裂缝。（跨度大于10m）

部门： 专业： 专业负责人： 日期：2023.7.28
审核人/审定人意见：
（审批提纲：1、依据性资料是否齐全，是否模糊或矛盾或不完整；2、临时性参照依据是否恰当；3、顾客提供资料是否有效验证。4、各项技术指标和物理参数等是否适宜、合理等。）

审核人/审定人： 日期：
注：1、本表合用于初步设计、施工图阶段的设计输入审批，由各专业负责人按专业分别填写。
2、审批时请提供实物资料和《顾客提供设计资料验证记录》，经批准后，本表抄发给相关项目设计人员。
