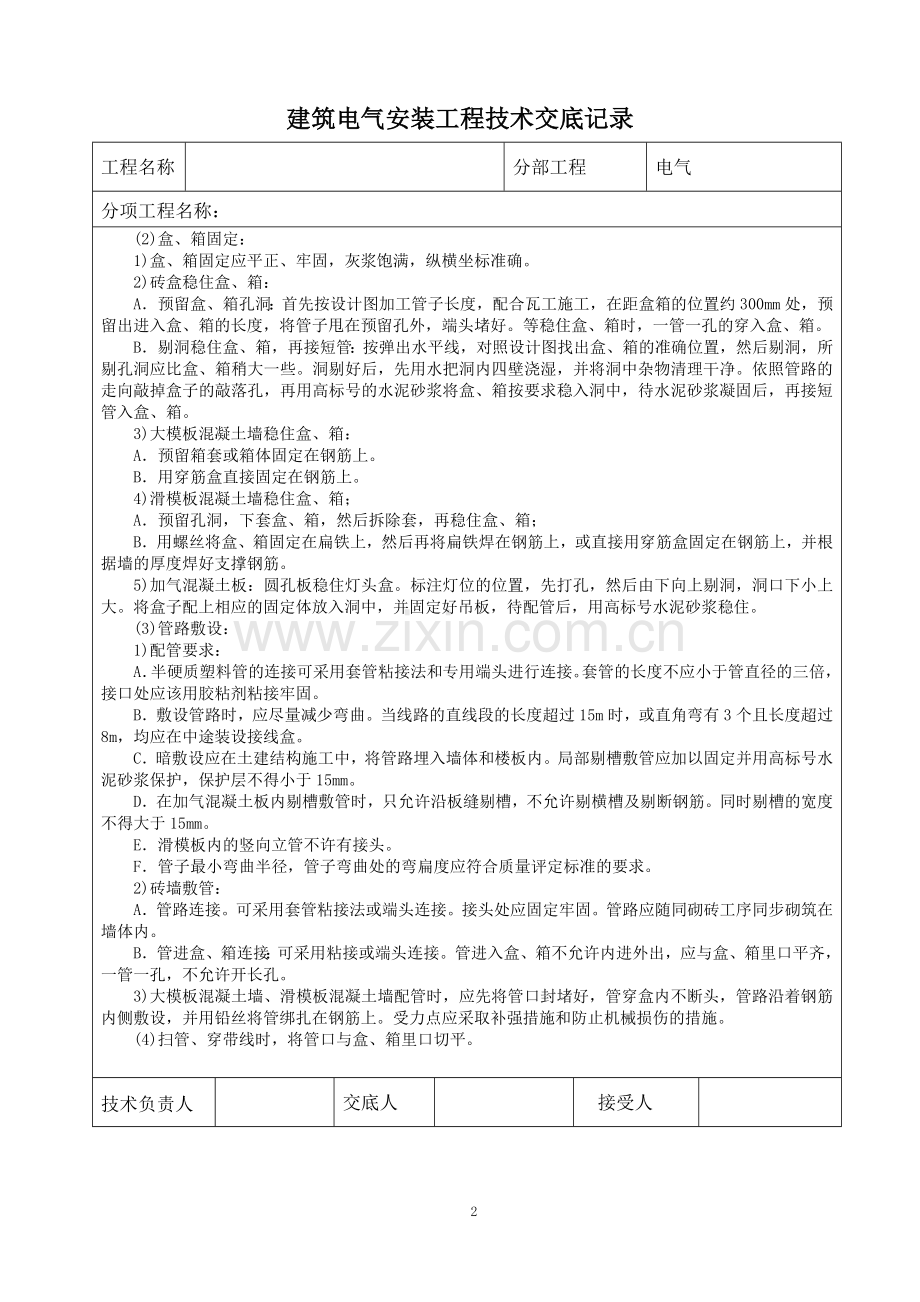

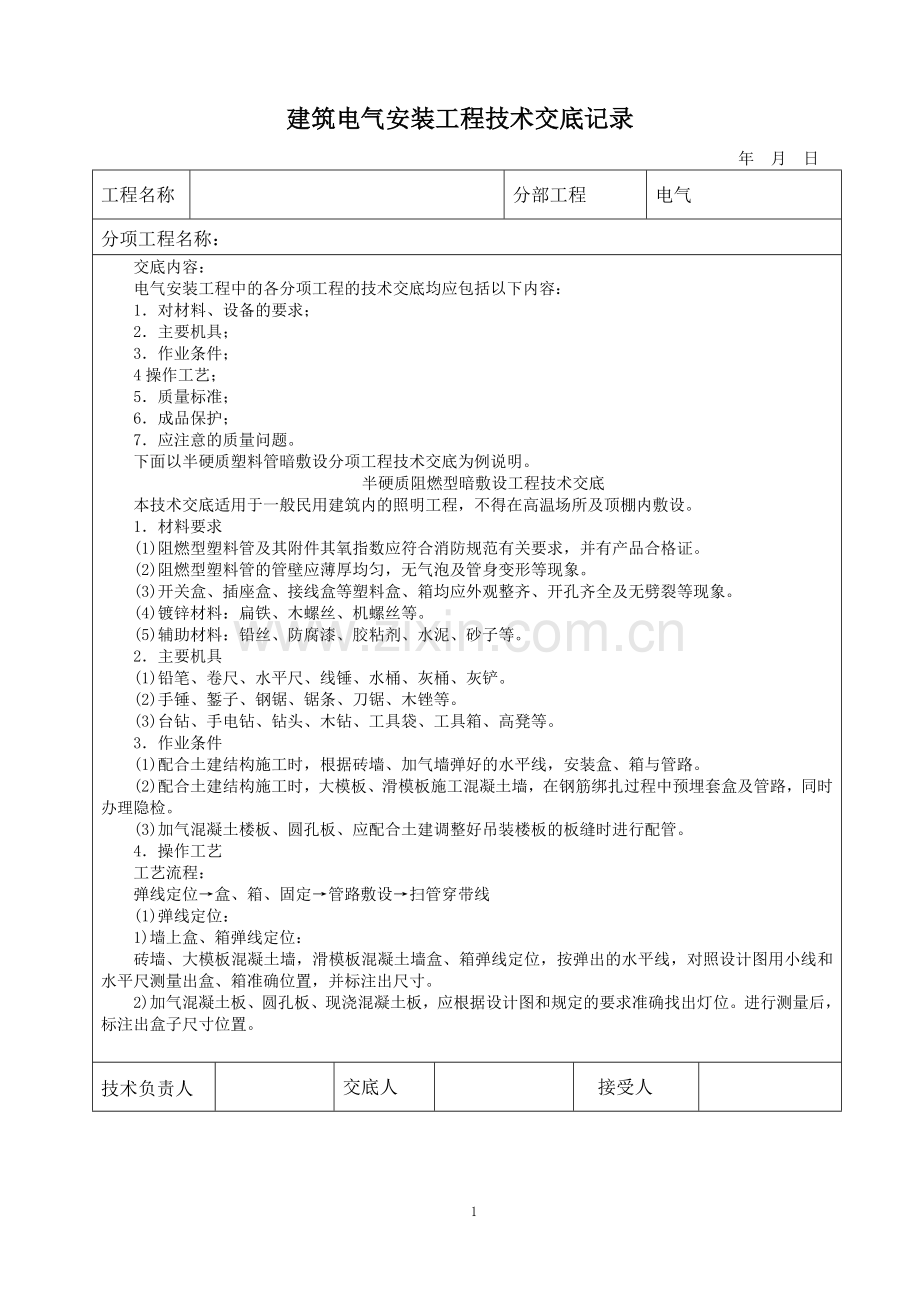

建筑电气安装工程技术交底记录 年 月 日工程名称分部工程电气分项工程名称：交底内容：电气安装工程中的各分项工程的技术交底均应包括以下内容：1对材料、设备的要求；2主要机具；3作业条件；4操作工艺；5质量标准；6成品保护；7应注意的质量问题。下面以半硬质塑料管暗敷设分项工程技术交底为例说明。半硬质阻燃型暗敷设工程技术交底本技术交底适用于一般民用建筑内的照明工程，不得在高温场所及顶棚内敷设。1材料要求(1)阻燃型塑料管及其附件其氧指数应符合消防规范有关要求，并有产品合格证。(2)阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。(3)开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全及无劈裂等现象。(4)镀锌材料：扁铁、木螺丝、机螺丝等。(5)辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。2主要机具(1)铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。(2)手锤、錾子、钢锯、锯条、刀锯、木锉等。(3)台钻、手电钻、钻头、木钻、工具袋、工具箱、高凳等。3作业条件(1)配合土建结构施工时，根据砖墙、加气墙弹好的水平线，安装盒、箱与管路。(2)配合土建结构施工时，大模板、滑模板施工混凝土墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。(3)加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时进行配管。4操作工艺 工艺流程：弹线定位盒、箱、固定管路敷设扫管穿带线(1)弹线定位：1)墙上盒、箱弹线定位：砖墙、大模板混凝土墙，滑模板混凝土墙盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标注出尺寸。2)加气混凝土板、圆孔板、现浇混凝土板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出盒子尺寸位置。技术负责人交底人接受人建筑电气安装工程技术交底记录 工程名称分部工程电气分项工程名称：(2)盒、箱固定：1)盒、箱固定应平正、牢固，灰浆饱满，纵横坐标准确。2)砖盒稳住盒、箱：A预留盒、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将管子甩在预留孔外，端头堵好。等稳住盒、箱时，一管一孔的穿入盒、箱。B剔洞稳住盒、箱，再接短管：按弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。3)大模板混凝土墙稳住盒、箱：A预留箱套或箱体固定在钢筋上。B用穿筋盒直接固定在钢筋上。4)滑模板混凝土墙稳住盒、箱；A预留孔洞，下套盒、箱，然后拆除套，再稳住盒、箱；B用螺丝将盒、箱固定在扁铁上，然后再将扁铁焊在钢筋上，或直接用穿筋盒固定在钢筋上，并根据墙的厚度焊好支撑钢筋。5)加气混凝土板：圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后，用高标号水泥砂浆稳住。(3)管路敷设：1)配管要求：A半硬质塑料管的连接可采用套管粘接法和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用胶粘剂粘接牢固。B敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m时，或直角弯有3个且长度超过8m，均应在中途装设接线盒。C暗敷设应在土建结构施工中，将管路埋入墙体和楼板内。局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15mm。D在加气混凝土板内剔槽敷管时，只允许沿板缝剔槽，不允许剔横槽及剔断钢筋。同时剔槽的宽度不得大于15mm。E滑模板内的竖向立管不许有接头。F管子最小弯曲半径，管子弯曲处的弯扁度应符合质量评定标准的要求。2)砖墙敷管：A管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。B管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱不允许内进外出，应与盒、箱里口平齐，一管一孔，不允许开长孔。3)大模板混凝土墙、滑模板混凝土墙配管时，应先将管口封堵好，管穿盒内不断头，管路沿着钢筋内侧敷设，并用铅丝将管绑扎在钢筋上。受力点应采取补强措施和防止机械损伤的措施。(4)扫管、穿带线时，将管口与盒、箱里口切平。技术负责人交底人接受人建筑电气安装工程技术交底记录 年 月 日工程名称 新建区国税局过渡办公用房及新建区地税局服务办公用房装修工程分部工程电气分项工程名称：5质量标准(1)保证项目：半硬质阻燃型塑料管的材质及适用场所必须符合设计要求和施工规范的规定。检验方法：观察检查或检查隐蔽工程记录。(2)基本项目：1)管路连接紧密，管口光滑，保护层大于15mm。检验方法：观察检查，检查隐蔽工程记录。2)盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度应小于5mm。检验方法：观察、尺量检查。3)穿过变形缝处有补偿装置，补偿装置能活动自如。检验方法：观察检查和检查隐蔽工程记录。6成品保护(1)剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。洞口不易剔得过大、过宽，不要造成土建结构缺陷。(2)管路敷设完后应立即进行保护，其它工种在操作时，应注意不要将管子砸扁和踩坏。(3)在混凝土板、加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。(4)配合土建浇灌混凝土时，应派人看护，以防止管路位移或受机械损伤。7应注意的质量问题(1)管路有外露现象，或保护层不足15mm，剔槽时要保证深度，并且及时将管子固定，再用水泥砂浆保护。(2)稳住及预埋的盒、箱有歪斜、坐标不准、灰浆不饱满等现象。稳住盒、箱时一定要找准位置，先注入适量的水泥砂浆，再用线锤找正，然后用水泥砂浆将盒、箱周围的缝隙填实。(3)管子煨弯处的凹扁度过大及弯曲半径应大于等于6D。煨弯应按要求操作并及时地固定和保护。(4)管路不通。朝上的管口容易掉进杂物，因此，应及时将管口封堵好。其它工种作业时，应注意不要碰损敷设完的管路，以免造成管路堵塞。一般民用工程的分项工程交底应包括：配管配线、配电盘(箱、柜)安装、低压电气安装、照明器具安装、避雷针(网)及接地装置安装等内容。应该强调的是技术交底的文字内容，应交到施工班组长及施工人员手中，使其切实掌握、了解交底的内容。 在地基与基础施工阶段，要有引入电缆的钢管埋设、地线引入以及利用基础钢筋做地基的等项交底内容。技术负责人交底人接受人3
