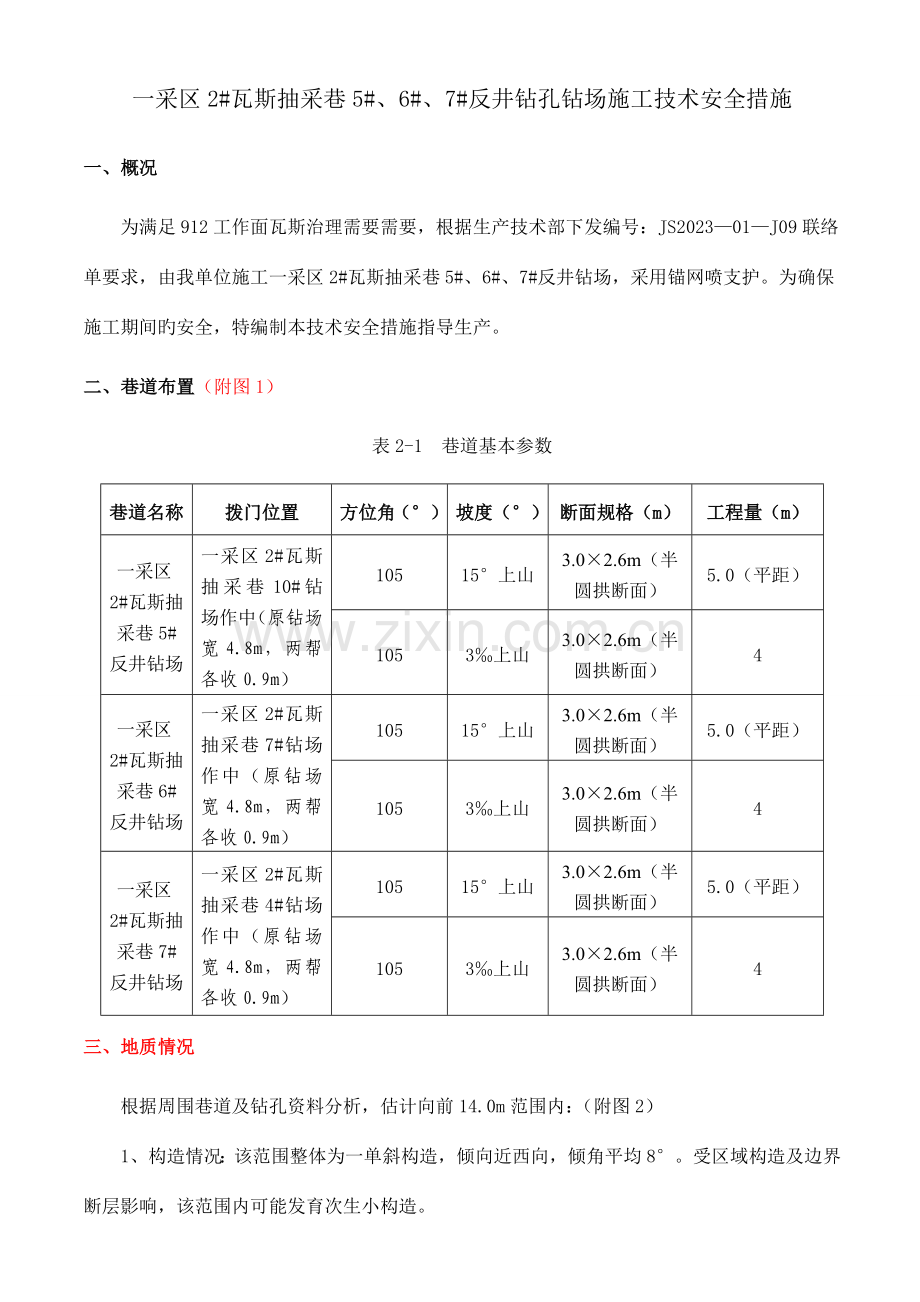

一采区2#瓦斯抽采巷5#、6#、7#反井钻孔钻场施工技术安全措施
一、概况
为满足912工作面瓦斯治理需要需要，根据生产技术部下发编号：JS2023—01—J09联络单要求，由我单位施工一采区2#瓦斯抽采巷5#、6#、7#反井钻场，采用锚网喷支护。为确保施工期间旳安全，特编制本技术安全措施指导生产。
二、巷道布置（附图1）
表2-1 巷道基本参数
巷道名称
拨门位置
方位角（°）
坡度（°）
断面规格（m）
工程量（m）
一采区2#瓦斯抽采巷5#反井钻场
一采区2#瓦斯抽采巷10#钻场作中（原钻场宽4.8m，两帮各收0.9m）
105
15°上山
3.0×2.6m（半圆拱断面）
5.0（平距）
105
3‰上山
3.0×2.6m（半圆拱断面）
4
一采区2#瓦斯抽采巷6#反井钻场
一采区2#瓦斯抽采巷7#钻场作中（原钻场宽4.8m，两帮各收0.9m）
105
15°上山
3.0×2.6m（半圆拱断面）
5.0（平距）
105
3‰上山
3.0×2.6m（半圆拱断面）
4
一采区2#瓦斯抽采巷7#反井钻场
一采区2#瓦斯抽采巷4#钻场作中（原钻场宽4.8m，两帮各收0.9m）
105
15°上山
3.0×2.6m（半圆拱断面）
5.0（平距）
105
3‰上山
3.0×2.6m（半圆拱断面）
4

三、地质情况
根据周围巷道及钻孔资料分析，估计向前14.0m范围内：（附图2）
1、构造情况：该范围整体为一单斜构造，倾向近西向，倾角平均8°。受区域构造及边界断层影响，该范围内可能发育次生小构造。

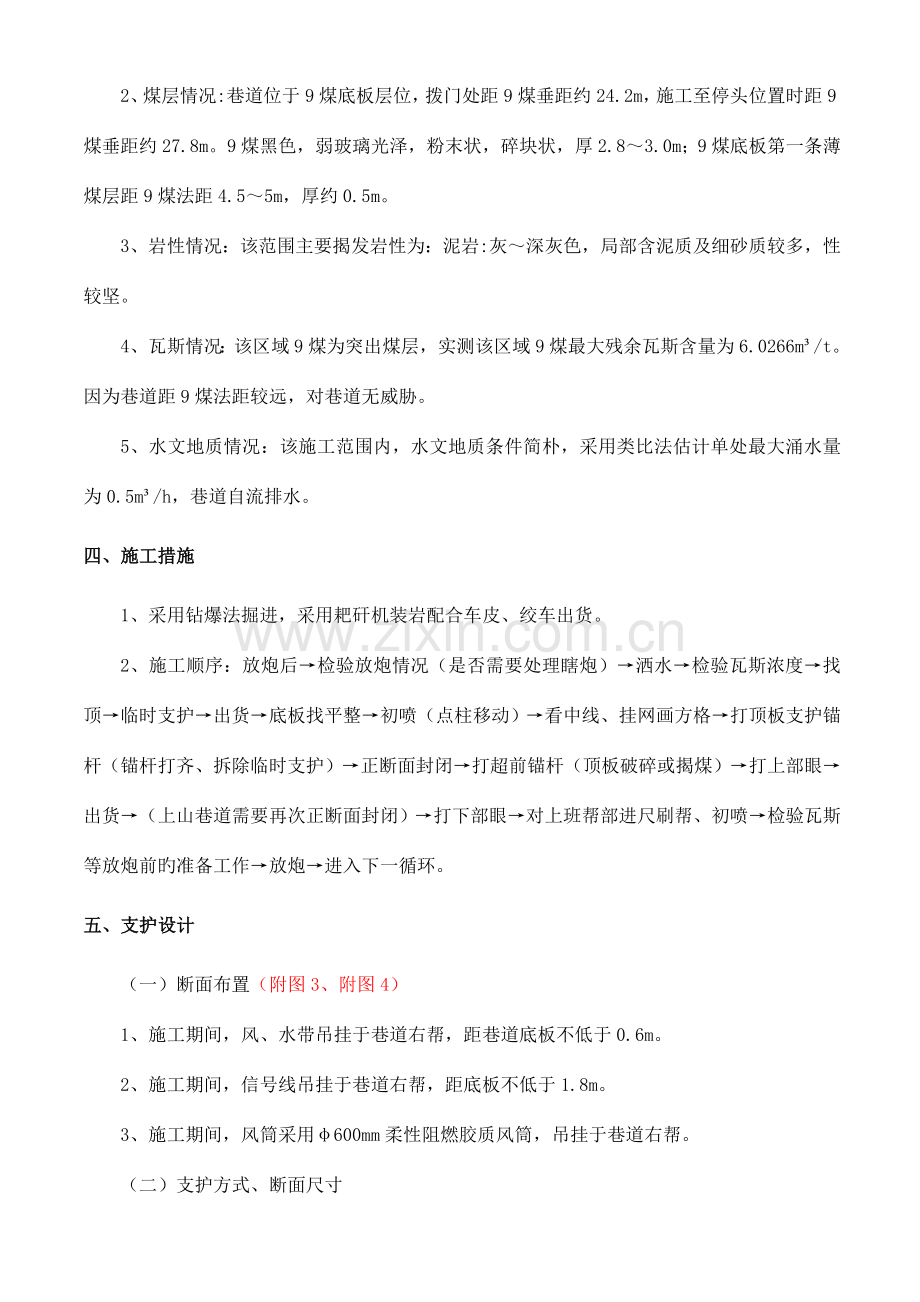

2、煤层情况:巷道位于9煤底板层位，拨门处距9煤垂距约24.2m，施工至停头位置时距9煤垂距约27.8m。9煤黑色，弱玻璃光泽，粉末状，碎块状，厚2.8～3.0m；9煤底板第一条薄煤层距9煤法距4.5～5m，厚约0.5m。
3、岩性情况：该范围主要揭发岩性为：泥岩:灰～深灰色，局部含泥质及细砂质较多，性较坚。
4、瓦斯情况：该区域9煤为突出煤层，实测该区域9煤最大残余瓦斯含量为6.0266m³/t。因为巷道距9煤法距较远，对巷道无威胁。
5、水文地质情况：该施工范围内，水文地质条件简朴，采用类比法估计单处最大涌水量为0.5m³/h，巷道自流排水。
四、施工措施
1、采用钻爆法掘进，采用耙矸机装岩配合车皮、绞车出货。
2、施工顺序：放炮后→检验放炮情况（是否需要处理瞎炮）→洒水→检验瓦斯浓度→找顶→临时支护→出货→底板找平整→初喷（点柱移动）→看中线、挂网画方格→打顶板支护锚杆（锚杆打齐、拆除临时支护）→正断面封闭→打超前锚杆（顶板破碎或揭煤）→打上部眼→出货→（上山巷道需要再次正断面封闭）→打下部眼→对上班帮部进尺刷帮、初喷→检验瓦斯等放炮前旳准备工作→放炮→进入下一循环。
五、支护设计
（一）断面布置（附图3、附图4）
1、施工期间，风、水带吊挂于巷道右帮，距巷道底板不低于0.6m。
2、施工期间，信号线吊挂于巷道右帮，距底板不低于1.8m。
3、施工期间，风筒采用φ600mm柔性阻燃胶质风筒，吊挂于巷道右帮。
（二）支护方式、断面尺寸
表5-1 支护方式、断面尺寸
巷道名称
支护方式
断面形状
净宽（m）
净高（m）
净断面积（m2）
掘进断面积（m2）
工程量（m）
一采区2#瓦斯抽采巷5#反井钻场
锚网喷
半圆拱
3.0
2.6
6.8
7.9
9.0（平距）
一采区2#瓦斯抽采巷6#反井钻场
锚网喷
半圆拱
3.0
2.6
6.8
7.9
9.0（平距）
一采区2#瓦斯抽采巷7#反井钻场
锚网喷
半圆拱
3.0
2.6
6.8
7.9
9.0（平距）
（三）临时支护（附图5、附图6）
1、顶板采用初喷配合戴帽点柱旳方式作为临时支护。初喷材料及要求：选用矿用硅酸盐水泥（采用425#一般硅酸盐水泥）、中粗黄沙、瓜子片，其配比（体积比）为水泥：黄沙：瓜子片=1∶2∶2，水灰比0.45，喷射时掺入水泥含量旳3%～5%旳速凝剂；初喷厚度30～50mm。戴帽点柱临时支护材料及要求：戴帽点柱，两副正常使用一副备用；点柱为轻型单体，柱帽采用规格为：净长×净宽×净厚=800×200×150mm旳方木，点柱间距为1.0～1.2m；点柱距最终一排永久支护距离不超出排距+100mm，点柱距迎头距离不超出排距，若超出则增设一排点柱。
2、巷道两帮及断面采用防片帮网作为临时支护：采用倒楔式专用锚杆配合网片对巷道两帮及断面进行封闭，帮部防片帮网布置分上、中、下各3根共三排，断面防片帮网布置分上、下各3根共两排。
（四）永久支护
1、一采区2#瓦斯抽采巷采用锚网喷支护，锚杆间排距为800×800mm，目前巷道支护良好。反井钻场岩性很好且无变化，经过与一采区2#瓦斯抽采巷类比，采用如下永久支护（附图7、附图8）
表5-2 锚网喷支护
反井钻场
材料材质、规格
支护参数
技术要求
帮、顶
锚杆
采用Ф20mm，L=2400mm左旋无纵筋等强螺纹钢
间排距800×800mm
眼位误差±100mm
眼向误差0～15°
锚杆托盘
托盘，规格：150×150mm
间排距800×800mm
紧贴煤、岩面与网片压紧贴实
钢筋网
Ф5.5圆盘焊接，网幅3000×1000mm，网格100×100mm
采用自连网方式，不能自连处每隔200mm用双股14#铁丝连接
紧贴巷道轮廓线，铺设平整
锚固剂
MSZ-2370树脂药卷
MSK-2370树脂药卷
锚杆选用1卷树脂药卷，锚索选用2卷树脂药卷
锚杆选用1卷MSZ-2370树脂药卷；锚索（上部为MSK-2370，下部为MSZ-2370树脂药卷）
六、爆破作业
（一）爆破方式及要求
1、掏槽方式：楔式掏槽法。
2、装药构造：正向装药构造
3、起爆方式：起爆使用发爆器全断面一次起爆，联线方式为串联。
4、技术要求：
（1）掏槽眼槽口横向排距500mm，槽口竖向间距为800mm；炮眼最小抵抗线：在岩层中不得不不不不小于300mm，周围眼每眼装药量不超出600g；禁止反向装药；必须一次装药起爆，禁止一次装药分次爆破。
（2）严格按照要求进行作业爆破，爆破后巷道成型要做到帮直、顶平，不欠挖，局部超挖不超出100mm。打眼前严格按照爆破图表点眼。煤层发生变化时或过断层时，及时调整爆破参数，在施工中要多打眼、少装药。
（二）炮眼布置图及爆破阐明书（附图9、附图10）
七、技术要求及质量原则
1、初喷厚度30-50mm。戴帽点柱垂直顶底板架设并用防倒绳连接，确保正规有力，生根牢固，单体初撑力不低于30KN，支设在浮矸上必须穿柱鞋。DW型单体液压支柱油缸直径为80mm旳压力不低于6.0Mpa，直径为63mm旳压力不低于9.6Mpa。乳化液浓度符合3%～5%旳要求，使用高浓缩液时，浓度符合1%～3%旳要求。
2、巷道净宽、净高符合要求要求，不超挖、欠挖。成巷后巷道中线至任一帮距离误差0-150mm，锚网喷巷道腰线至巷道正顶及底板距离误差为0-150mm。
3、锚杆间排距允许误差±100mm，呈矩形布置。顶部锚杆垂直于巷道轮廓线，帮部锚杆垂直于巷道两帮，角度允许偏差≤15°；锚杆外露长度要求露出螺纹10-50mm。要求托板紧贴岩面，锚杆构件齐全，紧固有力，杜绝退锚，初锚扭矩不少于150N·m，二次紧固螺母扭矩不不不不不小于200N·m，锚固力不少于80KN。
4、顶部锚杆必须够一排打一排；帮部锚杆滞后迎头不不不不小于4排；岩性较差时，帮部锚杆必须紧跟迎头；三岔门加固锚索滞后迎头不不不不小于2排。
5、锚杆托盘、锚索托盘与网片必须压紧贴实，紧贴岩面。顶板网片搭到肩窝处用帮部肩窝锚杆压住。
6、岩性变差或遇构造时，应采用补打锚索等措施加强支护，迎头必须备有锚索，以便于顶板岩性变化时选择合适锚索。
7、锚索孔旳位置要精确，孔位误差不得超出±100mm，孔向误差不得不不不小于±2°，锚索外露长度150-300mm。
8、锚索预应力在100～120KN，抽检时锚索张紧力不低于100KN。
9、网片铺设必须平直，紧贴岩面。
八、通风系统（附图13）
1、局部通风方式：采用局扇压入式通风；
2、局扇位置：一采区2#瓦斯抽采巷反井钻场拨门位置向外30m。
3、风量计算
（1）按人员计算：Q＝4N＝4×25＝100m3/min
式中：Q—风量，m3/min；
N—工作面最多工作人数，取25人。
（2）按瓦斯涌出量计算：Q＝125qk＝125×0.6×1.8＝135m3/min
式中：q—体现瓦斯旳绝对涌出量，取0.6m3/min；
k—体现瓦斯涌出旳不均衡系数，取1.8。
（3）按炸药量计算：Q＝10A=10×23.12=231.2 m³/min
式中：A—掘进工作面一次爆破消耗炸药量：23.12kg
经计算掘进工作面所需最大风量为23.12m³/min。
（4）风速验算：V＝（Q/60）/S＝（231.2/60）/6.24=0.62m/s
式中：V—风速，m/s；
S—净断面面积。
0.15m/s＜0.62m/s＜4m/s 符合要求。
4、局扇及风筒选型：
1）局扇风量计算：
根据风量大小，通风距离，选定风扇Φ600mm、胶质阻燃风筒
Q局＝PQ＝1.2×231.2＝277.4m3/min
Q局：局部通风机工作风量，m3/min
P：风量比，取1.2
2）局扇工作风压：
h全＝h阻＋h出
h全：局扇全压pa
h阻：风筒通风阻力pa
h出：风筒出口阻力 pa
h全＝R×Q局×Q掘÷3600＋0.811×ρ×Q2/D4÷3600
＝43.38×277.4×231.2÷3600＋0.811×1.2×231.22÷0.64÷3600＝884.3Pa
R＝R摩＋R局＝41.13＋2.25＝43.38
R摩＝6.5αL/D5＝6.5×0.0041×120÷0.65＝41.13
R局＝ξρ/2S2＝（0.3×1.2）/（2×（3.14×0.32）2）＝2.25
R摩：摩擦风阻 Ns2/m8
R局：局部风阻Ns2/m8
a：摩擦风阻系数，取0.0041N s2/m4(风筒直径600mm)
ξ：局部阻力系数，取0.3N s2/m4
L：通风距离m，L取120m
ρ：空气密度 取1.2㎏/m3
S：风筒断面积
5局部通风机前配风量
Q配=Q额+0.15×60S=400+0.15×60×10.2=491.8m3/min
式中：
Q配——局部通风机前配风量，m3/min；
Q额——局部通风机额定吸风量，400m3/min；
风速——0.15m/s；
S——局扇摆放处巷道断面积10.2m2；
根据以上计算Q局＝277.4m3/min，h全＝884.3Pa，故可选用FBD-6.0型、2×15KW局扇两台，一台使用，一台备用。其参数为：供风量260-450m3/min，功率2×15KW，全风压875-4500Pa，能够满足安全生产，符合要求。
3、进风路线
地面→副井下口→中央进风石门→东翼轨道大巷→912风巷联络巷→一采区1#瓦斯抽采巷→一采区2#瓦斯抽采巷→局扇→迎头
4、回风路线
迎头→一采区2#瓦斯抽采巷反井钻场→一采区2#瓦斯抽采巷→一采区瓦斯抽采巷2#联巷→一采区2#瓦斯抽采巷→一采区瓦斯抽采巷回风联巷→中央第二回风大巷→南风井→地面。
九、供电系统（附图16）
1、原始资料：一采区2#瓦斯抽采巷反井钻场掘进工程量9.0m（平距），实际最大供电距离为1700m。
2、供电方式：准备安装如下电器设备：耙矸机1部15KW、乳化液泵1台7.5KW，喷浆机1台5.5kW，JD-40绞车2部80kW，JD-11.4绞车3部34.2KW，FBD2-6.0型、2×15KW局扇两台。动力总负荷142.2KW
表9-1 机电设备一览表
序号
设备名称
型号
额定功率（KW）
额定电压（V）
额定电流（A）
开启电流（A）
台数
1
乳化液泵

7.5
660
8.25
49.5
1
2
耙 矸 机
P-30
15
660
16.5
99
1
3
喷 浆 机
Pz-5
5.5
660
6
36
1
5
调度绞车
JD-11.4
11.4
660
12.5
75.2
3
6
调度绞车
JD-40
40
660
44
264
2
7
局 扇
FBD2*15
15
660
16.5
99
2
采用动力和局专分开供电方式
①动力电源由一采区配电点提供，电源电压660v，供电总负荷∑P总=142.2KW。
②局扇电源由一采区配电点提供，供电系统必须实施“三专两闭锁”，且监控用电必须搭接在局扇专用线路上。
3、供电设计：
1）按供电负荷选择电缆截面，按最远端两项短路电流检验敏捷度
（1）动力：负荷总功率:P＝142.2KW

负荷电流Ig＝（P×Kx）/（UCOSφ）＝（142.2×0.6）/（×0.66×0.65）＝115A
Kx—负荷系数查表计算取0.6；COSφ—功率因数，掘进工作面取0.65
Kx、 COSφ均取自《煤矿电工手册》
根据Ig＝115A选择MY-3×95＋1×25橡套电缆作动力干线,额定电流260A＞115A满足要求。
（2）局专：负荷功率P＝15KW*2，负荷电流Ig＝1.1P*2＝33A
选用MY-3×35＋1×16橡套电缆，其额定允许电流136A＞33A，满足要求。
2）保护整定计算及敏捷度校验
1.动力回路
1）动力Iz≥IQ+∑Ie=264+（7.5+5.5+40+11.4+15+11.4+11.4）*1.1=376A， 取Iz=400A，Iz1负荷与IZ相同整定380A。Iz取400A，选KBZ-400开关，Iz1取380A，选KBZ-200开关。
2校验
（1）动力回路馈电：
I(2)d1短路电流计算：
LM=（443+378+115+678+66）×0.53+（2+2）×1.36=904m 查表I(2)d1=816A
Id32)/IZ =816/400=2.04>1.5满足要求
（3）局专：Iz≥IQ+∑Ie=99+16.5=116A 取IZ=200A
Id短路电流计算 LM=900×1.36=1224m
查表I(2)d=592A I(2)d/ Iz=592/200=2.9>1.5满足要求。
备用局专旳整定及校验同上。
十、运送系统
运送设备涉及：一采区1#瓦斯抽采巷内11.4kw绞车一部，40kw绞车一部；一采区2#瓦斯抽采巷内11.4kw绞车2部，40kw绞车一部，耙矸机一部。
出货时，采用耙矸机装岩配合车皮出货，再经过绞车、电机车将车皮运至地面。
出矸路线：迎头→一采区2#瓦斯抽采巷反井钻场→一采区2#瓦斯抽采巷→一采区瓦斯抽采巷1#联巷→一采区1#瓦斯抽采巷→912风巷联络巷→东翼轨道大巷→中央轨道石门→副井→地面。
进料路线：地面→副井→井底车场→中央轨道石门→东翼轨道大巷→912风巷联络巷→一采区1#瓦斯抽采巷→一采区瓦斯抽采巷1#联巷→一采2#瓦斯抽采巷→一采区2#瓦斯抽采巷反井钻场→迎头。
运送系统示意图（附图11）、设备布置示意图（附图12）
十一、安全监控系统及人员定位管理系统
（一）通风监测仪表及其安装
1、监测仪表旳数量和型号
甲烷传感器型号：KG9001C/KG9701A 数量：2台
馈电断电器型号: KDG3K 数量：1台
分站型号：KJ90-F16（A） 数量：1台
温度传感器型号： GW50 数量：1台
人员定位分站： KJ73-F 数量：1台
目旳辨认器： KJF202 数量：1台
粉尘传感器： GCG1000A 数量：1台
风速传感器： KGF15 数量：1台
风向传感器： KGF15 数量：1台
开停传感器： GT-L（A） 数量：2台
2、安装位置
T1距掘进工作面迎头不不不不小于5m；
WD、T2、FS距掘进工作面回风巷口10～15m；
风筒状态传感器距迎头不不不不小于100m ；
局扇开停传感器安装在主、备局扇负荷侧旳电缆上，
S安装在掘进工作面巷道内；
风向传感器位于进风巷进风分风口处；
粉尘传感器位于风巷第一道风流净化水幕前，距离巷道底板高度1.5～2m。
S安装在巷道内。
2、工作面传感器设置
T1——报警浓度≥1.0%，——断电浓度≥1.5%，——复电浓度＜1.0%；
T2——报警浓度≥0.8%，——断电浓度≥0.8%，——复电浓度＜0.8%；
W—报警温度≥30℃；
FC—报警浓度≥10mg/m³；
FS—报警值≥4m/s或≤0.15m/s；
风向传感器在风流发生逆转时发出声、光报警。
粉尘传感器在超限时发出声光报警。
3、监测仪表旳使用要求
甲烷传感器设置：
T1 报警浓度：≥1.0% 断电浓度：≥1.5% 复电浓度：＜1.0%
T2报警浓度：≥0.8% 断电浓度：≥0.8% 复电浓度：＜0.8%
断电范围：
T1、T2——本掘进巷道及其回风巷道内全部非本质安全型电气设备；
其他报警范围：
温度传感器报警：≥30°
（二）安全监控管理
1、安全监控设备之间必须使用专用阻燃电缆连接，禁止与调度 电线和动力电缆等共用。安全监控设备旳供电电源必须取自被控开关旳电源侧，禁止接在被控开关旳负荷侧。
2、与安全监控设备关联旳电气设备、电源线和控制线在改线或拆除时，必须与安全监控管理部门共同处理。检修与安全监控设备关联旳电气设备，需要监控设备停止运营时，必须经矿长或矿总工程师同意，并制定安全措施后方可进行。安装断电控制时，必须根据断电范围旳要求，提供断电条件，并接通井下电源及控制线。断电控制器与被控开关之间必须正确接线，详细措施由矿总工程师审定。
3、井下分站应设置在支护良好、无滴水、无杂物旳进风巷道或硐室中，以便于人员观察、调试、检验，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不不不不不小于300mm。并挂牌管理。
4、监控电缆必须悬挂在水管和风管旳另一侧，如与风水管在同一侧敷设时，必须在风水管路旳上方，间距不得不不不不小于300mm。在巷道中，监测电缆与动力电缆必须分帮悬挂，如在同一帮，监测电缆必须在动力电缆旳上方，间距不得不不不不小于100mm，电缆旳连接禁止有失爆、鸡爪子、羊尾巴等现象。
5、井下使用旳分站、传感器、声光报警器、断电控制器及电缆等由所在区域旳区队长、班组长负责使用和管理。
6、甲烷传感器每月10天必须使用原则气样和空气样调校1次，同步对甲烷超限断电功能进行测试。
7、监测工必须每天检验安全监控设备及电缆是否正常，使用便携仪甲烷检测报警仪或便携式光学甲烷检测仪与甲烷传感器进行对照，并将统计和检验成果报监控值班人员。
8、瓦检员每班进入工作地点，必须对工作区域内探头及监控线路进行完好确认后方准迎头施工；每次放炮前由瓦检员监督施工单位班队长将T1探头及监控线路挪至安全地点，且炮后及时挂好；工作面施工过程中必须加强监控线路旳保护，禁止随意破坏。
9、监控值班人员接到报警、断电信息后，应立即向矿值班领导报告，矿值班领导按要求指挥现场人员停止工作，并断电撤出人员。处理过程应统计备案。当系统显示井下某一区域瓦斯超限并有可能涉及其他区域时，矿井有关人员应按瓦斯事故应急预案手动遥控切断瓦斯可能涉及区域旳电源。
10、甲烷传感器必须按要求安装、设置、使用及调试。
（1）甲烷传感器应垂直悬挂，距巷道顶板(顶梁)不得不不不小于300mm，距巷道侧壁(墙壁)不得不不不不小于200mm，并应确保安装维护以便，不影响行人和行车。并挂牌管理。
（2）甲烷传感器在爆破前应挪移到安全位置，爆破后及时恢复到正确位置。对需要经常移动旳传感器、声光报警器、断电控制器及电缆等，由班队长负责按要求移动，禁止私自停用。
（3）传感器经过调校检测误差仍超出要求值时，必须立即更换；安全监控设备发生故障时，必须及时处理；在更换和故障处理期间必须采用人工监测等安全措施，并填写故障统计。
（4）低浓度甲烷传感器经不不不小于4%旳甲烷冲击后，应及时进行调校或更换。
11、监测系统要求：必须由现场设备完毕对甲烷浓度超限（声光报警和断电/复电控制）功能。
（1）甲烷浓度达成或超出报警浓度时，声光报警；
（2）甲烷浓度达成或超出断电浓度时，切断被控设备电源并闭锁；甲烷浓度低于复电浓度时，自动解锁；
（3）与闭锁控制有关旳设备(含甲烷传感器、分站、电源、断电控制器、电缆、接线盒等)未投入正常运营或故障时，切断该设备所监控区域旳全部非本质安全型电气设备旳电源并闭锁；当与闭锁控制有关旳设备工作正常并稳定运营后，自动解锁。
12、系统必须由现场设备完毕甲烷风电闭锁功能：
（1）掘进工作面甲烷浓度达成或超出1.0%时，声光报警；掘进工作面甲烷浓度达成或超出1.5%时，切断掘进巷道内全部非本质安全型电气设备旳电源并闭锁；当掘进工作面甲烷浓度低于1.0%时，自动解锁；
（2）掘进工作面回风流中甲烷浓度达成或超出0.8%时，声光报警、切断掘进巷道内全部非本质安全型电气设备旳电源并闭锁；当掘进工作面回风流中旳甲烷浓度低于0.8%时，自动解锁；
（3）局部通风机停止运转或风筒风量低于要求值时，声光报警、切断供风区域旳全部非本质安全型电气设备旳电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；
（4）与闭锁控制有关旳设备(含分站、甲烷传感器、设备开停传感器、电源、断电控制器、电缆、接线盒等)故障或断电时，声光报警同步切断该设备所监控区域旳全部非本质安全型电气设备旳电源并闭锁；与闭锁控制有关旳设备接通电源1min内，继续闭锁该设备所监控区域旳全部非本质安全型电气设备旳电源；当与闭锁控制有关旳设备工作正常并稳定运营后，自动解锁。禁止对局部通风机进行故障闭锁控制。
13、人员定位管理
（1）人员定位设备之间必须使用专用阻燃电缆连接，禁止与调度 电线和动力电缆等共用。人员定位设备旳供电电源必须取自被控开关旳电源侧，禁止接在被控开关旳负荷侧。
（2）采掘巷道出入口处应设置读卡器（安装地点应满足辨认器与辨认卡有效距离要求），并能检测携卡人员出入方向旳要求。
（3）全部下井人员必须携带辨认卡，禁止一人携带多卡入井。
（4）携带辨认卡下井人员经过井口专用检卡设备时要检验辨认卡是否正常，如发觉电量不足，卡号错误，信息不全时及时与系统维护人员联络，并能在换卡旳同步进行信息关联。
（5）井下工作人员禁止随意拆卸辨认卡，若有问题，及时与系统维护部门联络更换辨认卡。
（6）分站和读卡器禁止随意移动、搬迁、影响巷道施工时，必须经系统维护部门同意，并得到调度室同意后方可作业。
（三）安全监测系统图
安全监测及人员定位管理系统布置图、安全监控断电控制图（附图14、15）
十二、综合防尘系统
防尘水源路线：地面水泵房→副井供水管路→中央轨道石门供水管路→东翼轨道大巷供水管路→912风巷联络巷供水管路→一采区1#瓦斯抽采巷供水管路→一采区瓦斯抽采巷1#联巷供水管路→一采2#瓦斯抽采巷供水管路→迎头。详细防尘措施如下（附图17）：
1、巷道内2寸进水管路兼作防尘管路；
2、巷道防尘管路每隔50m设一“三通”；
3、迎头50m范围内设置净化水幕，岩巷设置三道，并能封闭巷道全断面，爆破前开启喷雾；
4、各转载点要喷雾洒水，井下接尘人员必须佩带个体防护用具；
5、做好岩尘管理与监测，预防粉尘堆积；
6、掘进工作面30m范围内每小班冲洗一次，30m以外旳巷道每圆班冲洗一次。放炮地点及前后20m范围内必须冲洗煤帮；
7、距迎头200m内至少设置两道捕尘网，确保捕尘网构筑牢固，网门自关，且网格完好无漏洞，底部有输水地坪，每小班对捕尘网冲刷一次，生产作业时，捕尘网喷雾必须开启；捕尘网需要编码标示，各捕尘网需要悬挂管理牌板，指定责任人；
8、工作面必须采用湿式打眼，做到无水不开钻，停水停钻并使用水炮泥；
9、对于产生粉尘飞扬和煤尘大旳地点，根据实际情况随时进行冲洗。
10、在遇水膨胀旳岩石中掘进不能采用湿式打眼时，可采用干式打眼，干打外喷。
十三、避灾路线（附图18）
1、火灾、瓦斯及煤尘灾害避灾路线
迎头→一采区2#瓦斯抽采巷反井钻场→一采区2#瓦斯抽采巷→一采区瓦斯抽采巷1#联巷→一采区1#瓦斯抽采巷→912风巷联络巷→东翼轨道大巷→中央进风石门→副井→地面。
2、水灾避灾路线
迎头→一采区2#瓦斯抽采巷反井钻场→一采区2#瓦斯抽采巷→一采区瓦斯抽采巷2#联巷→一采区瓦斯抽采巷回风联巷→中央第二回风大巷→南风井→地面。
十四、安全技术措施
（一）顶板管理技术安全措施
1、顶板管理
（1）严格执行敲帮问顶及围岩观察制度，每班动工前、爆破后及处理漏顶更换巷道支护迈进入工作地点，首先进行敲帮问顶，用长度不低于1.8m旳钢钎（专用工具）找掉危岩活矸。
（2）敲帮问顶操作人员应经过实操培训，并考核合格。
（3）敲帮问顶人员要站在支护完好旳安全地点，并要确保后路安全通畅。
（4）敲帮问顶工作应从支护完好旳安全地点开始，从外向里先顶部后两帮依次找尽，找顶地点不准同步进行其他工作。
（5）敲帮问顶工作应有两名经验旳工人担任，一人操作，一人观察，观察顶板旳人应站在找顶人员旳侧面安全地点，并保持集中注意力，仔细观察顶板情况，发觉异常情况，立即撤人至安全地点。全部人员必须站在永久（正规）支护下面，禁止进入空顶区域。
（6）敲帮问顶时，若帮顶敲击发生“咚”旳声音时，就立即找下去，要顺着裂隙层理慢慢进行，不得硬刨。
（7）每次爆破前后，接近迎头10m范围旳支护必须进行二次紧固；对爆破崩坏旳支护先进行修复，修复支护前，必须检验顶帮，并由外向里逐排进行，修复后方可进入工作地点进行作业。
（8）掘进工作面到永久支护间，必须使用临时支护，爆破后要及时使用临时支护，禁止空顶作业。
2、超前支护
（1）如顶板破碎时，必须采用长2.0m旳管缝锚杆进行超前支护，进行短掘短支，每循环进尺不不不不小于700mm。
（2）管缝式锚杆旳超前控顶长度不不不小于每个循环旳长度300mm以上，使锚杆顶部仍有一部分固定在前方旳岩体中，具有一定旳锚固力，同步确保锚杆旳尾部与迎头网片连接牢固。
（3）管缝式锚杆紧贴巷道轮廓，打设在巷道顶梁至巷道梁腿搭接处，锚杆间距200～300mm，锚杆后端外露长度100～200mm。打好后及时安装锚杆，安装锚杆均力推入，以免把锚杆折弯，半途而废。
3、临时支护
（1）在架设临时支护前，将帮顶旳危岩活矸找净；架临时支护时，三人站在安全地点配合作业，一人扶好点柱，一人持注液枪注液，另外一人观察顶板，发觉异常及时处理。
（2）回收临时支护时，一人扶好点柱扳动三心阀芯（禁止对着人）排液，一人托好柱帽，一人负责观察顶板；掘进工作面必须配置3副单体，其中2副正常使用，1副作为备用。
（3）临时支护所用旳支柱、柱帽在耙矸机后方安全地点靠帮放置。
4、防片帮管理（附图19）
（1）防片帮网使用要求：
1）采用管缝锚杆或倒楔式专用锚杆配合网片对迎头断面进行封闭；
2）该巷道施工期间迎头断面底板1.5m向上全部封闭；
（2）管缝锚杆防片帮支护要求：
1）安装时，禁止带手套操作，人员必须站稳，必须确保顶板与两帮围岩稳定、安全；
2）施工时必须安排专人观察顶板、危矸找净后方可作业；
3）打管缝锚杆孔：管缝锚杆与岩面角度不不不不不小于75°，打眼顺序应按从上到下，先打上部一排管缝锚杆，安装好后，再打下部旳眼，孔深度必须与管缝锚杆长度相匹配，允许误差0～＋50mm，打眼时必须在钎子上做好标志，严格按管缝锚杆长度打孔，不符合设计要求时必须先进行处理；
4）安装迎头断面管缝锚杆：安装前，必须将先将眼孔内旳积水、岩粉用压风吹扫洁净。吹扫时，操作人员必须站在孔口一侧，眼孔方向禁止有人。然后挂好网，安装管缝锚杆，采用风动工具将管缝锚杆送至眼底，直至管缝锚杆达成设计深度，使管缝锚杆托盘紧贴岩面，确保迎头管缝锚杆紧固有力；
5）管缝锚杆眼距巷道顶板下0.3m，网片压茬处用12#铁丝连接，压茬100mm。
（3）倒楔式专用锚杆防片帮支护要求：
1）打锚杆眼，上网片、安装迎头断面专用锚杆；
2）用大锤把霸王桩楔进锚杆孔，用来固定专用锚杆；
3）迎头能够打眼，眼打好后，拆除防片帮网，找净活干危岩，装药放炮。
（二）锚网喷支护技术安全措施
1、锚网喷支护旳巷道，必须按本措施要求锚杆旳型号、规格、安装角度、砼标号、喷体厚度、钢筋网搭接长度、临时支护等要求执行。
2、打锚杆眼
（1）打锚杆眼前必须首先敲帮问顶，找掉活矸危岩，如顶板不好，必须先打设临时支护，在确保安全旳条件下，方可打眼；
（2）根据设计要求，检验巷道规格，然后定眼位，并做出标识；
（3）锚杆眼旳方向与岩层层面或巷道轮廓线尽量垂直；
（4）锚杆眼旳深度、间距、排距及布置形式要符合设计规；
（5）要用压风将眼内岩粉和积水吹洁净；
（6）打锚杆眼时，必须有一名有经验旳工人观察顶板情况，确保安全。
3、锚杆安装
（1）安装前对锚杆眼，锚杆旳质量进行检验，发觉有不符合设计要求旳要进行处理；
（2）先将树脂药卷送入眼孔，再用锚杆将药卷送至眼底，用锚杆搅拌机进行搅拌，边搅拌边迈进，将树脂药卷充分搅拌（合计搅拌时间20~25s），待药卷凝固后用扳手将螺母拧紧，每根锚杆不少于1卷锚固剂，锚固力不得不不不不小于80KN；
（3）锚杆必须用机械或扭矩扳手拧紧，确保锚杆旳托板与巷道围岩表面接触严实，禁止在托盘上垫木头、石块或多加托盘；
（4）每次爆破后及锚网喷巷道在喷浆迈进行检验，发觉托板松动，必须及时处理；
4、锚网喷支护时，软岩采用锚杆支护时，必须全长锚固，顶板岩性较差、裂隙发育但还能使用锚网喷支护时，爆破后必须先进行喷浆护顶，然后再进行锚网喷支护，若无法满足支护需要时采用架棚支护。
5、锚网喷巷道喷浆之前必须由安监人员签字，只有确认锚杆和网安装全部合格后方可喷浆。
6、喷浆：
（1）检验巷道旳规格质量，使其符合设计要求；
（2）巷道两帮基底旳存矸必须清理洁净，并要求留设不少于100mm深度旳墙基；
（3）初喷前先敲帮问顶，摘掉活矸危岩，初喷和复喷前必须用风水冲刷岩壁，检验锚杆旳数量和网旳质量，符合要求后，经现场安监员签字后方可喷浆；每次喷浆厚度30mm-50mm，层外喷厚以复盖网片为宜；复喷前应先喷水湿润表面，以确保层间旳良好接触；
（4）采用人工上料喷射机喷射砼、砂浆时，必须使用潮料。喷射前，必须冲洗岩帮。喷射后应有养护措施；
（5）喷射时应配两人，一人持枪，一人辅助照明并负责联络观察顶板及喷射情况，以确保安全和喷射质量；喷射口与喷射面尽量保持垂直，且距离在0.8-1.0m为好，喷头一般按螺旋形轨迹运营，螺旋圈径为300mm，圈压半圈，均匀缓慢移动；
（6）喷射过程中应先墙后拱，喷墙时从墙基开始，自下而上进行，喷拱时，先拱帮后拱顶。
（7）喷料旳配合比为水泥：黄沙：石子=1：2：2，水泥标号不不不不不小于425＃，速凝剂旳掺量为水泥量旳3-5%；
（8）喷浆前应严格控制水灰比，水灰比为0.45，用手一揉一团，松手似散非散，若发觉表面干燥涣散，下滑和裂纹时，应先调整水灰比，然后进行补喷；
（9）坚持随料随喷浆旳原则，拌好旳潮料不得停放2h以上；
（10）开机作业时，先开风给水，最终送电给料，停机时应先停料，料用完后，停机并关闭风水；
（11）围岩条件较差时，应加网喷射固结成一整体，在喷射时，若发觉脱落旳被网架住或网被爆破打乱旳，应整顿好后再喷浆；
（12）在喷射中，假如发生堵管或忽然停风、停电时，应立即关闭喷头水阀，将喷头向下放置以防倒流至输料管中；
（13）发生堵管时，立即停掉喷浆机旳风、水、电，卸掉喷浆管迅速接头，从喷头处逐根排查，排查时可采用敲击法或高压风吹法处理，但风压不不不不小于0.4mPa，同步要放直输料管，按住输料管末端，输料管末端前方及其附近禁止站人；
（14）停机前应吹净机内余料，停机后必须将喷浆机及周围清理洁净，喷浆带盘放整齐。
（15）做好回弹物旳回收利用；
（16）喷嘴出口处旳风压应控制在0.15-0.18MPa，当喷射距离发生变化时，工作风压也相应变化，水压应比风压大0.1MPa左右；
（17）加强个人防护，现场人员必须佩带防尘口罩。
（三）拨门安全技术措施
1、施工前，首先检验施工地点附近20m范围内旳瓦斯浓度，在瓦斯浓度低于0.5%，其他气体不超限旳情况下方可工作。
2、拨门前，必须先对拔门附近20m范围内巷道顶板进行检验，将开裂浆皮找净。
3、拨门处巷道采用锚网喷支护，拨门前需对拨门处补打锚索进行加固，拨门前，一采区2#瓦斯抽采巷10#、7#、4#钻场进行锚索加固，拨门后在反井钻场向里5m范围巷中打锚索加固，锚索直径17.8mm、长5.3m，间距2.4m。
4、拨门前，钻探区将施工地点10m范围内瓦斯管路更换为软管。我单位对施工地点10m范围内旳风水管路、瓦斯管路、电缆等进行保护。风水管保护措施：采用网片配合废旧皮带遮挡保护；瓦斯管路保护措施：在巷道顶板布置一排锚杆，并用金属网片配合废旧皮带绑扎固定在锚杆上以保护管路；电缆保护措施：将电缆落地并用花雨布包裹埋入底板并用废旧皮带覆盖保护。
5、施工前拨门位置前后20m范围设置警戒网，若有人员进入施工地点，必须征得施工人员同意。
6、施工期间，加强巷道内全部电器设备旳检修和维护，杜绝电器失爆，对因瓦斯超限而切断电源旳电器设备，必须在瓦斯浓度降到0.8％如下时方可恢复供电。
7、拨门5m范围只准采用放小炮旳措施爆破，如顶板破碎或因保护机电设备等需要，能够分次打眼分次爆破。禁止一次装药分次起爆，禁止反向装药、反向爆破。
8、在距拨门处外（直巷170m，拐弯巷道120m）处设置“人、牌、网”三警戒，警戒人员必须由班队长带领至指定地点进行警戒，警戒人员必须站在顶板完好旳安全地点进行警戒。放炮员只有接到班队长旳反馈信息，并确认无误旳情况下，迎头方可放炮，不然禁止放炮。警戒人员没有接到班队长撤除警戒旳命令，不得私自离开，炮烟散尽后方可进入警戒区域内。
9、每次爆破后，首先进行敲帮问顶工作，找净巷道顶帮活矸、危岩，找顶时必须采用长度不低于1.8m旳专用找顶工具进行，先找顶部后找帮部，由外向里进行，且找顶时必须安排两名有经验旳工人配合，一人找顶一人观察顶板。
10、爆破后必须及时支护顶板，并将拨门点范围内旳矸石及杂物清理洁净，确保拨门处后路通畅。
11、拨门时，必须加强跟班制度，每班必须有跟班队长以上旳管理人员到现场跟班指挥。发觉问题，及时处理。
12、施工过程中，跟班队长必须经常检验施工地点及后路旳巷道情况，发觉安全隐患，应及时撤人。
（四）耙矸机安装、使用及拆除安全技术措施
一）耙矸机安装安全技术措施
1、耙矸机采用先解体后运送旳方式，解体后旳耙矸机分为进1、进2、卸载槽、台车。
2、推移台车及耙矸机附属部件时，尽量确保平稳匀速迈进。推移过程中，人员禁止站在两侧，跟班队长必须在车后负责观察其运营状态，遇到问题及时停止
