雨棚屋面板技术交底技术交底.doc

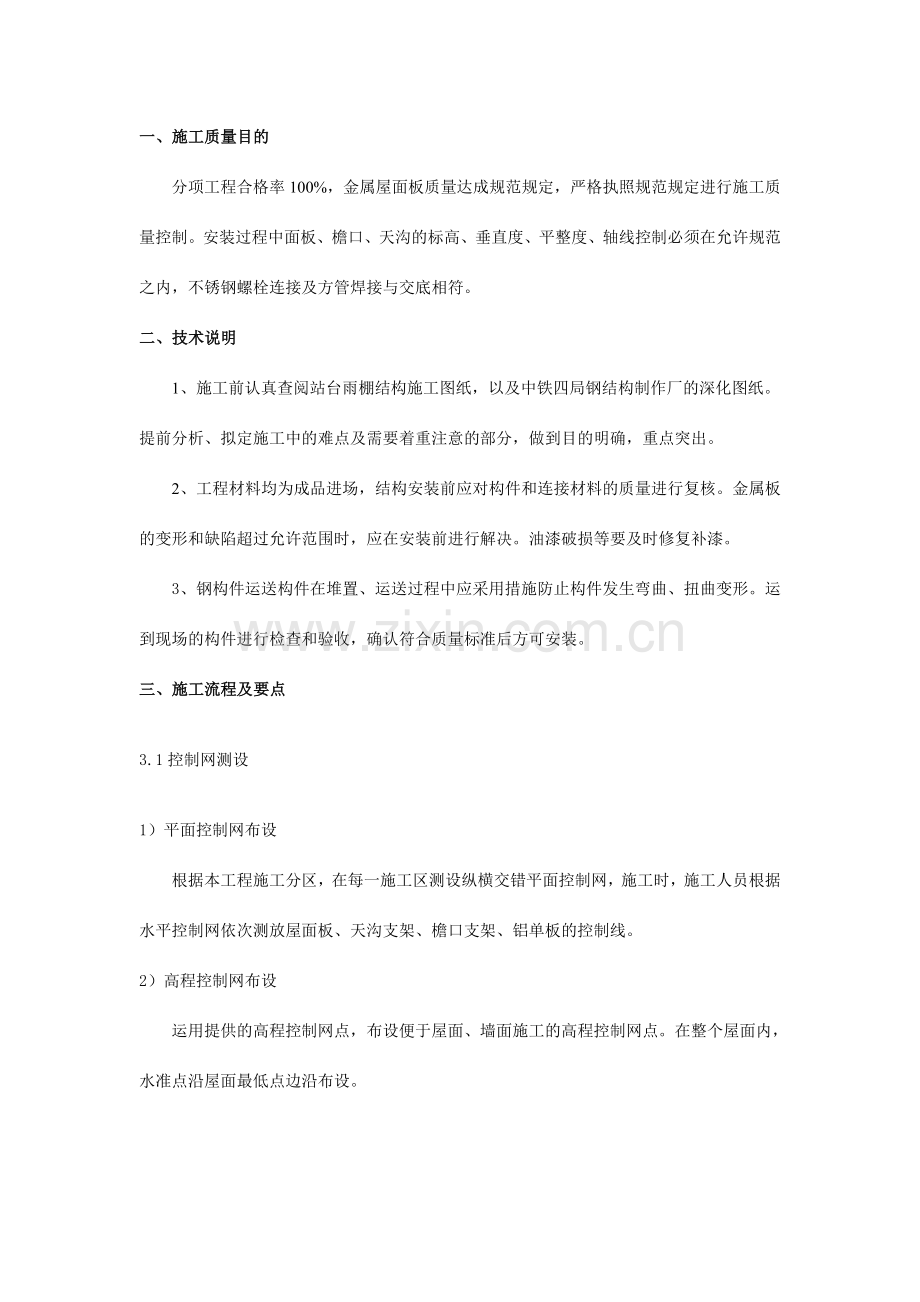

一、施工质量目的分项工程合格率100%，金属屋面板质量达成规范规定，严格执照规范规定进行施工质量控制。安装过程中面板、檐口、天沟的标高、垂直度、平整度、轴线控制必须在允许规范之内，不锈钢螺栓连接及方管焊接与交底相符。二、技术说明1、施工前认真查阅站台雨棚结构施工图纸，以及中铁四局钢结构制作厂的深化图纸。提前分析、拟定施工中的难点及需要着重注意的部分，做到目的明确，重点突出。2、工程材料均为成品进场，结构安装前应对构件和连接材料的质量进行复核。金属板的变形和缺陷超过允许范围时，应在安装前进行解决。油漆破损等要及时修复补漆。3、钢构件运送构件在堆置、运送过程中应采用措施防止构件发生弯曲、扭曲变形。运到现场的构件进行检查和验收，确认符合质量标准后方可安装。三、施工流程及要点3.1控制网测设1）平面控制网布设根据本工程施工分区，在每一施工区测设纵横交错平面控制网，施工时，施工人员根据水平控制网依次测放屋面板、天沟支架、檐口支架、铝单板的控制线。2）高程控制网布设运用提供的高程控制网点，布设便于屋面、墙面施工的高程控制网点。在整个屋面内，水准点沿屋面最低点边沿布设。3.2基准线测设平面控制网测设完毕，提交验线小组进行点位精度的复核工作，复核完毕，再进行分区控制线的测设。分区控制线的测设时依次测出各个分区控制线点位，随后再测放出分区控制线上的加密点，连接各点，即为分区控制线。测量前应根据施工精度，每隔规定距离计算出每一点的设计标高，再用仪器逐点进行测量，并做好记录，施工时根据测量记录调整各点标高。3.3材料垂直、水平运送方法1）屋面板、天沟、铝单板等垂直运送压型底板等按规格型号打成捆，直接运用现场起吊设备吊到安装位置就位安装。屋面板、天沟、铝单板等重量都不大，但都为散件，为方便运送，吊装前用轻钢制作吊笼，用吊笼吊装。所有材料吊装时注意保护成品的防腐，钢丝绳或吊带与构件尖角接触部位应用胶皮等材料隔开，以防吊装时损坏吊装索具，发生危险，吊装作业必须由起重工进行，严格遵守操作规程，严禁违章作业、违章指挥。2）屋面板垂直运送本站的屋面板最长度在15.1米，可以采用吊装的办法进行垂直运送。需要准备吊索及吊梁，防止屋面板在垂直运送过程中收到损伤。若现场不具有吊装条件，则可以采用钢丝滑道法完毕垂直运送。屋面排板系人工水平运送，施工人员穿软底鞋，避免鞋子底部与板材的强力摩擦，杜绝油漆因硬质的东西摩擦产生损伤，我公司施工人员水平运送时做到三轻，轻拿、轻放、轻行走。以绝对保证屋面板面漆不被损伤。3.4不锈钢天沟安装本工程采用不锈钢板天沟，两段天沟之间的连接方式为对接氩弧焊接。a.天沟支架安装因采用不锈钢天沟，承重重要依靠其下部天沟支架，天沟支架安装时，规定其顶面距两侧檩条顶面距离与天沟深度相同，即天沟支架的标高保证每段天沟都能与支架完全接触，使天沟支架受力均匀。b.天沟搭接、焊接不锈钢板天沟搭接前将切割口打磨干净，搭接时注意搭接缝间隙不能超过1mm，搭接长度约10mm左右，焊接前先每隔10cm点焊，确认满足焊接规定后方可焊接。焊条型号根据母材拟定。焊缝一遍成形。为加快天沟安装速度，按天沟曲率放出1：1的曲线控制线,可在地面将两至三节天沟拼成一体，然后吊到安装位置就位安装，这样不仅可以提高天沟的对接质量，并且可以大大提高工作效率。c.焊缝检查每条天沟安装好后，除应对焊缝外观进行认真检查外，还应在雨天检查焊缝是否有肉眼无法发现的气孔，如发现气孔渗水，则应用磨光机打磨该处，并重新焊接。d.开落水孔、安装不锈钢雨水斗天沟挂带安装：安装前检查天沟挂带有无变形，按设计的间距固定天沟挂带，并检查挂带的各个边是否平齐。天沟对接、焊接：天沟对接前将切割口打磨干净，对接时要注意对缝间隙不能超过1mm，先每隔10cm点焊，确认满足规定后方可焊接。焊条型号根据母材拟定，但直径采用2.5mm。焊缝一遍成形，待冷却后将药皮除去。本工程为直线天沟，天沟坡度与檐口坡度一致。安装时只能在其设计位置组对焊接。天沟伸缩缝的安装：根据屋面主结构需要布置天沟伸缩缝。具体采用是：在天沟焊接的时候，在主结构柱顶安装一条错位天沟，从而起到伸缩作用。如下图所示；开落水孔:安装好一段天沟后，先要在设计的落水孔位置中部钻几个孔，避免天沟存水，对施工导致影响。天沟相应部位的板安装好后，必须及时开落水孔。正式落水孔用空心钻开孔。3.5屋面板安装方法根据现场施工总平面布置和施工放线需要，选择合适的点位坐标，做到既便于大面积控制，又有助于长期保存应用，防止半途视线受阻和点位破坏受损，以保证满足场地平面控制网与标高控制网测量精度规定和长期使用规定。1、 屋面施工基本工序如图：屋面板安装检查就位搬运屋面板及附属材料加工准备测量安装结果现场测量、划线安装放线放线安装紧固提高密封清理完毕泛水件准备泛水件二次加工2、 屋面板的铺设：1先用经纬仪找出主钢架结构的横向与纵向的坐标，用此坐标拟定排板的位置，保证屋面板材的边口和螺栓的成一条直线，达成俯瞰的美观，保证本工程屋面的工艺。如右图； 排板；本工程屋面排板系人工水平运送，施工人员穿软底鞋，避免鞋子底部与板材的强力摩擦，杜绝油漆因硬质的东西摩擦产生损伤，我公司施工人员水平运送时做到三轻，轻拿、轻放、轻行走。以绝对保证屋面板面漆不被损伤。固定；本方案采用M6*65 304不锈钢螺栓及防风扣的固定方式，一方面将放到位的板材与H型钢引6.5的通孔，然后穿上304不锈钢螺栓加上2.5MM厚304不锈钢抗风防水垫片进行固定，稳固效果是业内最保险，最安全的固定方式。2、屋面板在铺设前一方面检查其规格、防水性等，符合国家现行标准，并具有产品质量合格证且符合图纸的规定。安装所需的自攻丝、拉铆钉等配件满足使用规定。3、屋面及围护铺设工艺流程：雨棚结构主体检查屋面钢檩条固定屋面板铺设泛水包边解决铝单板包边解决。（天沟提前安装，屋面板随后安装，以及铝单板三项工程穿插进行）4、铺设钢板时应符合下列规定：A.板材边沿应平整，无毛刺；B.成型后的压型钢板、泛水板、包角板不得有裂纹；C.涂层应光洁，无肉眼可风驳落、擦痕、色要均匀无缺陷。D.压型钢板表面应干净、无油污泥沙及明显凹凸和皱褶。5、为保证屋面板纵横方向通直整齐，在檐口拉线平行于屋脊。铺檐口第一排板时，板峰应注意与檐口线垂直，不得歪斜。6、铺设顺序：板应从檐口开始自下而上进行。7、在屋面板的安装过程中，应定段检测，检查两端平直度、板的平直度，以保证安装质量。8、板在长度方面如一定要接搭，搭接一般采用在支撑构件上，搭接长度应符合图纸规定。3、压型钢板安装控制：压型金属板安装应平整、顺直，板面不应有施工残留物和污物。檐口和墙面下端应呈直线，不应有未经解决的错钻孔洞。检查数量：按面积抽查10%，且不应少于10。检查方法：观测检查压型金属板安装的偏差：压型金属板安装的允许偏差应符合下表的规定。检查数量：檐口与屋脊的平行度：按长度抽查10%，且不应少于10m。其他项目：每20m长度应抽查1处，不应少于2处。检查方法：用拉线、吊线和钢尺检查。压型金属板安装的允许偏差（mm）项 目允许偏差屋面檐口与屋脊的平行度12.0压型金属板波纹线对屋脊的垂直度L/800，且不应大于25.0檐口相邻两块压型金属板端部错位6.0压型金属板卷边板件最大波浪高4.04、收边泛水安装a.底泛水安装泛水分为两种，一种是压在屋面板下面的，称为底泛水；一种是压在屋面板上面的，称为面泛水。天沟两侧的泛水为底泛水，必须在屋面板安装前安装。底泛水的搭接长度、铆钉数量和位置严格按设计施工。泛水搭接前先用干布擦拭泛水搭接处，目的是除去水和灰尘，保证硅胶的可靠粘接。规定打出的硅胶均匀、连续，厚度合适。b.面泛水安装屋面四周的收边泛水均为面泛水，其施工方法与底泛水相同，但要在面泛水安装的同时安装泡沫塑料封条。规定封条不能歪斜，与屋面板和泛水接合紧密，这样才干防止风将雨水吹进板内。3.6铝单板包边的安装1. 铝单板安装工序流程 施工人员进场放 线安装钢支座安装铝单板避雷系统安装安装横梁防火材料安装安装铝单板单元铝单板嵌缝安装、打胶自检清 洁验 收注:以上流程只体现重要的安装过程, 各工序均需有专职人员质检。2. 测量放线按土建提供的中心线，水平线经我方复验后进行铝单板的测量放线，须与主体结构测量放线相配合，水平标高要逐层从地面引上，避免累积误差；测量时风力不应大于四级，该项工序是整个铝单板工程的重要部份，必须严格操作和检测，以保证放线准确无误。3、钢支座的预装钢支座的预装工作一般于雨棚钢结构上。4、铝单板的安装铝单板的安装，可待钢支座安装校正后开始安装，安装工艺: a、对照施工图检查铝单板的尺寸及加工孔位是否对的相符； b将铝单板附件(芯套、防腐垫片、钢支座)等安装上铝单板； c安装铝单板，调整支座连接螺栓，以保证铝单板安装的安装误差符合规范，调整后每层钢支座焊接应防止焊接时受热变形，其顺序为上、下、左、右，并需检查焊缝质量，不得有假焊，气泡等焊接缺陷，焊缝间断焊接高度不小于6mm，长度不小于120mm。铝单板从铝单板底部起向上至顶部，再顺序安装完毕。5. 铝单板单元的安装各种规格形式的铝单板单元组件(含启动扇)在厂内制作，打胶在干净，清洁，干燥的环境下进行。工地安装时应先对清图号，单元号以确认其安装位置，并分区摆放。6. 铝单板嵌缝铝单板单元组件安装完毕或完毕一定单元时，即时对缝隙进行填缝解决，先将填缝部位用清洁剂按规定的工艺流程进行净化，塞入泡沫条，在胶缝两侧玻璃、铝型材上贴宽20mm的美纹纸，用D.C791-N耐候密封胶填缝。注胶做到耐候胶粘接牢固，胶缝平整光滑美观。8. 铝单板组装安装的允许偏差参数规定应符合国家标准的规定。四、质量规定1、屋面板、天沟等不锈钢材料必须有质量保证书，并且厚度、平整度等现场检查符合图纸规定。2、安装过程中标高、轴线等测量必须在允许偏差规范之内。3、不锈钢螺栓、氩弧焊焊接要符合规范规定。 4、金属屋面板完毕之后分项工程合格率必须是100%，且外观质量一定要美观。五、安全及文明施工规定1、安全施工措施1）、上岗人员必须经考核合格，统一穿着公司定制的工作服，持证上岗，并佩戴胸卡，增强安全害意识和自我保护意识。2）、工人进场均须戴安全帽，严禁在施工时穿拖鞋，光脚和赤脚。3）、严禁酒后进入施工区域，严禁酒后操作。4）、机械设备执行定机、定人、定岗位制度，并定期进行检查和维修保养。5）、手持或可移的电动工具其他源线须设漏电保护装置，电焊机须一机一闸，并装有随机开关，所有电缆线，均不能拖地，并绝缘良好。6）、施工现场和临时设施保证防火通道畅通，施工现场必须按照防火规范布置相应的防火设备。7）、任何有明火的地方都应配备必要的灭火设备。8）、工地配备专业电工，任何配电装置，用电设备及接电必须由专业电工操作，并且必须与易燃易爆物品隔离或采用可靠的安全防护措施。焊接工作不准在易燃易爆物品旁边进行。9）、各种焊接设备保证绝缘良好，有可靠地接地装置并且工作中严禁超负荷运营。10）、施工现场配备的一切消防设施必须安全、可靠、摆放位置必须存放拿取便捷可靠。11）、高空作业时，必须系好安全带。12）、对钢丝绳，应满足最大起重规定的直径，如有磨损或腐蚀大于钢丝绳直径的10%时不准使用。吊钩和卡环如有永久变形或裂纹时，不能使用。起重机工作时，应和高压线保持一定距离，对于20KV以下的电线为5米。起吊构件时，升降吊钩要平稳，避免紧急制动和冲击。停止工作时，启动装置要关闭上锁。
