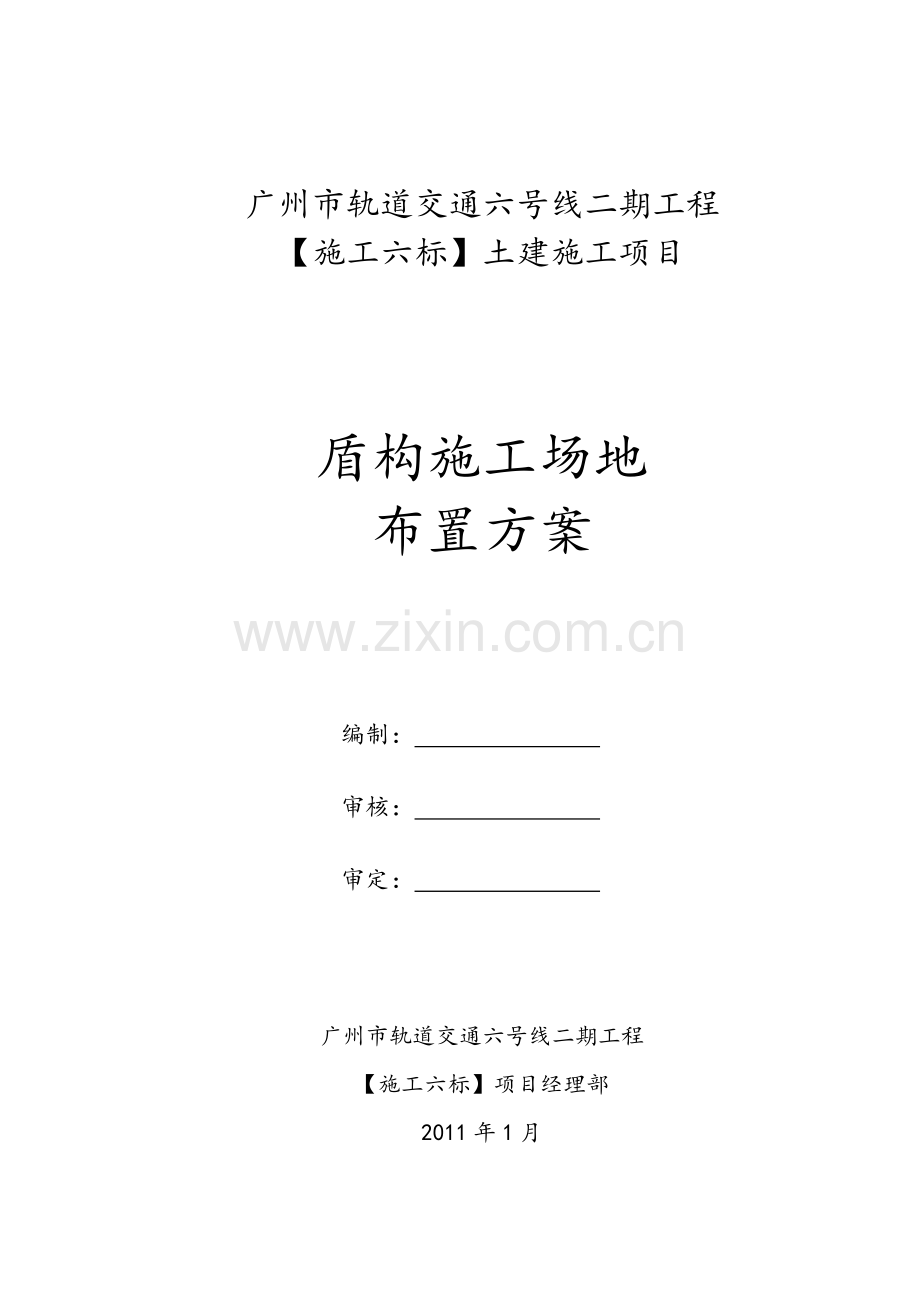

广州市轨道交通六号线二期工程【施工六标】土建施工项目盾构施工场地布置方案编制： 审核： 审定： 广州市轨道交通六号线二期工程【施工六标】项目经理部2011年1月2目 录1 工程概况11.1工程位置11.2工程地质条件11.2.1地质条件11.2.2水文地质条件42盾构施工场地布置42.1工作井及出土口52.2施工道路和场地硬化52.3生活办公及生产施工用房62.4龙门吊62.5浆液搅拌站72.6渣土池72.7排水系统82.8沉淀池82.9管片及其他材料堆场83龙门吊轨道梁验算93.1概述93.2龙门吊轨道梁验算103.2.1 地基承载力验算113.2.2梁体结构验算123.2.3抗倾覆验算164渣土池验算164.1概述164.2渣土池验算174.2.1 车站顶板承载力验算174.2.2 渣土池结构验算174.2.3 抗倾覆验算185砂浆站基础验算185.1概述185.2砂浆站基础验算195.2.1 计算参数195.2.2 基础结构验算195.2.3 地基承载力及阀板抗倾覆验算256管片堆载区车站顶板荷载验算257主要工程量清单277.1混凝土277.2钢筋28广州市轨道交通六号线二期工程【施工六标】土建施工项目 东端盾构施工场地布置方案1 工程概况1.1工程位置广州市轨道交通六号线二期工程【施工六标】包含两个盾构区间、一座车站、一个出入段线明挖区间、一个中间风井和多个附属工程。线路西起于暹岗站，沿开创大道行进，经过萝岗站后，到达香雪站。详见图1.1-1。本次盾构区间隧道采用四台盾构机施工，其中两台盾构机在萝岗站西端头始发向西掘进至暹岗站后解体吊出，两台盾构机在萝岗站东端头始发向东掘进，经过中间风井后到达香雪站解体吊出。图1.1-1 本标段工程范围示意图盾构始发场地萝岗站位于开创大道和开达路旁，场地东面为开达路和NBA体育馆，西端为开创大道旁的绿化带，北侧为高约20m的山丘，南侧为开创大道主干道。车站起讫里程为YDK39+213.477YDK39+427.6（ZDK39+227.6ZDK427.6），总长约211.5m。车站采用明挖法施工，主体结构现已施工完毕，附属结构暂未开工。1.2工程地质条件1.2.1地质条件盾构始发车站萝岗站地势总体趋势西高东低，地面标高为2932m。根据车站设计说明，本场地内岩土由上至下依次为：人工填土层（Q4ml）：人工填土层主要为杂填土和素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粉质粘土、中粗砂、碎石等，杂填土则含有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实欠压实，稍湿湿。本层标贯击数611击，平均击数7击。本层分布较广泛，所有钻孔均有揭露，厚度0.355.40m，平均厚度2.74m。粉细砂层呈灰白色、浅灰色、灰黄色等，组成物主要为细砂，含粘粒，级配较差，饱和，呈梢密中密状，局部松散状。标贯实测击数为1020击，平均击数16击。本层零星分布，7个钻孔有揭露，层厚0.604.60m，平均厚度2.24m。中粗砂层呈灰白色、浅灰色、灰黄色等，组成物主要为中砂、粗砂，含粘粒，级配较差，饱和，呈稍密中密状。标贯实测击数为1328击，平均击数20击。本层零星分布，7个钻孔有揭露，层厚1.906.90m，平均厚度3.20m。冲积洪积土层（Q4al+pl）：呈褐黄色、深灰色、灰黄色、褐红色、灰白色等，主要由粉质粘土、粘土组成，含少量砂粒，局部为稍密状粉土，主要呈可塑硬塑状。标贯实测击数534击，平均击数为13击。本层分布较广泛，11个钻孔有揭露，层厚0.7014.80m，平均层厚4.82m。河湖相沉积土层（Q4al）：呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，流塑状，局部夹薄层细砂。标贯实测击数均为2击。本层零星分布， 7个钻孔有揭露，层厚0.903.10m，平均层厚1.97m。坡积土层（Q3dl）：呈褐黄色、灰黄色、褐红色等，主要由粉质粘土、粘土组成，含少量砂粒，局部为稍密状粉土，主要呈可塑硬塑状。标贯实测击数524击，平均击数为11击。本层分布较广泛，18个钻孔有揭露，层厚0.6017.10m，平均层厚6.74m。可塑状花岗岩残积土层（Qel）：本层有6个钻孔有揭露，主要由砂质粘性土组成，含风化残留石英颗粒，呈可塑状。标贯实测击数615击，平均11击，层厚2.4012.00m，平均厚度5.22m。硬塑坚硬状花岗岩残积土层（Qel）：本层有26个钻孔有揭露，组成物主要为砂质粘性土，局部为砾质粘性土及粘性土，呈硬塑坚硬状。本层实测标贯击数1452击，平均击数31击，层厚0.8017.70m，平均厚度7.90m。花岗岩全风化带本层有27个钻孔有揭露，呈黄褐色、褐灰色、红褐色、黑褐色等，原岩组织结构已基本风化破坏，但尚可辨认，岩芯呈坚硬土柱状，遇水易软化崩解。局部夹强风化花岗岩碎块。实测标贯击数3993击，平均击数54击。层厚2.7018.20m，平均层厚7.62m。花岗岩强风化带本层有3个钻孔有揭露，呈黄褐色、褐灰色、红褐色，原岩组织结构已大部分风化破坏，矿物成分已显著变化，风化裂隙很发育，岩石极破碎，岩块可用手折断。钾长石用手捏成砂状，斜长石、云母多已风化成高岭土或粘土。局部夹全风化花岗岩。岩芯呈半岩半土状，岩芯遇水易软化崩解。实测标贯击数58204击，平均击数127击。揭露层厚1.5011.60m，平均揭露厚度7.12m。花岗岩中等风化带本层仅1个钻孔有揭露，呈浅褐色、灰色等，中、细粒结构，块状构造，岩石组织结构部分破坏，矿物成分基本未变化，风化裂隙被铁染，并充填少量风化物。斜长石矿物风化较深，钾长石、云母矿物风化轻微。岩质硬，锤击声稍脆，不易击碎。局部夹强风化岩。岩芯较破碎，呈短柱状、碎块状。揭露层厚0.80m。 花岗岩微风化带本层3个钻孔有揭露，呈浅灰色、灰色等，中粒、细粒结构，块状构造，岩石组织结构基本未变化，断口处新鲜，节理面稍被铁染，岩质坚硬，锤击声脆。岩芯呈长柱状、短柱状。揭露层厚2.658.45m，平均揭露层厚4.83m。各土、岩层物理力学指标表 表1.2-1序号项目天然含水 量天然密度内摩擦角凝聚力承载力特征值垂直地基系数静止侧压力系数渗透系数符号CFakKvK单位Kg/m3KPaKpaMPa/m(m/d)38.31.7823.025.0600.5027.41.8529.012050.302.0022.61.9430.0160100.302.2535.01.8216.4*21.0*150180.550.0162.01.565.4*9.0*5020.670.00532.21.8219.0*22.0*180180.550.0136.21.8018.6*23.9*180150.510.4430.31.8320.5*27.0*250200.450.4425.21.8921.6*30.0*350350.330.4420.41.9322.6*32.9*700400.331.152.5720005001.152.7136.416800950012000.001说明：剪切栏中带*号的数据为结合补勘部分、初勘及详勘部分的试验数据而提供的经验建议值。1.2.2水文地质条件根据资料，场地内稳定水位埋深为1.208.10m，平均埋深为2.91m，标高为27.2735.14m，平均标高为29.91m。地下水位的变化与地下水的赋存、补给及排泄关系密切，每年510月为雨季，大气降雨充沛，水位会明显上升，而在冬季因降水减少，地下水位随之下降。地下水对混凝土结构部分地段无腐蚀性，部分地段有弱腐蚀性，地下水对混凝土结构中的钢筋按长期浸水无腐蚀，干浸交替大部分地段无腐蚀性，部分地段有弱腐蚀性。2盾构施工场地布置本方案讨论萝岗站东端盾构机始发场地布置。根据盾构法施工工艺要求，需要在该场地内设置50t龙门吊2台（10米跨度），12.5t龙门吊（25米跨度）1台，砂浆站1座等临时设施以及现场办公室、宿舍等办公、生活设施，合理安排场地内道路及排水。本次萝岗站东端盾构始发场地布置详见下图及附图。图2-1萝岗站东端盾构始发场地布置图2.1工作井及出土口利用车站已预留85m井口作为出土口，东侧11.57.5m井口作为材料口。所有井口均安装安全围栏。2.2施工道路和场地硬化如图2-1及附图所示，根据场地特点，本次场地主要施工道路按东西向“一”字型布置，道路将生活办公区和生产施工区南北隔开。北面为生活办公区，按需设置办公室、宿舍及相应生活设施；南面为生产施工区，布置龙门吊、砂浆站、渣土池及其他相应设施。为保证管片和渣土运输以及生活区活动需要，从“一”字型的主要施工道路呈鱼骨向南北分出岔道。北侧分出一条道路通向生活办公区，南侧分出三条道路通向生产施工区，以满足渣土及材料运输及通行需要。场内道路采用C20砼硬化，主要施工道路及生产施工区道路的硬化厚度一般为20cm，生活办公区道路的硬化厚度一般为10cm，硬化后路面标高以满足生产及生活需要为准。其中盾构吊装范围内的道路硬化，砼底部配单层14200mm200mm的钢筋网。详见附图。场地边角、建筑物前均建花槽绿化。2.3生活办公及生产施工用房场内生活办公及生产施工等用房均采用活动板房。生活办公区场内板房设置如下：1栋2层现场办公楼：共10间房，用于管理人员、业主及监理办公，房间面宽3.6m，进深7.2m。1栋2层宿舍楼：共6间房（48个床位），可供管理人员、业主代表、监理居住，房间面宽3.6m，进深7.2m；工人宿舍利用中遂集团公司的原宿舍楼，在该场地内不再进行设置。另外，在宿舍楼旁边设置1间1层的小饭堂，供管理人员、业主及监理等用餐，小饭堂面宽5.4m，进深7m。1栋2层会议楼：首层用作会议室，第二层共三间房，可根据需要用作宿舍或办公室。首次会议室面宽10.8m，第二层房间面宽3.6m，进深均为7.2m。1栋1层生活设施楼：共3间房，分别用作娱乐室、饭堂及伙房。娱乐室面宽7.2m，饭堂面宽14.4m，伙房面宽10.8m，进深均为7.2m。1栋1层生活设施楼：共3间房，分别用作浴室、男厕及女厕。浴室和男厕面宽3.6m，进深7.2m；女厕面宽3.6m，进深3.6m。生产施工区场内板房设置如下：1栋1层的仓库：设置到场地东侧，面积共120平方米。1栋1层的机修间：设置在场地东侧，面积共120平方米。搅拌机站、沉淀池等根据生产要求和场地条件布置。生活办公区及生产施工区的板房具体布置详见图2-1及附图。2.4龙门吊（1）龙门吊选用根据工程的需要，选用三台龙门吊，分别是12.5T龙门吊一台（单边悬臂，悬臂长为4米）、50T龙门吊两台（左线单边悬臂，右线无悬臂）。12.5T龙门吊设置在盾构始发井端，主要是作为管片、轨道、发泡剂等施工材料的卸车及吊运。50T龙门吊设置于出土口端，主要用于渣土的吊运。（2）轨道梁设计根据龙门吊的选用情况，12.5T龙门吊轨道梁中线间距为25米，轨道梁共两股（编号分别为号和号），每股长度为58米。50T龙门吊轨道梁中线间距为10米，轨道梁共四股（编号分别为号、号、号和号，其中号和号位于车站顶板上方），每股长度为55米。位于车站顶板上两条50T龙门吊轨道梁兼作左右线主渣土池的侧墙。轨道梁布置详细见附图。轨道梁按钢筋砼扩大基础设计，梁体宽400mm，扩大基础底面宽1500mm。轨道梁高度按标高控制在31.00m，为选择地层（fak=180Kpa）作为持力层保证地基承载力，号、号、号和号梁体（包括扩大基础段）高1900mm。号和号梁体（包括扩大基础段）高2330mm，梁底直接落在车站结构顶板上。轨道梁截面及配筋详见附图。2.5浆液搅拌站浆液搅拌站布置于始发井端头东北角（水泥罐和粉煤灰罐布置在隧道范围外），设有搅拌机、上料架、水泥罐、粉煤灰罐、工作平台和砂场。水泥罐及粉煤灰罐下设置阀板式基础。阀板尺寸8650mm4100mm，阀板厚度500mm。为保证地基承载力，阀板基础下沉，阀板底面埋深1700mm，到达土层，fak=180Kpa。水泥罐和粉煤灰罐荷载通过高度为1200mm的钢筋砼支墩传递到阀板，扩散到地基。阀板基础及支墩配筋经验算，详见附图。由于砂浆站离隧道较近，为预防盾构施工时的砂浆站位置地面发生不均匀沉降，水泥罐和粉煤灰罐下布置直径为600旋喷桩，每个水泥罐机脚下方均布置3根搅拌桩，阀板范围内间距1m梅花型共布置45根，旋喷桩深9m到达隧道顶部。同时，在阀板内及靠近隧道一侧预埋袖阀管，根据监测情况进行跟踪注浆。袖阀管间距1m，梅花型布置，袖阀管长度10m。详见附图。浆液搅拌站位置相应各支腿处的硬化路面预埋500mm500mm10mm的钢板。各预埋件位置详见附图。2.6渣土池渣土池设置左、右线出土口的西侧，原车站结构顶板上。每个渣土池长35m，宽8.25m，最大堆土深度为2.18m。因此，每个渣土池体积约为630m3，可满足每条线9环的堆土量。左右线渣土池各利用号和号轨道梁作为一侧挡土墙，另一侧挡土墙由于紧贴车站围护结构，厚度设置为300mm；东西侧挡土墙，厚度设置为400mm；高度均为2430mm。渣土池挡土墙拐角处配筋加密处理。渣土池结构设计详见附图。盾构施工期间，现场常驻土方挖机，用于调节整理土堆和及时装土外运，土方外运尽量安排在夜间进行，如存土量满足不了进度，必要时考虑白天外运，做到经常保证渣土池有足够的剩余空间。2.7排水系统排水系统一方面利用原萝岗站车站施工时设置的排水系统，沿萝岗站周边及场地内围墙边设连通的排水沟，另一方面在生活办公区屋前或屋后以及生活办公区与生产施工区交界处设置合理的排水沟，以便及时疏散雨水。具体排水系统设置详见附图。排水沟宽0.35m深0.4m便于清理，排水沟上盖有铁排栅，以保证车辆和人员安全跨越。排水沟汇集的雨水、生产废水流入沉淀池，经过三级过滤后排入连接改道边上的排水沟，流入市政排污管道。2.8沉淀池沉淀池面积108 m2，平面尺寸为18m6m，深3.8m。设于靠近车站主体结构北侧方便清运处，与场内排水沟连通，为四级沉淀池，泥浆处理设备架高在第三级池上。隧道施工污水经盾构机隧道及井口沉淀后，抽至沉淀池，经沉淀及泥浆处理设备处理后，待水质符合市政规定后排入市政排水道，沉淀池定期清理，清理的淤泥可倒入渣土池。2.9管片及其他材料堆场管片及其他材料堆场设在盾构始发井和出土口之间，并处于龙门吊主、副跨覆盖范围内，其中管片堆场平面尺寸按13m25m考虑，可存放18环管片。由于管片、油脂及钢轨等材料堆放在车站顶板上，为保证车站结构及材料堆放安全，每摞管片堆放高度不得超过3块，油脂按桶排放不得垒高，钢轨堆放高度不得超过1.5m。为保证在管片及其他材料的荷载作用下，砼板不致发生较大的沉降，砼地面硬化前必须对填土进行夯实。3龙门吊轨道梁验算3.1概述根据盾构施工需要，本工程在萝岗站东端盾构始发场地共需布置2台50T及1台12.5T龙门吊，用于萝岗站香雪站盾构区间左、右线盾构隧道施工。拟使用的10米跨50T龙门吊最大轮压为32.3t（有悬臂侧）和24t（无悬臂侧），25米跨12.5T龙门吊最大轮压为22.5t。其中，50t龙门吊尺寸及技术参数见图50T龙门吊尺寸及技术参数图。轨道梁详细布置见附图。图3.1-1 50T龙门吊尺寸及参数图图3.1-2 龙门吊轨道梁基础平面布置图根据龙门吊布置、荷载及场地地质情况，设置在车站围护结构外侧地面的、号龙门吊轨道梁采用高1.9米，扩大底部宽1.5米的扩大条形基础；设置在车站顶板上方的、号龙门吊轨道梁高2.33m，底部扩大宽度按2.5m考虑，C30砼，详见下图。图3.1-3 龙门吊轨道梁基础大样图3.2龙门吊轨道梁验算3.2.1 地基承载力验算取车站围护结构外侧地面的、号轨道梁和车站顶板上方的、号轨道梁进行验算（其余轨道梁的验算类似）。1 计算参数1）龙门吊轮压：根据50T龙门吊技术参数表中数据，当龙门吊悬臂起吊额定最大重量时，龙门吊最大轮压为323KN（有悬臂侧）和240KN（无悬臂侧），单边轨道梁共有2组4个轮子接触轨道，组间轮距为7.82m，组内轮距为1.1m。经过梁体及扩大条形基础扩散作用，按45度扩散，、号梁条形基础底部扩散长度为1.9m1.9m1.1m4.9m，宽度为1.5米，扩散面积为4.9m1.5m7.35m2（见下图所示），即在条形基础底部7.35 m2内共承受悬臂侧一组龙门吊轮子荷载323KN2个646KN；、号梁条形基础底部扩散长度为2.33m2.33m1.1m5.76m，宽度为2.5米，扩散面积为5.76m2.5m14.4m2，即在条形基础底部14.4 m2内共承受无悬臂侧一组龙门吊轮子荷载240KN2个480KN。图3.2-1 荷载扩散示意图2）、号梁条形扩大基础底面到达粉质粘土层，根据地质资料显示，该层的地基承载力fak=180KPa；3）、号梁落在车站顶板上。车站顶板额定荷载：（1）结构自重：钢筋砼自重，按25kN/m3计。（2）地面超载：车站标准段施工按20KN/ ，盾构始发、吊出段按70KN/。（3）覆土荷载：按20kN/m3计。2 、号轨道梁的地基承载力验算（1）一组轮压：323KN2个646KN（2）条形基础扩散面积为7.35m2（3）地基承受的荷载f:f=646KN/7.35m2=87.9KPa。两者对比，fak=180KPaf=87.9KPa，因此，持力层地基承载力足够。12.5T龙门吊轨道梁（、号梁）采取同样基础形式，且基础底部均到达粉质粘土层，轮压为225KN，小于50T龙门吊轮压323KN，因此，也满足承载力要求。3 、号轨道梁处车站顶板承载力验算、号轨道梁铺设在车站顶板上，轨道梁基础结构形式详见附图。在此，先对比盾构施工时顶板实际承受的荷载强度与车站结构设计时考虑的荷载强度。原设计考虑的荷载包括：车站结构自重、地面超载和覆土荷载；各种荷载数值见上述。盾构施工时顶板实际承受的荷载则有：车站结构自重、梁体自重、通过扩大基础传递的龙门吊轮压荷载和一侧渣土荷载。梁体自重产生的恒荷载：自重/扩散面积=（1.44225）/2=18.1KN/m2而通过扩大基础传递的龙门吊轮压荷载和渣土荷载（渣土容重取20Kpa）：P=（龙门吊轮压+渣土荷载）/基础扩散面积=480+(1.73+0.3/2) 5.7620/14.4=48.4KN/m2则：梁体自重+轮压荷载+渣土荷载=18.1+48.4=66.5 KN/m2189.5 mm2，满足。（2）长度方向长度方向按5.76m0.4m2.33m（长宽高）的地基梁计算。因轨道梁仅在宽度方向受单向偏心荷载作用，所以，在长度方向的基底反力按均匀分布计算，取与长边方向的计算方法相同，其中b2=2.33m，可得；偏于保守按单筋截面计算，则查得，则所需受拉钢筋面积为实际配筋420，As=1256mm2317.8mm2，满足。并且，由，得，构造配筋。3）轨道梁体配筋验算梁体在轮压作用下的验算见上。梁体在在渣土荷载作用下的验算，不考虑受弯时顶面受压的有利影响：渣土荷载在变截面处产生的弯矩：，则查得，则所需受拉钢筋面积为实际配筋14200，As=769mm2249.1mm2，满足。渣土荷载在变截面处产生的剪力：由，得仅需构造配筋，实际配筋14200。3.2.3抗倾覆验算渣土池底板钢筋锚入梁体足够长度，增加渣土池底板与轨道梁体的整体性能，提高轨道梁的抗倾覆性能。梁体在渣土作用下的抗倾覆验算按重力式挡土墙验算，渣土冲击系数取1.2，验算时忽略车站顶板反梁体的有利影响：渣土对A截面产生的倾覆力矩：渣土对A截面产生的抗倾覆力矩：因此，梁体不会发生倾覆。经验算，、号轨道梁为最不利受力截面，计算结果满足受力要求。其余轨道梁体经验算，同样满足受力要求。4渣土池验算4.1概述渣土池设置在车站顶板上方。利用、号轨道梁作为渣土池一侧挡土墙，其余三侧挡土墙高2.43m，北侧由于有车站围护结构支撑，侧墙厚度300mm，东西侧墙厚度400mm，底板厚250mm。C30砼。渣土池结构设计详见附图。渣土池底板、侧墙整体浇注，渣土池底板和侧墙的钢筋锚人轨道梁体足够长度，以增加渣土池和轨道梁的整体性，提高抗倾覆性能。图4.1-1 渣土池结构平面布置图图4.1-2 渣土池结构大样图4.2渣土池验算4.2.1 车站顶板承载力验算车站结构设计考虑了2.5m厚的覆土荷载（覆土容重按20KN/m3考虑）和20KN/地面超载，可承受渣土池满载时的最大荷载202.5+20=70KN/m3；而渣土池最大堆土高度为2.33m，取竖向冲击系数1.4，产生的荷载202.331.4=65.3KN/m3766mm2，满足。渣土荷载在变截面处产生的剪力：由，得仅需构造配筋，实际配筋14200。2）底板验算由于渣土池底板铺设在车站顶板上，并经分析，车站顶板在渣土荷载作用下安全，因此渣土池底板验算可略。底板配14300300单层钢筋网。4.2.3 抗倾覆验算渣土池侧墙和底板整体浇注，且侧墙和底板的钢筋锚入轨道梁体，与轨道梁形成一个封闭的盒型结构，在此，渣土池抗倾覆验算可略。5砂浆站基础验算5.1概述浆液搅拌站布置于始发井端头东北角。砂浆站水泥罐及粉煤灰罐基础采用阀板式基础，为选择作为持力层，阀板基础下沉，水泥罐及粉煤灰罐支腿与阀板基础间设置高度为1200mm的支墩，阀板尺寸8650mm4100mm，阀板厚度500mm，采用C30砼，基础底面到达粉质粘土层，砂浆站基础面与硬化地面齐平，如下图所示：图5.1-1 砂浆站水泥罐基础设计图5.2砂浆站基础验算5.2.1 计算参数根据搅拌站厂家提供的主要参数要求如下：搅拌站的单个水泥罐垂直力均为100吨、主机架20吨；两台搅拌站水泥罐和主机脚部尺寸一致，水泥罐罐体高度均约为13.8米。基础底部粉质粘土层地基承载力特征值为180kPa；5.2.2 基础结构验算1、支墩结构验算水泥罐在风荷载作用下，按平面问题考虑，风荷载按均布荷载考虑，计算简图如下图所示。图5.2-1 计算简图水泥罐基础砼强度等级为C30，阀板基础厚度为500mm，长宽=8650mm4100mm，14250双层钢筋网；支墩按2650mm600mm考虑，高1200mm。基本风压按广州市50年一遇查荷载规范为0.5KN/m，现取0.7KN/m2。风压高度系数按地面粗糙度B类查取为1.25，体型系数取0.8，风振系数取1.0，则风荷载=0.71.250.81.0=0.7KN/m2，则可算得 KN/m，风荷载作用下结构的弯矩图及剪力图如下图所示： 图5.2-2 结构内力图其中：B处弯矩：C处弯矩：B、C处剪力：1）支座C处（支柱底）正截面抗弯验算按悬挑粱计算。为保证一定的赘余量，不考虑双筋。取最不利方向验算：查得，则所需受拉钢筋面积为 故安全。2）支座C处（支柱底）斜截面抗剪验算截面最大剪力 仅需按构造配箍，故安全。3）梁顶混凝土的抗压强度验算按每罐100t计算，梁顶基础受力面可按4条600mm600mm柱体考虑，则每柱承受，故安全。2、阀板结构验算作用在阀板基础底部的弯矩：在偏心荷载作用下 其中；按两个罐共200t计算 则1）支墩边截面抗冲切验算图5.2-3 阀板基础冲切图取A柱验算：L=2.5m，B=4.325m，a=0.6m，b=2.65m，+2=0.6+20.5=1.6mB=2.2m，取=1.6m则：因偏心受压，冲切力：抗冲切力： 故安全。2）抗弯抗剪验算图5.2-4 阀板基础抗弯验算图（1）Y向验算为保证一定的赘余量，按均布算，可算得：支座反力：A处弯矩：B处弯矩：AB跨中弯矩：同样，由平衡可算得：A处剪力： B处剪力：同A处。 抗弯验算：（最大弯矩） 故安全。抗剪验算：（最大剪力） 仅需按构造配箍，故安全。（2）X向验算支座反力：A处弯矩：B处弯矩：AB跨中弯矩：同样，由平衡可算得：A处剪力： B处剪力：同A处。抗弯验算：最大正弯矩，则 最大负弯矩，则 故安全。抗剪验算：（最大剪力） 仅需按构造配箍，故安全。5.2.3 地基承载力及阀板抗倾覆验算由前述计算可知：因此，地基承载力足够。由于因此可保证阀板不发生倾覆。6管片堆载区荷载验算图6.1-1 管片堆场范围示意图管片堆载区平面尺寸按13m25m考虑，经过砼硬化地面及顶板覆土的扩散作用，管片和砼硬化地面的荷载可看作均匀传递到车站顶板上（顶板受荷面积保守地按管片堆载区面积计算）。则有：管片自重：砼硬化顶面自重：经过扩散均匀传递到顶板的超载为：因此，管片堆载区的车站设计承载力足够，在管片及砼硬化地面荷载作用下，该处车站结构可保证安全。7主要工程量清单7.1混凝土混凝土工程量列表 表6.1-1 编号部分混凝土型号数量（m3）备注1龙门吊轨道梁C30345.222渣土池C30216.993砂浆站C3020合计C30582.214龙门吊轨道梁C1553.8合计C1553.85硬化地面C201293按施工区20cm，生活区10cm硬化计算合计C2012937.2钢筋1、龙门吊轨道梁钢筋量龙门吊轨道梁钢筋量列表 表6.2-1编号梁号部位钢筋类别直径根数单根长/m总长/m总重（kg）1号梁梁体纵向钢筋主筋208 554401085.92腰筋1420 5511001331横向钢筋外箍14276 5.261451.761756.63拉结筋14690 0.4276333.96扩大脚纵向钢筋底筋147 55385465.85面筋148 55440532.4横向钢筋底筋20276 1.7469.21157.99面筋20276 2.3634.81566.692号梁同号梁3号梁梁体纵向钢筋主筋208554401085.92腰筋1416558801064.8横向钢筋外箍142764.61269.61536.216拉结筋146900.4276333.96扩大脚纵向钢筋底筋14655330399.3横向钢筋底筋2027625521362.3364号梁同号梁5号梁梁体纵向钢筋主筋20845360888.48腰筋141645720871.2横向钢筋外箍142264.61039.61257.916拉结筋146900.4276333.96扩大脚纵向钢筋底筋14645270326.7横向钢筋底筋142262452546.926号梁同号梁合计14=22181.624kg，20=14294.672kg2、渣土池钢筋量渣土池钢筋量列表 表6.2-2编号直径（mm）间距（mm）根数单根长（m）总长（m）总重（kg）1143001321.65217.8263.5382143002341234283.14314300820160193.6314300435140169.4414200522010401258.4414200523518202202.25142002005.611201355.25142003505.619602371.66142006320.7442.4535.3047142006320.3189.6229.4169144004005000.45225272.2510144004008800.45396479.16合计14=9613.208kg3、砂浆站钢筋量砂浆站钢筋量列表 表6.2-3梁号部位钢筋类别直径根数单根长/m总长/m总重（kg）砂浆站基础支墩纵向钢筋主筋20242.6563.6156.965腰筋14402.65106128.26横向钢筋外箍20445220542.96拉结筋14720.643.252.272阀板纵向钢筋底筋14354.1143.5173.635面筋14354.1143.5173.635横向钢筋底筋25178.65147.05566.143面筋14178.65147.05177.931合计14=705.733kg，20=699.925kg，25=566.143kg钢筋合计：编号钢筋直径总重（kg）11432500.56522014994.597325566.143
