焊缝连接强度计算小程序.xls

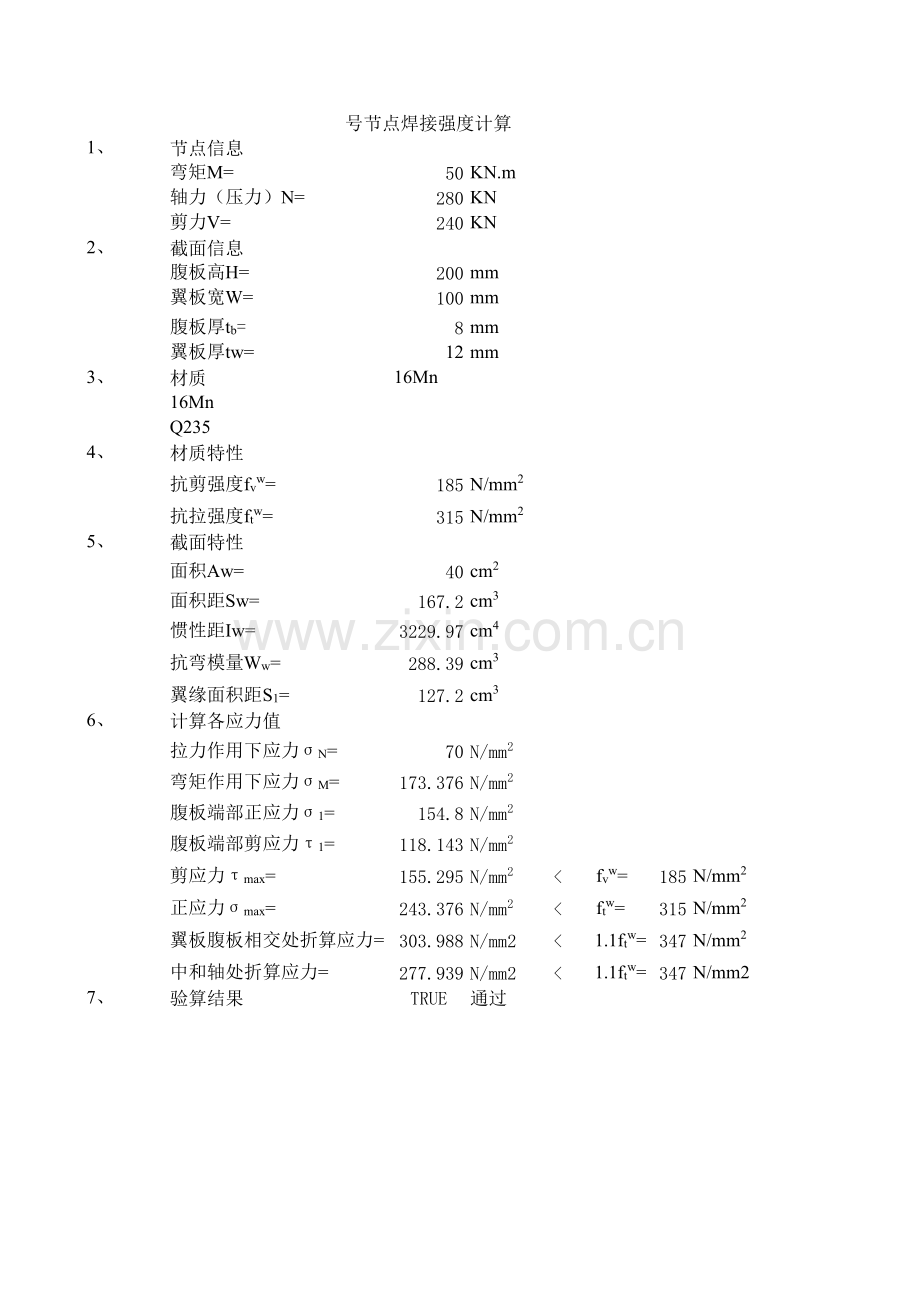

号节点焊接强度计算1、节点信息弯矩M=50 KN.m轴力（压力）N=280 KN剪力V=240 KN2、截面信息腹板高H=200 mm翼板宽W=100 mm腹板厚tb=8 mm翼板厚tw=12 mm3、材质16Mn16MnQ2354、材质特性抗剪强度fvw=185 N/mm2抗拉强度ftw=315 N/mm25、截面特性面积Aw=40 cm2面积距Sw=167.2 cm3惯性距Iw=3229.97 cm4抗弯模量Ww=288.39 cm3翼缘面积距S1=127.2 cm36、计算各应力值拉力作用下应力N=70 N/mm2弯矩作用下应力M=173.376 N/mm2腹板端部正应力1=154.8 N/mm2腹板端部剪应力1=118.143 N/mm2剪应力max=155.295 N/mm2fvw=185 N/mm2正应力max=243.376 N/mm2ftw=315 N/mm2翼板腹板相交处折算应力=303.988 N/mm21.1ftw=347 N/mm2中和轴处折算应力=277.939 N/mm21.1ftw=347 N/mm27、验算结果TRUE通过
