房屋建筑学之--建筑构造概论.pptx

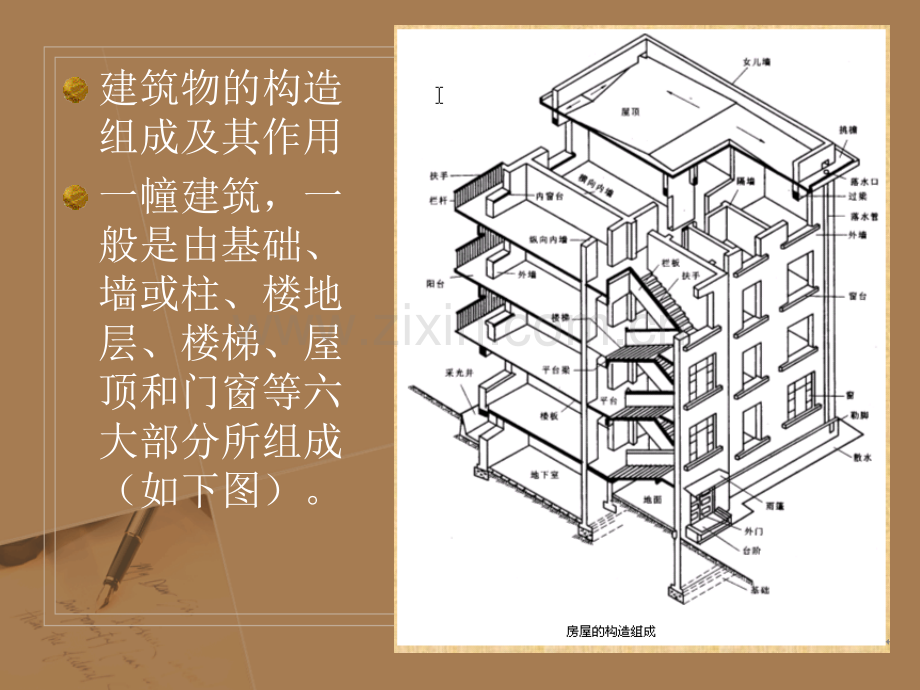

建筑物的构造组成及其作用一幢建筑，一般是由基础、墙或柱、楼地层、楼梯、屋顶和门窗等六大部分所组成（如下图）。1、基础：是建筑物最下部的承重构件，其作用是承受建筑物的全部荷载，并将这些荷载传给地基。因此，基础必须具有足够的强度，并能抵御地下各种有害因素的侵蚀。2、墙（或柱）：是建筑物的承重构件和围护构件。作为承重构件的外墙，其作用是抵御自然界各种因素对室内的侵袭；内墙主要起分隔空间及保证舒适环境的作用。框架或排架结构的建筑物中，柱起承重作用，墙仅起围护作用。因此，要求墙体具有足够的强度、稳定性，保温、隔热、防水、防火、耐久及经济等性能。3、楼板层和地坪：楼板是水平方向的承重构件，按房间层高将整幢建筑物沿水平方向分为若干层；楼板层承受家具、设备和人体荷载以及本身的自重，并将这些荷载传给墙或柱；同时对墙体起着水平支撑的作用。因此要求楼板层应具有足够的抗弯强度、刚度和隔声、防潮、防水的性能。地坪是底层房间与地基土层相接的构件，起承受底层房间荷载的作用。要求地坪具有耐磨防潮、防水、防尘和保温的性能。4、楼梯：是楼房建筑的垂直交通设施。供人们上下楼层和紧急疏散之用。故要求楼梯具有足够的通行能力，并且防滑、防火，能保证安全使用。5、屋顶：是建筑物顶部的围护构件和承重构件。抵抗风、雨、雪霜、冰雹等的侵袭太阳辐射热的影响；又承受风雪荷载及施工、检修等屋顶荷载，并将这些荷载传给墙或柱。故屋顶应具存足够的强度、刚度及防水、保温、隔热等性能。6、门与窗：门与窗均属非承重构件，也称为配件。门主要供人们出人内外交通和分隔房间建用，窗主要起通风、采光、分隔、眺望等围护作用。处于外墙上的门窗又是围护构件的一部分，要满足热工及防水的要求；某些有特殊要求的房间，门、窗应具有保温、隔声、防火的能力。一座建筑物除上述六大基本组成部分以外，对不同使用功能的建筑物，还有许多特有的构件和配件，如阳台、雨篷、台阶、排烟道等。影响建筑构造的因素及设计原则影响建筑构造的因素及设计原则影响建筑构造的因素及设计原则影响建筑构造的因素及设计原则 影响建筑构造的因素一、外界环境的影响1、外力作用的影响作用在建筑物上的各种外力统称为荷载。荷载可分为恒荷载（如结构自重）和活荷载（如人群、家具、风雪及地震荷载）两类。荷载的大小是建筑结构设计的主要依据。也是结构选型及构造设计的重要基础，起着决定构件尺度、用料多少的重要作用。2、气候条件的影响我国各地区地理位置及环境不同，气候条件有许多差异。太阳的辐射热，自然界的风、雨、雪、霜、地下水等构成了影响建筑物的多种因素。故在进行构造设计时，应该针对建筑物所受影响的性质与程度，对各有关构、配件及部位采取必要的防范措施，如防潮、防水、保温、隔热、设伸缩缝、设隔蒸汽层等等，以防患于未然。3、各种人为因素的影响人们在生产和生活活动中，往往遇到火灾、爆炸、机械振动、化学腐蚀、噪声等人为因素的影响，故在进行建筑构造设计时，必须针对这些影响因素，采取相应的防火、防爆、防振、防腐、隔声等构造措施，以防止建筑物遭受不应有的损失。二、建筑技术条件的影响由于建筑材料技术的日新月异，建筑结构技术的不断发展，建筑施工技术的不断进步，建筑构造技术也不断翻新、丰富多彩。例如悬索、薄壳、网架等空间结构建筑，点式玻璃幕墙，彩色铝合金等新材料的吊顶，采光天窗中庭等现代建筑设施的大量涌现，可以看出，建筑构造没有一成不变的固定模式，因而在构造设计中要以构造原理为基础，在利用原有的、标准的、典型的建筑构造的同时，不断发展或创造新的构造方案。三、经济条件的影响随着建筑技术的不断发展和人们生活水平的日益提高，人们对建筑的使用要求也越来越高。建筑标准的变化带来建筑的质量标准、建筑造价等也出现较大差别。对建筑构造的要求也将随着经济条件的改变而发生着大的变化。材料和工艺的发展使建筑的材料和工艺的发展使建筑的面貌发生了很大的变化面貌发生了很大的变化1923年造年造1999年造年造建筑构造的设计原则在满足建筑物各项功能要求的前提下，必须综合运用有关技术知识，并遵循以下设计原则：1、结构坚固、耐久除按荷载大小及结构要求确定构件的基本断面尺寸外，对阳台、楼梯栏杆、顶棚、门窗与墙体的连结等构造设计，都必须保证建筑物构、配件在使用时的安全。2、技术先进在进行建筑构造设计时，应大力改进传统的建筑方式，从材料、结构、施工等方面引入先进技术，并注意因地制宜。3、合理降低造价各种构造设计，均要注重整体建筑物的经济、社会和环境的三个效益，即综合效益。在经济上注意节约建筑造价，降低材料的能源消耗，又还必须保证工程质量，不能单纯追求效益而偷工减料，降低质量标准，应做到合理降低造价。4、美观大方建筑物的形象除了取决于建筑设计中的体型组合和立面处理外，一些建筑细部的构造设计对整体美观也有很大影响。建筑构造详图的表达方式建筑构造详图的表达方式1.构造详图通常是在建筑的平、立、剖面构造详图通常是在建筑的平、立、剖面图上，通过图上，通过引出放大引出放大或或进一步剖切放大进一步剖切放大节节点的方法点的方法 2.除了构件形状和必要的图例外，构造除了构件形状和必要的图例外，构造详图中还详图中还应该标明相关的尺寸以及所用应该标明相关的尺寸以及所用的材料、级配、厚度和做法的材料、级配、厚度和做法（向左看）(c)剖面详图（向下看）详图引出部位的索引符号详图索引号的含义及对应标注方法被索引详图在引出部位的索引符号被索引详图在所在页的对应标注法第七章第七章 基础与地下室基础与地下室1 基础和地基的基本概念1.1 基础和地基的基本概念在建筑工程中，建筑物与土层直接接触的部分称为基础，支承建筑物重量的土层叫地基。基础是建筑物的组成部分，它承受着建筑物的全部荷载，并将其传给地基。而地基则不是建筑物的组成部分，它只是承受建筑物荷载的土壤层。其中，具有一定的地耐力，直接支承基础，持有一定承载能力的土层称为持力层；持力层以下的土层称为下卧层。地基土层在荷载作用下产生的变形，随着土层深度的增加而减少，到了一定深度则可忽略不计（如图）。1.2 基础的作用和地基土的分类基础是建筑物的主要承重构件，处在建筑物地面以下，属于隐蔽工程。基础质量的好坏，关系着建筑物的安全问题。建筑设计中合理地选择基础极为重要。地基按土层性质不同，分为天然地基和人工地基两大类。凡天然土层具有足够的承载能力，不须经人工改良或加固，可直接在上面建造房屋的称天然地基。当建筑物上部的荷载较大或地基土层的承载能力较弱，缺乏足够的稳定性，须预先对土壤进行人工加固后才能在上面建造房屋的称人工地基。人工加固地基通常采用压实法、换土法、化学加固法和打桩法。2 基础的埋置深度2.1 基础的埋置深度室外设计地面至基础底面的垂直距离称为基础的埋置深度，简称基础的埋深（如图）。埋深大于或等于4m的称为深基础；埋深小于4m的称为浅基础；当基础直接做在地表面上的称不埋基础。在保证安全使用的前提下，应优先选用浅基础，可降低工程造价。但当基础埋深过小时，有可能在地基受到压力后，会把基础四周的土挤出，使基础产生滑移而失去稳定，同时易受到自然因素的侵蚀和影响，使基础破坏，故基础的埋深在一般情况下，不要小于0.5m.。2.2 影响基础埋深的因素1、建筑物上部荷载的大小和性质：多层建筑一般根据地下水位及冻土深度等来确定埋深尺寸。一般高层建筑的基础埋置深度为地面以上建筑物总高度的1/10。2、工程地质条件：基础底面应尽量选在常年未经扰动而且坚实平坦的土层或岩石上，俗称“老土层”。3、水文地质条件：确定地下水的常年水位和最高水位，以便选择基础的埋深。一般宜将基础落在地下常年水位和最高水位之上，这样可不需进行特殊防水处理，节省造价，还可防止或减轻地基土层的冻胀。4、地基土壤冻胀深度：应根据当地的气候条件了解土层的冻结深度，一般将基础的垫层部分做在土层冻结深度以下。否则，冬天土层的冻胀力会把房屋拱起，产生变形；天气转暖，冻土解冻时又会产生陷落。5、相邻建筑物基础的影响：新建建筑物的基础埋深不宜深于相邻的原有建筑物的基础；但当新建基础深于原有基础时，则要采取一定的措施加以处理，以保证原有建筑的安全和正常使用。3 基础的类型3.1 按材料及受力特点分类一、刚性基础由刚性材料制作的基础称为刚性基础。一般指抗压强度高，而抗拉、抗剪强度较低的材料就称为刚性材料。常用的有砖、灰土、混凝土、三合土、毛石等。为满足地基容许承载力的要求，基底宽B一般大于上部墙宽，为了保证基础不被拉力、剪力而破坏，基础必须具有相应的高度。通常按刚性材料的受力状况，基础在传力时只能在材料的允许范围内控制，这个控制范围的夹角称为刚性角，用表示。砖、石基础的刚性角控制在(1：1.25)(1：1.50)(26o33o)以内，混凝土基础刚性角控制在1：1（45o）以内。刚性基础的受力、传力特点如图二、非刚性基础当建筑物的荷载较大而地基承载能力较小时，基础底面B必须加宽，如果仍采用混凝土材料做基础，势必加大基础的深度，这样很不经济。如果在混凝土基础的底部配以钢筋，利用钢筋来承受拉应力，使基础底部能够承受较大的弯矩，这时，基础宽度不受刚性角的限制，故称钢筋混凝土基础为非刚性基础或柔性基础。3.2 按构造型式分类一、条形基础当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，是墙承式建筑基础的基本形式。二、独立式基础当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形或矩形的独立式基础，这类基础称为独立式基础或柱式基础。独立式基础是柱下基础的基本形式。当柱采用预制构件时，则基础做成杯口形，然后将柱子插人并嵌固在杯口内，故称杯形基础。三、井格式基础当地基条件较差，为了提高建筑物的整体性，防止柱子之间产生不均匀沉降，常将柱下基础沿纵横两个方向扩展连接起来，做成十字交叉的井格基础。四、片筏式基础当建筑物上部荷载大，而地基又较弱，这时采用简单的条形基础或井格基础已不能适应地基变形的需要，通常将墙或柱下基础连成一片，使建筑物的荷载承受在一块整板上成为片筏基础。片筏基础有平板式和梁板式两种。五、箱形基础当板式基础做得很深时，常将基础改做成箱形基础。箱形基础是由钢筋混凝土底板、顶板和若干纵、横隔墙组成的整体结构，基础的中空部分可用作地下室（单层或多层的）或地下停车库。箱形基础整体空间刚度大，整体性强，能抵抗地基的不均匀沉降，较适用于高层建筑或在软弱地基上建造的重型建筑物。4 地下室的构造4.1地下室的构造组成建筑物下部的地下使用空间称为地下室。地下室一般由墙身、底板、顶板、门窗、楼梯等部分组成。4.2 地下室的分类一、按埋入地下深度的不同，可分为：1、全地下室；2、半地下室。全地下室是指地下室地面低于室外地坪的高度超过该房间净高的1/2；半地下室是指地下室地面低于室外地坪的高度为该房间净高的1/31/2。二、按使用功能不同，可分为：1、普通地下室：一般用作高层建筑的地下停车库、设备用房；根据用途及结构需要可做成一层或二、三层、多层地下室（地下室示意图）。2、人防地下室：结合人防要求设置的地下空间，用以应付战时情况下人员的隐蔽和疏散，并有具备保障人身安全的各项技术措施。4.3 地下室防潮构造当地下水的常年水位和最高水位均在地下室地坪标高以下时，须在地下室外墙外面设垂直防潮层。其做法是在墙体外表面先抹一层20mm厚的1：2.5水泥砂浆找平，再涂一道冷底子油和两道热沥青；然后在外侧回填低渗透性土壤，如粘土、灰土等，并逐层夯实，土层宽度为500mm左右，以防地面雨水或其它地表水的影响。另外，地下室的所有墙体都应设两道水平防溯层，一道设在地下室地坪附近，另一道设在室外地坪以上150200mm处，使整个地下室防潮层连成整体，以防地潮沿地下墙身或勒脚处人室内。4.4 地下室防水构造当设计最高水位高于地下室地坪时，地下室的外墙和底板都浸泡在水中，应考虑进行防水处理。常采用的防水措施有三种：一、沥青卷材防水 1、外防水外防水是将防水层贴在地下室外墙的外表面，这对防水有利，但维修困难。外防水构造要点是：先在墙外侧抹20mm厚的1：3水泥砂浆找平层，并刷冷底子油一道，然后选定油毡层数，分层粘贴防水卷材，防水层须高出最高地下水位500-1000mm为宜。油毡防水层以上的地下室侧墙应抹水泥砂浆涂两道热沥青，直至室外散水处。垂直防水层外侧砌半砖厚的保护墙一道。2、内防水内防水是将防水层贴在地下室外墙的内表面，这样施工方便，容易维修，但对防水不利，故常用于修缮工程。地下室地坪的防水构造是先浇混凝土垫层，厚约100mm；再以选定的油毡层数在地坪垫层上作防水层，并在防水层上抹20 30mm厚的水泥砂浆保护层，以便于上面浇筑钢筋混凝土。为了保证水平防水层包向垂直墙面，地坪防水层必须留出足够的长度以便与垂直防水层搭接，同时要做好转折处油毡的保护工作，以免因转折交接处的油毡断裂而影响地下室的防水。二、防水混凝土防水当地下室地坪和墙体均为钢筋混凝土结构时，应采用抗渗性能好的防水混凝土材料，常采用的防水混凝土有普通混凝土和外加剂混凝土。普通混凝土主要是采用不同粒径的骨料进行级配，并提高混凝土中水泥砂浆的含量，使砂浆充满于骨料之间，从而堵塞因骨料间不密实而出现的渗水通路，以达到防水目的。外加剂混凝土是在混凝土中渗人加气剂或密实剂，以提高混凝土的抗渗性能。三、弹性材料防水随着新型高分子合成防水材料的不断涌现，地下室的防水构造也在更新，如我国目前使用的三元乙丙橡胶卷材，能充分适应防水基层的伸缩及开裂变形，拉伸强度高，拉断延伸率大，能承受一定的冲击荷载，是耐久性极好的弹性卷材；又如聚氨酯涂膜防水材料，有利于形成完整的防水涂层，对在建筑内有管道、转折和高差等特殊部位的防水处理极为有利。
