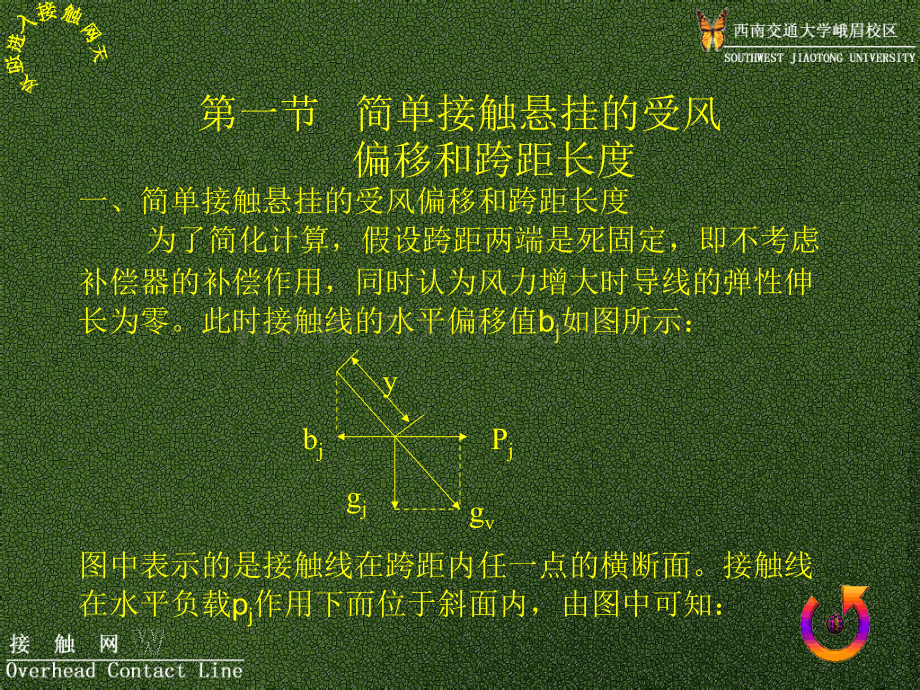

第四章 跨距和锚段许可长度的决定 第一节 简单接触悬挂的受风偏移 和跨距长度 第二节 链形悬挂受风偏移和跨距 长度 第三节 半补偿链形悬挂锚段长度 的计算第一节 简单接触悬挂的受风 偏移和跨距长度一、简单接触悬挂的受风偏移和跨距长度 为了简化计算，假设跨距两端是死固定，即不考虑补偿器的补偿作用，同时认为风力增大时导线的弹性伸长为零。此时接触线的水平偏移值bj如图所示：图中表示的是接触线在跨距内任一点的横断面。接触线在水平负载pj作用下而位于斜面内，由图中可知：gvPjbjygj第二节 链形悬挂受风偏移 和跨距长度 链悬的受风偏移主要取决于链悬的结构形式，线材参数，线索的受力状态，风负载及值等。要精确计算较困难。首先假定线索互不相干，它们的受风偏移分别为：bj=pjl2/8Tj (4-2-1)bc=pcl2/8Tc (4-2-2)有：bj/bc=(pj/Tj)/(pc/Tc)(4-2-3)分析式（4-2-3），可判断承力索，接触线相互作用的性质。pj/Tjpc/Tc,索减小线的偏移，当 pj/Tjpc/Tc，索增大线的偏移；当pj/Tjpc/Tc时，线索偏移值相等。只有在受电弓中心上部的线索，在支柱上为死固定时，上面所讲的内容才是正确的。根据这可求出接触线最大偏移值公式为：bj=(pj/Tj+pc/Tc)l2/16+4a2/(pj/Tj+pc/Tc)l2+i (4-2-4)式（4-2-4）的物理意义是把接触线和承力索看成两个单独的简单悬挂，同时考虑到在风载作用下，承力索对接触线的影响，接触线的受风偏移取线索的受风偏移的平均值。如图4-2-3所示AA索单独受风偏移BB线单独受风偏移DB线实际风偏ADBPcPjD第三节 半补偿链形悬挂锚段长度的计算 决定锚段长度的方法主要由接触线和承力索在中心锚处和补偿器之间的张力差来决定。张力增量由当温度变化、且在补偿器工作的条件下，定位器和吊弦发生偏移和移动，使接触线在吊弦和定位器固定点处的张力产生判别。规定Tj不超过 15%Tj.而Tj代表接触线在补偿器处的张力。一、吊弦造成的张力增量Tjd 如图，n吊弦对铅垂线的偏斜角 C 吊弦长度 l线在一跨距内的伸长
