摩擦力矩测试.pptx

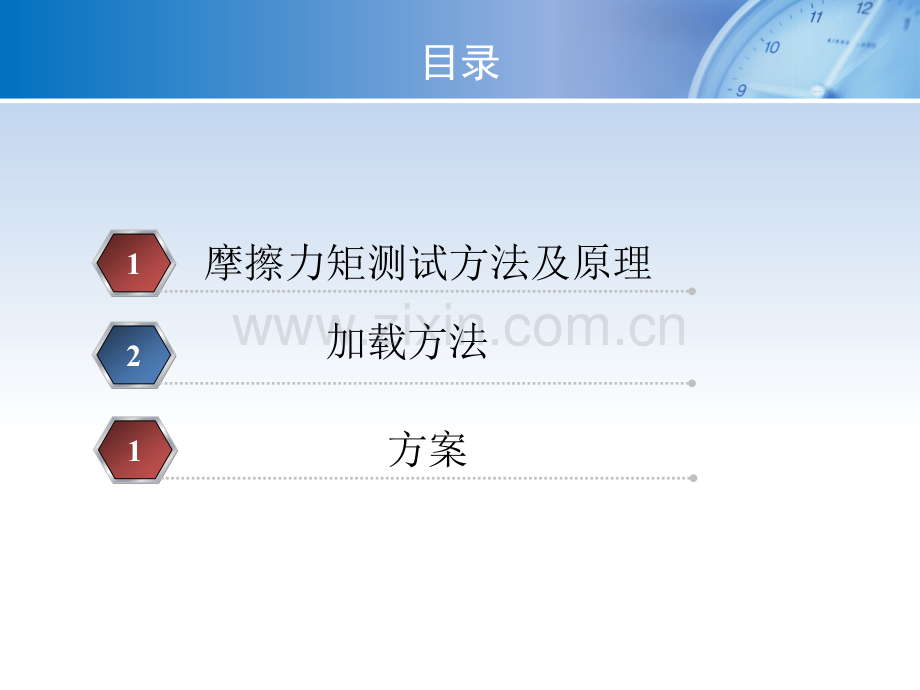

目录摩擦力矩测试方法及原理1加载方法2方案1常用的力矩测量方法传递法：根据弹性元件在传递转矩时所产生的应变、应力或者转角等物理量参数的变化来测量力矩。能量转换法：按照能量守恒定律,根据对应于转矩大小变化而变化的其他能量参数来测量转矩。平衡力法：在驱动机构机体转轴上作用与所受的转矩大小相等、方向相反的平衡力矩来测量力矩。平衡力矩常用平衡力和力臂平衡力和力臂组合来表示。具有测量系统稳定性好、动态频响较好、输出信号易采集及抗干扰性能好的特点，且易实现加载等测量条件，被广泛应用于轴承摩擦力矩测量中。平衡力法平衡力法平衡力法轴承摩擦力矩测量装置主要由驱动机构、平衡支承机构及平衡力测量系统组成。应用应用1-被测轴承；2-力臂杆；3-测量系统；4-平衡支承当驱动被测轴承内圈旋转，由于被测轴承摩擦力矩的存在，带动轴承外圈旋转，作用于力臂杆上的平衡力阻碍被测轴承外圈的旋转，使平衡力与被测轴承摩擦力矩保持动态平衡。测量系统的组成及其控制流程图加载方法加载精度和加载速度决定了测试结果的准确度，加载精度和速度的不同可能导致加载系统的价格相差几倍或更高。杠杆砝码加载：杠杆砝码加载：优点是结构简单，不需要载荷传感器测试，由加载砝码可以确定出载荷的大小。弹簧加载弹簧加载:载荷的大小取决于弹簧的大小和弹簧的压缩量，加载范围较小，所占空间比较大，成本比较低，一般用于特殊试验。液体静压加载液体静压加载:即手动螺旋液压加载，通过手动调节小液压缸的压力达到控制试验机油缸压力的目的，加载方式简单、无噪声，但受温度影响大，精度低，一般用于寿命试验。液压比例自动加载：液压比例自动加载：由液压系统、工控机和压力传感器组成闭环系统，如图 2 所示，由工控机数字调节器控制液压比例阀，进而控制载荷。液压伺服加载：液压伺服加载：当比例加载系统的加载频率不能满足试验要求时，就要选择液压伺服系统，其原理和比例加载相同，采用液压伺服阀来控制载荷，成本更高，对油的清洁度要求也高，一般用于军工试验和特殊试验等。除此之外，有砝码加载和液静压加载组成的加载系统；还有液静压加载和伺服电动机组成的自动加载系统；弹簧加载和伺服电动机组成的弹簧自动加载系统。电机传动轴轴瓦拨杆加载装置力传感器计算机信号放大器A/D转换器径向力力信号电信号放大方案Thank YouThank YouThank YouThank You！
