民用建筑节能工程施工质量验收规程.pptx

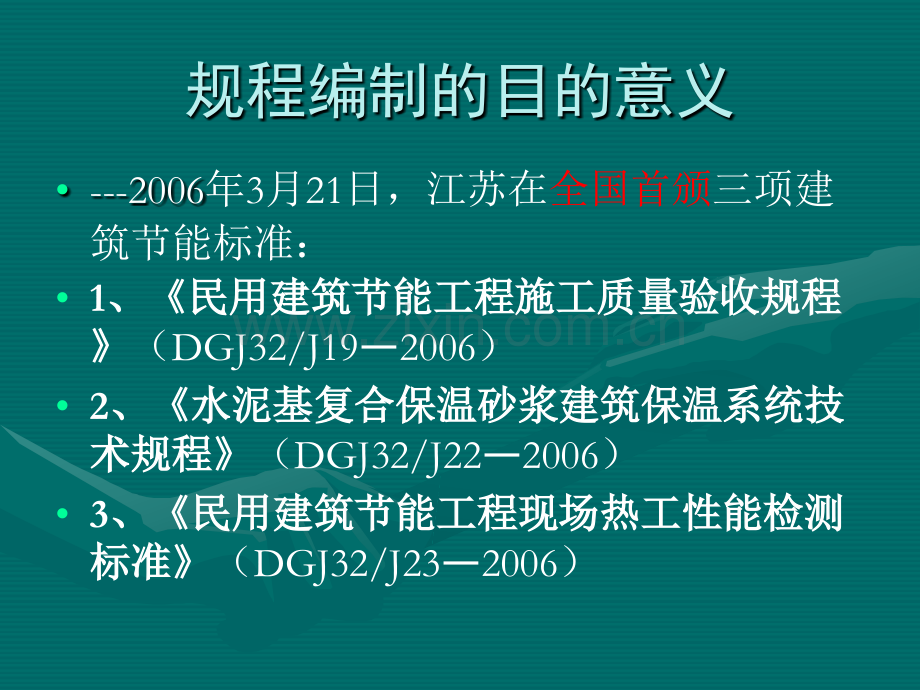

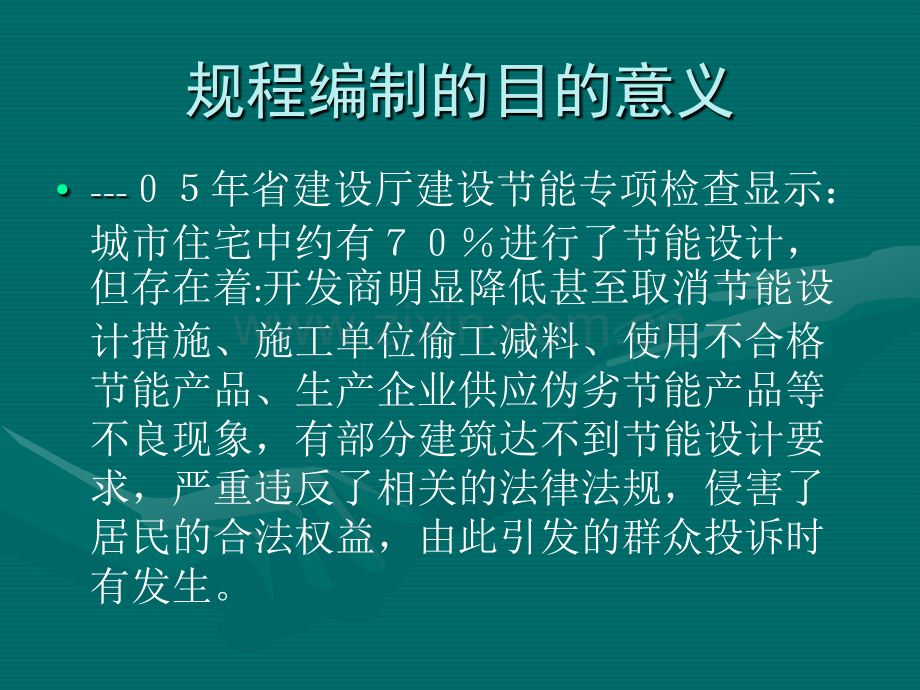

规程编制的目的意义-年省建设厅建设节能专项检查显示：城市住宅中约有进行了节能设计，但存在着:开发商明显降低甚至取消节能设计措施、施工单位偷工减料、使用不合格节能产品、生产企业供应伪劣节能产品等不良现象，有部分建筑达不到节能设计要求，严重违反了相关的法律法规，侵害了居民的合法权益，由此引发的群众投诉时有发生。规程编制的目的意义-2006年3月21日，江苏在全国首颁三项建筑节能标准：1、民用建筑节能工程施工质量验收规程民用建筑节能工程施工质量验收规程（DGJ32/J192006）2、水泥基复合保温砂浆建筑保温系统技水泥基复合保温砂浆建筑保温系统技术规程术规程（DGJ32/J222006）3、民用建筑节能工程现场热工性能检测民用建筑节能工程现场热工性能检测标准标准（DGJ32/J232006）规程编制的目的意义-三项建筑节能标准于月日起正式实施。由于目前国内尚无此类检验标准，因而此举填补了建筑节能监管的空白。-新颁布的三项标准对建筑外墙、屋面、外门窗等部位的节能构造措施从原材料、隐蔽工程施工的质量、分项工程验收到节能工程专项验收等方面的验收内容、方法作出了规定。规程编制的目的意义-规程的编制为我省民用建筑节能工程的施工质量验收提供了技术依据和要求。-验收方法上除按一般土建施工质量验收方法外，还将在房屋建成后按一定比例抽样，对建筑围护结构的热工性能进行现场检测，以判断建筑最终是否符合节能要求。为减少保温材料引起的裂缝、渗漏等质量通病，对相关产品的材料性能、设计方法、施工工艺等作出了统一规定。规 程 适 用 范 围-本规程适用于江苏省范围内的新建、扩建、改建等民用建筑围护结构(屋面、墙体、外门窗及透明幕墙、地面的保温工程)的节能工程质量控制和验收。-工业建筑节能工程可参照本标准执行。规 程 主 要 内 容1总总 则则 6外门窗、透明幕墙外门窗、透明幕墙2术术 语语 7地地 面面3基本规定基本规定 8现场热工性能检测现场热工性能检测4屋屋 面面 9节能工程验收节能工程验收5外墙外保温外墙外保温1 总 则 5 51.0.1 为贯彻国家节约能源政策，加强工程质量管理，统一民用建筑节能工程的质量验收，制定本规程。1.0.2 本规程适用于江苏省范围内的新建、扩建、改建等民用建筑围护结构的节能工程质量控制和验收。工业建筑节能工程可参照本标准执行。1 总 则5 5 1.0.3 民用建筑节能工程中采用的工程技术文件、合同及约定文件等对节能工程质量控制及验收的要求不得低于本规程的规定。1.0.4 民用建筑节能工程质量的验收除应执行本规程外，尚应符合现行国家标准建筑工程施工质量验收统一标准(GB50300)及配套的验收规范外墙外保温工程技术规程(JGJ144)、膨胀聚苯板薄抹灰外墙外保温系统（JG149）、胶粉聚苯颗粒外墙外保温系统（JG158）和江苏省建设工程的有关标准及规定。1.0.5 本规程未明确项目按相关技术标准执行。2 术 语1919 2.0.1 聚苯板聚苯板按成型工艺可分为膨胀聚苯板（常称EPS板）和挤出聚苯板（常称XPS板）。2.0.2 胶粉EPS颗粒保温浆料由胶粉料和EPS颗粒集料组成，并且EPS颗粒体积比不小于80%的保温浆料。2 术 语19192.0.3 水泥基复合保温砂浆 水泥基复合保温砂浆分为外保温砂浆与内保温砂浆两类。外保温砂浆：由水泥基胶凝材料、EPS颗粒、矿物集料、外加剂等复合而成，并且EPS颗粒体积比不小于80%的保温砂浆。内保温砂浆：由水泥基胶凝材料、外加剂、膨胀珍珠岩或加气混凝土粒子等无机矿物轻集料复合而成的保温砂浆。2 术 语19192.0.4 胶粘剂用于EPS（XPS）板与基层粘结的材料。2.0.5 界面砂浆用以改善基层或保温层表面粘结性能的聚合物砂浆。亦可用专用界面剂代替。2.0.6 抗裂砂浆由聚合物乳液、外加剂和可分散纤维等复合而成，能满足一定变形而保持不开裂的砂浆。2 术 语19192.0.7 锚固件辅助固定EPS等保温板材或固定热镀锌电焊钢丝网于基层墙体的专用机械固定件，通常情况下包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分。2.0.8 增强网铺设在抹面胶浆或抗裂砂浆内，增强抹面层的抗裂和抗冲击性能。饰面层做涂料时，采用耐碱玻纤网布；饰面层粘贴面砖时，采用热镀锌电焊钢丝网。2 术 语19192.0.9 硬质泡沫聚氨脂采用加入发泡剂双组份配料的聚氨酯乳液，经充分混合均匀后采用喷或注工艺发泡成型的聚氨酯保温材料。2.0.10 基层保温系统所依附的结构实体。2.0.11 保温层由保温材料组成，在保温系统中起保温作用的构造层。2 术 语19192.0.12 抹面层抹在保温层上，中间夹有增强网、保护保温层，并起防裂、防水和抗冲击的构造层。抹面层分为薄抹面层和厚抹面层。饰面层做涂料时采用薄抹面层，饰面层粘贴面砖时采用厚抹面层。2.0.13 饰面层保温系统外装饰层。2 术 语19192.0.14 保护层抹面层和饰面层的总称。2.0.15 EPS（XPS）薄抹灰外墙外保温系统置于建筑物外墙外侧，由EPS(XPS)板、胶粘剂、抹面层及饰面层等组成。薄抹灰面层的厚度宜控制在：普通型3mm5mm，加强型5mm以上。2 术 语19192.0.16 胶粉EPS颗粒外保温系统设置在外墙外侧，由界面层、胶粉EPS颗粒保温浆料保温层、抹面层和饰面层组成。2.0.17 水泥基复合保温砂浆保温系统设置于墙体基层表面，由界面层、水泥基复合保温砂浆保温层、抹面层和饰面层组成。2 术 语19192.0.18 硬泡聚氨脂喷涂外墙外保温系统设置于外墙外侧，由界面层、现场喷涂的硬质发泡聚氨酯保温层、界面剂、找平层、抹面层和饰面层组成。2.0.19 保温装饰板外墙外保温系统设置于外墙外侧，将保温装饰板粘贴、锚固在外墙外表面，经嵌缝处理后形成的外墙外保温系统。3 基本规定-3.1 -3.1 基本要求基本要求9 93.1.1 本规程所指节能工程主要包括：屋面、墙体、外门窗及透明幕墙、地面的保温工程。3.1.2 建筑节能保温材料、外门窗、部品配件等材料必须符合国家及江苏省现行工程建设标准、产品标准，且应与建筑主体结构及功能的要求相一致。3 基本规定-3.1 -3.1 基本要求基本要求9 9 3.1.3 建筑节能材料或产品进入施工现场时，应具有中文标识的出厂质量合格证、产品出厂检验报告、有效期内的型式检验报告(包括系统耐候性试验)等。3.1.4 节能工程应优先选用国家或省推广应用的建筑节能技术和产品，严禁采用国家或省明令淘汰的技术和产品。3 基本规定-3.1 -3.1 基本要求基本要求基本要求基本要求9 9 3.1.5 建筑节能常用材料性能指标应符合附录E的要求。3.1.6 建筑节能常用材料应进行现场验收，凡涉及安全和使用功能的应按本规程规定进行复验，复验项目见附录F。3.1.7 型式检验应包括产品标准的全部项目，项目内容与指标不应低于附录E的要求，并应包括系统耐候性试验及项目。3 基本规定-3.1 -3.1 基本要求基本要求基本要求基本要求9 9 3.1.8 民用建筑节能工程质量的过程控制，应按现行国家标准建筑工程施工质量验收统一标准（GB50300）及配套的验收规范执行，竣工时应进行节能工程专项验收。民用建筑节能工程质量达不到本规程合格标准不得进行验收。3.1.9 民用建筑节能工程验收文件应纳入单位工程验收资料并作为城市建设工程档案。3基本规定-3.1 -3.1 基本要求基本要求分部、分项工程和检验批划分的原则-由于建筑节能验收属于专业验收的范畴，其许多验收内容与原有建筑工程的分部分项验收有许多交叉，故建筑节能工程验收的定位有一定困难。为了与建筑工程施工质量验收统一标准GB50300一致，将建筑节能工程做为单位建筑工程的一个分部工程来进行划分和验收，其子分部、分项工程和检验批划分的原则。3基本规定-3.1 -3.1 基本要求基本要求分部、分项工程和检验批划分的原则分部、分项工程和检验批划分的原则-一是与原有划分尽量一致的原则。建筑工程施工质量验收统一标准GB50300和各专业工程施工质量验收规范凡是已经划分了的，不再重新划分。当建筑节能验收内容包含在相关分部、子分部、分项工程内时，应按已划分的检验批进行验收，但验收时应按本规范要求对有关节能的项目独立验收，做出节能项目验收记录并单独组卷。3基本规定-3.1 -3.1 基本要求基本要求分部、分项工程和检验批划分的原则分部、分项工程和检验批划分的原则-二是原来没有划分的，可以重新划分的原则。即当建筑节能验收内容未包含在原已划分的子分部、分项工程和检验批内时，可按照下列要求进行划分和验收。-建筑节能分部、子分部、分项工程表3基本规定-3.1 -3.1 基本要求基本要求-建筑节能分部、子分部、分项工程表建筑节能分部、子分部、分项工程表 分部工程子分部工程 分项工程 建建筑筑节节能能分分部部工工程程墙体 主体结构基层；保温材料；饰面层。幕墙 主体结构基层；隔热材料；保温材料；幕墙玻璃；单元式幕墙板块；遮阳设施。门窗 门；窗；玻璃；遮阳设施。屋面 基层；保温隔热层；保护层；防水层；面层。地面 基层；保温隔热层；隔离层；保护层；防水层；面层。3 基本规定-3.2 -3.2 质量控制质量控制4 43.2.1 民用建筑节能工程的质量控制采取资料完善、过程控制与结果抽验相结合的原则。3.2.2 建筑节能工程施工应按照经审查合格的设计文件和经审批的节能施工技术方案的要求进行施工。民用建筑节能工程现场的质量控制应符合下列要求：3 基本规定-3.2 -3.2 质量控制质量控制4 41.建筑节能工程采用的材料、部品、配件等应符合设计要求，进场验收应检查有效的产品生产日期、出厂检验报告、产品执行标准、技术性能检测报告和型式检验报告等资料。2.建筑节能工程采用的材料在施工进场后应进行现场抽样复验。3建筑节能工程的施工应在基层质量验收合格后进行。3 基本规定-3.2 -3.2 质量控制质量控制4 44.各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查，工序之间应进行交接检查。隐蔽工程完成后应由施工单位通知有关单位进行验收，并做好隐蔽工程验收记录。3.2.3 民用建筑工程的单位（子单位）工程质量验收合格应含建筑节能工程的专项验收合格，建筑节能工程专项验收合格应是其各验收项目质量验收合格，其各验收项目验收合格应是其各检验批验收合格。3 基本规定-3.2 -3.2 质量控制质量控制4 43.2.4 检验批的合格质量应符合下列规定：1.主控项目应符合本规程的要求；2.一般项目的质量经抽样检验合格；当采用计数检验时，除有专门要求外，一般项目在允许偏差范围内的合格点率应达到80%以上内，且最大偏差不得大于1.5倍的允许偏差。4 屋 面-4.1 -4.1 一般规定一般规定3 34.1.1 本章适用于建筑屋面保温工程质量及验收。4.1.2 建筑屋面保温隔热工程质量及验收除应达到本规程的要求，尚应符合屋面工程质量验收规范（GB50207）的相关规定。4.1.3 相同材料和做法的层面，每500为一个检验批，检验批质量验收的抽查数量应符合下列规定：1.每一个检验批不应少于3处，每处10；2.细部构造应全部检查。4 屋 面-4.2 -4.2 主控项目主控项目2 24.2.1 屋面节能工程所用主要材料技术指标应符合国家现行产品标准及设计要求。检验方法：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告。2.现场抽样复验，复验材料：保温材料，胶粘剂等。复验项目见附录F。4 屋 面-4.2 -4.2 主控项目主控项目2 24.2.2 保温层的厚度应进行现场抽检，其厚度偏差应不大于5mm，且不应有负偏差。平屋面建筑找坡时，保温层的最小厚度应满足设计要求。检验方法：剖开法检查，水平尺加钢尺测量。4 屋 面-4.3 -4.3 一般项目一般项目3 34.3.1 保温板粘贴点的铺设应符合设计要求；当设计无要求时，应符合下列要求：1.粘贴点间距宜为400mm400mm；2.粘贴点与板边间距宜为150mm200mm；3.粘贴点的粘结面直径宜为100mm150mm；4.粘贴点的厚度应不少于3mm，允许偏差为0.5mm；检验方法：抽查、用尺检查，厚度用乳胶测厚仪。4 屋 面-4.3 -4.3 一般项目一般项目3 34.3.2 保温隔热层铺设应符合下列要求：1.松散材料应分层铺设、压实适当、表面平整、坡向正确；浇、喷、抹材料应计量配比、搅拌均匀、分层铺设、连续施工、表面平整，坡向正确。检验方法：观察检查；2.板材应粘贴牢固、缝隙严密、平整、坡向正确；3.金属面保温夹芯板材应铺装牢固、接口严密、表面洁净、坡向正确。4 屋 面-4.3 -4.3 一般项目一般项目3 34.3.3 坡屋顶、内架空屋面采用直铺钢丝网架夹芯EPS（XPS）板、硬质泡沫聚氨酯板等屋面板时，内屋顶面保温隔热层表面应有保护层，保护层的做法必须符合设计要求。4屋面保温隔热工程隐蔽验收屋面保温隔热工程隐蔽验收-屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1 基层；2 保温层的敷设方式、厚度和缝隙填充质量；3 屋面热桥部位。4 隔气层。5外墙外保温-外墙外保温有五个保温系统外墙外保温有五个保温系统外墙外保温有五个保温系统外墙外保温有五个保温系统1、EPS（XPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统2、胶粉、胶粉EPS颗粒保温浆料外墙外保温系统颗粒保温浆料外墙外保温系统3、水泥基复合保温砂浆外墙外保温系统、水泥基复合保温砂浆外墙外保温系统4、硬泡聚氨酯喷涂外墙外保温系统、硬泡聚氨酯喷涂外墙外保温系统5、保温装饰板外墙外保温系统、保温装饰板外墙外保温系统5外墙外保温 5.1 5.1 一般规定一般规定7 7 5.1.1 本章适用于外墙外保温节能专项工程的质量验收。当采用复合内外保温措施时，内保温节能工程质量及验收可参照执行。5.1.2 节能专项工程的检验批应按下列规定划分：相同材料、工艺和施工条件的外墙外保温工程每5001000m2墙面面积为一个检验批，不足500m2也应划分为一个检验批。检查数量应符合下列规定：每100m2应至少抽查一处，每处不得少于10m2。5外墙外保温5.1 5.1 一般规定一般规定7 75.1.3 外墙出挑构件及附墙部件应按设计要求采取隔断热桥和保温措施。5.1.4 窗口外侧四周墙面应按设计要求进行保温处理。5.1.5 外墙外保温系统的饰面层采用粘贴面砖做法时，其材料和构造措施包括锚固件数量、单个锚固件抗拔力，热镀锌电焊钢丝网、抹面层厚度、饰面砖品种、质量及粘贴剂等均应符合设计要求和相关标准。5外墙外保温5.1 5.1 一般规定一般规定7 75.1.6 机械固定系统的金属锚固件、网片和承托架等，应满足设计要求，并进行防锈处理。5.1.7 外墙外保温系统的饰面层采用粘贴面砖做法时，应按相应保温工程检验批同步实施具有质量代表性的现场粘结强度拉拔试验。试验方法按建筑工程饰面砖粘结强度检验标准JGJ110执行，断缝应从饰面砖表面切割至保温系统加强网的外侧。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-主控项目主控项目5 5 5.2.1 所用材料和半成品、成品进场后，应做质量检查和验收，其品种、规格、性能必须符合设计和有关标准的要求。检验方法：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告；2.现场抽样复验，复验材料：EPS（XPS）板，胶粘剂，界面砂浆，抗裂砂浆，增强网等。复验项目见附录F。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-主控项目主控项目5 55.2.2 EPS（XPS）板与墙面必须粘结牢固，无松动和虚粘现象。粘贴面积应符合设计要求，且不小于40%。检验方法：1.在施工过程中扒开粘贴的EPS（XPS）板观察检查和用手推拉检查并做记录。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-主控项目主控项目5 52.当采用面砖饰面时，应对现场粘贴质量按JGJ110规定进行拉拔强度检验。在现场抽取5处有代表性的粘贴部位，试件尺寸为5050，断缝应从保温板表面切割至基层，抗拔强度不应低于保温板的抗拉强度。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-主控项目主控项目5 55.2.3 安装锚固件的墙面，锚固件数量、锚固位置、锚固件拉拔强度应符合设计要求。锚固件与加强网的连接应符合设计要求，当设计无要求时，锚固件与加强网应可靠连接。检验方法：1.在施工过程中观察检查，并做记录。2.在现场抽取5个有代表性的锚固件进行现场锚固件抗拔试验。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-主控项目主控项目5 55.2.4 EPS（XPS）板的厚度必须符合设计要求，不得存在负偏差。检验方法：用钢针插入，尺量检查。5.2.5 抹面层与EPS（XPS）板必须粘结牢固，无脱层、空鼓。面层无裂缝。检验方法：用小锤轻击，观察检查。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-一般项目一般项目4 4 5.2.6 EPS（XPS）板安装应上下错缝，拼缝应平整严密，接缝处不得抹胶粘剂。检验方法：观察，尺量检查。5.2.7 EPS（XPS）板安装允许偏差应符合表5.2.7的规定 5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-一般项目一般项目4 4 表5.2.7 EPS（XPS）板安装允许偏差和检查方法项次 项目 允许偏差（mm）检查方法 1立面垂直 3用2m垂直检查尺检查 2阴、阳角垂直 3用2m托线板检查 3阳角方正 3用200mm方尺检查 4接茬高差 1用直尺和楔形塞尺检查 5表面平整 3用2m靠尺楔形塞尺检查 5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-一般项目一般项目4 4 5.2.8 增强网应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象。搭接长度应符合设计要求，当设计无要求时，左右不得小于80mm，上下不得小于100mm。加强部位的增强网做法应符合设计要求。检验方法：观察，尺量检查。5.2.9 外保温墙面层的允许偏差和检查方法应符合表5.2.9的规定。5外墙外保温5.2 EPS5.2 EPS（XPSXPS）板抹灰外墙外保温系统）板抹灰外墙外保温系统-一般项目一般项目4 4 5.2.9 外保温墙面层的允许偏差和检查方法项次 项目 允许偏差（mm）检查方法 1表面平整 4用2m靠尺楔形塞尺检查 2立面垂直 4用2m垂直检查尺检查 3阴、阳角方正 4用直角检测尺检查 4分格缝（装饰线）直线度 4拉5m线，不足5m拉通线，用钢直尺检查 5外墙外保温5.3 5.3 胶粉胶粉EPSEPS颗粒保温浆料外墙外保温系统颗粒保温浆料外墙外保温系统-主控项目主控项目4 45.3.1 所用材料和半成品、成品进场后，应做质量检查和验收，其品种、性能必须符合设计和有关标准的要求。检验方法：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告；2.现场抽样复验，复验材料：界面砂浆，胶粉EPS颗粒保温浆料，抗裂砂浆，增强网。复验项目见附录F。5外墙外保温5.3 5.3 胶粉胶粉EPSEPS颗粒保温浆料外墙外保温系统颗粒保温浆料外墙外保温系统-主控项目主控项目4 45.3.2 保温层平均厚度必须符合设计要求，不允许有负偏差。检验方法：用钢针插入和尺量检查。5.3.3 安装锚固件的墙面，锚固件数量、锚固位置、锚固件拉拔强度应符合设计要求。锚固件与加强网的连接应符合设计要求，当设计无要求时，锚固件与加强网应可靠连接。检验方法：5外墙外保温5.3 5.3 胶粉胶粉EPSEPS颗粒保温浆料外墙外保温系统颗粒保温浆料外墙外保温系统-主控项目主控项目4 41.在施工过程中观察检查，并做记录；2.在现场抽取5个有代表性的锚固件进行现场锚固件抗拔试验。5.3.4 保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓，面层无粉化、起皮、裂缝。检验方法：用小锤轻击，观察检查。5外墙外保温5.3 5.3 胶粉胶粉EPSEPS颗粒保温浆料外墙外保温系统颗粒保温浆料外墙外保温系统-一般项目一般项目3 35.3.5 表面平整洁净，接茬平整，线角顺直、清晰。检验方法：观察检查。5.3.6 增强网铺压严实，不得有空鼓、褶皱、翘曲、外露等现象。搭接长度必须符合设计要求，当设计无要求时，左右不得小于80，上下不得小于100。加强部位的增强网做法应符合设计要求。检验方法：观察，尺量检查。5.3.7 外保温墙面层的允许偏差和检查方法应符合表5.2.9的规定。5外墙外保温5.4 5.4 水泥基复合保温砂浆外墙保温系统水泥基复合保温砂浆外墙保温系统-主控项目主控项目4 4 5.4.1 所用材料和半成品、成品进场后，应做质量检查和验收，其品种、性能必须符合设计和有关标准的要求。检验方法：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告；2.现场抽样复验，复验材料：界面砂浆、水泥基复合保温砂浆，抗裂砂浆，增强网。复验项目见附录F。5外墙外保温5.4 5.4 水泥基复合保温砂浆外墙保温系统水泥基复合保温砂浆外墙保温系统-主控项目主控项目4 4 5.4.2 保温层平均厚度必须符合设计要求，不允许有负偏差。检验方法：用钢针插入，尺量检查。5.4.3 保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓，面层无粉化、起皮、裂缝。检验方法：用小锤轻击，观察检查。5外墙外保温5.4 5.4 水泥基复合保温砂浆外墙保温系统水泥基复合保温砂浆外墙保温系统-主控项目主控项目4 45.4.4 安装锚固件的墙面，锚固件数量、锚固位置、锚固件拉拔强度应符合设计要求。锚固件与加强网的连接应符合设计要求，当设计无要求时，锚固件与加强网应可靠连接。检验方法：1.在施工过程中观察检查，并做记录；2.在现场抽取5个有代表性的锚固件进行现场锚固件抗拔试验。5外墙外保温5.4 5.4 水泥基复合保温砂浆外墙保温系统水泥基复合保温砂浆外墙保温系统-一般项目一般项目2 25.4.5 表面平整洁净，接茬平整，线角顺直、清晰。检验方法：观察检查。5.4.6 保温墙面层的允许偏差和检查方法应符合表5.2.9的规定。5外墙外保温5.5 5.5 硬泡聚氨酯喷涂外墙外保温系统硬泡聚氨酯喷涂外墙外保温系统-主控项目主控项目4 45.5.1 所用材料和半成品、成品进场后，应做质量检查和验收，其品种、性能必须符合设计和有关标准的要求。检验内容：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告；2.现场抽样复验，复验材料：硬泡聚氨酯，界面砂浆，抗裂砂浆，增强网。复检项目见附录F。5外墙外保温5.5 5.5 硬泡聚氨酯喷涂外墙外保温系统硬泡聚氨酯喷涂外墙外保温系统-主控项目主控项目4 45.5.2 聚氨酯保温层平均厚度必须符合设计要求。检验方法：用钢针插入，尺量检查。5.5.3 保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓，面层无粉化、起皮、裂缝。检验方法：用小锤轻击，观察检查。5外墙外保温5.5 5.5 硬泡聚氨酯喷涂外墙外保温系统硬泡聚氨酯喷涂外墙外保温系统-主控项目主控项目4 45.5.4 安装锚固件的墙面，锚固件数量、锚固位置、锚固件拉拔强度应符合设计要求。锚固件与加强网的连接应符合设计要求，当设计无要求时，锚固件与加强网应可靠连接。检验方法：1.在施工过程中观察检查，并做记录；2.在现场抽取5个有代表性的锚固件进行现场锚固件抗拔试验。5外墙外保温5.5 5.5 硬泡聚氨酯喷涂外墙外保温系统硬泡聚氨酯喷涂外墙外保温系统-一般项目一般项目3 35.5.5 表面平整、洁净、接茬平整，线角顺直、清晰。检验方法：观察检查。5.5.6 增强网应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象，搭接长度必须符合设计要求，当设计无要求时，左右不得小于80，上下不得小于100。加强部位的增强网做法应符合设计要求。5外墙外保温5.5 5.5 硬泡聚氨酯喷涂外墙外保温系统硬泡聚氨酯喷涂外墙外保温系统-一般项目一般项目3 3检验方法：观察，测量检查。5.5.7 外保温墙面层的允许偏差和检查方法应符合表5.2.9的规定。5外墙外保温5.6 5.6 保温装饰板外墙外保温系统保温装饰板外墙外保温系统-主控项目主控项目5 5 5.6.1 所用材料和成品进场后，应做质量检查和验收，其品种、规格、性能必须符合设计和有关标准的要求。检验内容：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告；2.现场抽样复验，复验材料：保温装饰板，胶粘剂，复检项目见附录F。5.6.2 保温装饰板的保温层厚度必须符合设计要求，不得存在负偏差。检验方法：用钢针插入，尺量检查。5外墙外保温5.6 5.6 保温装饰板外墙外保温系统保温装饰板外墙外保温系统-主控项目主控项目5 5 5.6.3 保温板与基层必须粘结牢固，无松动和虚粘现象。粘结面积应符合设计要求，且不小于40%。检验方法：观察检查，用手推拉检查。5.6.4 锚固件的数量、锚固位置和锚固件抗拔力应符合设计要求。检验方法：观察检查，现场锚固件抗拔试验。5.6.5 保温板应无脱层、起翘、起皮等缺陷。检验方法：观察检查。5外墙外保温5.6 5.6 保温装饰板外墙外保温系统保温装饰板外墙外保温系统-一般项目一般项目3 35.6.6 保温装饰板安装，应拼缝平整，不得抹胶粘剂。检验方法：观察，检查。5.6.7 保温装饰板板缝处理应使用嵌缝剂和嵌缝带，嵌缝带应压贴密实，不得有空鼓、翘曲、褶皱、外露等。检验方法：观察检查。5.6.8 保温装饰板安装后的外墙墙面的允许偏差和检查方法应符合表5.6.8的规定。5外墙外保温5.6 5.6 保温装饰板外墙外保温系统保温装饰板外墙外保温系统-一般项目一般项目3 35.6.8 保温装饰板的允许偏差和检查方法项次项次 项目项目 允许偏（允许偏（mmmm）检查方法检查方法 1相邻两竖向板材间距尺寸 2.5用钢直尺检查 2相邻两横向板材间距尺寸 2.0用钢直尺检查 3两块相邻板材间距尺寸 1.5用钢直尺检查 4相邻两横向板水平高差 2.0 用钢直尺和水平仪检查 5横向板材水平度2M范围 2.0 用水平尺和水平仪检查 6竖向板材直线度 2.5 用2靠尺和钢直尺检查 5外墙外保温工程隐蔽验收外墙外保温工程隐蔽验收-墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字和图片资料：1保温层附着的基层及其表面处理；2保温板粘结或固定；3锚固件；4增强网铺设；5墙体热桥部位处理；6预置保温板或预制保温墙板的板缝及构造节点；7现场喷涂或浇注有机类保温材料的界面。6 外门窗、透明幕墙-一般规定一般规定4 4 6.1.1 本章适用于民用建筑节能工程外门窗、透明幕墙的工程质量及验收。6.1.2 民用建筑节能外门窗、透明幕墙工程的质量标准及验收应满足本规程的要求，尚应符合建筑装饰装修工程质量验收规范（GB50210）及铝合金门窗工程技术规程DGJ32/J07、塑钢门窗工程技术规程DB32/459的有关规定。6 外门窗、透明幕墙-一般规定一般规定4 4 6.1.3 外门窗、透明幕墙工程的检验批应按下列规定划分：1.同一品种、类型、规格和厂家的金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门窗及门窗玻璃每100樘应划分为一个检验批，不足100樘也应划分为一个检验批。6 外门窗、透明幕墙-一般规定一般规定4 4 2.透明幕墙每500-10002应划分为一个检验批，不足5002也应划分为检验批。3.对于异型或有特殊要求的门窗或透明幕墙，检验批的划分应根据其特点和数量，由监理(建设)单位和施工单位协商确定。6 外门窗、透明幕墙-一般规定一般规定4 4 6.1.4 检验批质量验收的抽查数量应符合下列规定：1.每一检验批抽检数量（标准门、窗型）不应少于5%，并不得少于3樘，不足3樘应全数检验；2.10层及10层以上的建筑，每一检验批抽检数量（标准门、窗型）不应少于10%，并不得少于6樘，不足6樘应全数检验；3.透明幕墙每个检验批每1002应至少抽查一处，每处不得少于102。6 外门窗、透明幕墙-主控项目主控项目5 56.2.1 门窗、透明幕墙的品种、规格、等级等应符合设计和有关标准的要求。检查方法：检查产品合格证、出厂检测报告和有效期内的型式检验报告。6.2.2 外门窗、透明幕墙的热工参数应符合设计要求，施工前对进入施工现场的外门窗应进行传热系数、遮阳系数和气密性能项目抽检复验。6 外门窗、透明幕墙-主控项目主控项目5 5检验方法：1.检查产品合格证、出厂检测报告和有效期内的型式检验报告；2.现场抽样复验，复验材料品种：门窗，幕墙玻璃，型材断热桥材料。6.2.3 遮阳设施的品种规格、等级、性能等应符合设计要求，并应符合国家现行产品标准。检验方法：检查产品合格证、出厂检测报告及有效期内的型式检验报告。6 外门窗、透明幕墙-主控项目主控项目5 56.2.4 非透明幕墙保温层材料品种规格、等级、性能应符合设计要求，并应符合国家现行产品标准。检验方法：检查产品合格证、出厂检测报告及有效期内的型式检验报告。6.2.5 非透明幕墙的保温层厚度必须符合设计要求，不得存在负偏差。检验方法：用钢针插入，尺量检查。6 外门窗、透明幕墙-一般项目一般项目2 26.3.1 窗、幕墙的金属型材间、各连接件间的断热桥设施应符合设计要求并应符合国家现行标准。检验方法：观察检查。6.3.2 非透明幕墙的隔汽层铺设应完整严密，冷凝水的排水构造应符合设计要求。检验方法：观察检查。6幕墙节能工程隐蔽验收幕墙节能工程隐蔽验收-幕墙节能工程施工应对以下部位进行隐蔽工程验收，并应有详细的文字和图片资料：1 保温材料的固定；2 幕墙周边与墙体缝隙保温的填充；3 构造缝、沉降缝；4 隔汽层；5 热桥部位、断热节点；6 单元式幕墙板块间的接缝构造；7 凝结水收集和排放构造；8 幕墙的通风换气装置。6外门窗节能工程隐蔽验收外门窗节能工程隐蔽验收-外门窗工程施工中，应对门窗框与墙体缝隙的保温填充进行隐蔽工程验收，并应有详细的文字和图片资料。7 地 面-一般规定一般规定3 37.1.1 本章适用于民用建筑节能工程包括接触室外空气及接触非采暖空间区域的地面保温工程质量及验收。7.1.2 建筑地面保温工程质量与验收应达到本规程要求，尚应符合建筑地面工程施工质量验收规范（GB50209）的有关规定。7 地 面-一般规定一般规定3 37.1.3 工程质量检验批的划分及抽查数量应符合下列要求：1.相同材料和做法的地面，每1000m2作为一个检验批，不足1000m2应按一个检验批计算；2.每检验批抽检间数(标准间)不得少于5%，并不得少于3间，不足3间时应全数检验，过道、通廊等应按10延米为一间计算。7 地 面-主控项目主控项目2 27.2.1 所用材料和成品应做质量检查和验收，其品种、规格、性能必须符合设计和有关标准的要求。检验方法：1.检查产品合格证，出厂检测报告和有效期内的型式检验报告；2.现场抽样复验。复检材料：保温材料，胶粘剂，抗裂砂浆，增强网。复验项目见附录F。7.2.2 保温层的厚度应进行现场抽验，其允许偏差应不大于5mm，且不应有负偏差。检验方法：剖开法检查，水平尺加钢尺测量。7 地 面-一般项目一般项目1 17.3.1 保温板（块）材料应紧密铺施、面层应平整、相邻板块高差应不大于1mm。浇、喷保温材料应连续铺施、面层平整、表面平整度不大于2mm。检验方法：观察检查，2m靠尺检查。7地面节能工程隐蔽验收地面节能工程隐蔽验收-地面节能工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1 基层；2 保温材料粘结；3 隔断热桥部位；4、地面辐射采暖工程的隐蔽验收应符合地面辐射供暖技术规程JGJ142的规定。8 热工性能现场检测6 68.0.1 民用建筑节能工程竣工后，应进行热工性能现场抽检。现场检验屋面、墙体传热系数及隔热性能；现场检验门窗气密性。8.0.2 现场检测应由建设单位委托法定检测单位具体实施，施工单位应积极配合。8.0.3 同一居住小区围护结构保温措施及建筑平面布局基本相同的建筑物作为一个样本随机抽样。居住建筑节能工程质量控制符合本规程章节要求时，抽样比例不低于样本比数的10%，至少1幢；不同结构体系建筑，不同保温措施的建筑物应分别抽样检测。8 热工性能现场检测6 68.0.4 居住建筑节能工程质量不符合本规程章节要求时，应逐幢检测其实际节能效果。8.0.5 公共建筑应逐幢抽样检测。8.0.6 热工性能现场检测结果应符合设计要求。8 热工性能现场检测2 2-热工性能现场检测热工性能现场检测。现有的检测技术，如热流计法、热箱法等，还是停留在实验室的方法，而且费时、费力、费钱，一幢建筑是否是节能建筑，还无法科学、及时地进行评判。如何能够鉴别哪些是节能建筑，哪些不是节能建筑，在目前，节能建筑检测还是一个国际性的难题，也是一个让人头疼的问题，需要通过科研的手段，组织力量开展攻关。8 热工性能现场检测2 2-一方面，在现阶段，节能建筑检测还没有好的方法的情况下，应加强节能建筑在施工过程中的监管，要加强节能设计的审图关、工程施工的监理关和竣工验收的备案关，切实将节能设计最终能够体现到工程中；另一方面，要加快研发节能建筑的快速检测方法，通过对墙体的热阻、冷桥、热惰性等外围护结构指标的测定，得出较为科学、公正的数据，以作为今后竣工验收备案的重要资料。9 节能工程验收3 3 9.0.1 围护结构各组成部分的节能工程专项验收项目应全部合格。9.0.2 现场热工性能检测全部合格。9.0.3 验收时，应检查下列文件和记录：1.设计施工图和节能专项审查文件；2.设计与施工执行标准、文件；3.材料、部品及配件产品质量合格证、出厂检验报告、有效期内的型式检验报告、系统耐侯性试验报告及进场验收记录等；9 节能工程验收3 3 4.材料、部品及配件的抽检复验报告；5.各检验批、分项、专项的验收记录；6.施工记录；7.各项隐蔽验收记录；8.质量问题的处理记录；9.现场热工性能抽样检测报告；10.其他应提供的资料。附录A 建筑节能隐蔽工程施工质量验收记录表A 建筑节能隐蔽工程施工质量验收记录附录B 建筑节能检验批施工质量验收记录表B 建筑节能检验批施工质量验收记录附录C 建筑节能分项项目施工质量验收记录表C 建筑节能分项项目施工质量验收记录附录D 建筑节能工程施工质量验收报告表D 建筑节能工程施工质量验收报告附录E 保温系统常用材料主要性能指标 E.0.1 保温材料主要性能指标保温材料主要性能指标E.0.2 胶胶粘粘剂剂、界界面面砂砂浆浆及及抗抗裂裂砂砂浆浆主主要要性性能指标能指标E.0.3 增强网主要性能指标增强网主要性能指标附录附录F F 建筑节能常用材料抽样复验项目建筑节能常用材料抽样复验项目附录G：本规程用词说明D.0.1 D.0.1 为便于在执行本规程条文时区别对待，对要求严格程为便于在执行本规程条文时区别对待，对要求严格程为便于在执行本规程条文时区别对待，对要求严格程为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：度不同的用词说明如下：度不同的用词说明如下：度不同的用词说明如下：1.1.表示很严格，非这样做不可的用词：表示很严格，非这样做不可的用词：表示很严格，非这样做不可的用词：表示很严格，非这样做不可的用词：正面词采用正面词采用正面词采用正面词采用“必须必须必须必须”，反面词采用，反面词采用，反面词采用，反面词采用“禁止禁止禁止禁止”2.2.表示严格，在正常情况下均应这样做的用词表示严格，在正常情况下均应这样做的用词表示严格，在正常情况下均应这样做的用词表示严格，在正常情况下均应这样做的用词 正面词采用正面词采用正面词采用正面词采用“应应应应”，反面词采用，反面词采用，反面词采用，反面词采用“不应不应不应不应”或或或或“不得不得不得不得”。3.3.表示允许稍有选择，在条件许
