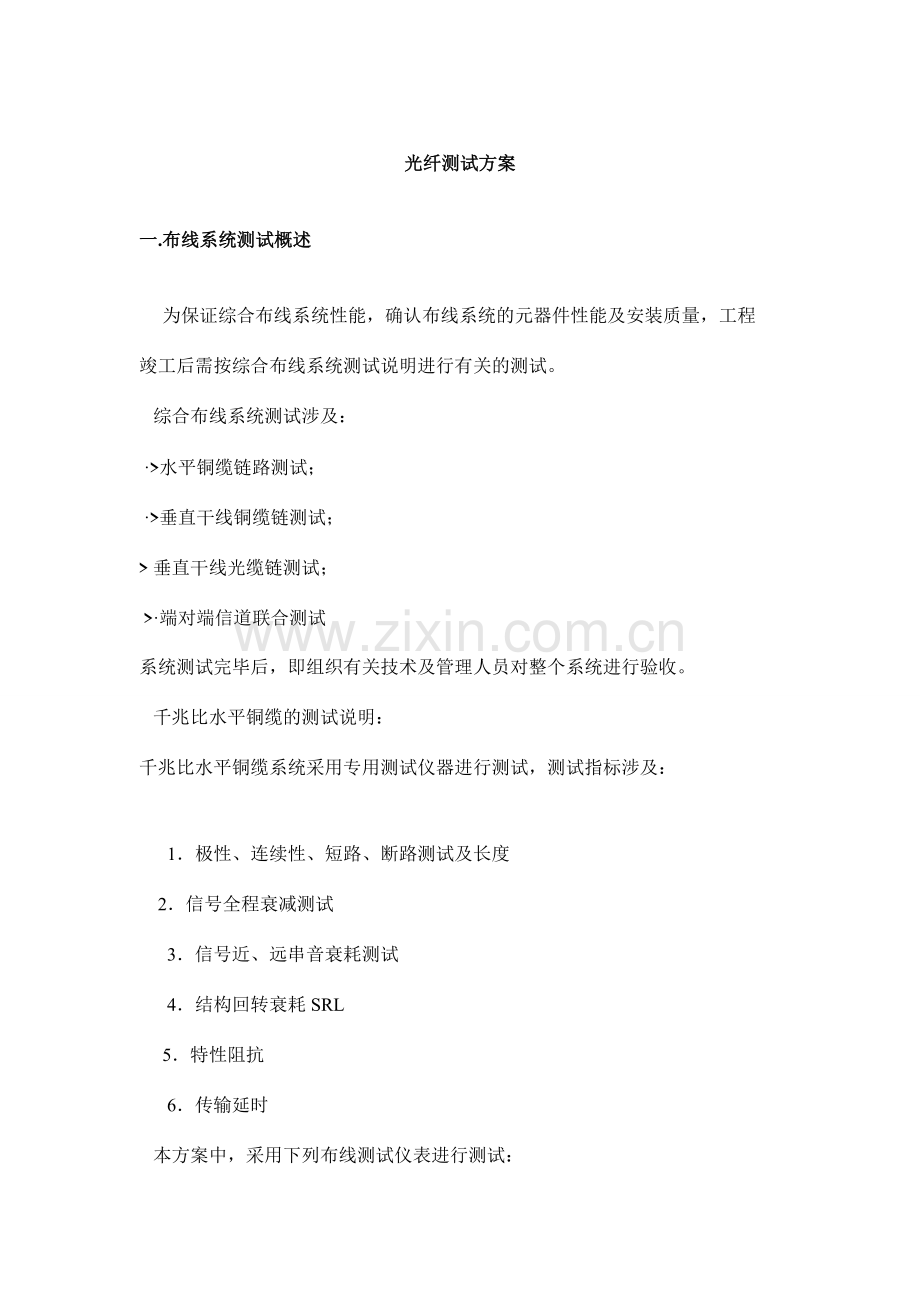

光纤测试方案
一.布线系统测试概述
为保证综合布线系统性能，确认布线系统的元器件性能及安装质量，工程
竣工后需按综合布线系统测试说明进行有关的测试。
综合布线系统测试涉及：
·>水平铜缆链路测试；
·>垂直干线铜缆链测试；
> 垂直干线光缆链测试；
>·端对端信道联合测试
系统测试完毕后，即组织有关技术及管理人员对整个系统进行验收。
千兆比水平铜缆的测试说明：
千兆比水平铜缆系统采用专用测试仪器进行测试，测试指标涉及：
1．极性、连续性、短路、断路测试及长度
2．信号全程衰减测试
3．信号近、远串音衰耗测试
4．结构回转衰耗SRL
5．特性阻抗
6．传输延时
本方案中，采用下列布线测试仪表进行测试：

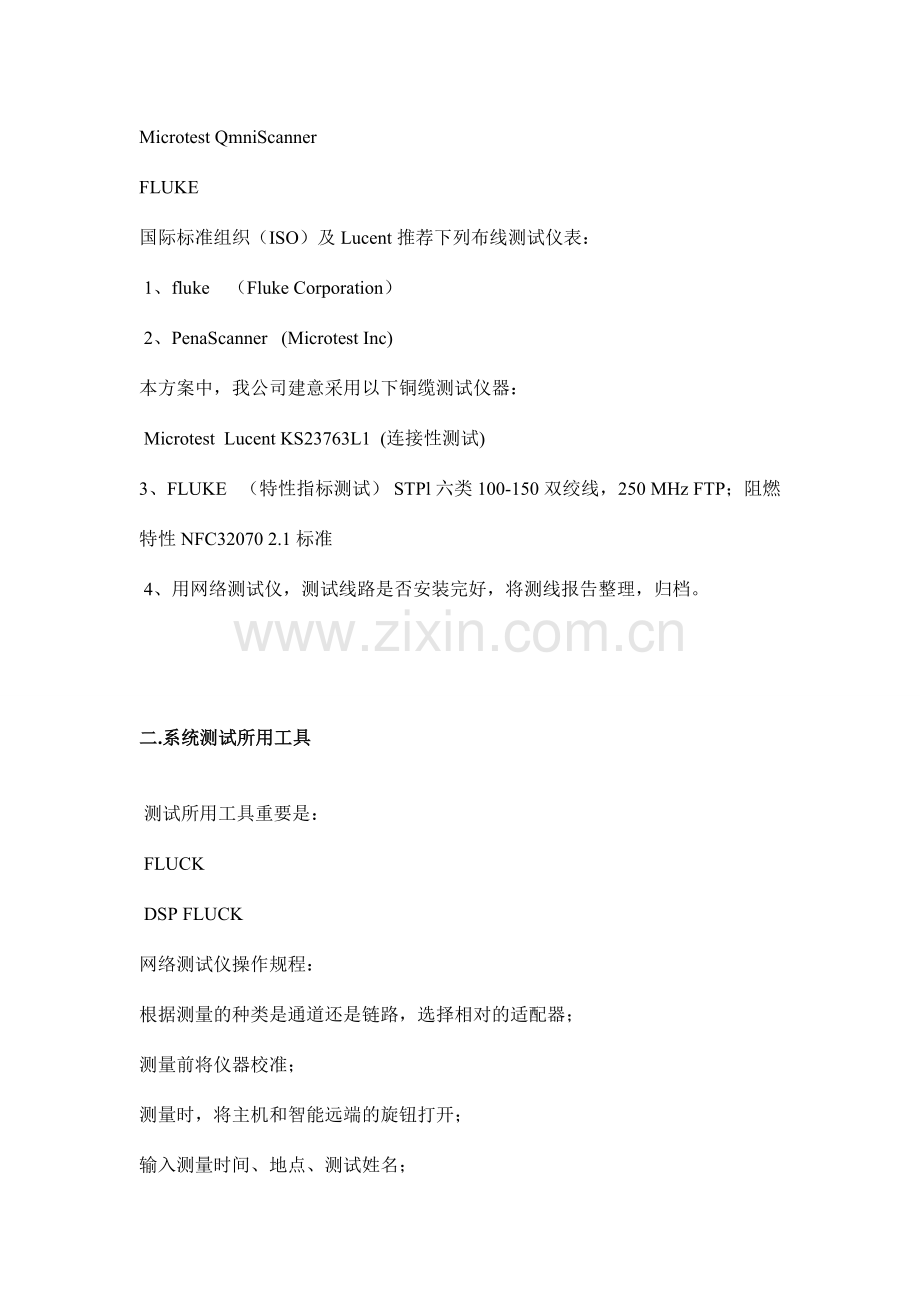

Microtest QmniScanner
FLUKE
国际标准组织（ISO）及Lucent推荐下列布线测试仪表：
1、fluke （Fluke Corporation）
2、PenaScanner (Microtest Inc)
本方案中，我公司建意采用以下铜缆测试仪器：
Microtest Lucent KS23763L1 (连接性测试)
3、FLUKE （特性指标测试） STPl 六类100-150双绞线，250 MHz FTP；阻燃特性NFC32070 2.1标准
4、用网络测试仪，测试线路是否安装完好，将测线报告整理，归档。
二.系统测试所用工具
测试所用工具重要是：
FLUCK
DSP FLUCK
网络测试仪操作规程：
根据测量的种类是通道还是链路，选择相对的适配器；
测量前将仪器校准；
测量时，将主机和智能远端的旋钮打开；
输入测量时间、地点、测试姓名；
在AUTOTEST项开始测试，储存结果；
将测试结果转换成电子文档；
将主机和智能远端关机；
将仪器收好，检查是否有漏掉配件。
注意事项：插接时一定要将插头和插口对齐，将线路接通；注意轻拔轻
插，一定要将头弹起按下再拔出；注意仪器和线路远离电力线和强电场。
其他工具如下表：
仪器名称
数量
产地
说明
接地摇表
1
进口
万用表
2
国产
水平尺
6
国产
FULKE
1
美国
三、测试人员安排:
技术总负责：吕可（工程师）
项目经理：周勇（工程师）
现场负责： 朱德益（工程师）
其他测试人员不作具体介绍
四系统测试：
测试内容
为保证综合布线系统性能，确认布线系统的元器件性能及安装质量，工程竣工后需按EIA/TIA-568A之TSB-75规定的CAT3标准对三类链路系统进行测试，涉及以下几项内容：
·极性、连续性、短路、断路测试及长度
·信号全程衰减测试
·信号近、远串音衰耗测试
·结构回转衰耗SRL
·特性阻抗
·传输延时
·测试指标规定如下表：
综合布线系统数据电缆必须满足或高于以下指标：
综合布线系统数据电缆连接设备必须满足或高于以下指标：
综合布线系统数据信道测试应满足或高于以下指标：
综合布线系统数据永久链路测试应满足或高于以下指标：
综合布线系统数据链路延迟和延迟偏移测试应满足或高于以下指标：
注：Fepuency为频率，Cable Propagation Delay为电缆传输延时，Connector propagation delay 为连接器传输延时，Channel propagation delay为通道链路延时，Permanent link propagation delay为永久链路延时。
综合布线系统光缆的传输特性参数：
光纤系统的测试
测试项目：
连通性测试
全程衰减及ST/SC连接头衰减测试
具体测试方法如下：
1）多模光纤水平子系统需要测试端的参数；
2）沿一个方向在波长850nm或1300nm处测试衰耗值：
3）多模光纤主干系统及混合方式需要测试的参数；
4）沿一个方向在波长850nm及1300nm处测试衰耗值
5）单模光纤水平子系统需要测试端的参数；
（注：由于不同方向的测试的数值之差，一般会很小，并且多半由测试仪器的精度或测试手法而引起，所以单方向测试已足够而水平子系统的距离标准极限很短（90米），所以其在不同波长处测试值的差别不大，因而单波长测试已足够。
62.5um多模光纤系统
62.5um多模光纤损耗公式
l1）光纤线缆的损耗=光纤线缆长度（km）×(3.40dB/km在850nm处或 1.00dB/k在1300nm处)
l2）耦合器的衰耗(ST或SC连接器)=(连接器的数目×0.39dB)+0.42dB
l3）耦合器的衰耗(LC连接器)= (连接器的数目×0.14dB)+0.24dB
4）光熔接头的衰耗值(CSL或熔接)=接头数目×0.30dB
l光功率比校正值如下表：
计划所用时间
根据测试内容和工作量，完毕测试需用5个公历日。
