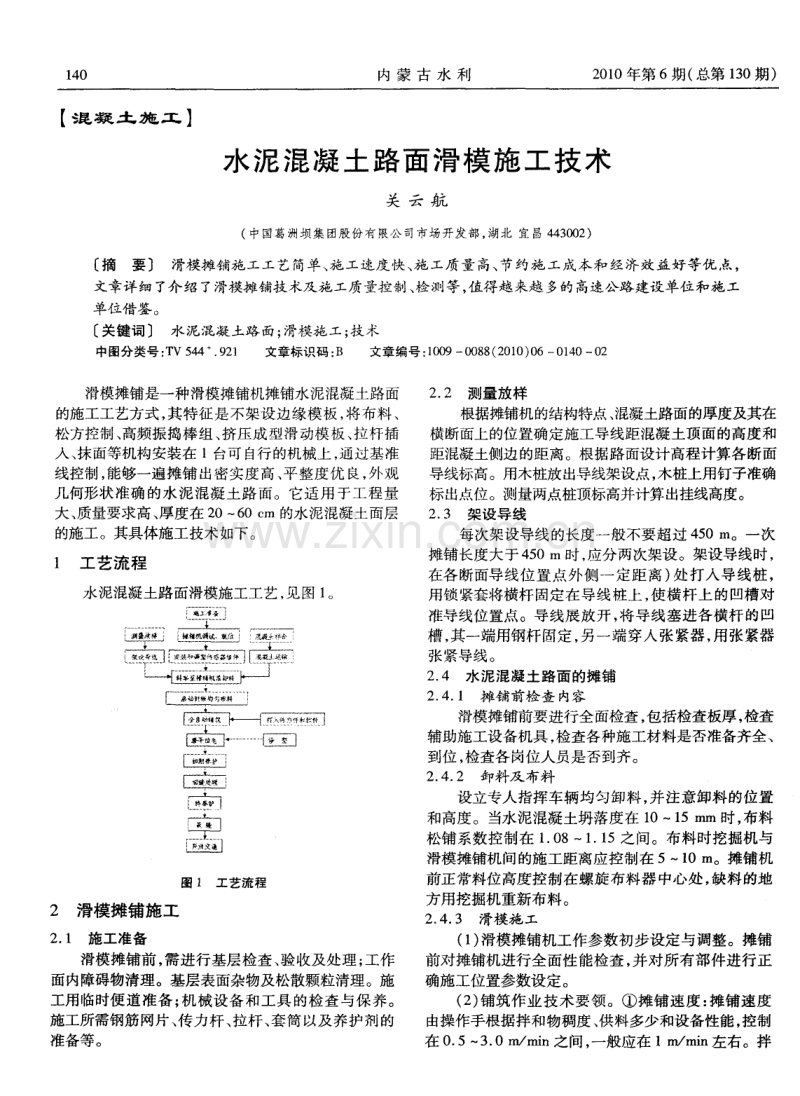

1 4 0 内 蒙 古 水 利 2 0 1 0年第 6期 ( 总第 1 3 0期 ) 【 混 凝土施工 】 水泥混凝土路面滑模施工技术 关 云 航 ( 中国葛洲坝集团股份有限公司市场开发部 ， 湖北 宜昌 4 4 3 0 0 2 ) [ 摘要] 滑模摊铺2 ~ ． 7 - 工艺简单、 施工速度快、 施工质量 高、 节约施3 - - 成本和经济效益好等优点， 文章详细了介绍 了滑模摊铺技术及施工质量控制、 检测等， 值得越来越 多的高速公路建设单位和施工 单位借 鉴 。 [ 关键词] 水泥混凝土路 面； 滑模施工； 技术 中图分类号 ： T V 5 4 4 ． 9 2 1 文章标识码 ： B 文章编号 ： 1 0 0 9—0 0 8 8 ( 2 0 1 0 ) 0 6—0 1 4 0— 0 2 滑模摊铺是一种滑模摊铺机摊铺水泥混凝土路面 的施工工艺方式 ， 其特征是不架设边缘模板 ， 将布料、 松方控制、 高频振捣棒组 、 挤压成型滑动模板、 拉杆插 入 、 抹 面等机构 安装在 1 台可 自行 的机械 上 ， 通过基 准 线控制 ， 能够一遍摊铺 出密实度高、 平整度优 良， 外观 几何形状准确的水泥混凝 土路面。它适用于工程量 大、 质量要求高、 厚度在 2 0～ 6 O e l ／ 1 的水泥混凝土面层 的施工。其具体施工技术如下。 1 工艺流程 水泥混凝土路 面滑模施工工艺， 见图 1 。 垦 苎 璺 ； ； 塑 ! 堡 ： 堕 垡 曼 塑 堡 一 ． — ．! —一 ． ．— —．．．． t— ． ．一 —————． -． —一 墨 习童墨壹囊习 压燕 L — — 一 —- ． j [ ：． 兰 壶至 巫：： ：j t 区 卜— 面i ] 由一 ⋯一 一回 图 1工 艺 流 程 2 滑模摊铺施工 2 ． 1 施工准备 滑模摊铺前 ， 需进行基层检查、 验收及处理 ； 工作 面内障碍物清理。基层表面杂物及松散颗粒清理。施 工用临时便道准备 ； 机械设备和工具 的检查与保养。 施工所需钢筋网片、 传力杆、 拉杆、 套筒以及养护剂的 准备等。 2 ． 2 测量放 样 根据摊铺机的结构特点 、 混凝土路面的厚度及其在 横断面上的位置确定施工导线距混凝土顶面的高度和 距混凝土侧边的距离。根据路面设计高程计算各断面 导线标高。用木桩放出导线架设点， 木桩上用钉子准确 标出点位。测量两点桩顶标高并计算出挂线高度。 2 ． 3架 设导线 每次架设导线的长度一般不要超过 4 5 0 m。一次 摊铺长度大于 4 5 0 m时， 应分两次架设 。架设导线时 ， 在各断面导线位置点外侧一定距离 ) 处打入导线桩 ， 用锁紧套将横杆固定在导线桩上 ， 使横杆上的凹槽对 准导线位置点。导线展放开 ， 将导线塞进备横杆的凹 槽 ， 其一端用钢杆固定 ， 另一端穿入张紧器 ， 用张紧器 张紧导线 。 2 ． 4 水 泥混凝 土路 面的摊 铺 2 ． 4 ． 1 摊 铺前检 查 内容 滑模摊铺前要进行全面检查 ， 包括检查板厚， 检查 辅助施工设备机具 ， 检查各种施工材料是否准备齐全、 到位 ， 检查各岗位人员是否到齐。 2 ． 4 ． 2 卸料及 布 料 设立专人指挥车辆均匀卸料， 并注意卸料的位置 和高度。当水泥混凝土坍落度在 1 0～1 5 I n l T l 时 ， 布料 松铺系数控制在 1 ． 0 8—1 ． 1 5之间。布料时挖掘机与 滑模摊铺机间的施工距离应控制在 5—1 0 m。摊铺机 前正常料位高度控制在螺旋布料器中心处 ， 缺料 的地 方用挖掘机重新布料。 2． 4． 3滑模 施 工 ( 1 ) 滑模摊铺机工作参数初步设定与调整。摊铺 前对摊铺机进行全面性能检查 ， 并对所有部件进行正 确施工位置参数设定。 ( 2 ) 铺筑作业 技术要领。① 摊铺 速度 ： 摊铺速度 由操作手根据拌和物稠度 、 供料多少和设备性能， 控制 在 0 ． 5— 3 ． 0 m ／ mi n之间 ， 一般应在 1 m／ mi n左右。拌 水泥混凝土路面滑模施工技术关云航 1 4 1 和物稠度发生变化时 ， 应先调振捣频率， 后改变摊铺速 度。②振捣频率控 制： 正 常摊铺时， 振捣频率控制在 9 0 0 0 r ／ m i n左右 ； 同时根据混凝 土的稠度大小 ， 随时 调整振捣或摊铺机 的行走速度。混凝 土偏稀 时， 适 当 降低振捣频 率， 加快摊铺 速度 ， 但不 能小于 6 0 0 0 r ／ ra i n ； 混凝土偏干时 。 适 当加大振捣 频率 ， 减 慢摊铺速 度 ； 摊铺机起步时 ， 先开启振捣棒振捣 2～ 3 mi n ， 再缓 慢平稳推进 。③拉杆钢筋植入 ： 不同型号的摊铺机所 采用的拉杆植入装置也不尽相 同， 有前 植式也有后植 式。前值一般为液压式 自动装置 ， 后植 一般为振动压 叉 自动装置。滑模摊铺机一次性摊铺单幅路宽 ， 应在 摊铺机上对应纵缝位置配置机后拉杆 自动打入装置 ， 采 用振 动压叉 将拉 杆 钢 筋 压人 路 面混 凝 土 中 的形 式 。 ④传力杆钢筋植入 ： 缩缝传力钢筋工作原理与拉杆植 人钢筋相同。压入之前 由专人把钢筋全部摆好 ， 当摊 铺机行至横 向缩缝位置 时， 一并 压人混凝 土面板 中。 ⑤} 昆 凝土面板的修整： 滑模摊铺机具有抹光器进行 自 动抹平 ， 来消除表面气孔或麻面类 的缺陷 ， 故面板原则 上应不再修整。当表 面出现缺陷时 ， 需 由人工用小 型 抹平器进行抹平 、 精整， 但不允许在整个表 面加薄层修 补路面。当两侧边出现倒边 、 塌边 、 溜肩现象时 ， 由人 工用支侧模 的方法 ， 对边 缘进 行相应的补料、 修整， 并 检查横坡 ， 最后用沾水的小拖布恢复微观构造。⑥ 出 现横向拉裂现象 ， 应检查 混合料是否过于于硬 、 离析 、 集料过大 、 速度过快， 频率不够造成的。若倒角或前仰 角过 大 ， 也 可能 出现 拉 裂 现象 。混合 料干 硬 或 停 机 等 料时间较长， 起 步摊铺 速度过快 ， 也 可能 出现拉 裂现 象。⑦面层砂浆控制 ： 施工时确保 面层砂浆厚度控制 在 2 m m左 右 ， 若厚度过大会使成型后 的水泥混凝土 路面出现龟裂现象。⑧混凝土供应不上或拌和楼 出现 故障， 停机等料时间不得超过当时气温下混凝土初凝 时间的2 ／ 3 。⑨滑模 摊铺 的路 面应该是表 面平滑 ， 几 何形状规则 ， 无麻面、 拉裂 、 塌边 、 溜肩等病害现象。 2 ． 5 初期 养护 混凝土摊铺并修整完后 ， 应立即喷洒养护剂 ， 养护 剂喷量不少于 0 ． 3 5 k g ／ m ， 以保证成膜厚度。喷洒应 均匀 ， 厚度 一致 ， 颜 色 一致 。 2 ． 6 混凝土 面板 的切 缝处 理 切缝宜在 1 8 0～3 0 0 ℃ h之间进 行， 但最长时问 不得超过 2 4 h 。切缝过程中不得造成啃边现象。 2 ． 7 混 凝土 面板 的终期 养生 锯缝完成后， 在面板表面洒水 ， 然后盖上保湿膜和 养护薄膜 ， 薄膜搭接宽度不小于 4 0 e m， 并在周边和搭 接处用沙土以方格的形式将养护薄膜压住 ， 以防止被 风吹起。养生期间严禁一切通行 ， 只有强度达到 4 0 ％ 以上时( 约 6～ 8 h ) ， 才允许人员通行。 2 ． 8嵌缝 嵌缝应及时。嵌缝时首先清除缝 内泥土、 杂质， 缝 内浮灰吹尽 ， 确保缝 内无水 、 缝 口干燥。然后采用专用 工具按照嵌缝材料使用说明书要求嵌缝 。 2 ． 9 特殊气候的施工措施 水泥混凝土路面铺筑期 间， 遇有影响路面施工质 量的天气时， 应暂停施工或采用必要 的防范措施 ， 制订 特殊气候的施工方案。风天施工时， 采取加大养生剂 剂量和喷洒次数的措施 ， 防止塑性收缩开裂。施工现 场气温高于 3 0 c C， 拌和物摊铺温度在 3 0～ 3 5 c C， 同时， 空气相对湿度小于 8 0 ％时， 混凝土路 面按高温季节施 工规定进行。 如遇有下列情况 ， 必须停止施工 ： 现场降雨或风力 大于 6级 ， 风速在 l 0 ． 8 m ／ s以上天气 ； 现场气 温高于 4 0 。 C或拌和物摊铺温度高于 3 5 ℃ ， 施工现场连续 5昼 夜平均气温低于 5 q C， 夜间最低气温低于 一3 ℃。 3 质 量控制 3 ． 1 基 准线 的质量 监控 滑模摊铺机靠两侧的基准线通过 4个水平传感器 和 2个纵向传感器确定摊铺方 向和摊铺平面 ， 拉线精 度达到规定要求是保证摊铺出符合设计技术指标的面 板的必要条件。拉线精度应从宏观和局部两方面进行 控制。在宏观控制上 ， 将合 同段 内的控 制点进行复测 加 密 ， 控 制点 间距一 般 以 2 0 0 m 左 右 为佳 。在 局部 施 工控制上应注意 以下几点 ： ①精确测设 出路 中线点。 为了防止拉线挠度过大， 保证拉线精度 ， 在平面直线段 上一般每 1 0 m一个点 ， 圆曲线加密到 5 m， 缓 和曲线 和纵断面竖曲线段 5～1 0 m。②线形放样。根据摊铺 机侧模到传感器 的距离及 路面板宽度定 出拉线点位 置。③根据定出的拉线点 ， 用 电锤或大锤 牢固固定拉 线桩 ， 必须对拉线桩上 的锁定块一一进行检查。④用 紧线器张拉基准线 。 3 ． 2混凝土浇筑过程中的质量监控 技术人员进行详细 的技术交底 ， 使现场施工的每 个工人都能明确施工过程 中应 注意 的事项 ； 混凝土的 施工应尽 量避 免夏季 中午高温或冬季低温施工 时间 段 ， 确保混凝土施工质量 ； 在混凝土浇筑施工过程中做 好现场坍落度 的检测 和按照有关 规范进行试 块 的留 置 ； 现场管理人员应随时检查摊铺机 的工作状况。 3 ． 3 混凝土面层质量自检 在每道工序进行质量监控的情况下 ， 还应对 已完 工 的路面外观进行检查 ， 测量几何尺寸与设计文件进 行核对。 ( 编校 ： 杨亚军 ) 收稿 日期 ： 2 0 1 0—1 1—1 5 作者简介 ： 关云航 ( 1 9 7 1 一) ， 男， 高级工程师， 现从事工程 施 工设 计 。
