煤矿井下供电电缆安全检查表.docx

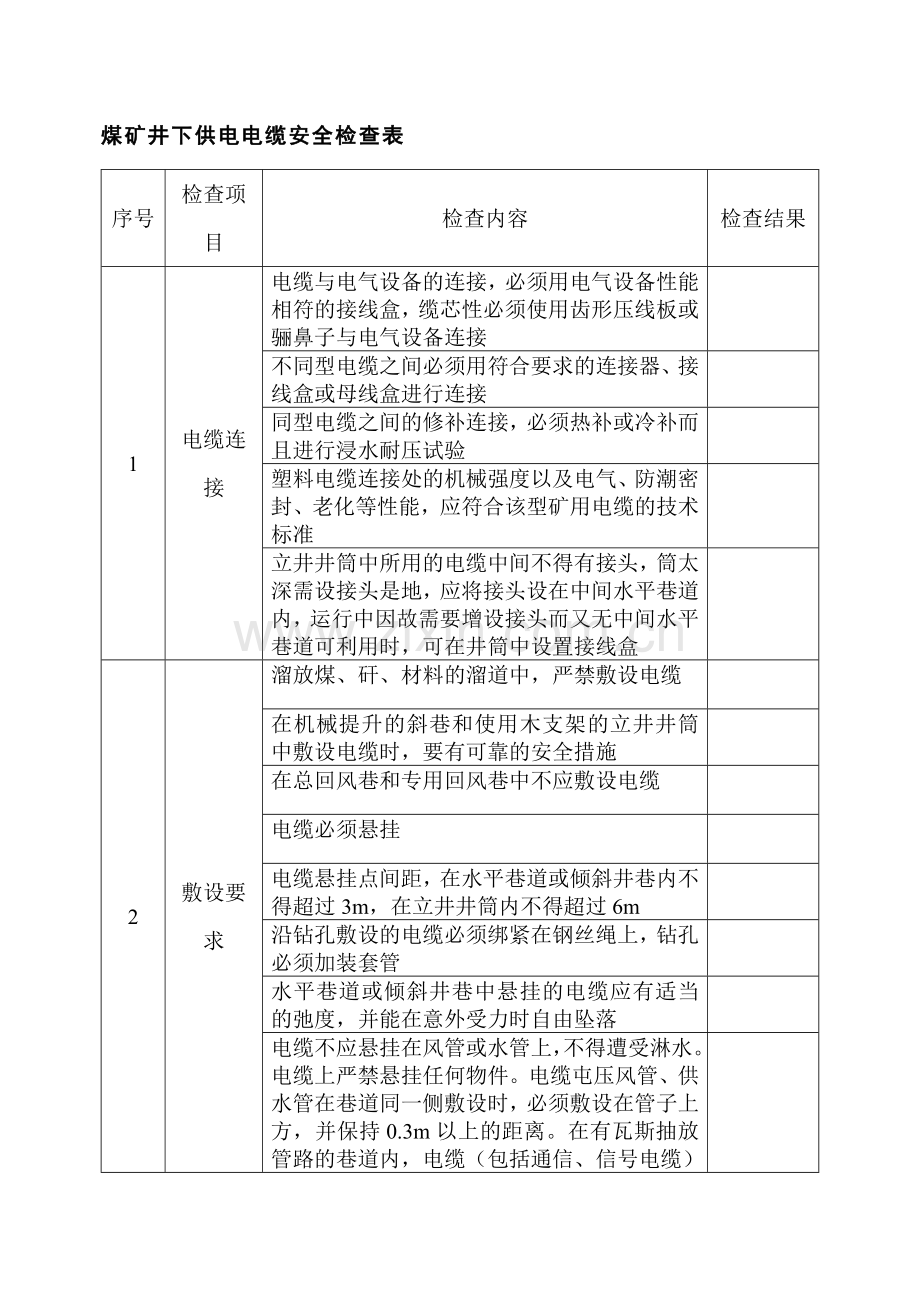

煤矿井下供电电缆安全检查表
序号
检查项目
检查内容
检查结果
1
电缆连接
电缆与电气设备的连接，必须用电气设备性能相符的接线盒，缆芯性必须使用齿形压线板或骊鼻子与电气设备连接

不同型电缆之间必须用符合要求的连接器、接线盒或母线盒进行连接

同型电缆之间的修补连接，必须热补或冷补而且进行浸水耐压试验

塑料电缆连接处的机械强度以及电气、防潮密封、老化等性能，应符合该型矿用电缆的技术标准

立井井筒中所用的电缆中间不得有接头，筒太深需设接头是地，应将接头设在中间水平巷道内，运行中因故需要增设接头而又无中间水平巷道可利用时，可在井筒中设置接线盒

2
敷设要求
溜放煤、矸、材料的溜道中，严禁敷设电缆

在机械提升的斜巷和使用木支架的立井井筒中敷设电缆时，要有可靠的安全措施

在总回风巷和专用回风巷中不应敷设电缆

电缆必须悬挂

电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m，在立井井筒内不得超过6m

沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管

水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落

电缆不应悬挂在风管或水管上，不得遭受淋水。电缆上严禁悬挂任何物件。电缆屯压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧

高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大小0.1m。高压电缆之间、低压电缆之间的距离不得小于50mm

3

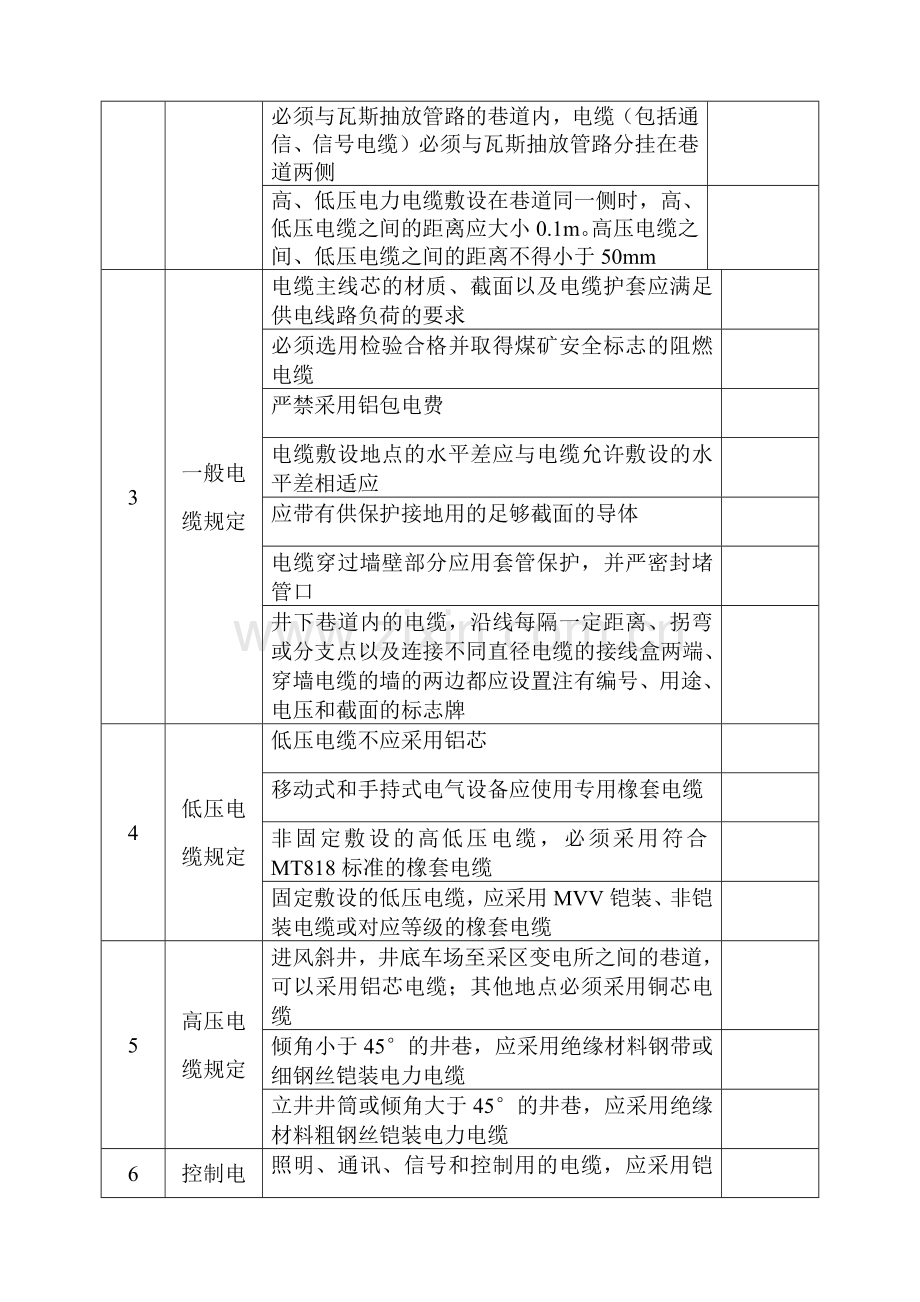

一般电缆规定
电缆主线芯的材质、截面以及电缆护套应满足供电线路负荷的要求

必须选用检验合格并取得煤矿安全标志的阻燃电缆

严禁采用铝包电费

电缆敷设地点的水平差应与电缆允许敷设的水平差相适应

应带有供保护接地用的足够截面的导体

电缆穿过墙壁部分应用套管保护，并严密封堵管口

井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌

4
低压电缆规定
低压电缆不应采用铝芯

移动式和手持式电气设备应使用专用橡套电缆

非固定敷设的高低压电缆，必须采用符合MT818标准的橡套电缆

固定敷设的低压电缆，应采用MVV铠装、非铠装电缆或对应等级的橡套电缆

5
高压电缆规定
进风斜井，井底车场至采区变电所之间的巷道，可以采用铝芯电缆；其他地点必须采用铜芯电缆

倾角小于45°的井巷，应采用绝缘材料钢带或细钢丝铠装电力电缆

立井井筒或倾角大于45°的井巷，应采用绝缘材料粗钢丝铠装电力电缆

6
控制电缆规定
照明、通讯、信号和控制用的电缆，应采用铠装或非铠装通讯电缆，橡套电缆或MVV型塑电缆

7
其他检查项
特种作业人员必须按国家有关规定培训合格，取得操作资格证书

每班检查橡套电缆避免水淋、撞击、挤压和炮崩，发现损伤及时处理
