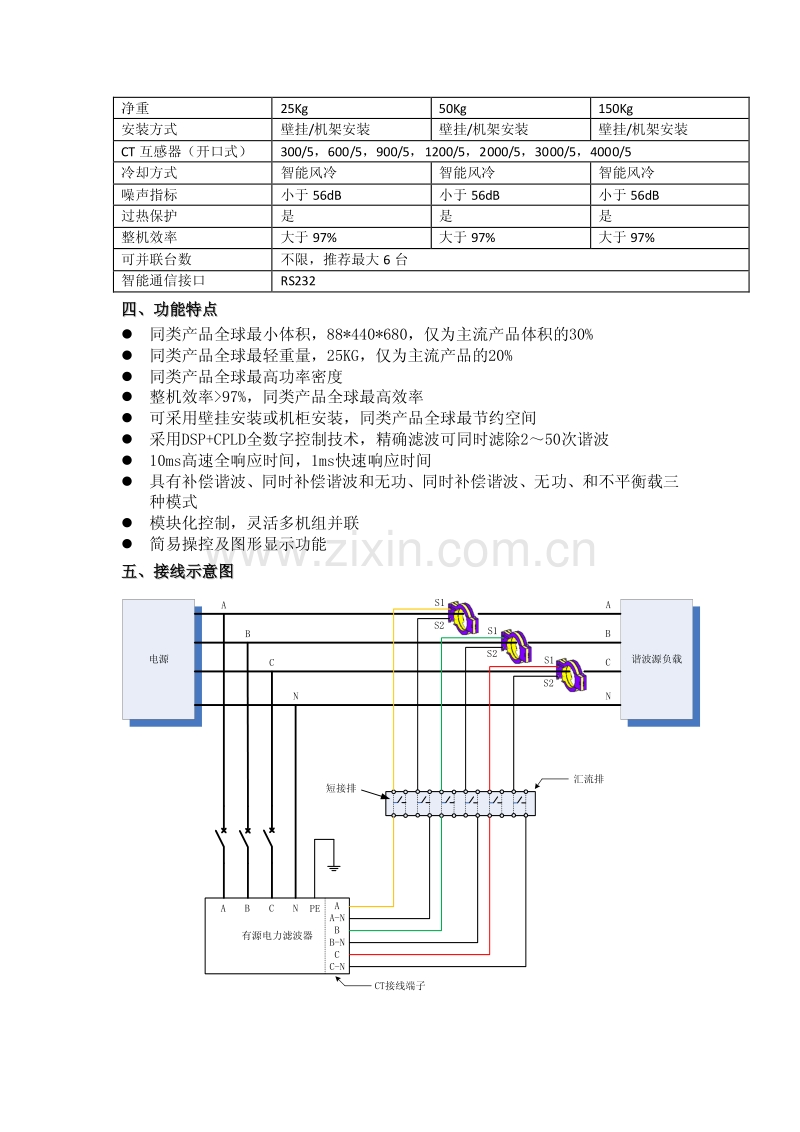

KYYLB 型型有源电力滤波器有源电力滤波器 一一一一、产产产产品品品品概概概概述述述述 随着工业自动化水平的提高，整流器、变压器、变频器等非线性设备的大 量使用，大量的谐波注入电网，使电网的电压、电流波形畸变，电能质量恶化。 致使电力设备损耗增加，温度上升，绝缘速度老化，缩短设备的使用寿命等， 目前，用户系统对谐波标准要求越高，对无源滤波器而言，就是滤波支路增 多，其硬件造价几乎是以指数速率增长的。而对有源滤波器而言，主要是增加控 制的难度和复杂度，硬件的造价基本不受影响。在配电环境日益复杂和电能质量 要求越来越严格今天，有源滤波器作为谐波消除装置的优点越来越突出 坤友电气根据市场的需求，研制出KYYLB型有源电力滤波器，装置通过外部 电流互感器，实时检测负载电流，并通过内部DSP计算，提取出负载电流的谐波 成分，然后通过PWM信号发送给内部IGBT，控制逆变器产生一个和负载谐波电流 大小相等，方向相反的谐波电流注入到电网中，达到滤除谐波、净化电网电流、 改善电能质量的目的。 二二二二、型型型型号号号号说说说说明明明明及及及及产产产产品品品品外外外外形形形形 三三三三、技技技技术术术术参参参参数数数数 产品 KYYLB0.4-50 KYYLB0.4-100 KYYLB0.4-300 额定滤波电流 50A 100A 300A 额定电压 AC400V20% AC400V20% AC400V20% 频率 50Hz10% 50Hz10% 50Hz10% 防护等级 IP20 IP20 IP20 外形尺寸 （高宽深） 88440680mm 176440680mm 530440680mm KYYLB 接线方式:3-三相三线 4-三相四线 额定电流(A) 额定电压(kV) 企业代号 -/ 有源滤波器 净重 25Kg 50Kg 150Kg 安装方式 壁挂/机架安装 壁挂/机架安装 壁挂/机架安装 CT 互感器（开口式） 300/5，600/5，900/5，1200/5，2000/5，3000/5，4000/5 冷却方式 智能风冷 智能风冷 智能风冷 噪声指标 小于 56dB 小于 56dB 小于 56dB 过热保护 是 是 是 整机效率 大于 97% 大于 97% 大于 97% 可并联台数 不限，推荐最大 6 台 智能通信接口 RS232 四四四四、功功功功能能能能特特特特点点点点 同类产品全球最小体积，88*440*680，仅为主流产品体积的30% 同类产品全球最轻重量，25KG，仅为主流产品的20% 同类产品全球最高功率密度 整机效率97%，同类产品全球最高效率 可采用壁挂安装或机柜安装，同类产品全球最节约空间 采用DSP+CPLD全数字控制技术，精确滤波可同时滤除250次谐波 10ms高速全响应时间，1ms快速响应时间 具有补偿谐波、同时补偿谐波和无功、同时补偿谐波、无功、和不平衡载三 种模式 模块化控制，灵活多机组并联 简易操控及图形显示功能 五五五五、接接接接线线线线示示示示意意意意图图图图 电源电源谐波源负载谐波源负载 有源电力滤波器有源电力滤波器 A A N N C C B B A A A A- -N N B B B B- -N N C C C C- -N N A A N N C C B B S S1 1 S S2 2 S S1 1 S S2 2 S S1 1 S S2 2 CTCT接线端子接线端子 汇流排汇流排 A AB BC CN N 短接排 PEPE 六六六六、滤滤滤滤波波波波效效效效果果果果示示示示意意意意图图图图 治理前治理前 治理后治理后
