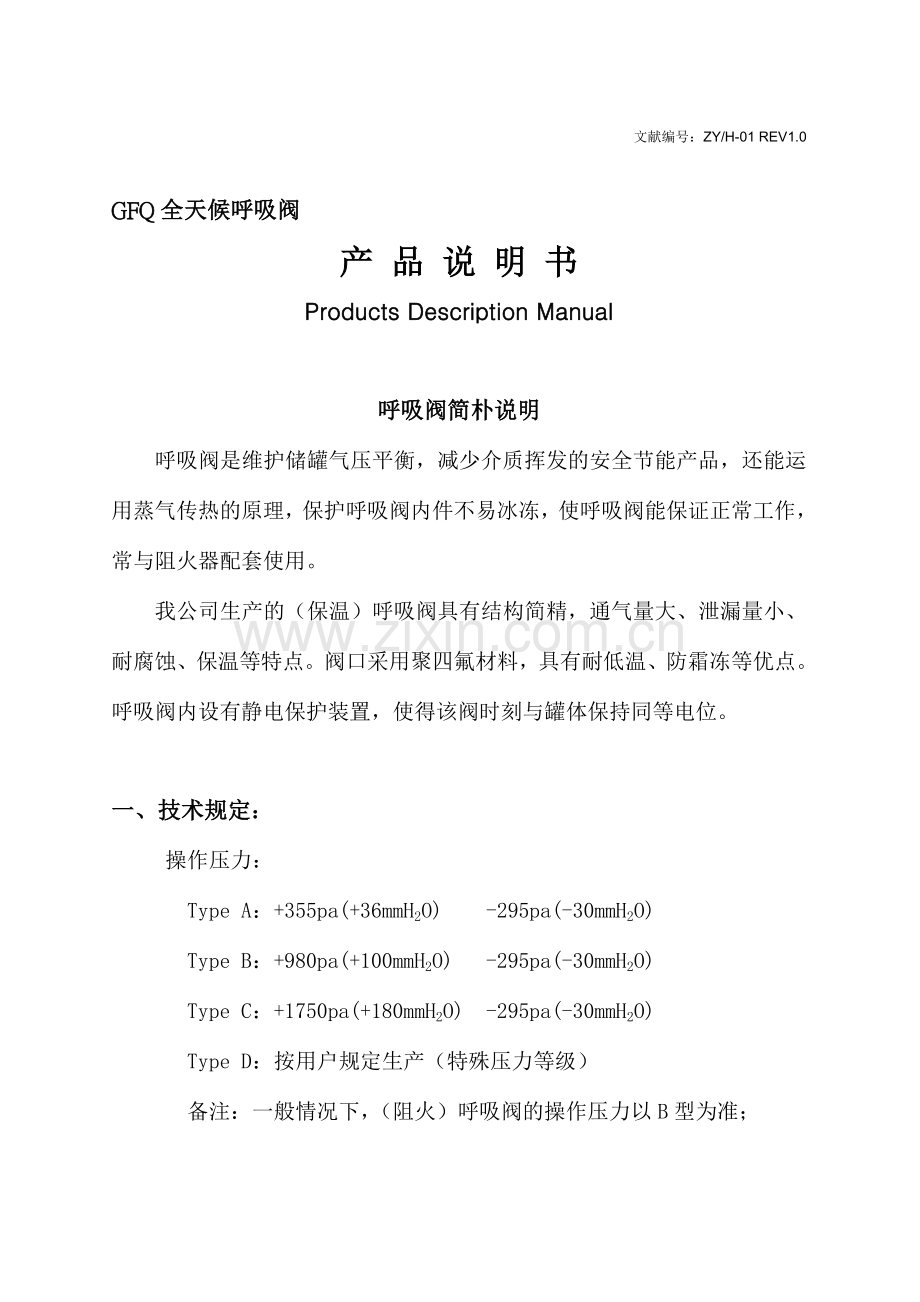

文献编号：ZY/H-01 REV1.0

GFQ全天候呼吸阀
产 品 说 明 书
Products Description Manual

呼吸阀简朴说明
呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，还能运用蒸气传热的原理，保护呼吸阀内件不易冰冻，使呼吸阀能保证正常工作，常与阻火器配套使用。
我公司生产的（保温）呼吸阀具有结构简精，通气量大、泄漏量小、耐腐蚀、保温等特点。阀口采用聚四氟材料，具有耐低温、防霜冻等优点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。

一、技术规定：
操作压力：
Type A：+355pa(+36mmH2O) -295pa(-30mmH2O)
Type B：+980pa(+100mmH2O) -295pa(-30mmH2O)
Type C：+1750pa(+180mmH2O) -295pa(-30mmH2O)
Type D：按用户规定生产（特殊压力等级）
备注：一般情况下，（阻火）呼吸阀的操作压力以B型为准；

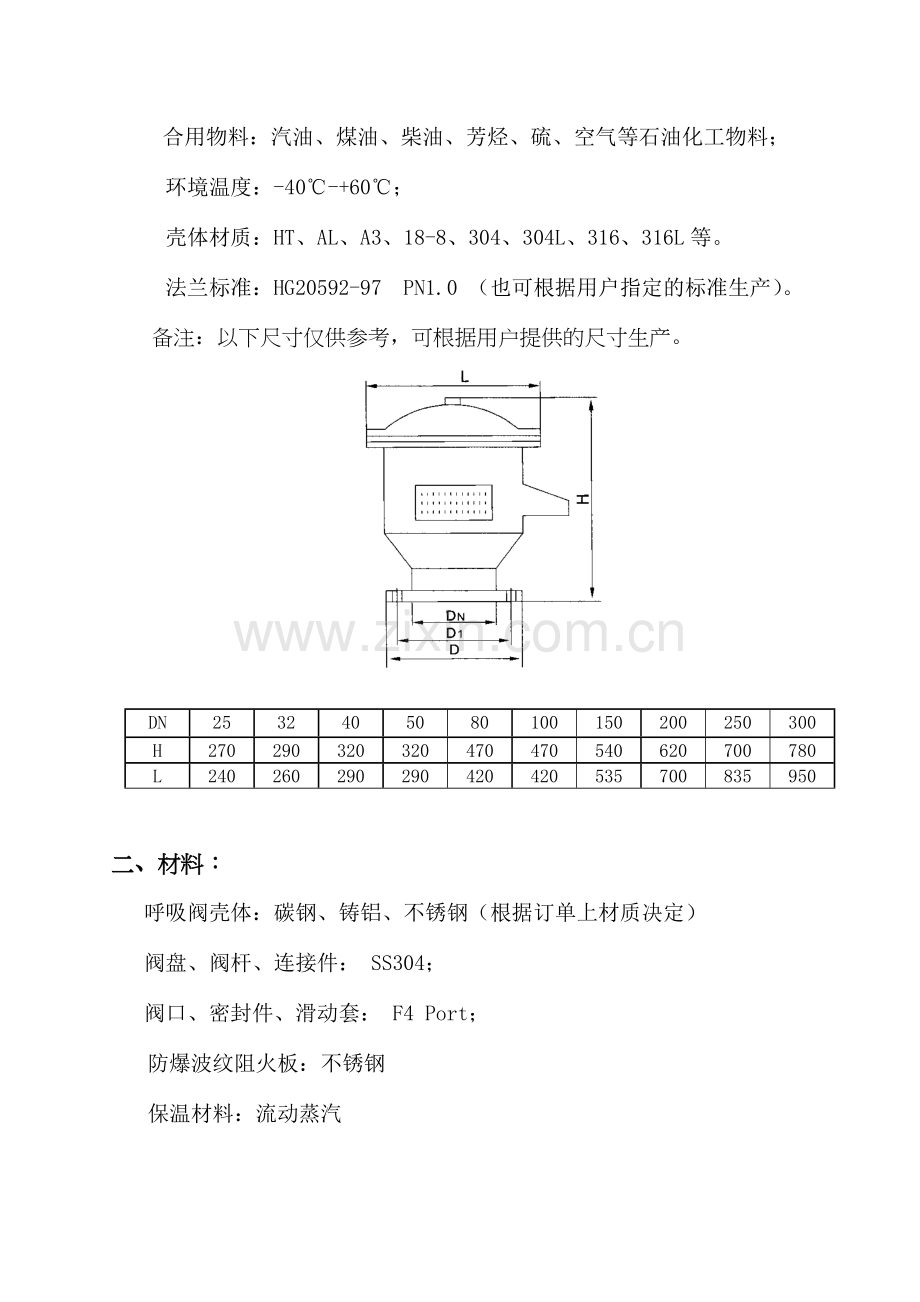

合用物料：汽油、煤油、柴油、芳烃、硫、空气等石油化工物料；
环境温度：-40℃-+60℃；
壳体材质：HT、AL、A3、18-8、304、304L、316、316L等。
法兰标准：HG20592-97 PN1.0 （也可根据用户指定的标准生产）。
备注：以下尺寸仅供参考，可根据用户提供的尺寸生产。

DN
25
32
40
50
80
100
150
200
250
300
H
270
290
320
320
470
470
540
620
700
780
L
240
260
290
290
420
420
535
700
835
950

二、材料：
呼吸阀壳体：碳钢、铸铝、不锈钢（根据订单上材质决定）
阀盘、阀杆、连接件： SS304；
阀口、密封件、滑动套： F4 Port；
防爆波纹阻火板：不锈钢
保温材料：流动蒸汽
三、制造和验收标准：
SY/T0511.1-2023 GB5908-2023

四、呼吸阀性能及特点：
1、呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。
2、保温呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为-40℃时，通过24小时的冷冻后，其阀盘启动压力符合工作压力规定，（允许压差正负20pa）。
3、呼吸阀的阀盘部件动作时，灵敏度高，动作完毕后，保证密封。
4、呼吸阀阀内留有足够的空间，保证储罐的通气量。
5、呼吸阀没达成工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥220mm，其泄漏量≤0.4m3/h；当（阻火）呼吸阀达成了工作压力以后：阀盘立即启动，保证储罐正常的通气规定。
6、保温（阻火）呼吸阀的通气量资料表、阻火呼吸阀公称通径计算公式：
（1）通气量资料表

公称通径

50
80
100
125
150
200
250
300
350
压力等级
通气量(m3/h)
A
+355
-295
18
16
23
16
45
35
90
75
190
160
340
280
550
450
820
760
1050
910
B
+980
-295
21
16
27
16
55
35
100
75
200
160
380
280
600
450
900
760
1130
910
C
+1750
-295
26
40
32
20
85
35
140
75
280
160
500
280
800
450
1150
760
1150
910

五、试压检测
1、检测准备将保温（阻火）呼吸阀对的地安装在实验台上，装置不应有泄漏现象，测试管内壁应平整光滑
2、检测介质
保温（阻火）呼吸阀启动压力、通气量、泄漏量的检测介质为空气，其绝对压力为0.1Mpa，温度为20℃，相对湿度为50%，密度为1.2kg/m3（无蒸气保温情况下），空气不是此状态时，应换算成此状态的气体。阻火呼吸阀阀体压力的检测介质为5-35 ℃清水。
3、气压检测
先按四（5）之标准检测其泄漏量，然后按四（3）、四（4）之规定逐台检测其灵敏度及通气量。
4、水压检测阻火呼吸阀进行水压实验的压力为0.2Mpa，保压时间为10min，
试压结构应符合四（1）之规定。
5、压力检测将（阻火）呼吸阀安装在储气罐接管法兰上，调节阀门，使储气罐内的压力逐步升高或减少，将阀盘调整到使其处在启动状态，由连通的微压计上读出压力值，每分钟读值一次，然后再将阀盘分别转动90°、180°，反复上述实验，每一工况反复三次，取其平均值，实验结果应符合四（2）、四（3）之规定。
6、泄漏量检测
泄漏量检测的压力为0.75倍的操作压力，该值由微压计上读值。泄漏量的值由流量计上读值（流量计的精度为0.5-1.0级）每分钟读各测量值一次，共读三次，取其平均值，其结果应符合四（5）之规定；
7、低温检测保温（阻火）呼吸阀将阻火呼吸阀安装在实验架上放入低温箱内，低温箱内的温度降到4-15℃，同时和低温箱内连续输入相对温度不低于70%的常温空气，在阀盘末启动前达成呼吸阀内处结箱，再使低温箱内温度降到-30℃，经24小时恒温，将实验架一侧连接到微压计，另一侧通过存有常温空气的稳压罐与空气动力连接。当呼吸阀的阀盘处在启动状态时，读压力值。反复三次，均符合四（2）之规定；

六、标志 包装
1、每台保温（阻火）呼吸阀都在明显部位固定永久性产品标牌，标牌应符合GB/T13306之规定，并标明：
a、产品名称 b、产品型号 c、操作温度 d、操作压力
e、产品重量 f、出厂编号 g、制造时间 h、使用说明书
2、保温（阻火）呼吸阀非加工表面应涂防锈底漆，外表再涂两遍面漆。涂漆应均匀，色泽光亮，法兰面应涂防锈油脂，并用塑料护盖防护。整体用木箱包装，其包装符合GB/T13384之标准；
3、保温（阻火）呼吸阀存放在有防雨设施的仓库中，在其存和运送时不准倒置；
4、每台保温（阻火）呼吸阀出厂时应附下列文献：
a、产品说明书 b、产品试压检测报告 c、产品合格证

七、呼吸阀的维护与保养
呼吸阀的维护与保养每月一次，冬季每月两次。其方法：先将阀盖轻轻打开，把真空阀盘和压力阀盘取出，检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物，如出现油污和脏物应清除干净，然后装回原位，上下拉动几下，检查启动是否灵活可靠，如发现阀盘有划痕、磨损、蒸等异常现象，应立即更换或与我公司联系，以使及时得到解决。
