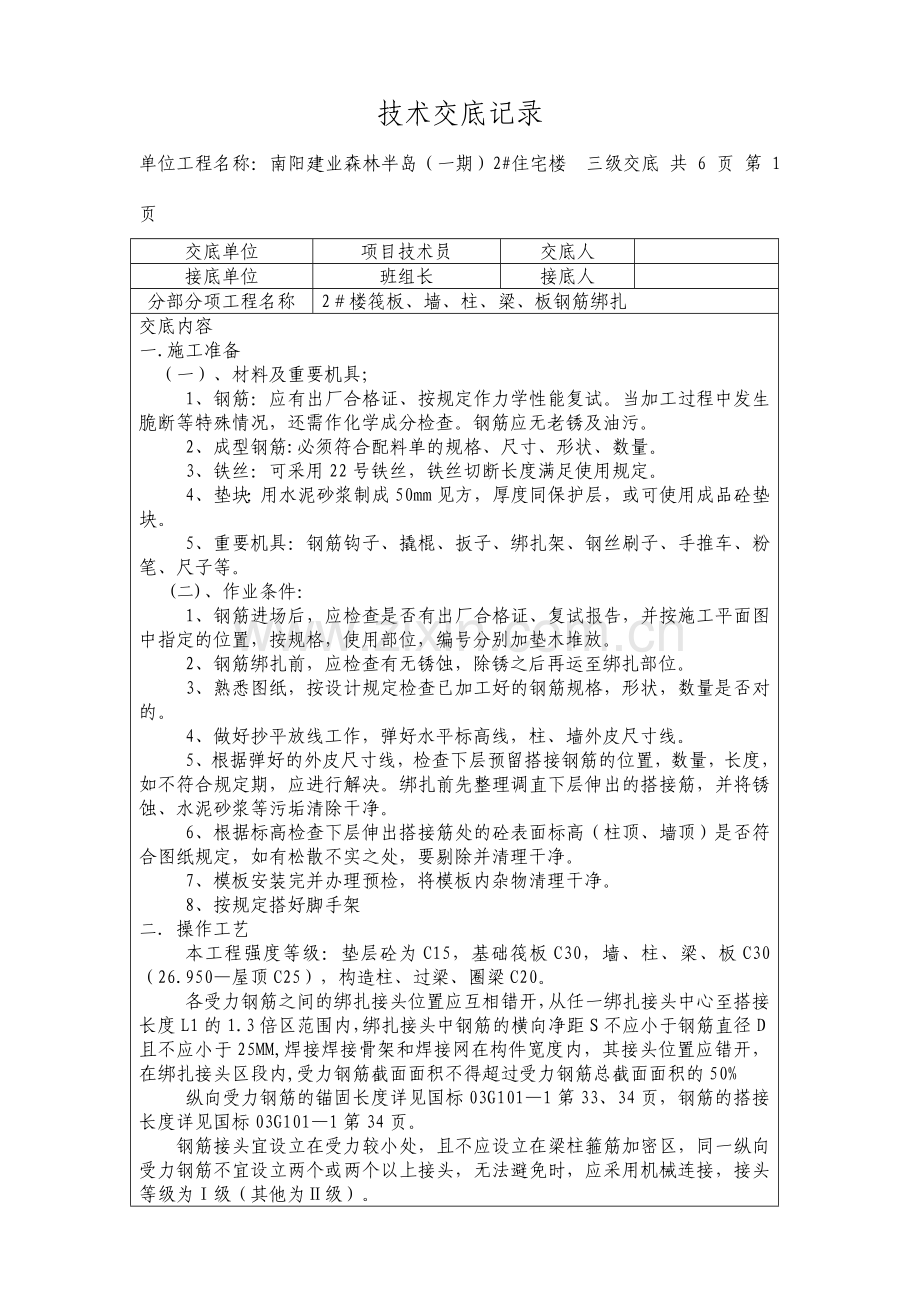

技术交底记录
单位工程名称：南阳建业森林半岛（一期）2#住宅楼 三级交底 共 6 页 第 1 页
交底单位
项目技术员
交底人

接底单位
班组长
接底人

分部分项工程名称
2＃楼筏板、墙、柱、梁、板钢筋绑扎
交底内容
一.施工准备
（一）、材料及重要机具；
1、钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检查。钢筋应无老锈及油污。
2、成型钢筋:必须符合配料单的规格、尺寸、形状、数量。
3、铁丝：可采用22号铁丝，铁丝切断长度满足使用规定。
4、垫块：用水泥砂浆制成50mm见方，厚度同保护层，或可使用成品砼垫块。
5、重要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
(二)、作业条件：
1、钢筋进场后，应检查是否有出厂合格证、复试报告，并按施工平面图中指定的位置，按规格，使用部位，编号分别加垫木堆放。
2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
3、熟悉图纸，按设计规定检查已加工好的钢筋规格，形状，数量是否对的。
4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置，数量，长度，如不符合规定期，应进行解决。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。
6、根据标高检查下层伸出搭接筋处的砼表面标高（柱顶、墙顶）是否符合图纸规定，如有松散不实之处，要剔除并清理干净。
7、模板安装完并办理预检，将模板内杂物清理干净。
8、按规定搭好脚手架
二．操作工艺
本工程强度等级：垫层砼为C15，基础筏板C30，墙、柱、梁、板C30（26.950—屋顶C25），构造柱、过梁、圈梁C20。
各受力钢筋之间的绑扎接头位置应互相错开，从任一绑扎接头中心至搭接长度L1的1.3倍区范围内，绑扎接头中钢筋的横向净距S不应小于钢筋直径D且不应小于25MM,焊接焊接骨架和焊接网在构件宽度内，其接头位置应错开，在绑扎接头区段内,受力钢筋截面面积不得超过受力钢筋总截面面积的50%
纵向受力钢筋的锚固长度详见国标03G101—1第33、34页，钢筋的搭接长度详见国标03G101—1第34页。
钢筋接头宜设立在受力较小处，且不应设立在梁柱箍筋加密区，同一纵向受力钢筋不宜设立两个或两个以上接头，无法避免时，应采用机械连接，接头等级为Ⅰ级（其他为Ⅱ级）。
交接底时间：2023年2月12日
南阳市建设工程质量监督站

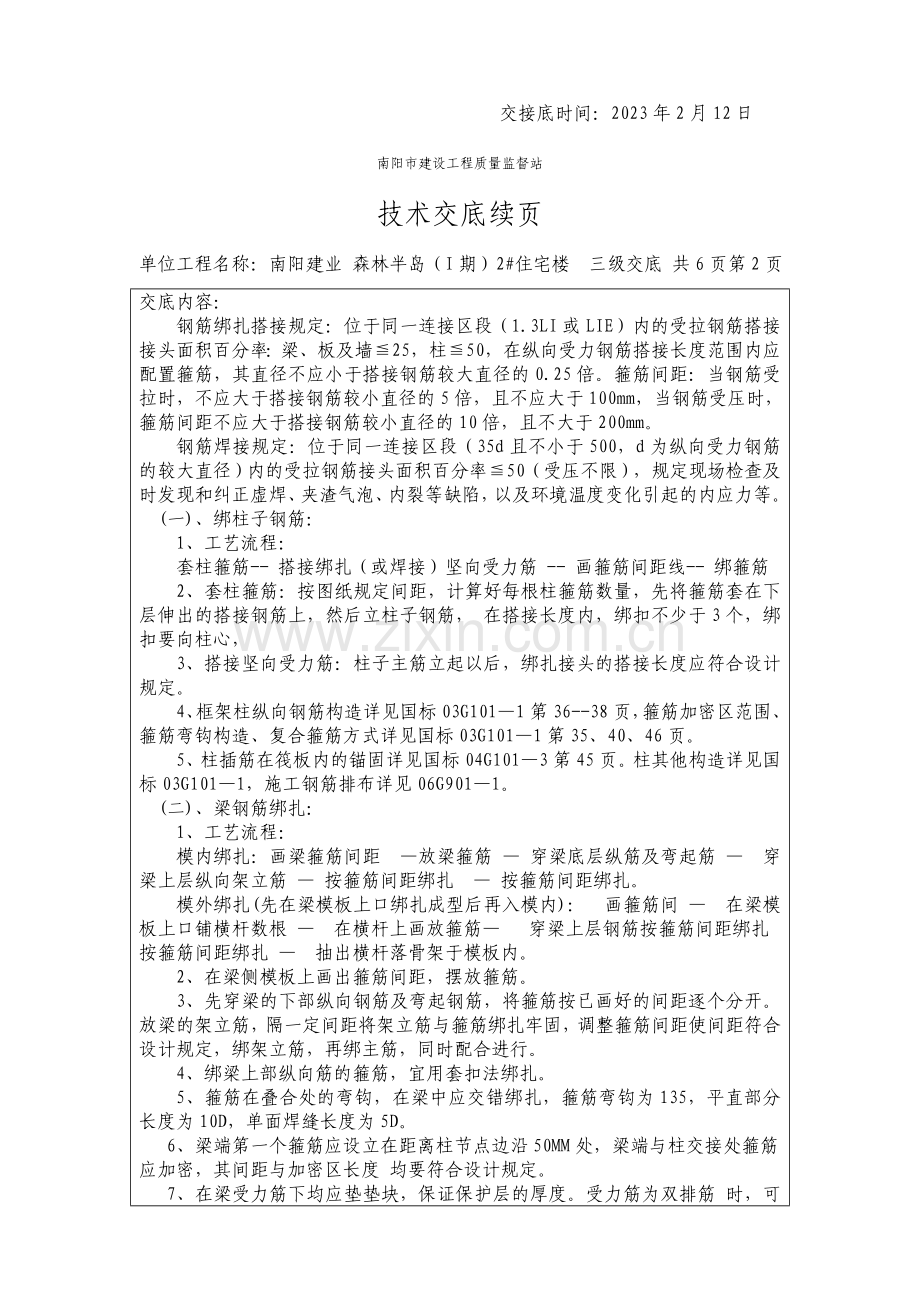

技术交底续页
单位工程名称：南阳建业 森林半岛（I期）2#住宅楼 三级交底 共6页第2页
交底内容：
钢筋绑扎搭接规定：位于同一连接区段（1.3LI或LIE）内的受拉钢筋搭接接头面积百分率：梁、板及墙≦25，柱≦50，在纵向受力钢筋搭接长度范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的0.25倍。箍筋间距：当钢筋受拉时，不应大于搭接钢筋较小直径的5倍，且不应大于100mm，当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的10倍，且不大于200mm。
钢筋焊接规定：位于同一连接区段（35d且不小于500，d为纵向受力钢筋的较大直径）内的受拉钢筋接头面积百分率≦50（受压不限），规定现场检查及时发现和纠正虚焊、夹渣气泡、内裂等缺陷，以及环境温度变化引起的内应力等。
(一)、绑柱子钢筋：
1、工艺流程：
套柱箍筋-- 搭接绑扎（或焊接）坚向受力筋 -- 画箍筋间距线-- 绑箍筋
2、套柱箍筋：按图纸规定间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接钢筋上，然后立柱子钢筋， 在搭接长度内，绑扣不少于3个，绑扣要向柱心，
3、搭接坚向受力筋：柱子主筋立起以后，绑扎接头的搭接长度应符合设计规定。
4、框架柱纵向钢筋构造详见国标03G101—1第36--38页，箍筋加密区范围、箍筋弯钩构造、复合箍筋方式详见国标03G101—1第35、40、46页。
5、柱插筋在筏板内的锚固详见国标04G101—3第45页。柱其他构造详见国标03G101—1，施工钢筋排布详见06G901—1。
(二)、梁钢筋绑扎：
1、工艺流程：
模内绑扎：画梁箍筋间距 —放梁箍筋 — 穿梁底层纵筋及弯起筋 — 穿梁上层纵向架立筋 — 按箍筋间距绑扎 — 按箍筋间距绑扎。
模外绑扎(先在梁模板上口绑扎成型后再入模内)： 画箍筋间 — 在梁模板上口铺横杆数根 — 在横杆上画放箍筋— 穿梁上层钢筋按箍筋间距绑扎 — 按箍筋间距绑扎 — 抽出横杆落骨架于模板内。
2、在梁侧模板上画出箍筋间距，摆放箍筋。
3、先穿梁的下部纵向钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开。放梁的架立筋，隔一定间距将架立筋与箍筋绑扎牢固，调整箍筋间距使间距符合设计规定，绑架立筋，再绑主筋，同时配合进行。
4、绑梁上部纵向筋的箍筋，宜用套扣法绑扎。
5、箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135，平直部分长度为10D，单面焊缝长度为5D。
6、梁端第一个箍筋应设立在距离柱节点边沿50MM处，梁端与柱交接处箍筋
应加密，其间距与加密区长度 均要符合设计规定。
7、在梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排筋 时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规定。
交接底时间：2023年2月12日
南阳市建设工程质量监督站

技术交底续页
单位工程名称：南阳建业 森林半岛（I期）2#住宅楼 三级交底 共6页第3页
交底内容：
8、梁箍筋为四肢箍时，应采用外大箍内小箍的形式，箍筋末端弯钩构造详见国标03G101—1第35页，框架梁端箍筋加密区范围、附加箍筋、梁侧面纵向构造钢筋详见国标03G101—1第62-63页。
9、梁腰部直预埋钢管时，应设立在梁高中间的1/3范围内，套管外径不大于150，平面位置及标高详见梁图。
10、跨度≧4m的梁施工支模时应根据需要按梁跨度的1/1000—3/1000起拱。
11、悬挑构件及跨度大于8m的梁、板底模，当混凝土强度达成100%时方可拆除。
12、框架梁上部通长钢筋应在跨中Ln/3（Ln为净跨）范围连接，框架梁下部筋在支座、上部钢筋在端支座锚固做法详见国标03G101-1第54-56页。
13、梁筋的搭接：搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍，接头不宜位于构件最大弯处。受力区域内I级钢筋绑扎接头的末端应做弯钩（级钢筋可不做弯钩），搭接处应在中心和两端扎牢。接头位置应互相错开，当采用绑扎搭接接头时，在规定搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋 截面面积占受力钢筋总截面面积百分率，受拉区不大于50%。
(三)、板钢筋绑扎：
1、工艺流程：清理模板→　模板上画线 → 绑板下受力筋→　绑负弯矩钢筋。
2、清理模板上的杂物，用粉笔在模板上划好主筋、分布筋间距。按划好的间距，先摆放受力主筋 ，后放分布筋，预埋件、电线管、预留孔等及时配合安装。
3、双向板钢筋放置：短跨方向的钢筋放置于外层，长跨方向的钢筋放置于内层，现浇板施工时，应采用措施保证钢筋位置的对的，如两层筋之间需加钢筋马凳或混凝土垫块，以保证上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。
4、当钢筋长度局限性时，板上部通长钢筋应在Lo/2（Lo为跨度）范围内连接，板下部筋在支座Lo/4范围内连接，端部上部钢筋锚入支座La，下部钢筋锚入支座≧5d且伸入支座中心。
筏板顶部贯通纵筋连接区在支座Lo/4（ Lo为跨度）范围内连接底部贯通纵筋连接区在跨中Lo /3范围连接。具体做法详见国标04G101-3第46页，筏形基础端部与外伸部位钢筋构造详见国标04G101-3第47页。
5、各板角负筋，纵横两个方向必须交叉重叠设立成网格状。
单向板受力钢筋，需按下表规定设立分布钢筋：
板厚
70
80
90
100
110
120
130
140
150
160
170--200
分布筋
φ6@250
φ6@200
φ6@150
φ8@200
φ8@150
注：分布筋面积不应小于受力面积的15%；双向板负筋的架立筋为φ6@250。
交接底时间：2023年2月12日
南阳市建设工程质量监督站

技术交底续页
单位工程名称：南阳建业 森林半岛（I期）2#住宅楼 三级交底 共6页第4页
交底内容：
6、混凝土构件中留洞d（或b）≦300的洞洞边不再另设加强筋，钢筋绕过
洞口不切断，楼板中d（或b）≦300的洞也应预留，位置详相应工种图纸。
7、管道井内钢筋在预留洞口处不得截断，待管道安装后用高一等的微膨胀混凝土局部浇筑。
8、凡板上砌隔墙时，应沿墙下板底部设加强筋，当板块跨≦1500时，212，当板跨1500<L≦2500时，214，加强筋锚固与于两端支座内。
9、板内预埋管线应严格控制在板厚中部，且上下保护层厚度不小于25，预埋管上部无负钢筋时，应沿管线方向设φ6@150，宽450钢筋网片。
11、跨度≧4m的板施工支模时应根据需要按梁跨度的1/1000—3/1000起拱。
12、边梁，板面有高差时，板钢筋锚固大样见图纸结施2图5。
13、在钢筋的下部垫好砂浆试块，间距1.0M .垫块的厚度等于保护层的厚的厚度，应满足设计规定。
(四)、剪力墙钢筋绑扎：
1．本工程剪力墙底部加强区高度为基础顶—8.950m（四层楼面），各部位均设立构造边沿构件。
2．剪力墙水平钢筋位于外侧，竖向钢筋位于内侧（地下室除外），剪力墙水平、竖向分布筋均为双排。
3、剪力墙洞口补强钢筋构详见国标03G101—1第53页，洞口补强钢筋如下表
矩形洞口长边尺寸L， 圆形洞直径D

配筋
L,D≦300
412×2
300<L,D≦800
414×2
L,D>800
洞口上下暗梁高400，主筋416，箍筋φ8@200（2）
洞口两侧暗柱长400，主筋616，箍筋φ8@100（2）

4、剪力墙水平分布筋在端部的锚固详见国标03G101—1第47页，竖向分布筋连接详见国标03G101—1第48页。
5、剪力墙插筋在筏板中锚固构造详见国标04G101—3第45页。
(五)、基础钢筋的绑扎：
1、工艺流程：核对钢筋半成品 钢筋绑扎 预留孔洞 预留管线 绑好马凳及砂浆垫块。
交接底时间：2023年2月12日
南阳市建设工程质量监督站
技术交底续页
单位工程名称：南阳建业 森林半岛（I期）2#住宅楼 三级交底 共6页第5页
交底内容：
2、应先按设计图纸核对加工的半成品钢筋 ，对其规格型号、形状、品种通过检查。然后挂牌堆放好。
3、钢筋绑扎应严格按图纸设计进行，特别注意筏板钢筋网片筋的上下位置，筏板长方向钢筋为通长20@200（上层上，下层下）。由一端向另一端依次进行，操作时按图纸规定划线，铺筋，穿箍，绑扎，最后成型。顺序是：先绑扎筏板下排钢筋，再绑扎固定柱子插筋，最后绑扎筏板上排钢筋，插筋下端在与筏板网片筋绑扎牢固，严防移位，柱子插筋在筏板内箍筋不少于2根，筏板钢筋网片应所有绑扎，网片间距采用尺量拉线控制。
4、地下室外墙竖向钢筋位于外层，水平钢筋位于内层。外侧竖向钢筋连接位置在层高中部的1/3范围，内侧竖向钢筋连接在距支座1/4层高范围；外侧水平钢筋连接位置在跨中的1/3跨度范围，内侧水平钢筋连接位置在距支座1/4跨度范围。
5、预留孔洞位置应对的，承台上的柱子等均应按图纸绑扎，扎结牢固，(应采用十字扣)或焊牢，其标高，位置，搭接锚固长度等尺寸应准确，不得漏掉或位。
6、筏板网片筋下应设立钢筋马凳马凳筋为20，，间隔1m，梅花型布置，筏板底面和侧面的砂浆垫块厚度不少于设计的保护层厚度，间隔1M.侧面的块应与钢筋绑扎牢固，不得漏掉。
7、对超长结构部分采用的措施：现浇女儿墙、栏板、挑檐等室外构件，每隔12米左右设一道伸缩缝，缝宽20mm，内填橡胶密封膏，钢筋不断开。
三、质量标准：
(一)、保证项目：
1、钢筋的品种和质量必须符合砂浆规定和有关标准的规定。
2、钢筋的表面必须清洁，带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用，钢筋表面应保持清洁。
3、钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合砂浆规定和施工规范的规定。
4、钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。
(二)、基本项目：
1、缺扣、松扣的数量不超过绑扣数的5℅，且不应集中。
2、弯钩朝向对的，标准接头应符合施工规范规定，搭接长度不小于规定值。
3、箍筋的间距数量应符合设计，有抗震规定期，弯钩角度为1350，弯钩平直长度为10D。
4、钢筋对焊接头，Ⅰ、Ⅱ、Ⅲ级钢筋无烧伤和横向裂纹，焊包均匀，对焊
接头处弯折不大于40，对焊接头处钢筋轴线的偏移不大于0.1D，且不大于2MM。
交接底时间：2023年2月12日
南阳市建设工程质量监督站
技术交底续页
单位工程名称：南阳建业 森林半岛（I期）2#住宅楼 三级交底 共6页第6页
交底内容：
(三)、允许偏差项目：见下表：
钢筋绑扎允许偏差：
项次 项目 允许偏差(mm) 检查方法
1 钢筋的长度、宽度 ±10 尺量检查
2 网眼尺寸 ±20 尺量连续三档，取其最大值
3 骨架的宽度、高度 ±5 尺量检查
4 骨架的长度 ±10 尺量检查
5 受力钢筋 间距 ±10 尺量两端、中间各一点，取其最大值
6 排距 ±5 尺量检查
7 箍筋、构造筋间距 ±20 尺量连续三档，取其最大值
8 钢筋弯起点位置 20 尺量检查
9 埋件 中心线位移 5
水平高差 +3、0
10 受力钢筋保护层
梁、柱 ±5 尺量检查
板 ±3 尺量检查
基础 ±10 尺量检查
四、安全技术：
1、夜间施工应有足够照明。
2、吊长钢筋应设立两点起吊。
3、绑扎楼层钢筋时，四周应进行防护。
4、所有施工人员均应遵守安全规章制度。
