姓名： 编号： 班级：

光路图作图练习

作图要求：1、一律用铅笔和刻度尺画图
2、法线和虚像为虚线，光线为带箭头的实线
3、注意垂直符号和相关字母

一、完成下列图形（反射光线或者入射光线、镜面）并标出反射角和入射角
(图5中A为光源，作出一条由A发出经过镜面反射后经过B点的光线)
O
O

图2
图5
图4
图3
图1

A
B
二、作出下列图形的像或者平面镜（保留作图痕迹）

图9

图8
图7
图6

图12
图11
图13
三菱镜
O
图1
图1
图10
O
O

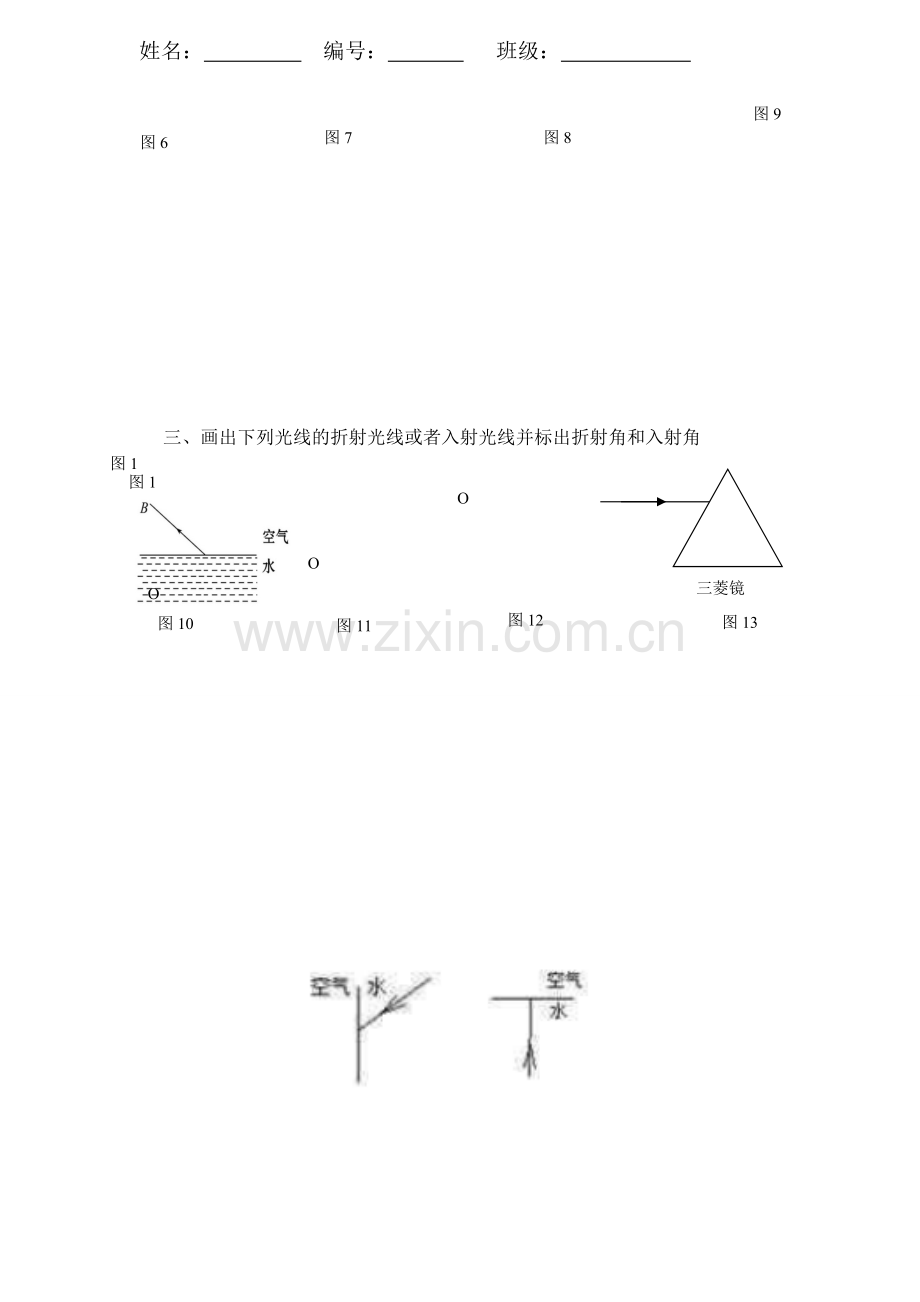

三、画出下列光线的折射光线或者入射光线并标出折射角和入射角
